Xbox 360 e 4gb cerco aiuto

[sigarette]

Salve ho una xbox360 E da 4gb .Comprata nuova ed non lo acceso direttamente ho passato alla modifica x360ACEv2 + postifix2 + maximus sdtool .

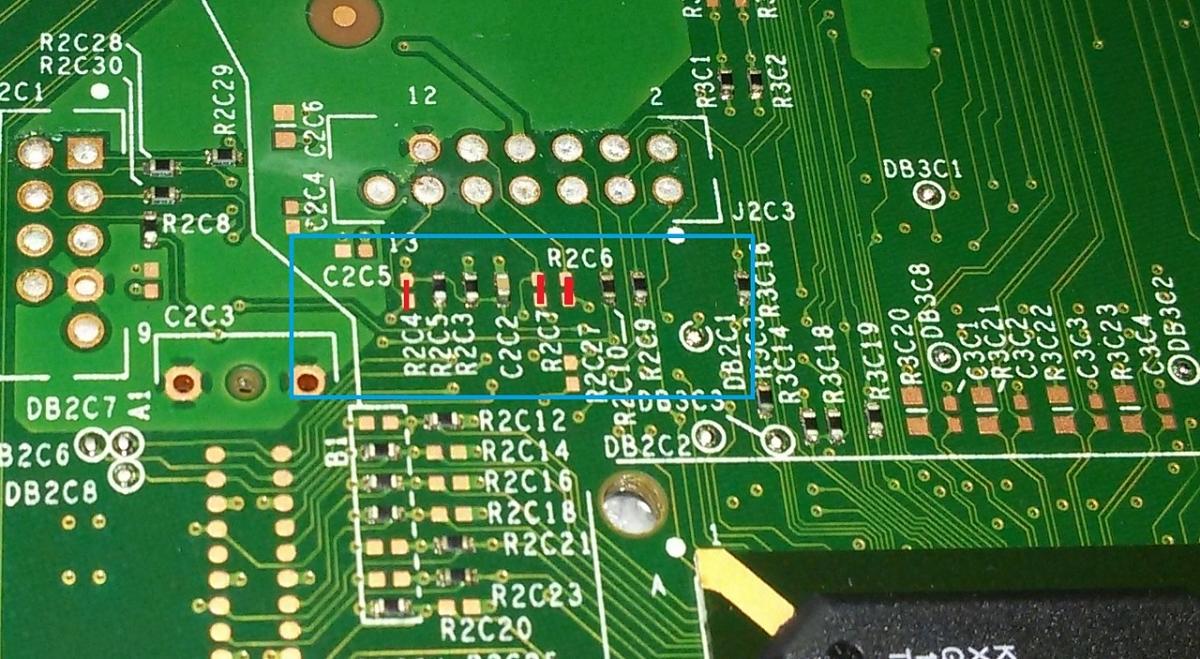

ho fatto il ponticello dove non ci stavano le tre resistenze 3 R2C4 R2C7 R2C6 spero che e giusto

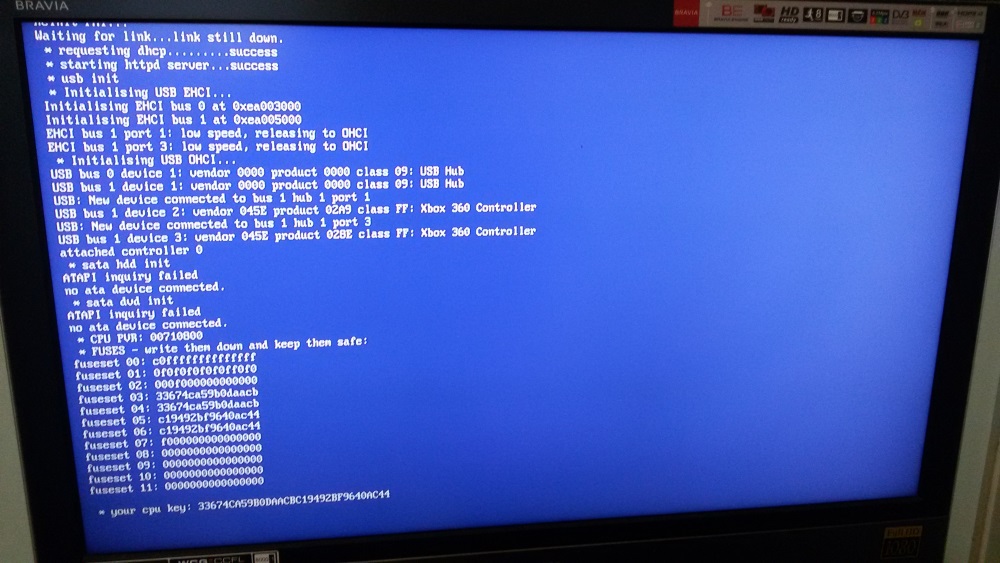

poi saldato maximus sdtool e subito dopo con j-runner ho fatto la solita procedura creare le 2 nand dal test risultando identiche ho continuato creando ECC e poi scriver scollego il jump1e e e l'adattatore al primo avvio parte xelloader e si ferma a meta e mi da la chiave della solo cpu ,praticamente le scritte si sono fermate nella chiave della CPU senza darmi l'indirizzo ip
Poi ho continato con j-runner inserisco la cpukey manuale e scarico l'ultima dash con xebuild e scrivo ma la console non parte led verde lampeggiante
del cip ogni 2 secondi rimane schermo nero poi ho provato a metterci la nand originale ed non parte neanche led verde che lampeggia nel cip ma non nessun segnale video
--------------------------------------
PROBLEMA RISOLTO :

Ho rifatto le saldature ed ho istallato e la nad jrunner lo legge a primo colpo senza più errori di disconnessione device.

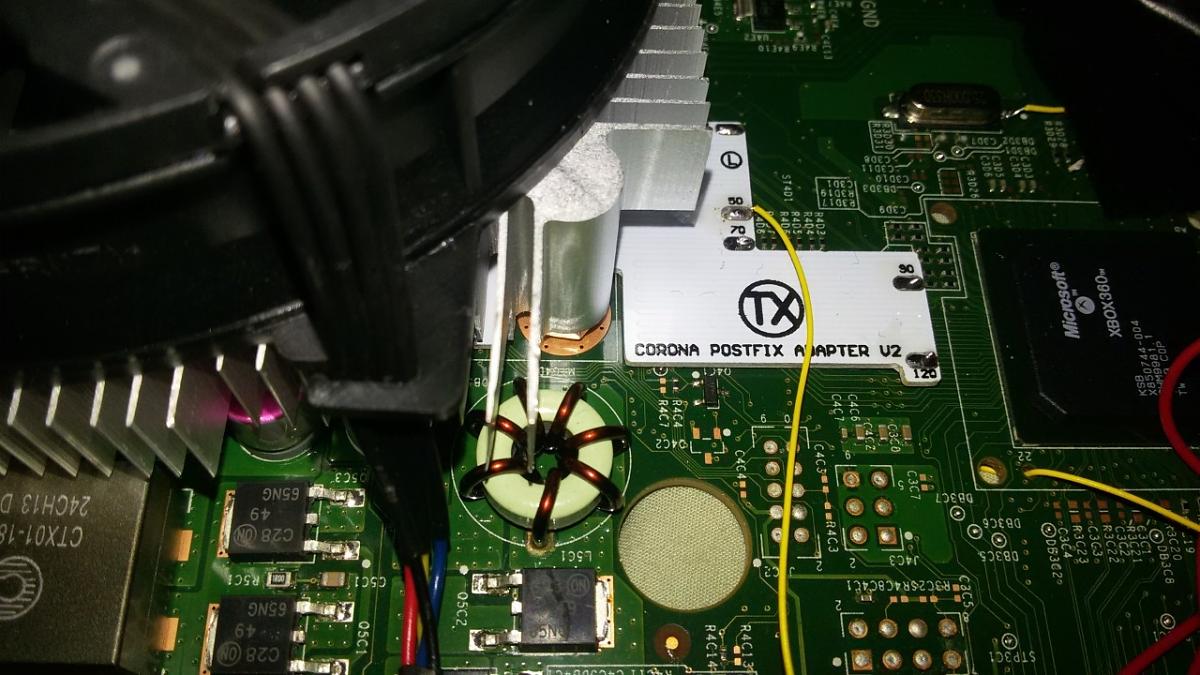

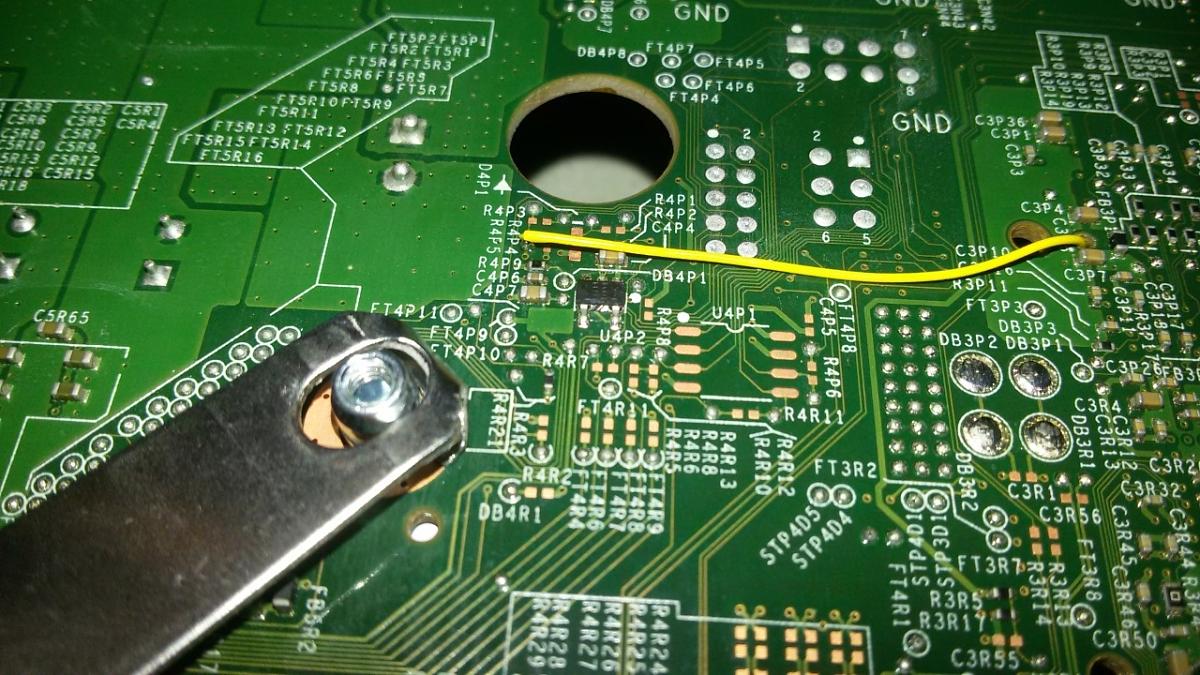

Poi il post fix ho accorciato il filo e l'ò saldato nel post di 5 cm aggiornato avatar e parte al secondo glitch
Spero che questo tread sia utile per tutti

[Titty]

OK... domanda... sai che versione di Scheda MAdre hai?
Se si... ce la dici? Che ram monta?
Se xell è partito di sicuro nn hai winchester ma identificando la rev della Mobo dovresti aver capito che ti manca un tassello importante... anche più di uno direi...
Punto secondo foto del montaggio
Punto terzo... le console si provano sempre prima...

[sigarette]

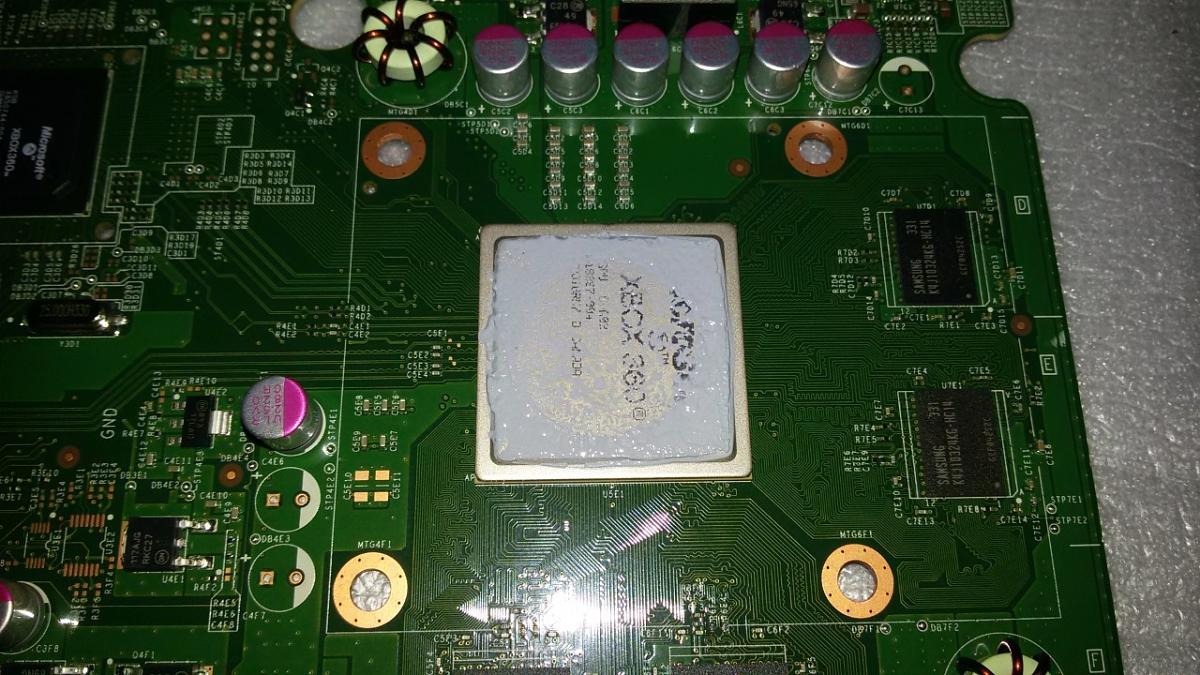

XBOX 360E 4GB CORONA V6

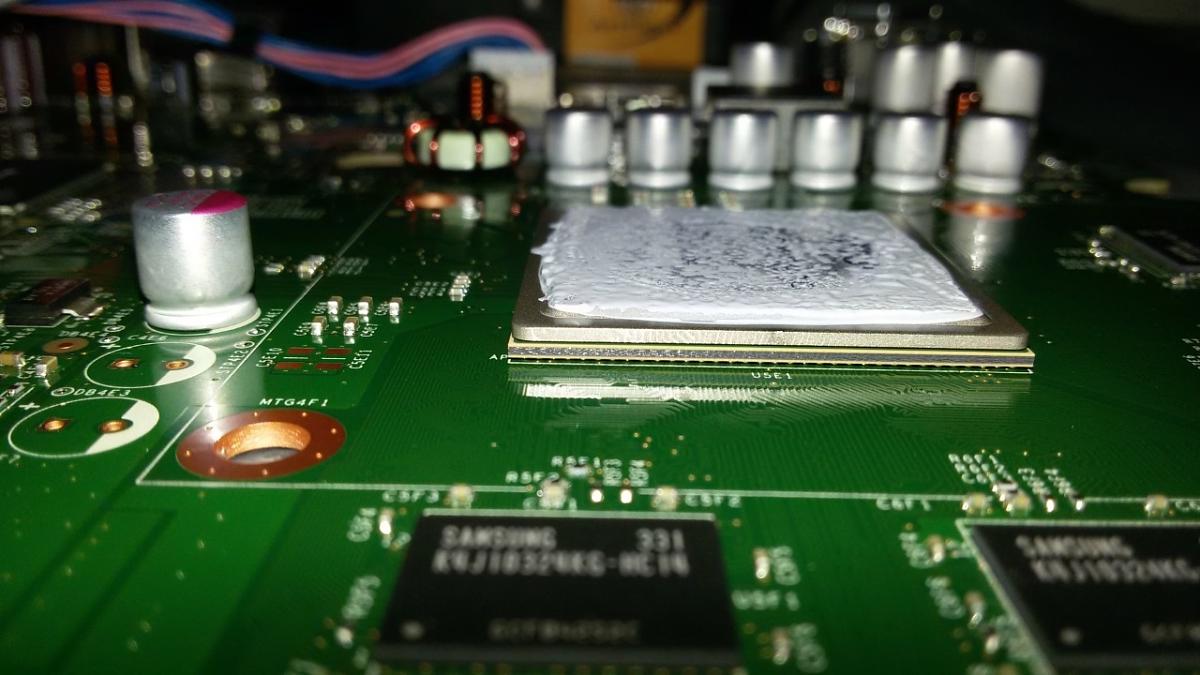

RAM SAMSUNG

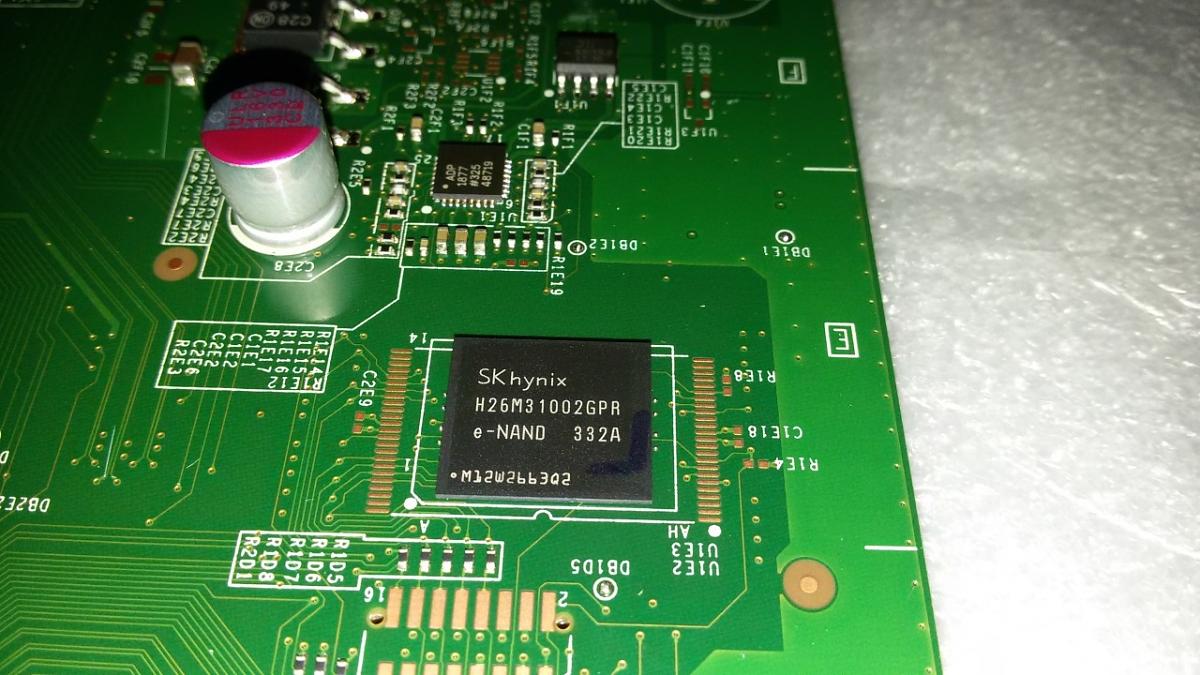

NAND SKHYNIX

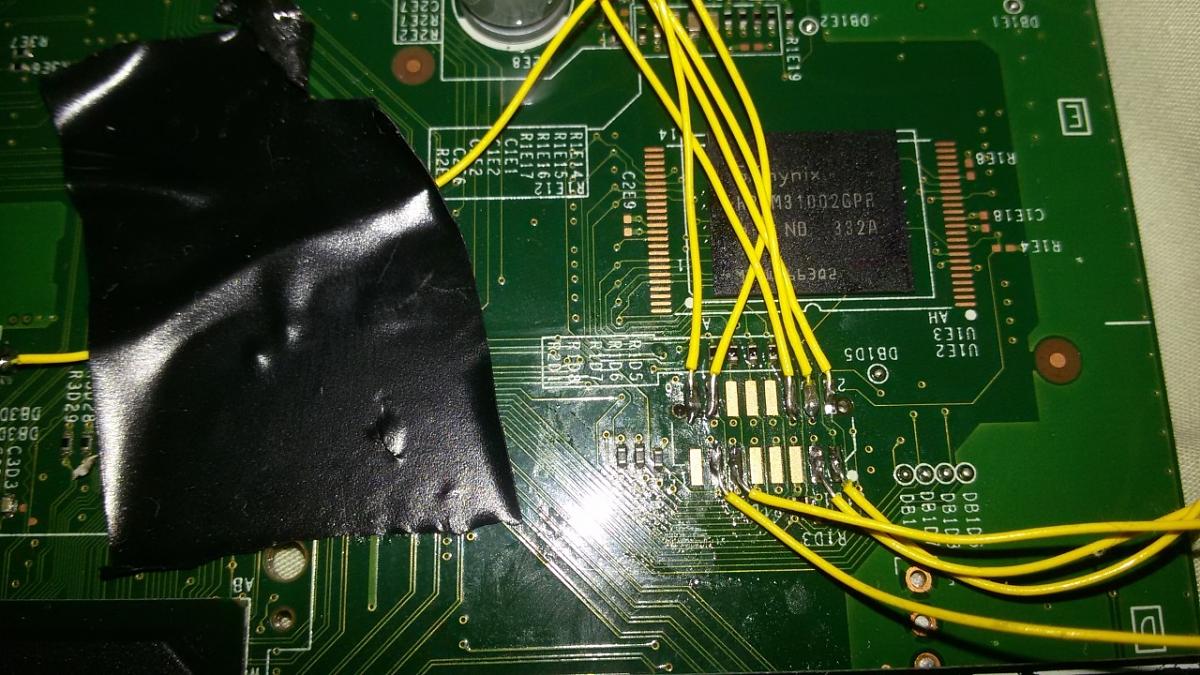

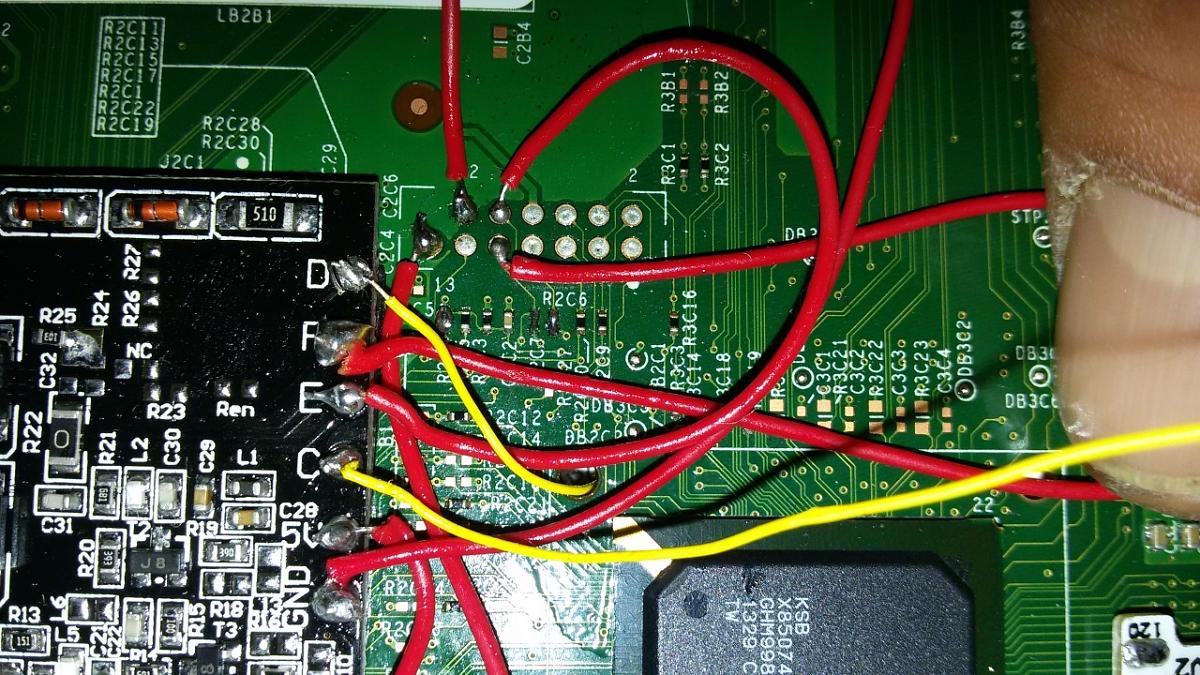

PUNTI SALDATURE

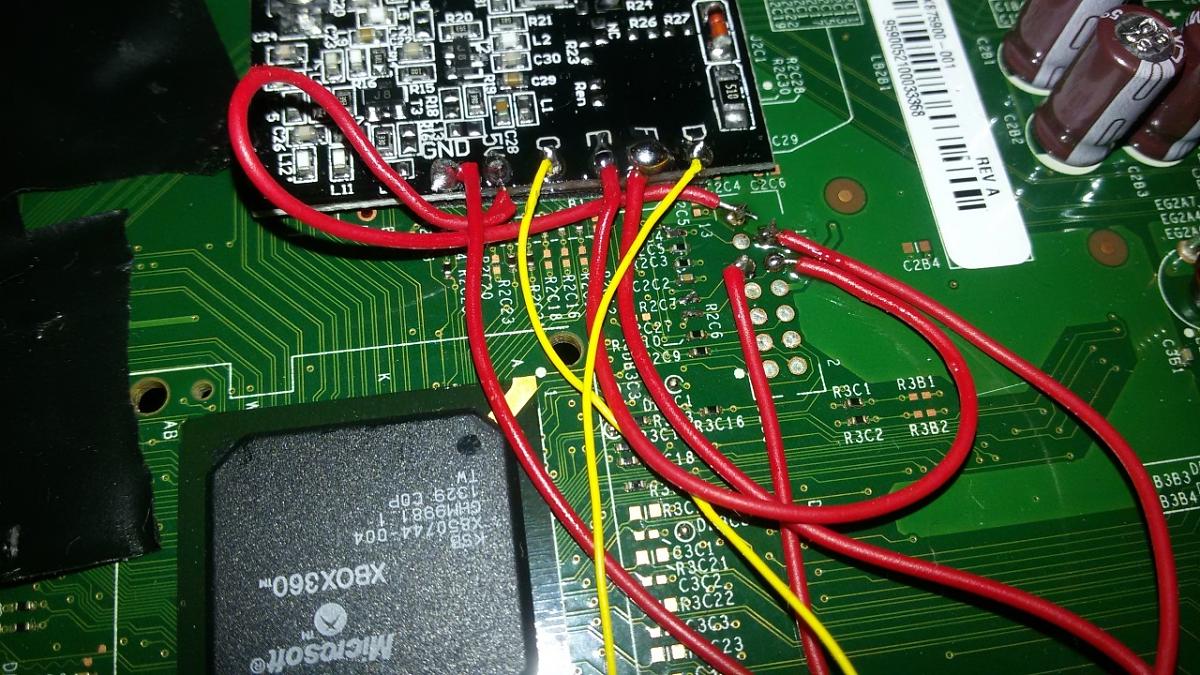

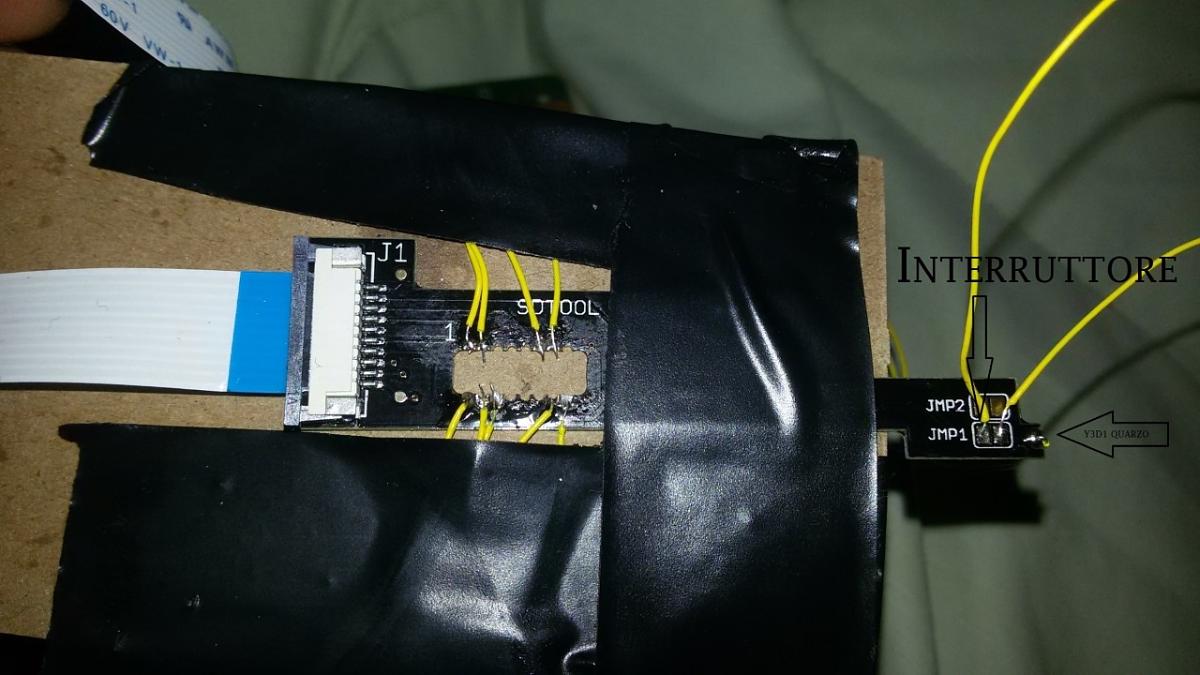

MAXIMUS SD TOOL
SALDATURA SU PUNTI VICINI ALLE RESISTENZE
E una winchester?

[Razorbacktrack]

Bella questa,voglio vedere la foto reale

[sigarette]

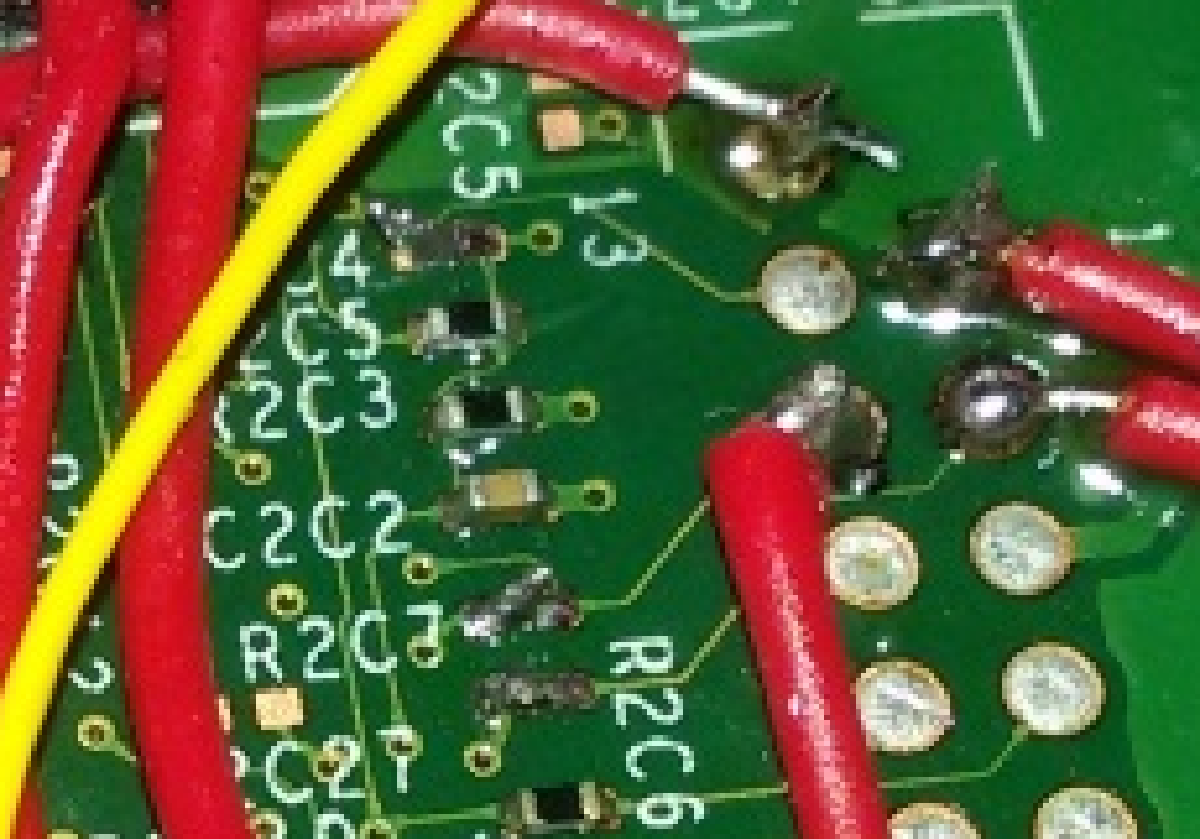

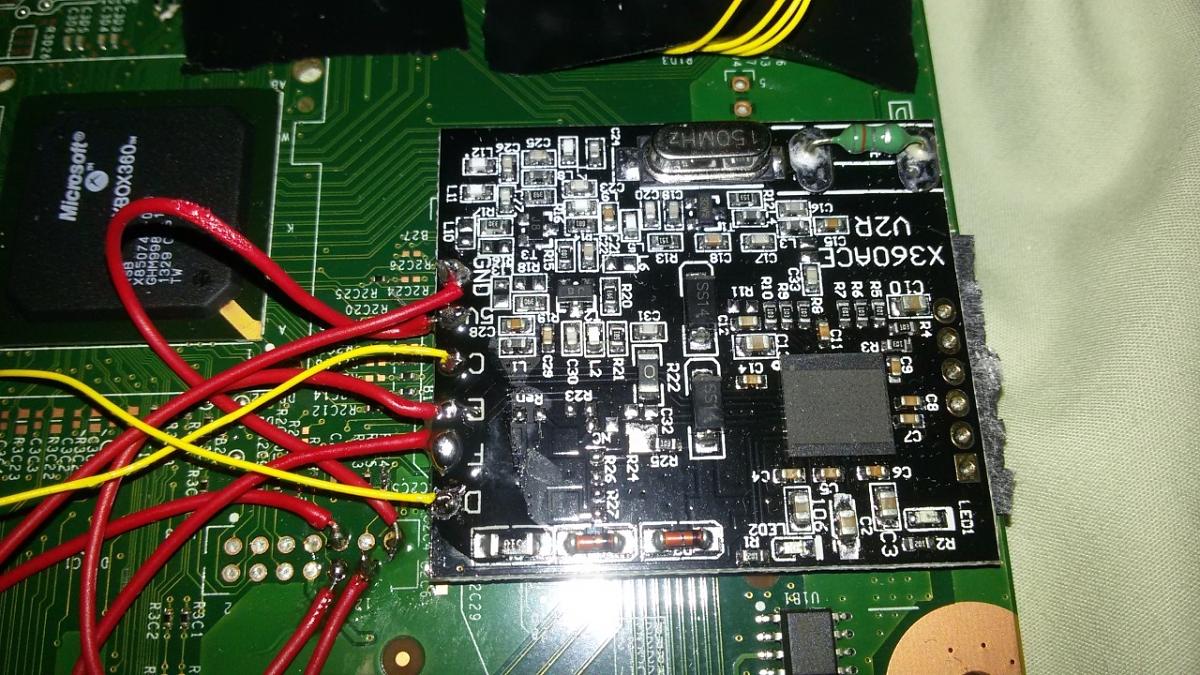

ecco la foto

[TheLinuxMafia]

Le saldature sono un po alla cazzo di canem in alcuni punti, però se fa il debug ogni 2 secondi qualcosa non va, come al solito, in questi casi, la prima cosa da fare è controllare le tensioni su tutti i punti del chip, se è tutto ok ed hai glitch irregolari, prova a creare un freeboot con l'opzione glitch2m.
Non capisco se quando hai provato la nand originale, hai staccato il chip ed i contatti della SD.

[Razorbacktrack]

Bene,intanto falla partire originale,quindi ripulisci tutto (il ponticello che hai fatto lo vedi che è una rampa ,no?)e scrivi la nand originale ,poi si passa alla modifica reale

[sigarette]

Le saldature sono un po alla cazzo di canem in alcuni punti, però se fa il debug ogni 2 secondi qualcosa non va, come al solito, in questi casi, la prima cosa da fare è controllare le tensioni su tutti i punti del chip, se è tutto ok ed hai glitch irregolari, prova a creare un freeboot con l'opzione glitch2m.
Non capisco se quando hai provato la nand originale, hai staccato il chip ed i contatti della SD.

Ho un saldatore che mi sa che lo devo buttare e comprarmene uno nuovo.Io uso J-RUNNER il freeboot significa che creo la nand originale e poi creo ECC e poi scrivi ECC?
Ho controllato il dump originale con hexditor l'inizio c'è scritto cosi:
ÿO.`......€.....© 2004-2011 Microsoft Corporation. All rights reserved..........................
Nella metta del file e scritto cosi ÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ fino alla fine
e normale?

[TheLinuxMafia]

Se hai dubbi sul dump, il metodo più veloce per fare un passo avanti è scrivere nella nand l'ecc e far partire XELL, inoltre ti ricordo di controllare le tensioni sui pad del chip, è importante !

[sigarette]

si per adesso non ci sono a casa .Domani vi dirò le tensioni de chip ma su 1 su 100 ce la faremo?le chiavi della cpu e dell dvd c'è lì o secondo m'è non legge e scrive bene sulla nand controllero le saldature anche sé li avevo controllati con il multimetro e vi dirò il voltaggio della tensione del cip sia standby e acceso

[Titty]

A noi interessano:

SDA
SCL
POST
RST

Che ci frega della tensione Stand By del chippino? A meno di errori di montaggio quella è....

[The Pusher]

La soluzione e': metti la nand originale e vedi se parte.L'SD che utilizzi con i fili volanti per riciclo manco in kossovo la tengono.

[GAMEPLAYCONSOLE]

Scusatemi, ma è italiano ?
Da come scrive non sembra.

[sigarette]

Ecco le misure consolle accesa LED VERDE LAMPEGGIANTE SU X360ACE V2
VOLTAGGIO
massa + D varia e sale fino 1.81v
massa + C varia e sale fino 1.79v
massa + E varia e sale fino 3.25v
massa + F varia e sale fino 3.26v
massa + 5V fissa a 5.16v

SALDATURE RIFATTE

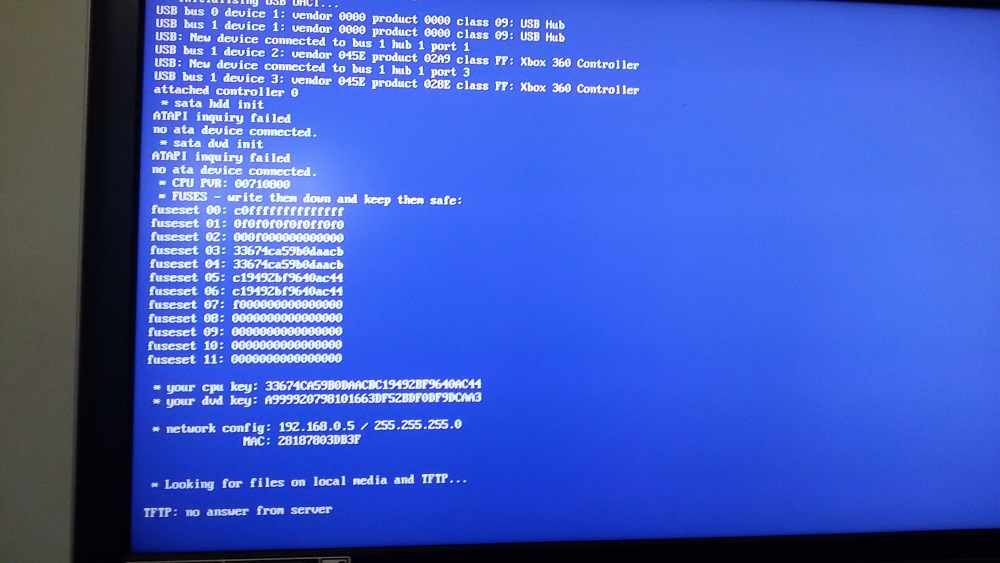

Ho estratto i due dump originali nand.bin e sono identici poi ho creato ecc con GLITCH2M e poi scrivi ecc e partito xell ma c'è un problema in 10 su 3 tentativi non mi da la key del dvd e l'indirizzo ip e neanche il mac
a volte funziona e quando mi da indirizzo ip su xell dal jrunner scrivo indirizzo e si pianta anche dal brosware quando vado a scricare la nand si pianta xelloader
Questo e il logo
Checking Files
Finished Checking Files
Getting info from ip 192.168.0.5...
Tip: Load the nand on source to have quicker results.
Scanning..Connection TimeOut
...
No Xbox Detected
Finished

[Razorbacktrack]

Saldature rifatte,e dove sono? Originale ti parte si o no? Vediamo una foto della console avviata?

[sigarette]

Originale non parte sono sicuro che il dump nand sono corrotte
Parte solo XELLOADER e poi si pianta però ho le chiavi

[Titty]

Ok, prendi la CPUkey e via... fai freeboot...

[sigarette]

Ok mi potete mandare un link tutorial come creare freeboot con J-RUNNER

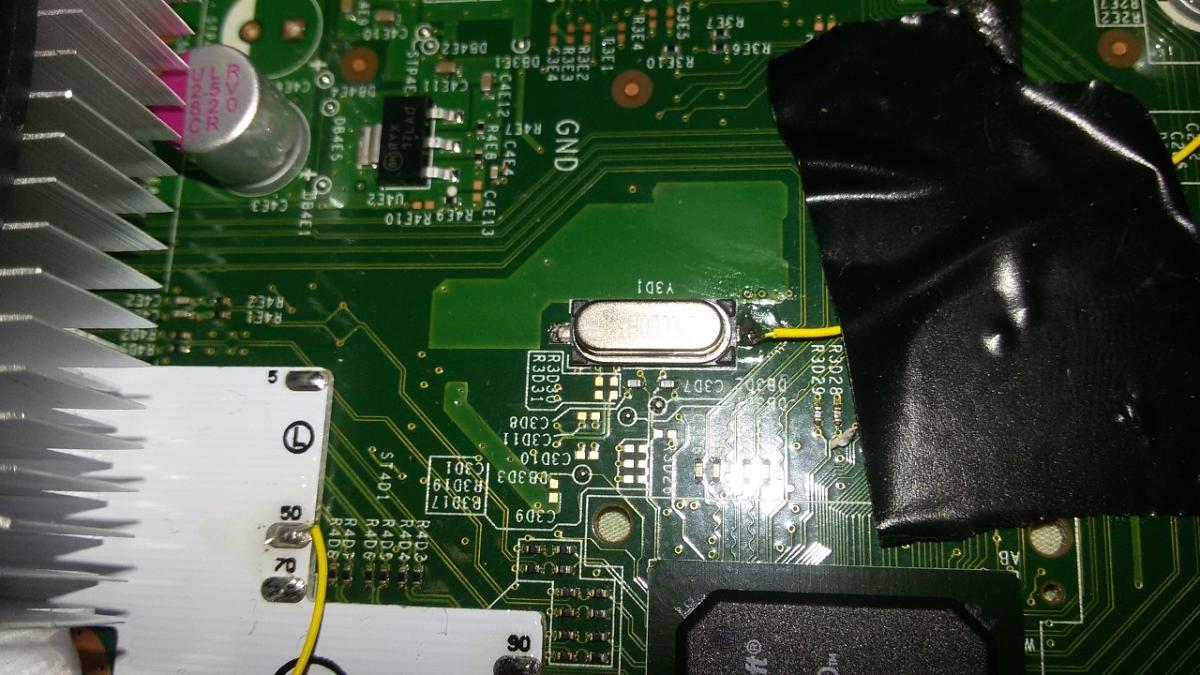

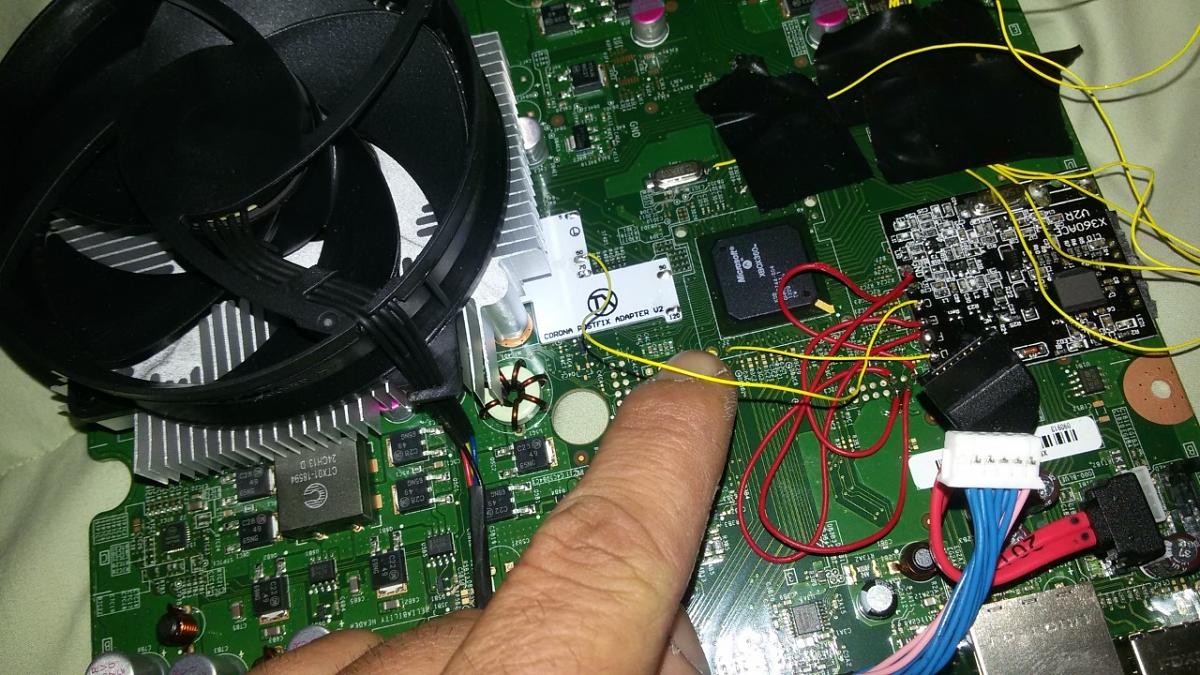

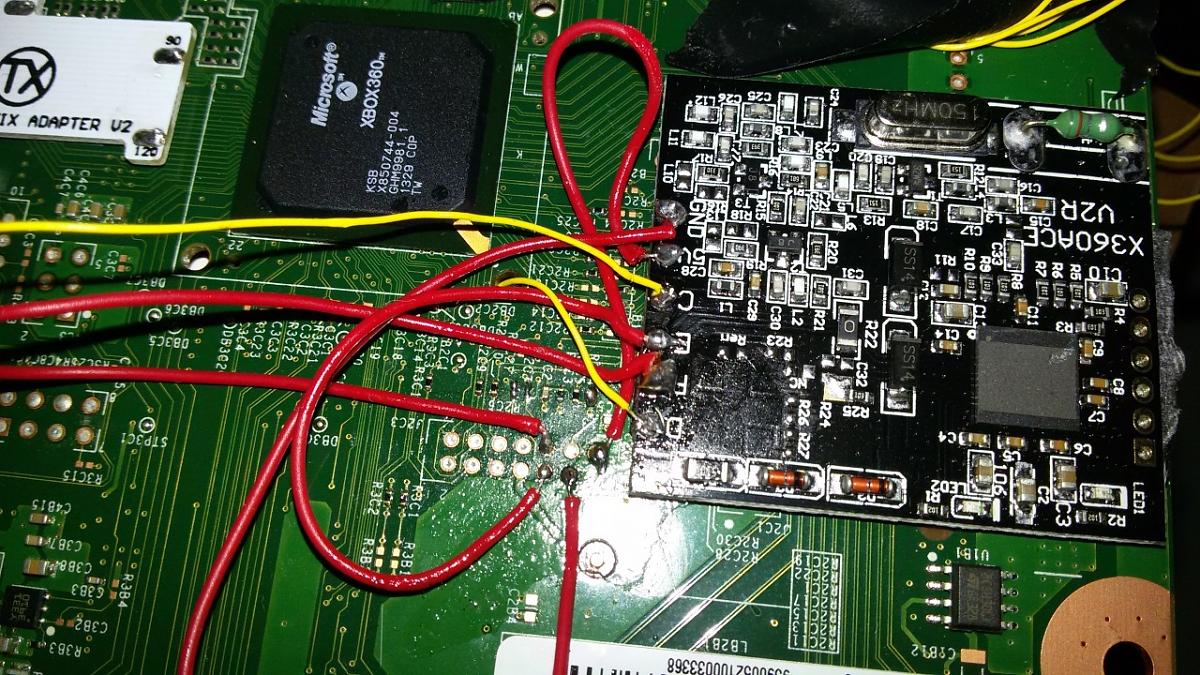

ECCO LE FOTO

[aquilus]

Cioè...fammi capire...
Un link tutorial cerchi?
E solo per creare il freeboot?
Basta premere un click di mouse...dai su....

[sigarette]

Ragazzi ho creato xebuild con con le kiavi corrette poi ho selezionato la dash 17150+Glitch2M e poi scritto con successo
La xbox360 all'accensione il led verde del chip lampeggia per un paio di volte e poi si spegne mi sono accorto che quando il led verde non lampeggia non arriva pi tensione su D e C del chip
massa + D 1.81 volt FISSO
massa + C 0 volt
Strano che può essere?
questi sono i valori con XELLOADER VOLTAGGIO
massa + D varia e sale fino 1.81v
massa + C varia e sale fino 1.79v
Ragazzi e partita la dashboard ma si pianta cioè frezza ma anche Xelloader si piantava e per fortuna ho le chiavi
Qualche consiglio?
