Problemi avvio XELL SLIM Trinity 4GB e glitch infinito

[revenge89]

Ciao ragazzi, ho un problema con una 360 slim trinity da 4GB..in pratica non parte xell! Ho eseguito 4 dump della nand da 16mb perfetti e senza bad block o altri errori di lettura, scritto xell e montato un coolrunner 3 lite con questi settaggi: CLK1 CLK2 e CLK4 in corto, pad 2-3 in corto, switch da 6 piedini con attivo solo il primo, switch da 8 piedini con attivi 1 e 5, switch su slim (provato anche phat ovviamente ed il corto sui pad 1-2). Scritto il timing rgh-trinity consigliato da autogg, monto tutto ed avvio la console, il risultato dopo tante prove è stato glitch infinito con regolare accensione del led di debug ogni 2/3 secondi. Ho provato anche fili cpurst e pll corti e lunghi ma niente, uso l'oscillatore della mobo.

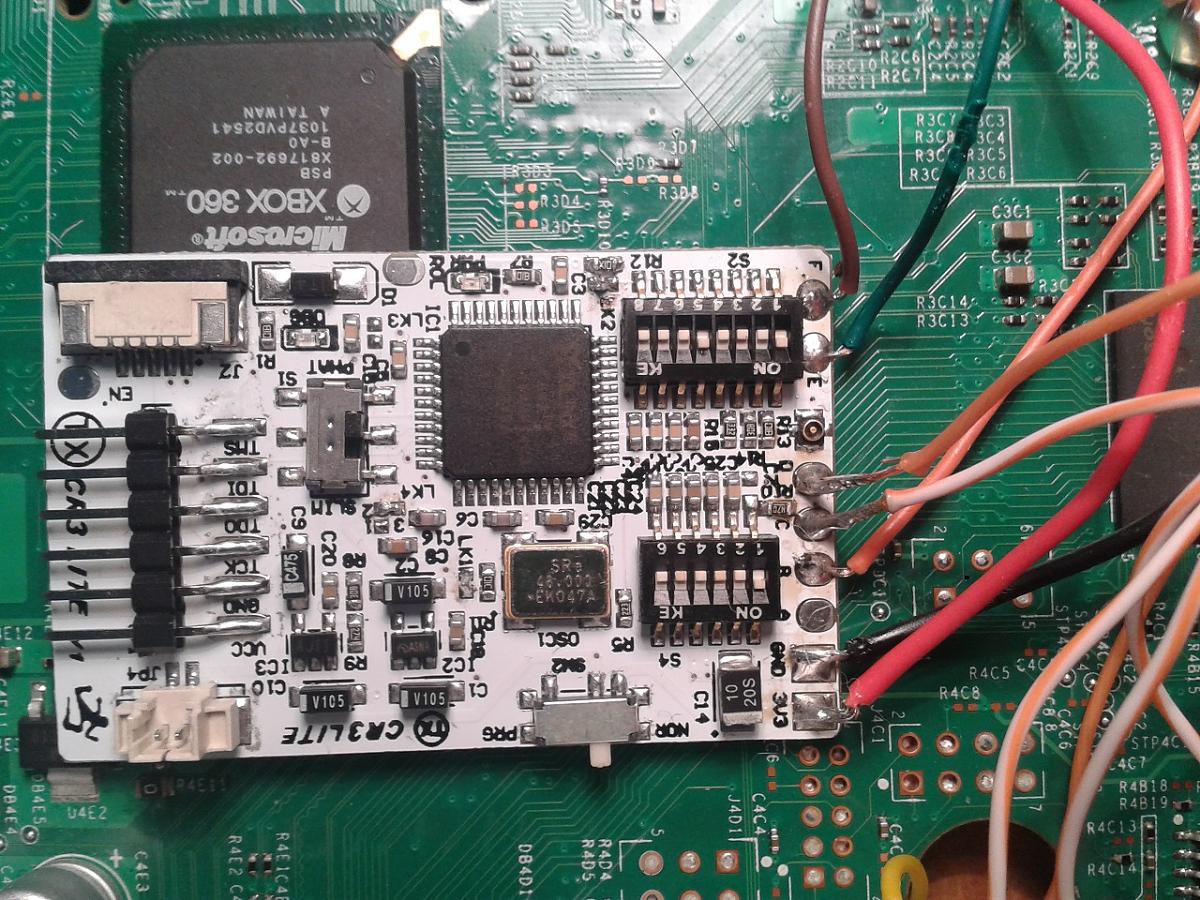

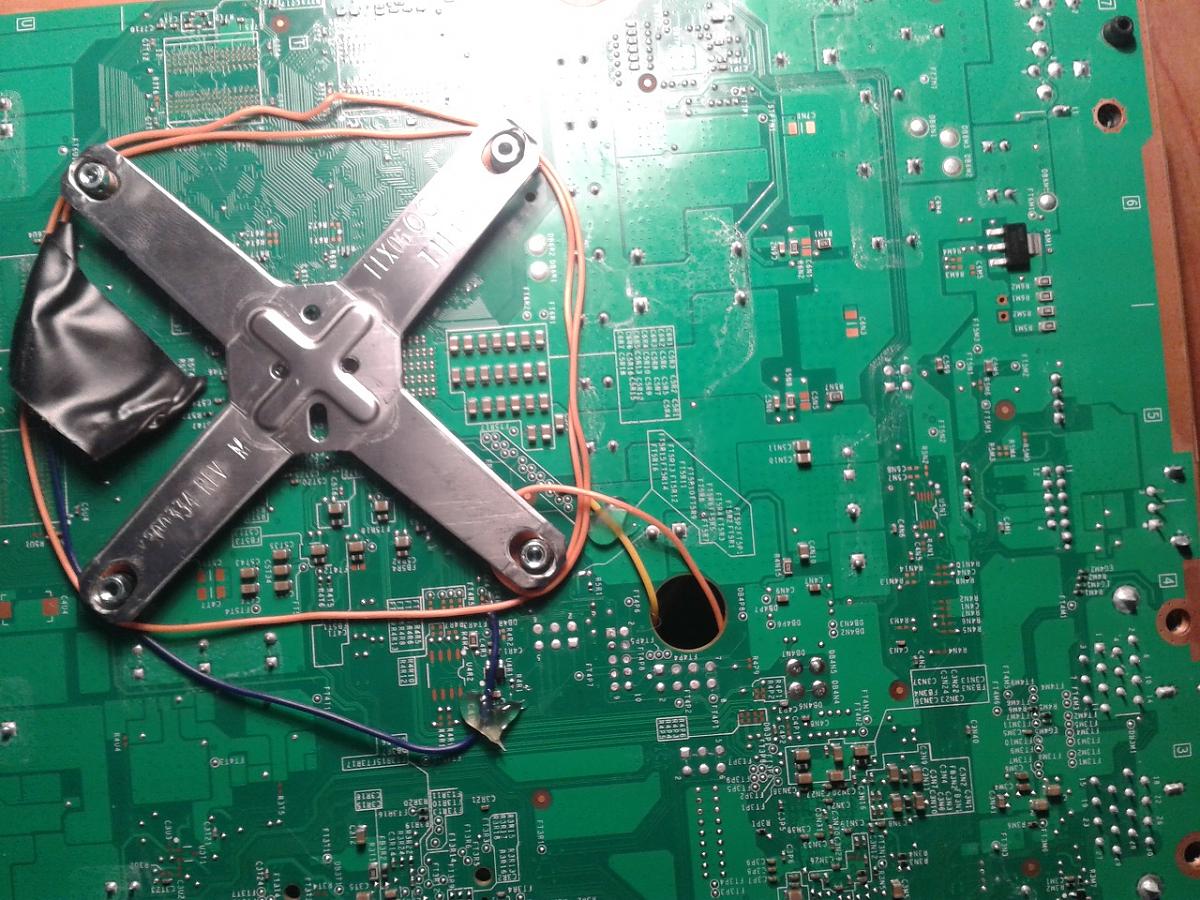

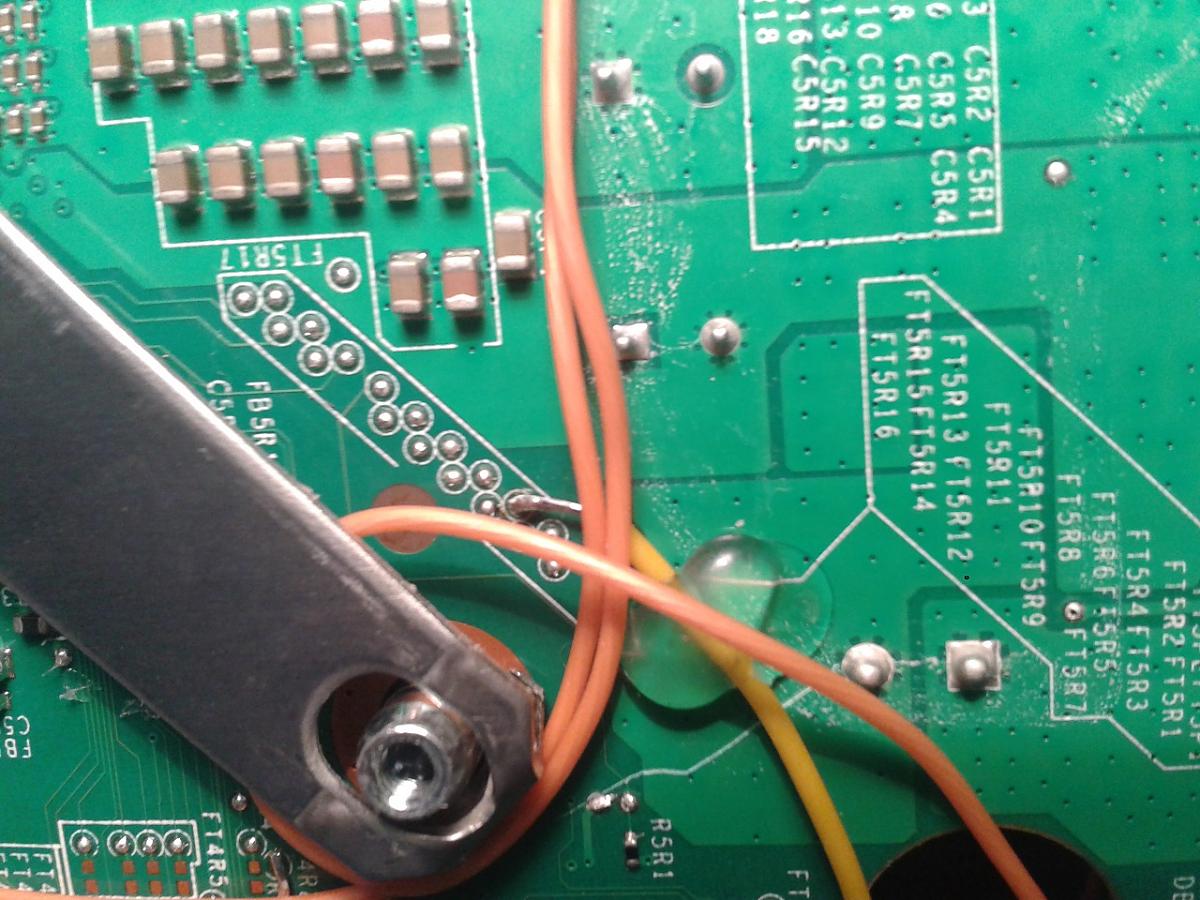

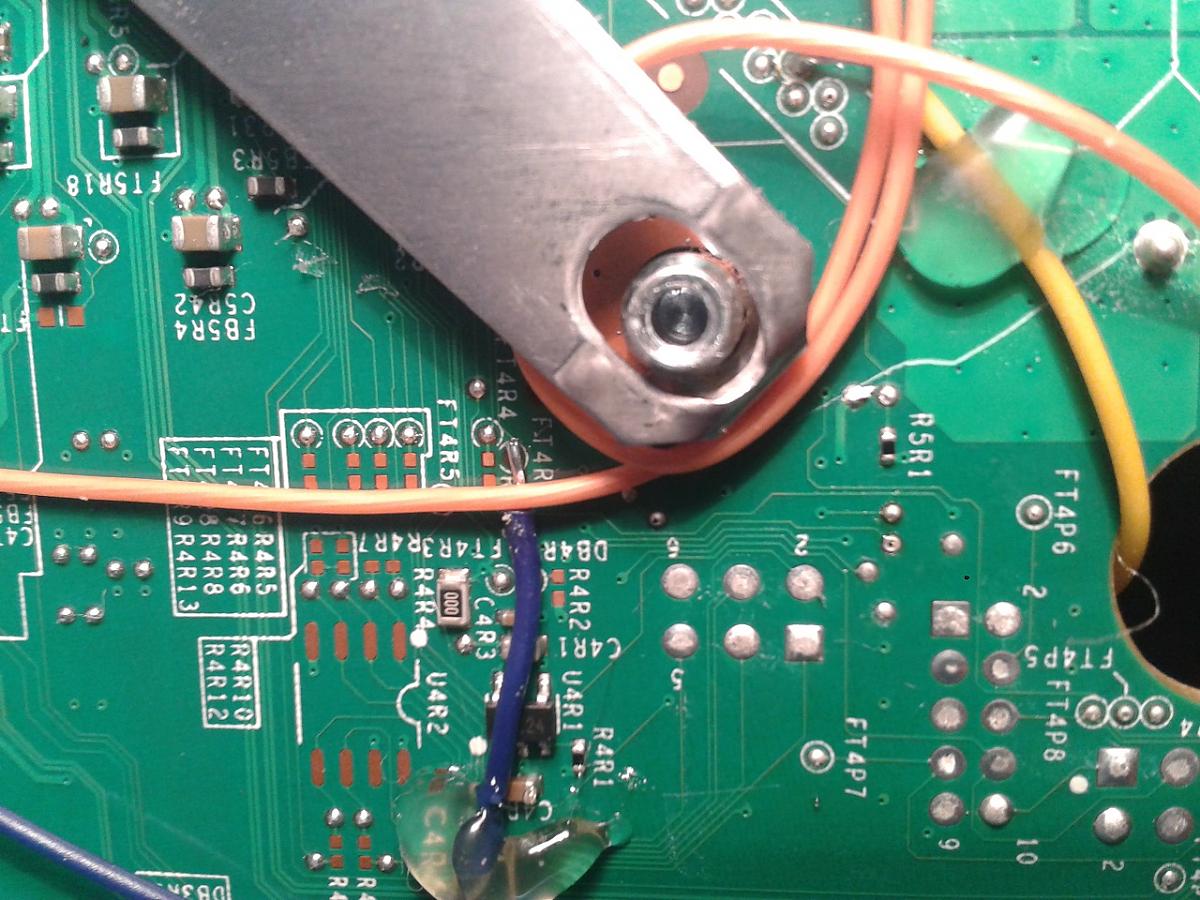

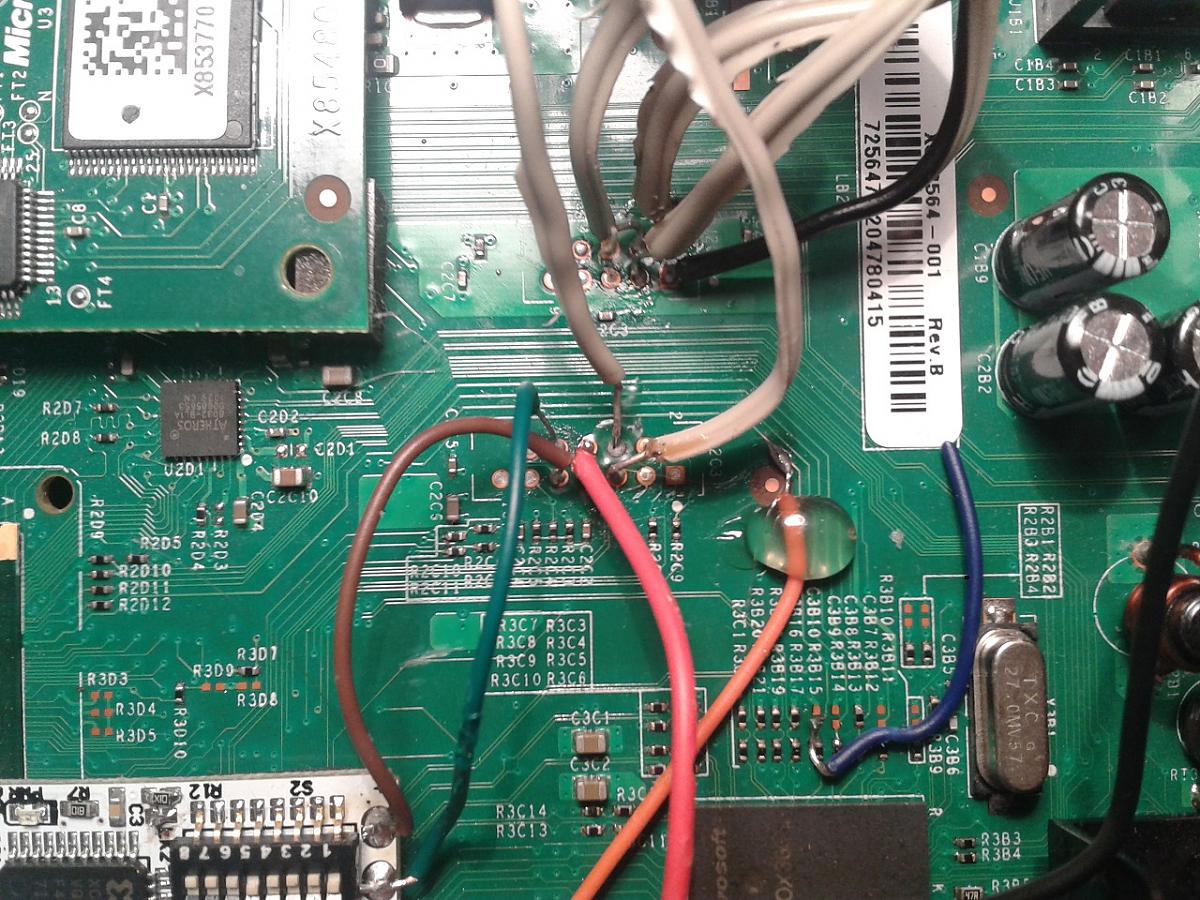

Vi posto un po di foto dell'installazione, aggiungo anche che mi è saltato il pad del clk vicino la resistenza r3b15 con relativa pista..ma sono riuscito a ripristinare il collegamento anche se in modo un po brutto con un pezzo di filo..il clk l'ho preso dalla relativa pista e segna 1.4 V, penso sia corretto. Ho provato a ripristinare la nand retail e mi sono beccato un bel led rosso e non so perchè..Sarà la nona console che faccio e non ho mai avuto problemi di installazione eccetto per una falcon..potete aiutarmi consigliandomi qualcosa? Grazie in anticipo!

[Razorbacktrack]

Sarà la nona console che fai,ma le saldature fanno pena (ed è dir poco)

Stacca tutto e prima """ripara""" la console in retail ,poi passa all' RGH o ,ancora meglio,mandala a qualcuno che non gli dia il colpo finale

[giga.91]

Inizia a riscrivere la nand originale. Stacchi tutto, pulisci e spera che parta originale. Poi l'rgh sarà il tuo secondo obbiettivo in questo caso

[revenge89]

Si è vero le saldature non sono un granchè, ma vi assicuro che la prima installazione era molto piu pulita ed avevo lo stesso problema..comunque ora provo poi vi dico!

[joeh]

un'altro consiglio, usa awg30 altrimenti ogni colta porterai via qualche piazzola

[revenge89]

Ok! Avevo usato i fili dati col coolrunner, poi per fare le prove con quelli lunghi ho preso awg24 da un cavo ethernet..

[lapht]

Perchè hai tagliato il cavo del clock? Tienilo collegato (saldalo meglio) e non usare il clock del chip

[revenge89]

Non l'ho tagliato, quel filo azzurro fa da ponte tra il pad rovinato del clk ed il resistore vicino, il clk l'ho preso dalla relativa pista scoperta!

[revenge89]

Comunque ho scritto la nand originale e mi da led rosso 1 secondo dopo che ho acceso ma il dump era perfetto!

[Razorbacktrack]

Facci vedere le nuove foto

Per i messaggi,se non sono passate 24 ore e nessuno ha risposto usa il tasto Modifica

[revenge89]

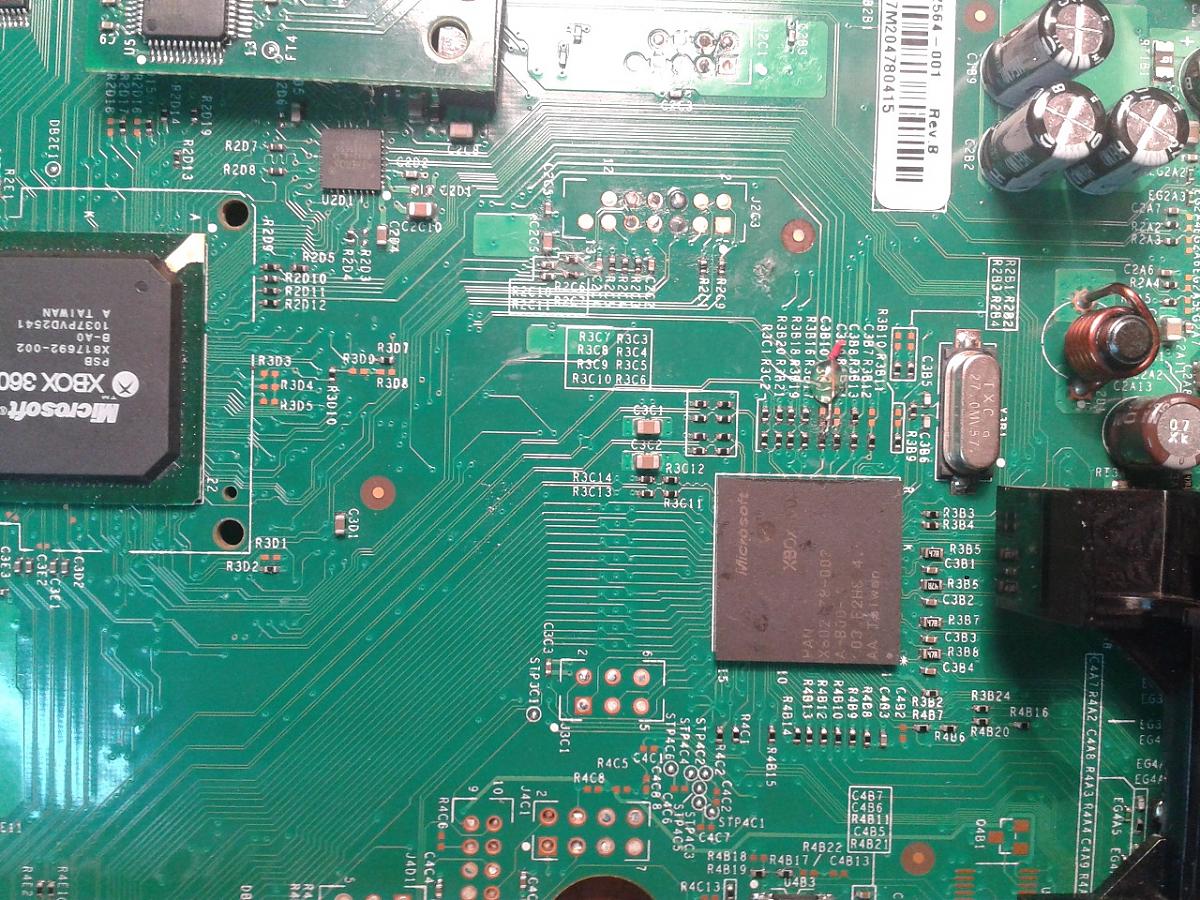

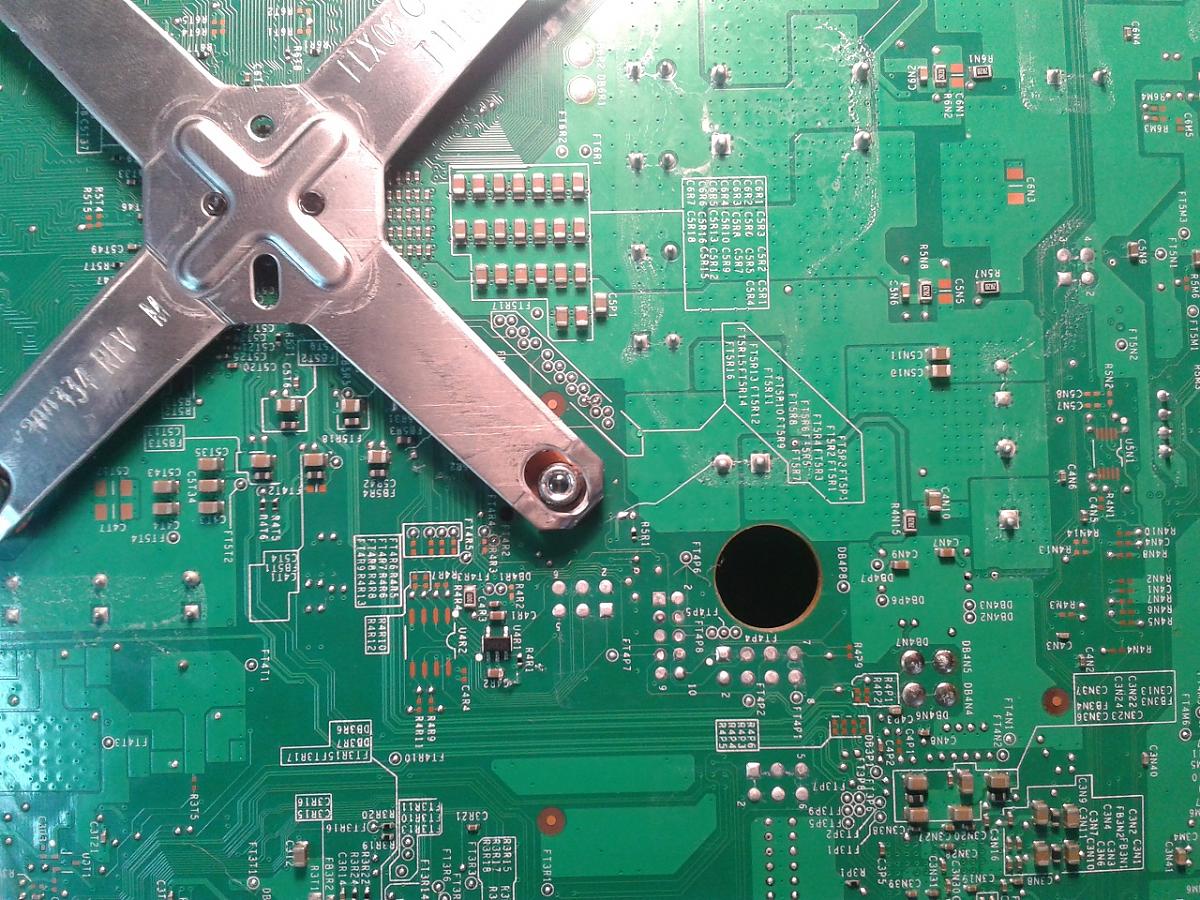

ok ricevuto! Vuoi vedere le foto della console pulita? Ora carico

[xboxbs]

trova le differenze tra le tue foto e queste
[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/1304-thread-dedicato-fateci-vedere-le-vostre-installazioni-rgh-23.html[/url]

[joeh]

pulisci i pad dove hai saldato con trielina... la pulizia non è delle migliori, in foto.

[revenge89]

i PAD li ho puliti meglio ora, secondo voi perchè la retail non va? 4 dump senza badblock e tutti uguali.. riprovo con un'installazione pulita?

[Razorbacktrack]

Di nuovo foto . Non installare nulla,la console ora come ora E' ROTTA,non c'entra nulla il dump

[revenge89]

che foto vuoi vedere? Io non capisco cosa è andato storto, apparte il punto del clk che ho sistemato e testato col multimetro, non ho toccato altro, solo saldato e rimosso i fili del CR dalla mobo, una volta dumpato e riscritto lo stesso dovrebbe filare come l'olio! :/

[joeh]

che foto vuoi vedere? Io non capisco cosa è andato storto, apparte il punto del clk che ho sistemato e testato col multimetro, non ho toccato altro, solo saldato e rimosso i fili del CR dalla mobo, una volta dumpato e riscritto lo stesso dovrebbe filare come l'olio! :/

A MENO CHè NON è COTTO QUALCOSA, O HAI MICRO PALLINE DI STAGNO SPARTE CHE CREANO CORTO oppure il fix del punto HANA non è dei migliori

[lapht]

Ma che codice secondario ti da?

EDIT:
a me sembra saltato FT4R2

[revenge89]

Perdonatemi, è vero è mezzo saltato FT4R2, come posso ovviare?

[joeh]

Ft4R2 lo ripristini con ponte dal punto sotto la xclamp sullo stesso lato a r4d4 che trovi sopra (per il punto segui la pista sotto le xclamp, è un condensatore)
