x360ace v1 apeiron mod jasper

[pe851009]

Ciao a tutti volevo provare questo nuovo chip(già programmato) su jasper bb 512mb montato il tutto e la console non si avvia mai.
Provato vari fix tra cui:

1 posizione chip standard su porta av e su hana
2 lunghezza reset 20/30/50/70

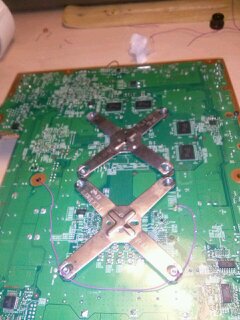

3 posizione reset all'interno del dissipatore e lunco il case metallico
4 condensatore da 10pf tra gnd e reset
Controllato tensioni e sono tutte ok.

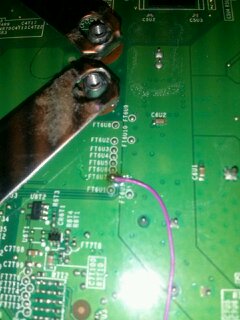

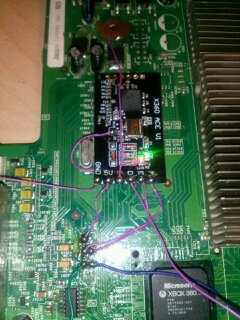

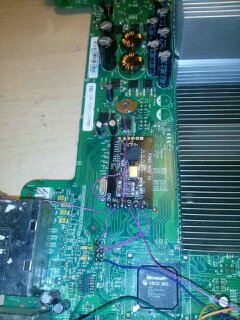

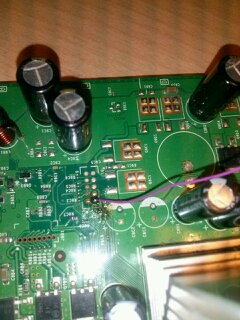

Ricevo sempre 2 led veloci e uno lento. Vi allego foto







Video si riferisce a prima installazione quando avevo ancora chip su porta av cmq i risultati del rater sono uguali

[TheLinuxMafia]

Dai un occhio sul sito cosa ti dice il visual rater.

[leonemax81]

Metti il chip sulla porta video... Saldi il cavo reset al classico punto fagli fare due giri nelle lamelle del dissipatore cpu e arrivi al chip... Poi aggiungi un condensatore da 10 oppure 20 pf...

[pe851009]

Metti il chip sulla porta video... Saldi il cavo reset al classico punto fagli fare due giri nelle lamelle del dissipatore cpu e arrivi al chip... Poi aggiungi un condensatore da 10 oppure 20 pf...

Grazie del suggerimento,ma prima di spostarlo su hana già fatto questi tentativi

[Titty]

Gioca con il reset e i condensatori

Calcola che il condensatore fa il gioco del filo...

[TheLinuxMafia]

Due Lampeggi veloci consecutivi: sequenza di glitch in esecuzione (Quindi il glitch lo fa)
Lampeggio lungo: fail 0xF2
Nel caso si ottengano esclusivamente 0xF2(glitch fallito) controllare per prima cosa che tutti i punti di saldatura siano corretti. (Ma se il glitch lo fa non so che dirti)

Prova se con nand originale parte e funziona, magari è in 3 led rossi e con ecc non te lo dice.

[pe851009]

Due Lampeggi veloci consecutivi: sequenza di glitch in esecuzione (Quindi il glitch lo fa)
Lampeggio lungo: fail 0xF2
Nel caso si ottengano esclusivamente 0xF2(glitch fallito) controllare per prima cosa che tutti i punti di saldatura siano corretti. (Ma se il glitch lo fa non so che dirti)

Prova se con nand originale parte e funziona, magari è in 3 led rossi e con ecc non te lo dice.

grazie mille cmq da retail parte tranquillamente ora provato anche condensatore da 20pf nn cambia praticamente niente.
Provato reset alternativo continua a glitchare,ma non si avvia mai freeboot

[leonemax81]

guarda non so che dirti.... ho appena finito una falcon con l'installazione che ti ho suggerito con condensatore ecc... tutto ok...

[GAMEPLAYCONSOLE]

Metti un condensatore, 47pf tra postbit e gnd, chip su porta av e cpu reset 70cm attorno al case metallico, se ancora non va, prova il timing alternativo.

[TheLinuxMafia]

Io direi, dato che non cavi un ragno dal buco, inizia con i timing del russo e vedi se hai risultati.
