Ace v1 su trinity: Dubbi wiring e nessun glitch

[chicco]

ciao a tutti,
sto facendo una trinity per un amico con un ace v1 preso da lui su dedoshop.
non sono riuscito a trovare lo schema di wiring con la corrispondenza tra le lettere riportate sul chip e i punti sulla scheda.
ho cercato di ricavarli ma non sono sicuro che siano quelli giusti. ho seguito la guida generale per rghed ho incrociato con altri post
ad esempio leggendo questo post

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/21272-x360ace-apeiron-v1-su-trinity-una-bomba.html[/url]

i punti e ed f sono scambiati tra l'installazione con l'ace nero (come il mio) e quella con l'ace bianco postata piu in basso.
inoltre il vcc nel post sopra non è nello stesso punto della guida generale rgh: in questo caso se uso il punto della guida generale il led verde sta acceso fisso se invece uso il punto del post sopra il led lampeggia

ho comunque provato entrambe le combinazioni ma il risultato è stato il medesimo: il led verde del chip lampeggia ma xell non compare.
idee?

[ginncorvus]

Foto, cosi capiamo meglio...

[jonnyb]

Non tenere conto della prima foto del post, c'è effettivamente un errore ed i punti E ed F sono invertiti. La fretta..... fortuna che ricontrollo tutto 2-3 volte prima di provare le console. Se guardi nell'ultima immagine (console finita) l'errore non c'è più.

[Pa0l0ne]

Gli schemi ufficiali dell'Apeiron Mod li trovi nel suo sito ufficiale: [url]http://www.360xace.com[/url]
Posta anche foto del tuo lavoro in modo da renderci conto sul "cosa" e sul "come"..

[The Pusher]

Copio ed incollo la mail con cui ti ho risposto, credo che meglio di cosi' sia difficile.....
I punti sono identici per tutti i chip su rgh:
5V
Gnd
C postout
D reset
E SCL
F SDA
Identico ai coolrunner o ai proto!

[chicco]

grazie ragazzi, il problema è nato dal fatto che dell'ace avevo usato un altro sito [url]www.360ace.com[/url] dove non ci sono gli schemi.
adesso ho messo e ed f corretti, ricontrollato le saldature 3 volte ma niente, lampeggio lungo e nessun boot.
il sito dice "Due Lampeggi veloci consecutivi: sequenza di glitch in esecuzione" ma a me da solo un lampeggio lungo fin da subito.
lato software ho fatto 4 dump con jprogrammer, poi creato ecc e scritto lo stesso.
messo anche condensatore da 220pf e filo cpu reset 5 cm + 50 cm arrotolato alla xclamp.

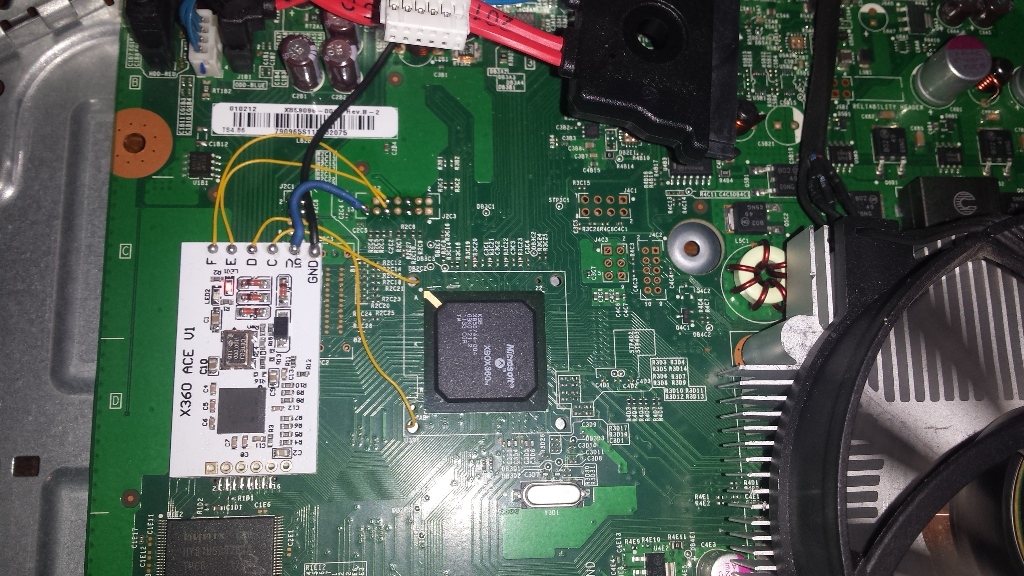

allego immagini del lavoro (tinypic non mi fa le thumb, scusatemi). a forza di ripassare i punti adesso fanno abbastanza schifo, abbiate pazienza.
allego anche video dell'accensione.

[aquilus]

Il rst va corto...10 cm...

[chicco]

Inizialmente lo avevo fatto preciso ma sempre solito comportamento : nessun lampeggio breve e solo lunghi come in video

[aquilus]

Veramente in video il debug, seppur presente, dovrebbe comportare lampeggi più prolungati...
Installazione non da manuale comunque...quelle saldature non sono davvero il massimo...

[chicco]

per le saldature lo so, ma le ho ripassate e dovrebbero fare il loro lavoro. il led di debug, leggendo dal sito, dovrebbe fare due lampeggi veloci e dopo eventualmente quelli lenti invece parte direttamente con i lampeggi lenti

[aquilus]

Questa è una Corona...giusto per renderti l'idea di come dovrebbero essere le saldature...
Non è un capolavoro, ma funziona egregiamente...

[The Pusher]

Scusami, ma perche' hai messo un condensatore da 220pf?
Fai TUTTI i fili a misura, ed EVENTUALMENTE il reset che fa il giro intorno alla ventola

[chicco]

Ho messo il condensatore come ulteriore prova dato che non avevo risultati. Lo tolgo e accorcio il rst, gli altri sono già precisi.

Grazie mille
A fra poco!

[chicco]

Ciao, tolto il condensatore, fatto i cavi precisi e messo gnd e 5v con cavo più grande, provato a disconnettere un cavo alla volta in particolare post out e rst e senza cavi il led verde non va quindi deduco che il wiring sia corretto.
Provato rst lungo attorno alla ventola ma niente.
Non so che altre prove fare.

[Mauroz]

Prova ad usare un altro chip, io con ace iperion non son riuscito a fare rgh2 su fat, (partito xell 2 volte in 5 gg di prove).Ho cambiato chip e problema risolto

[chicco]

Ho due ace v1, ho montato l'altro ma stesso problema. Stavo pensando se fosse possibile con jprogrammer riflashare i timing ma essendo proprietari mi sa che non li trovo

[Mauroz]

volendo puoi cambiare timing, ma poi non puoi mettere quello attuale

[chicco]

Praticamente perdo i timing closed-source e ci metto quelli standard coolrunner. Non so se ne vale la pena. Il problema é che, dal led di debug, sembra che nessuno dei due chip entri nemmeno in glitch

[aquilus]

Il problema è nell'installazione...

[chicco]

Assolutamente no. Il problema era nel timing del chip. Ho risolto stanotte alle 2 e mezzo dopo 4 ore di rewiring senza risultati. A quanto pare il firmware dei v1 che ho ricevuto non aveva i timing per trinity (come ho letto su alcuni post in giro per la rete risalenti a ottobre/ novembre) o quantomeno se li aveva non andavo bene per la mia.
Per me l'unico modo è stato riflashare il chip con i timing C standard. il risultato è rgh istantaneo!!!!

[URL] http://youtu.be/mvRn2dJf27w [/URL]
