Corona V4, problema riconoscimendo nand

**Worf** · 21-12-14

Salve.

Non riesco ad interfacciarmi con la nand, nel pc non arriva il classico avviso di formattazione unità, vi posto delle foto per capire se è un problema del mio card reader (che ha sempre funzionato con altre corona 4gb) o se è un problema di installazione, bastonatemi pure

ponti r2c6 & r2c7:

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V100e_SerialNo_00811745_2014-12-21_19-39-31_zpsefa697a8.png.html]

[/URL]

Corona 4gb qsb:

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V100e_SerialNo_00811745_2014-12-21_19-44-36_zps0fdfee61.png.html]

[/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V100e_SerialNo_00811745_2014-12-21_19-53-09_zps08327e83.png.html]

[/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/VZ-8light_V100e_SerialNo_00811745_2014-12-21_19-49-59_zps3dce1dfb.jpg.html]

[/URL]

**Wocas_Osk** · 21-12-14

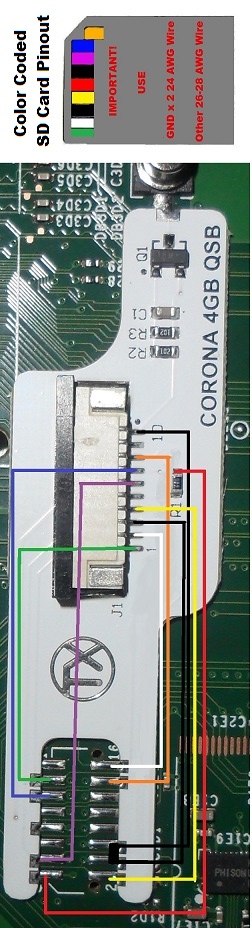

segui questo schema con i singoli fili, io quando trovo console rognose risolvo sempre così.
saldo i fili dal lettore physon della console ai punti indicati sull'attacco della flat, e poi uso la flat solo per interfacciarmi con il lettore sd del pc

Corona V4, problema riconoscimendo nand-9xmn.jpg

**Worf** · 21-12-14

Grazie per avermi risposto, domani mi metterò all'opera, speriamo bene.

**Worf** · 22-12-14

Effettuata installazione a filo, non è cambiato niente. Ho questo sintomo, in risorse del computer quando inserisco la fake sd si vede in alto la barra verde di progressione che avanza all'infinito, come se stesse per rilevare la periferica, appena tolgo la barra verde smette di proseguire. A questo punto penso sia un incompatibilità con il card reader (uso un Transcend)

EDIT:

Sia prima che dopo ovviamente ho verificato con il tester la continuità dei vari punti, ed erano ok.

**Wocas_Osk** · 22-12-14

guarda...io uso sempre lo stesso, una cinesata mini sd/usb da 1€...con l'adattatore da mini sd a sd normale non mi rileva neanche la periferica...
domanda stupida...colleghi la nand in idle? seconda domanda stupida...l'alimentatore è attaccato alla console in stand by?

**Worf** · 23-12-14

Originariamente Scritto da Wocas_Osk

guarda...io uso sempre lo stesso, una cinesata mini sd/usb da 1€...con l'adattatore da mini sd a sd normale non mi rileva neanche la periferica...
domanda stupida...colleghi la nand in idle? seconda domanda stupida...l'alimentatore è attaccato alla console in stand by?

L'alimentatore della console è collegato e ovviamente ho sempre lavorato in stand-by. Nand in idle dammi un aiutino, nella corona v4 qsb è il punto dove è collegato al piedino del quarzo?

**Worf** · 23-12-14

Se non sbaglio collegare il gnd al piedino del quarzo seve appunto per evitare che la nand vada in idle. Dalla tua domanda, colleghi la nand in idle?, deduco che non devo collegarlo?

**mimmos82** · 23-12-14

ho lo stesso problema pure io con una v6...ne parlo [URL="http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/21207-glicth-veloci-con-matrix-v3-e-coolrunner-rev-d-su-corona-v6-no-winbond.html"]qui[/URL]fine post...cosa si deve controllare sulla mobo per essere "sicuri" che non si sia fritta la nand?

**Worf** · 23-12-14

Il mio caso è diverso dal tuo, la console mi funziona perfettamente se disabilito la qsb. Ho problemi a interfacciarmi con il pc che non vuole saperne di essere rilevata. Ora sto provando con un reader diverso.

**mimmos82** · 23-12-14

Originariamente Scritto da Worf

Il mio caso è diverso dal tuo, la console mi funziona perfettamente se disabilito la qsb. Ho problemi a interfacciarmi con il pc che non vuole saperne di essere rilevata. Ora sto provando con un reader diverso.

...anche no sai perchè? Io sto in attesa di uno squirt 2.0 per capire definitivamente se la console boota o no...apparte questo, ora ho il problema come il tuo..che non rileva la nand il pc (a prescindere da ciò che è successo precendentemente alla console...) cmq non voglio inquinare il tuo post..spero possa risolvere il tuo problema, resto alla finestra per eventuali consigli di altri per poi testarli anche io...

**Worf** · 23-12-14

Ok teniamoci in contatto, fammi sapere se risolvi prima di me. Ho già testato diversi card reader e ho sempre lo stesso problema di mancato riconoscimento.

**mimmos82** · 23-12-14

certo senz'altro...

**Wocas_Osk** · 23-12-14

per mettere la console in idle, collega il punto della scheda madre alla massa...
mimmos, io avevo lo stesso problema con una v6, la pcb collegata mi dava 0mb, ho dato il comando cancella da jrunner, ho tolto e rimesso il card reader e me l'ha riconosciuta, vedi se ti funziona, sempre che tu abbia i dump corretti.

**Worf** · 23-01-15

Finalmente sono riuscito a interfacciarmi con la nand tramite sd reader cinese e collegamento a filo diretto. Stavo procedendo con la creazione del file ecc e ho questo:

[URL=http://smg.photobucket.com/user/Grendizer/media/corona4g_zpsiiakimaf.png.html]

[/URL]

Il messaggio evidenziato in blu, è da considerarsi un errore o è tutto nella norma?

**Worf** · 26-01-15

Domanda niubba sulla fakesd:

La mia fakesd è sprovvista della resistenza da 68ohm come nella foto.
Per rimettere in modalità xbox 360 mi basta scollegare soltanto il filo dell'oscilatore a gnd?Perchè la console bippa soltanto e in un altro forum dicono che andrebbe scollegato anche il filo che va al piedino 1 (rosso nella foto).

[URL=http://smg.photobucket.com/user/Grendizer/media/mmcsd_zpsiy2i9cdh.jpg.html]

[/URL]

**Babilozzo** · 26-01-15

Boh ragiona, se i fili muoiono sulla fake sd (scollegata dal lettore) perchè dovresti rimuoverli?? E poi quel pad è solo l'alimentazione , nessun segnale spi. Forse hai le linee CMD / DAT /CLK in corto? controllale col tester..

**Worf** · 26-01-15

Originariamente Scritto da Babilozzo

Boh ragiona, se i fili muoiono sulla fake sd (scollegata dal lettore) perchè dovresti rimuoverli?? E poi quel pad è solo l'alimentazione , nessun segnale spi. Forse hai le linee CMD / DAT /CLK in corto? controllale col tester..

Mi correggo, la mia è un lettore di schede usb smontato con i fili saldati direttamente sui punti interessati, immagino che dovrò dissaldare i fili dal lettore.

**Babilozzo** · 26-01-15

Si si.ènormale che faccia solo bip allora

**Worf** · 26-01-15

Ok ora è ripartita, ma devo risolvere un altro problema. Su Corona V4 mi sono limitato con una installazione standard Ace v1 (fili corti) e la luce verde non pulsa, che tu sappia su queste board sono necessari fix? Condensatori o determinate lunghezze del rst/postout?

**Babilozzo** · 27-01-15

No niente. solo saldature con ottimo stagno flussato e piazzole perfettamente preparate.
Chip vicino alla nand però! Se non hai le tensioni durante i cicli sarà il chip fallato... Capita.

Con questa installazione devi aspettarti questo questo tempo di avvio:
