Problema Matrix V3 + Jasper 512mb

[Worf]

Salve.

Ho effettuato l'installazione e la console non accende, ho una domanda da porvi: il matrix dispone di un led di standby? Ve lo domando perchè ricordo che collegandolo con il programmatore non c'era alcun led a differenza del coolrunner, soltanto in fase di programmazione vera e propria si è illuminato il led blu per poi spegnersi a operazione terminata. Ecco qui sotto le foto dell'installazione:


[URL=http://smg.photobucket.com/user/Grendizer/media/29102014084_zpsb2abec9d.jpg.html][/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/29102014085_zps46474dbd.jpg.html][/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/29102014086_zpsae387f4f.jpg.html][/URL]

[URL=http://smg.photobucket.com/user/Grendizer/media/29102014090_zpsafa255a6.jpg.html][/URL]

[gigigadda]

Il matrix v3 non ha led di standby, solo led debug. E corretta la procedura di programmazione.

[brunosso]

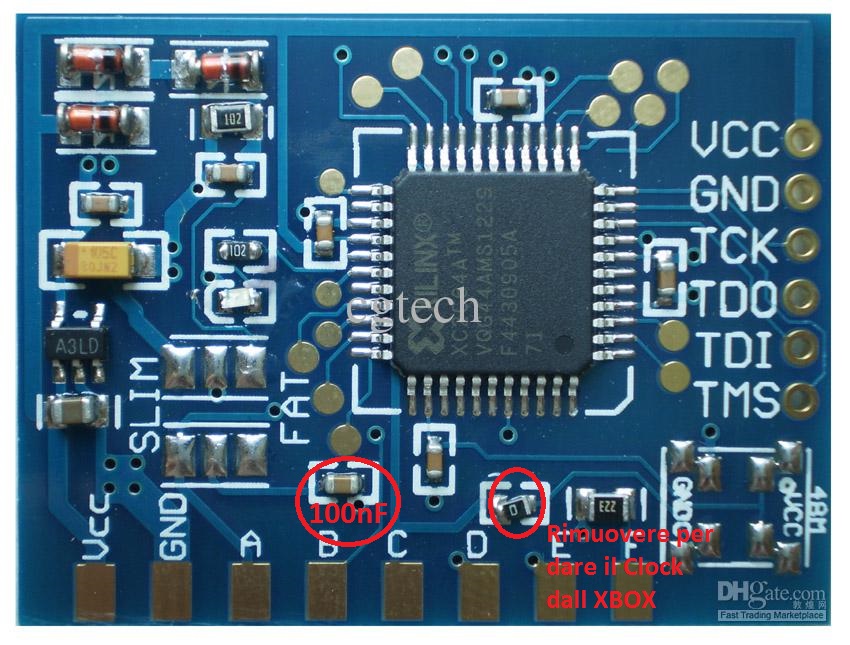

Se colleghi il clock dalla mobo, devi rimuovere la resistenza dell'oscillatore a bordo del matrix...

[Worf]

Ciao brunosso, inanzitutto grazie, ero totalmente all'oscuro. Quindi potrei anche dissaldare il filo mantendo le resistenze sul chip?

[brunosso]

Ciao brunosso, inanzitutto grazie, ero totalmente all'oscuro. Quindi potrei anche dissaldare il filo mantendo le resistenze sul chip?

giustamente prima si salda, poi si vede dove sta il problema!!!

Cmq si, puoi fare o filo e senza resistenza, oppure senza filo e con resistenza...

[Worf]

giustamente prima si salda, poi si vede dove sta il problema!!!

Cmq si, puoi fare o filo e senza resistenza, oppure senza filo e con resistenza...

Hai ragione, mi ero basato sugli schemi del V1, che nabbo che sono!!!!!

[brunosso]

Hai risolto?

[Worf]

Hai risolto?

Si grazie, rimosso le resistenze. Un like per te.
