Bad Connection to Nand

[otterellino]

Buongiorno, ho un problema riguardo una Nand di una Jasper BB.

Lo squirt programmer (che risulta funzionante su altre consolle) restituisce l'errore "BAD CONNECTION TO NAND" qualsiasi sia l'operazione che provo a eseguire.

Attualmente possiedo il backup della Nand e posseggo pure la Cpu Key, ma la nand non risponde a nessun tipo di lettura/scrittura.
La consolle non si accende in quanto è stato eseguito un erase della Nand e successivamente è stato staccato l'alimentatore.

Ho provato a:
- Dare il comando di lettura/erase della nand mentre staccavo e riattaccavo continuamente l'alimentatore
- Accendere la consolle cortocircuitando I/O 0-3 oppure I/O 4-7 dopo aver inserito l'alimentatore provando ad effettuare un erase/lettura.

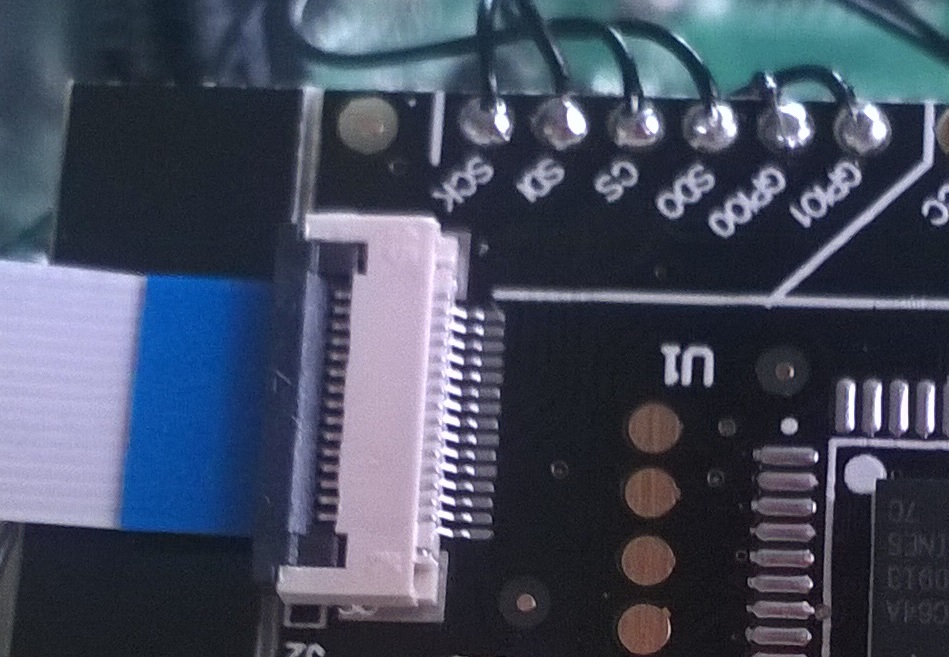

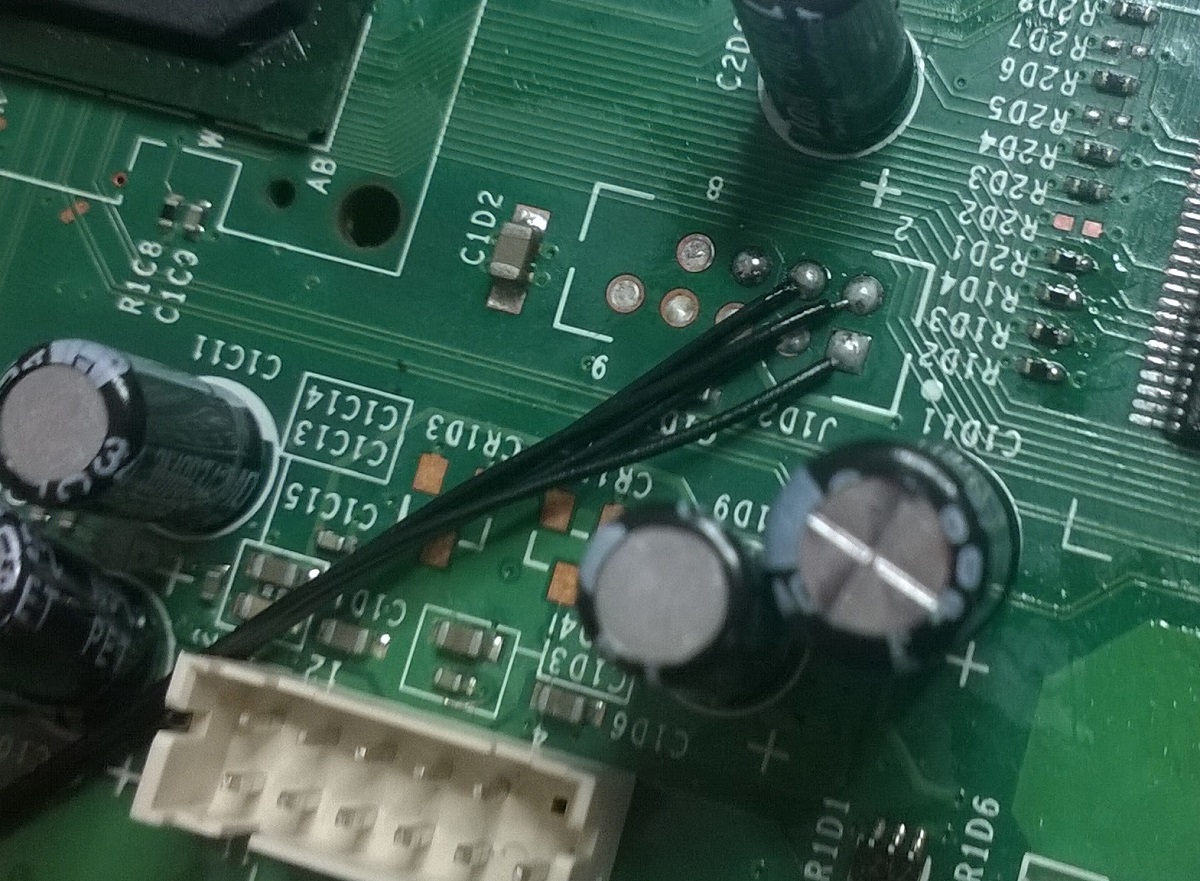

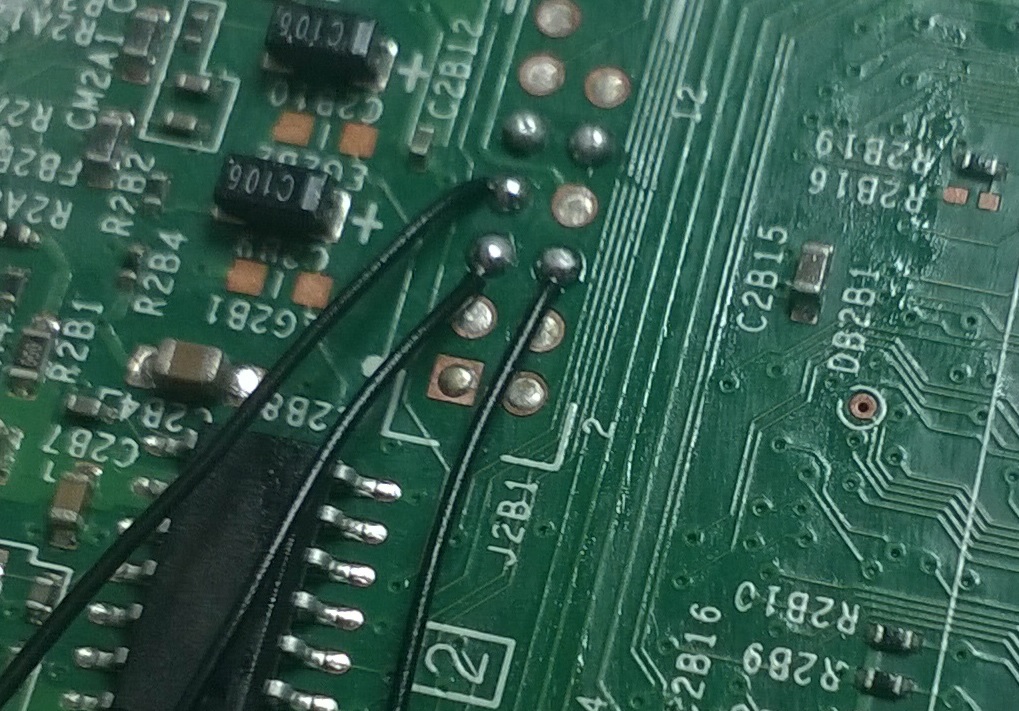

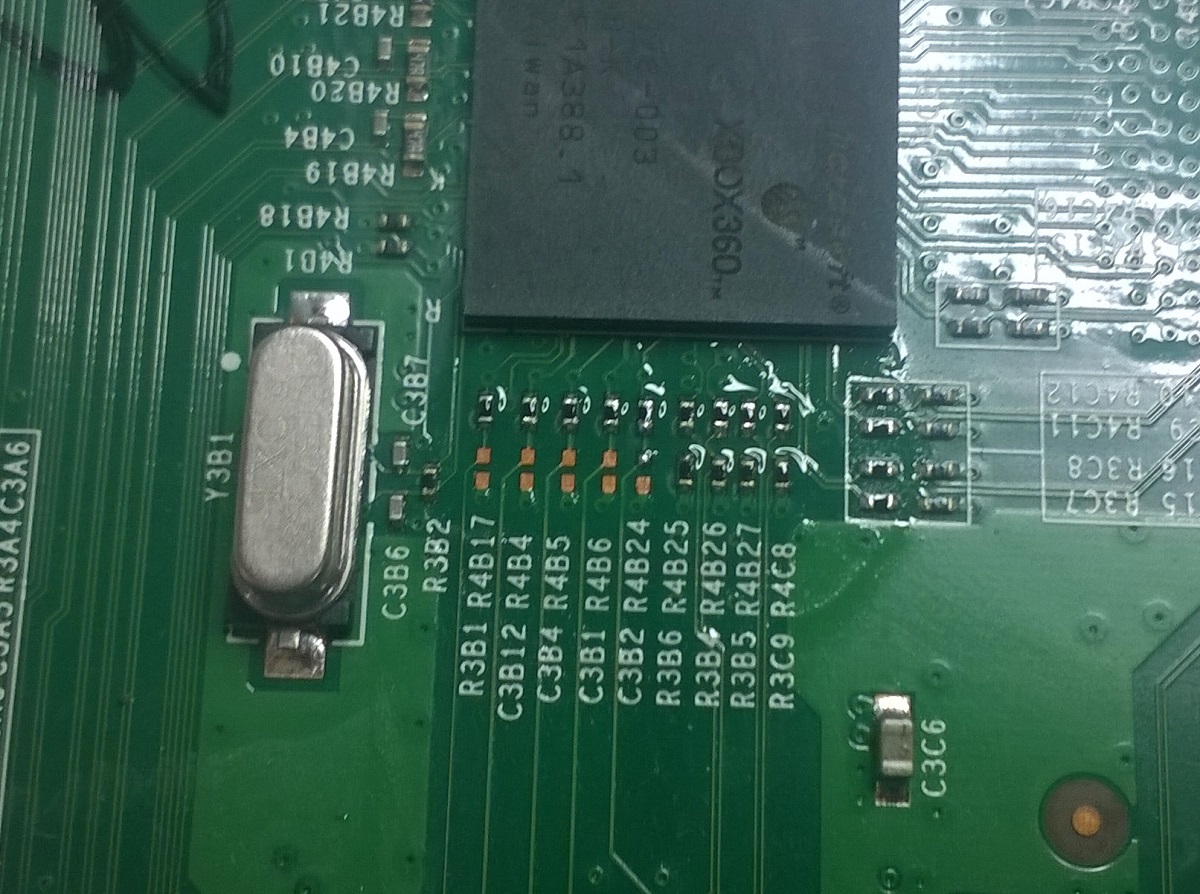

Si verifica sempre lo stesso errore. Entro un'oretta mi adopererò per inserire le foto delle saldature. Indicativamente ho appurato che i 5v e i 3.3v vengono erogati correttamente e che lo STBY_CLK dell'Hana è in perfetto stato.

Ho un teensy 2+ sottomano, con il quale vorrei provare a flashare la nand, utilizzando lo schema del signal booster per PS3.

Cosa mi consigliate? Un saluto a tutti quanti.

[-Criscros-]

Spi chiusa, verifica le tensioni sui punti lettura

[otterellino]

GPIO1 - 3v
GPIO0 - 1.9v
SD0 - 3,3v
SDI - 1v
SCK - 3,3v
CS - 1,9v

Metto un circa davanti a tutto in quanto ho un multimetro analogico con i suoi lustri.

[-Criscros-]

Ok ma con che Sw stai cercando di leggere?
Autogg +?

[zeruel85]

Puoi tentare di bypassare il chip e la flat saldando direttamente la slave board alla piastra. Se anche in quel caso non va, o provi un altro programmatore (se lo hai), oppure come dice Cris la SPI potrebbe essere bloccata. In quel caso risolvi con un hardware flasher tipo ProgSkeet o Teensy++, oppure con un Demon.

[otterellino]

Ok ma con che Sw stai cercando di leggere?
Autogg +?

Sto utilizzando squirter.exe presente nella cartella di Autogg -> common -> nandpro -> squirter.exe, tramite prompt dei comandi (cmd) così riesco a dare comandi in successione.

Puoi tentare di bypassare il chip e la flat saldando direttamente la slave board alla piastra. Se anche in quel caso non va, o provi un altro programmatore (se lo hai), oppure come dice Cris la SPI potrebbe essere bloccata. In quel caso risolvi con un hardware flasher tipo ProgSkeet o Teensy++, oppure con un Demon.

Ho saldato anche direttamente sul programmatore (tra l'altro c'è continuità e le tensioni sono identiche), ma con gli stessi risultati. E' quello che intendevi tu?

Penso che con il Teensy++ potrei risolvere, mi basta flashare i primi 64mb dico bene? Anzi ancora meglio, potrei flashare la nandxell generata da autogg per fare prima?

Come mi consigliate di procedere? io pensavo di:
- Saldare il tutto come proposto nella versione signal booster
- prelevare i 3.3volt per la nand da un alimentatore per pc
- procedere al riconoscimento della NAND e flashare il backup della nand (o in alternativa la nandxell).

i 3.3volt li piazzo qua? Vcc a sinistra e il ground a destra di C2E6

[-Criscros-]

Perché fai questo casino per alimentare?
Collega l'alimentatore e lascia spento, magari colleghi la massa della xbox al teensy se proprio.
Se la xbox è a posto e pure i collegamenti può essere solo il programmatore
Se non sbaglio il teensy è già settato per scrivere i primi 64mb ovviamente solo su nand Jasperbb
