Cadavere

**Rockever82** · 21-06-14

Ciao ragazzi

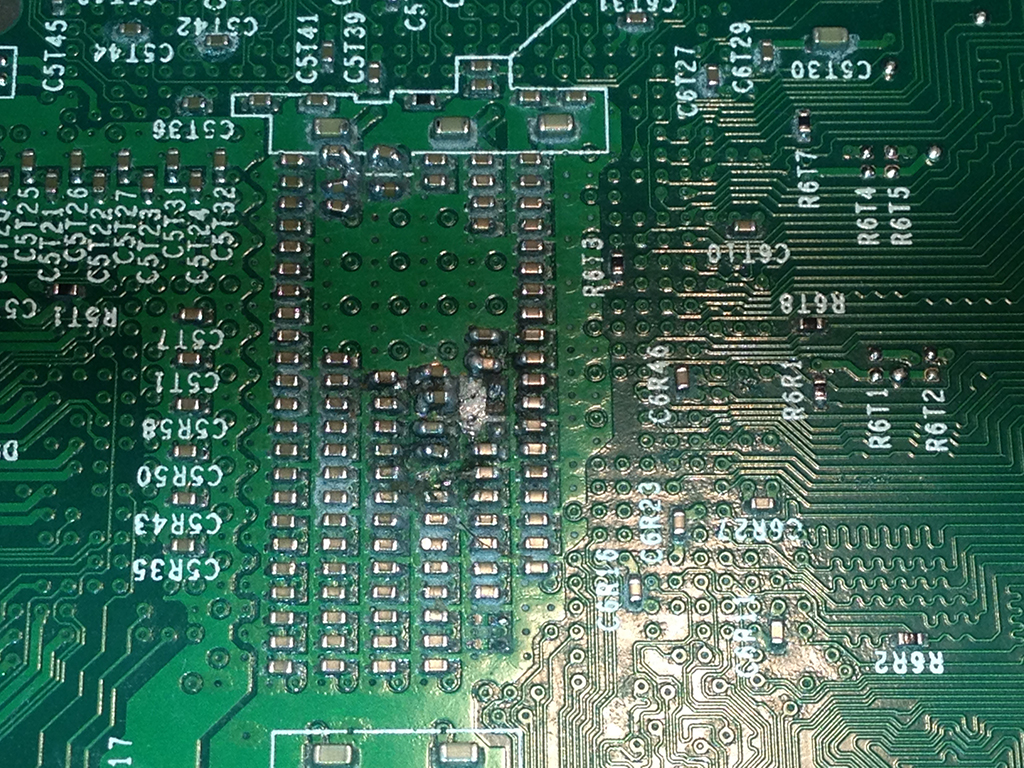

ho questo tra le mani.

Prima di buttarla volevo capire una cosa

SE prendo una corona funzionante e misuro i condensatori, da entrambi i lati sono a massa (provato col tester, suona).

Domanda: se recuperassi tutti i condensatori della stessa capacità e li saldassi a massa nella parte laterale della scheda da entrambi i lati potrebbe funzionare?

rf mi ha detto che pocoyo2 ne potrebbe sapere qualcosa

**scienzy** · 21-06-14

Si concordo pocoyo2 è un maestro in quest'arte.. Però secondo me non funzionerebbe almeno dipende..

La console è stata accesa dopo questa tragedia? Perché secondo me se così fosse la "distruzione" di quei componenti avrebbe potuto portare al danneggiamento di ben altri..

Se non è stata accesa si potrebbe pure provare..

**-Criscros-** · 21-06-14

se prendi i segnali e li sposti non c'è problema, il problema piu che altro è prendere i segnali, vedo o mi pare che sia venuta via pure la solder mask, spero sia la massa, comunque si parla sempre di ricostruire, magari vedi che non ci siano anche corti

**Rockever82** · 21-06-14

non capisco sta cosa dei condensatori a massa

sono tutte cose a massa, se misuro un condensatore con 1 altro mi da sempre che sono collegati (misurazioni su console normali)
quindi mi chiedevo appunto se saldavo in altri punti di massa, perchè lì in mezzo è impossibile

**-Criscros-** · 21-06-14

Puoi prendere qualsiasi punto di massa ripeto il punto è riprendere i singoli segnali

DrSchottky · 21-06-14

Quelli sono condensatori di disaccoppiamento, dovrebbero avere un lato a massa e uno al bga.

**pocoyo2** · 21-06-14

Io inizierei col togliere tutti i condensatori che in qualche modo siano stati "toccati". Ripulirei con la trecciola per capire l'entità del danno.
Attenzione che il fatto che in provadiodi "beepi" non significa che siano in corto. Tra vcc vss ci saranno si e no 1 o 2 ohm ed è normale

from Galaxy NOTE 2

**Rockever82** · 21-06-14

l'entità del danno sono pad saltati e solder mask saltato TUTTO unito in un unico indefinibile coso di rame.

Risaldarci sopra è pressocchè impossibile.
Se ci sono metodi alternativi per evitare quella zona allora c'è speranza

**pocoyo2** · 22-06-14

Toglili e pulisci. Un condensatore di disaccoppiamento mancante è sempre meglio che un corto. Magari ti riparte

from Galaxy NOTE 2

**Rockever82** · 22-06-14

led verde fisso ma non fa nulla

**-Criscros-** · 22-06-14

Come diamine è successo?

**Rockever82** · 22-06-14

nel modo di togliere la xclamp si è strappato via tutto

allora nada idee? fermacarte?

**scienzy** · 22-06-14

Alla faccia.. Chi ha tolto le xclamps Hercules? Comunque come dice Criscros devi beccare il segnale esatto di ogni condensatore e saldare la corrispettiva massa.. Ma secondo me la spesa non ne vale l'impresa... Potrebbero esserci altri danni in giro che ti farebbero diventare matto..

**Rockever82** · 22-06-14

un giorno ero particolarmente nervoso per sta console e ho avuto la mano pesante hauhauah

cmq penso che la venderò a pezzi, ho tutta la scocca completa ecc.
peccato che non posso aprire il post nel mercatino

**scienzy** · 22-06-14

Su subito.it

Inviato dal mio congegno di distruzione apocalittica

**GAMEPLAYCONSOLE** · 22-06-14

povera console

**Pa0l0ne** · 23-06-14

Scienzy lascia perdere thread tecnici come questo...non penso proprio tu possa dare un aiuto...facci piuttosto qualche news. Ormai non se ne leggono piu'.
