Jasper 16Mb non avvia xell

[djonline]

Salve a tutti, sono giorni che provo a far partire questa jasper 16MB con r-jtag dash 16747 senza successo, RATER arriva fino alla fine Post 79 - LOAD_XAM ma xell non vuole saperne di farsi vedere posto i risultati.
Ho ricontrollato tutte le stagnature e i punti di qsb etc. la conf dei ponticelli è 1.2v 7 8 2.

Phat Selected
Version: 10
Power Up
Waiting for POST to change
Post 08
Post 0C
Post 0D
Post 0F
Post 8F - Panic - MAINTENANCE
Post CF
Post EF
Post FE
Post FE
Post FC
Post F8
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 70 - INIT_VIDEO_DRIVER
Post 60 - INIT_KERNEL
Post 20 - CB entry point reached
Post A0 - Panic - VERIFY_SECOTP_6
Post E0
Post 60 - INIT_KERNEL
Post 40 - Entrypoint of CD reached
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post A0 - Panic - VERIFY_SECOTP_6
Post FC
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post 10 - Payload/1BL started
Post 11 - FSB_CONFIG_PHY_CONTROL
Post 12 - FSB_CONFIG_RX_STATE
Post 13 - FSB_CONFIG_TX_STATE
Post 15 - FETCH_OFFSET
Post 16 - FETCH_HEADER
Post 17 - VERIFY_HEADER
Post 18 - FETCH_CONTENTS
Post 19 - HMACSHA_COMPUTE
Post 1A - RC4_INITIALIZE
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post A0 - Panic - VERIFY_SECOTP_6
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post 10 - Payload/1BL started
Post 11 - FSB_CONFIG_PHY_CONTROL
Post 12 - FSB_CONFIG_RX_STATE
Post 13 - FSB_CONFIG_TX_STATE
Post 14 - FSB_CONFIG_TX_CREDITS
Post 15 - FETCH_OFFSET
Post 16 - FETCH_HEADER
Post 17 - VERIFY_HEADER
Post 18 - FETCH_CONTENTS
Post 19 - HMACSHA_COMPUTE
Post 1A - RC4_INITIALIZE
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post 22 - INIT_SECENG
Post 2F - RELOCATE
Post 2E - HWINIT
Post 33 - FETCH_CONTENTS_4BL_CD
Post 34 - HMACSHA_COMPUTE_4BL_CD
Post 35 - RC4_INITIALIZE_4BL_CD
Post 36 - RC4_DECRYPT_4BL_CD
Post 37 - SHA_COMPUTE_4BL_CD
Post 3A - BRANCH
Post 40 - Entrypoint of CD reached
Post 44 - FETCH_CONTENTS
Post 45 - HMACSHA_COMPUTE
Post 46 - RC4_INITIALIZE
Post 47 - RC4_DECRYPT
Post 48 - SHA_COMPUTE
Post 4B - LZX_EXPAND
Post 4E - FETCH_OFFSET_6BL_CF
Post 4F - VERIFY_OFFSET_6BL_CF
Post 50 - LOAD_UPDATE_1
Post 52 - BRANCH
Post 58 - INIT_HYPERVISOR
Post 59 - INIT_SOC_MMIO
Post 5A - INIT_XEX_TRAINING
Post 61 - INIT_HAL_PHASE_0
Post 63 - INIT_KERNEL_DEBUGGER
Post 64 - INIT_MEMORY_MANAGER
Post 65 - INIT_STACKS
Post 66 - INIT_OBJECT_SYSTEM
Post 67 - INIT_PHASE1_THREAD
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post 69 - INIT_KEY_VAULT
Post 6A - INIT_HAL_PHASE_1
Post 6B - INIT_SFC_DRIVER
Post 6C - INIT_SECURITY
Post 6D - INIT_KEY_EX_VAULT
Post 6E - INIT_SETTINGS
Post 6F - INIT_POWER_MODE
Post 70 - INIT_VIDEO_DRIVER
Post 71 - INIT_AUDIO_DRIVER
Post 73 - INIT_SATA_DRIVER
Post 75 - INIT_DUMP_SYSTEM
Post 77 - INIT_OTHER_DRIVERS
Post 78 - INIT_STFS_DRIVER
Post 79 - LOAD_XAM

Grazie intanto per l'attenzione

[zeruel85]

Foto della parte Jtag?

[djonline]

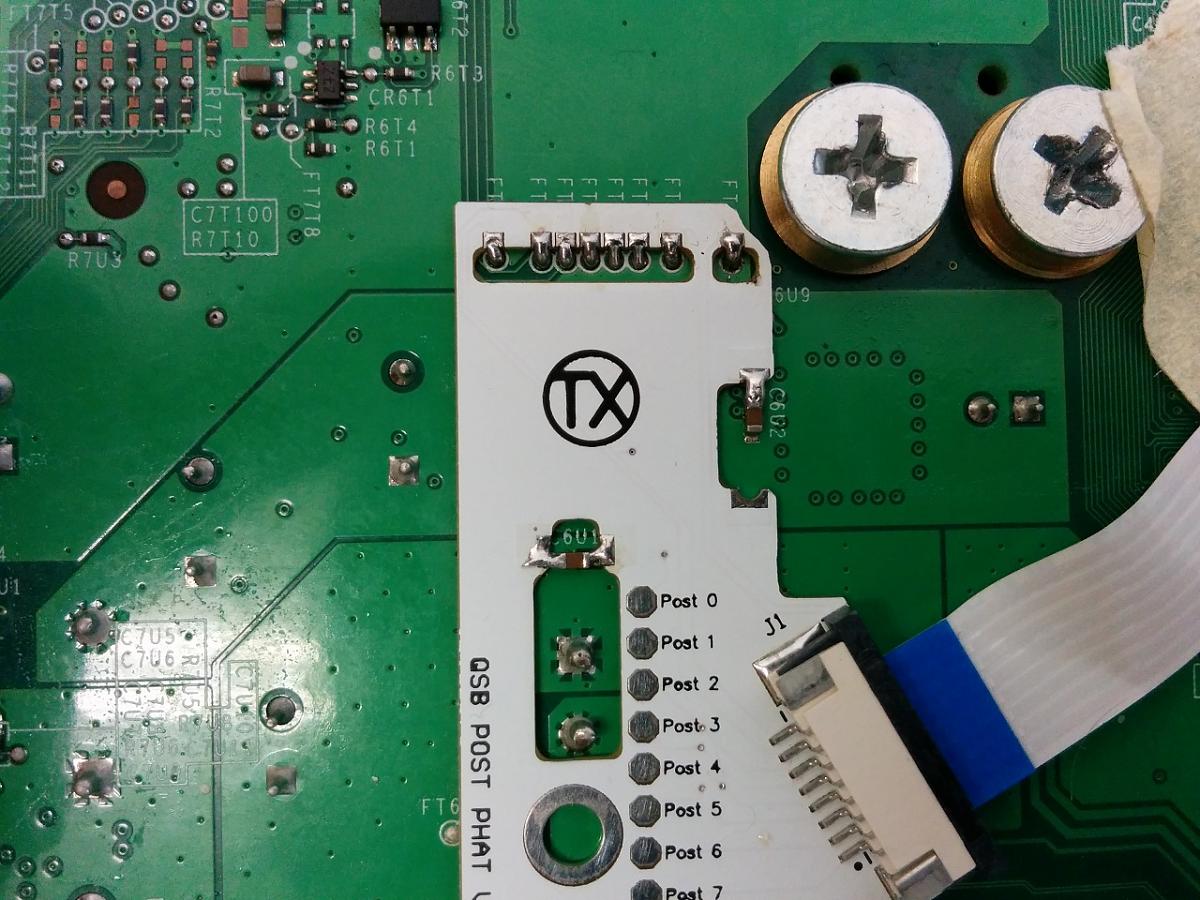

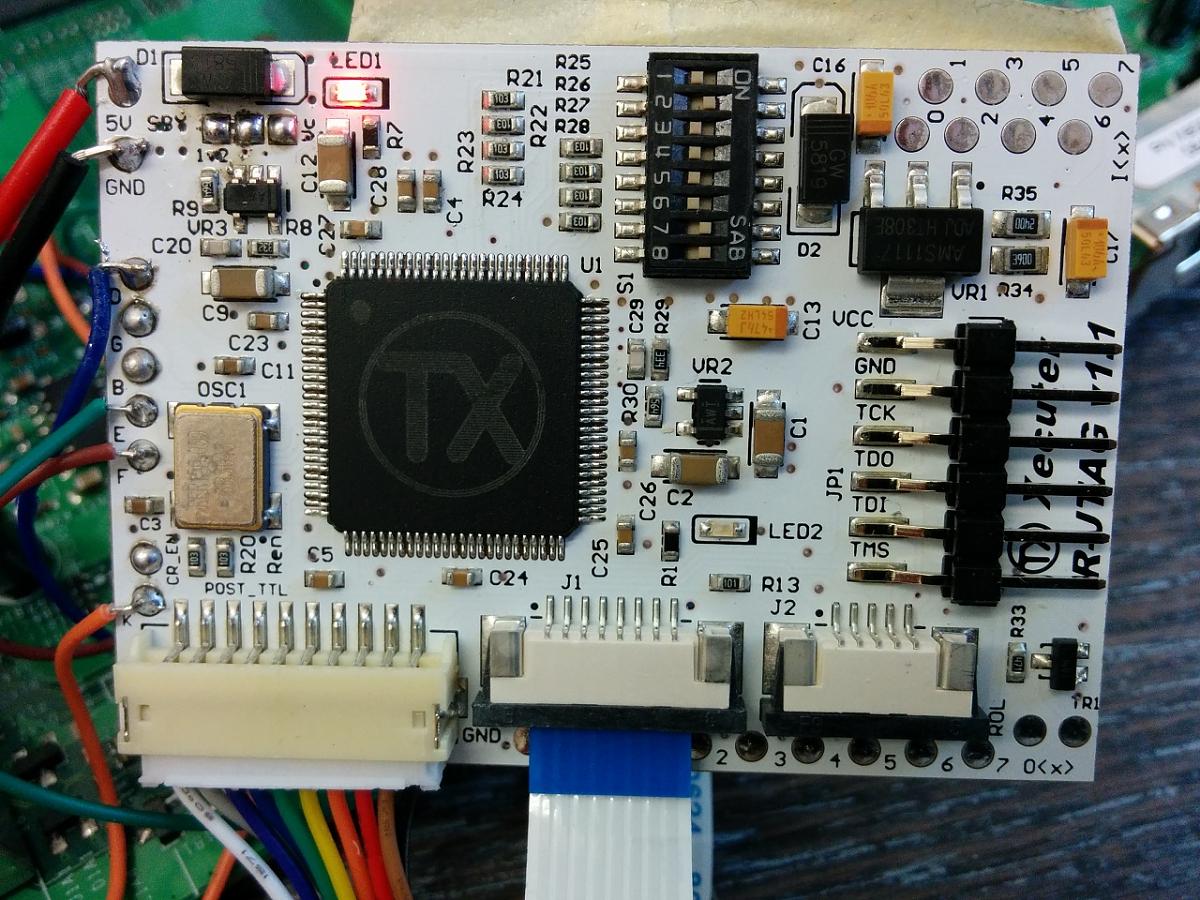

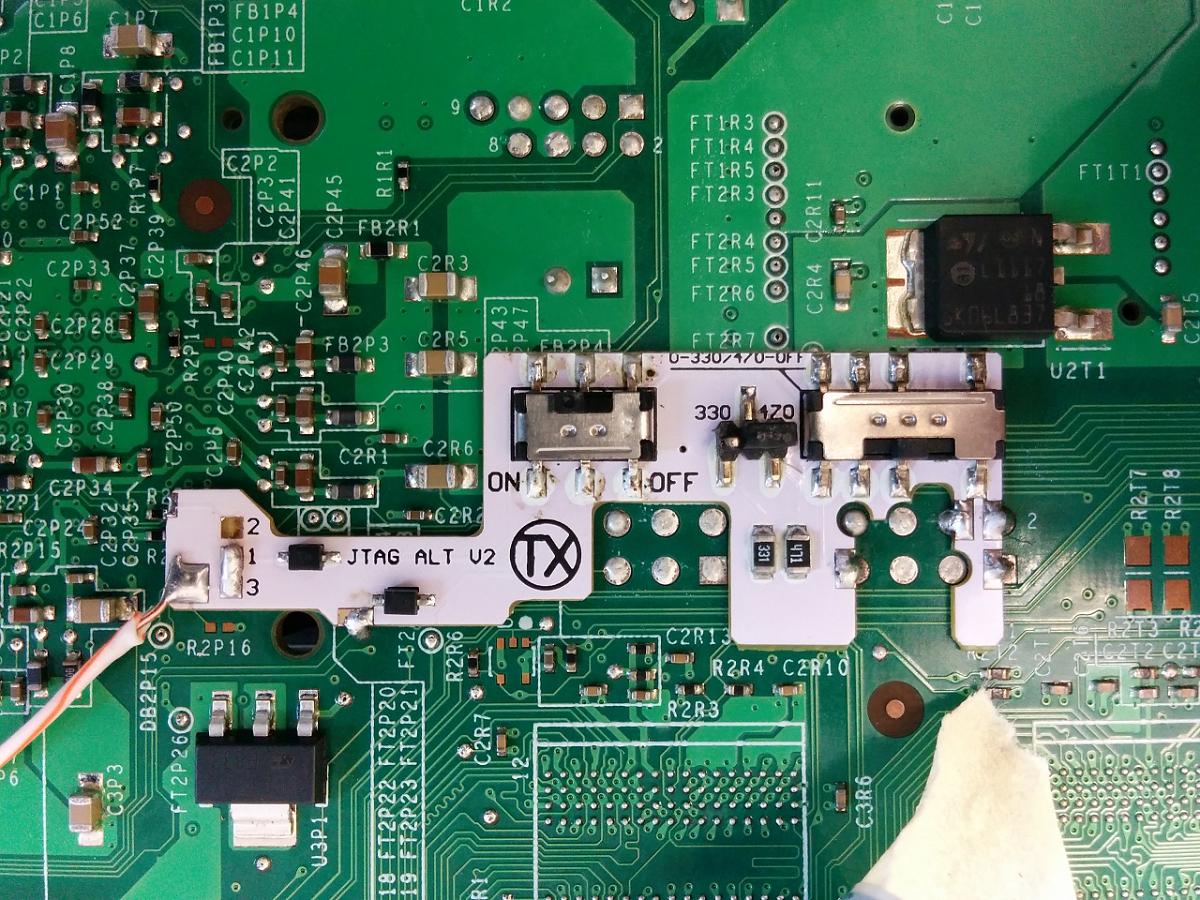

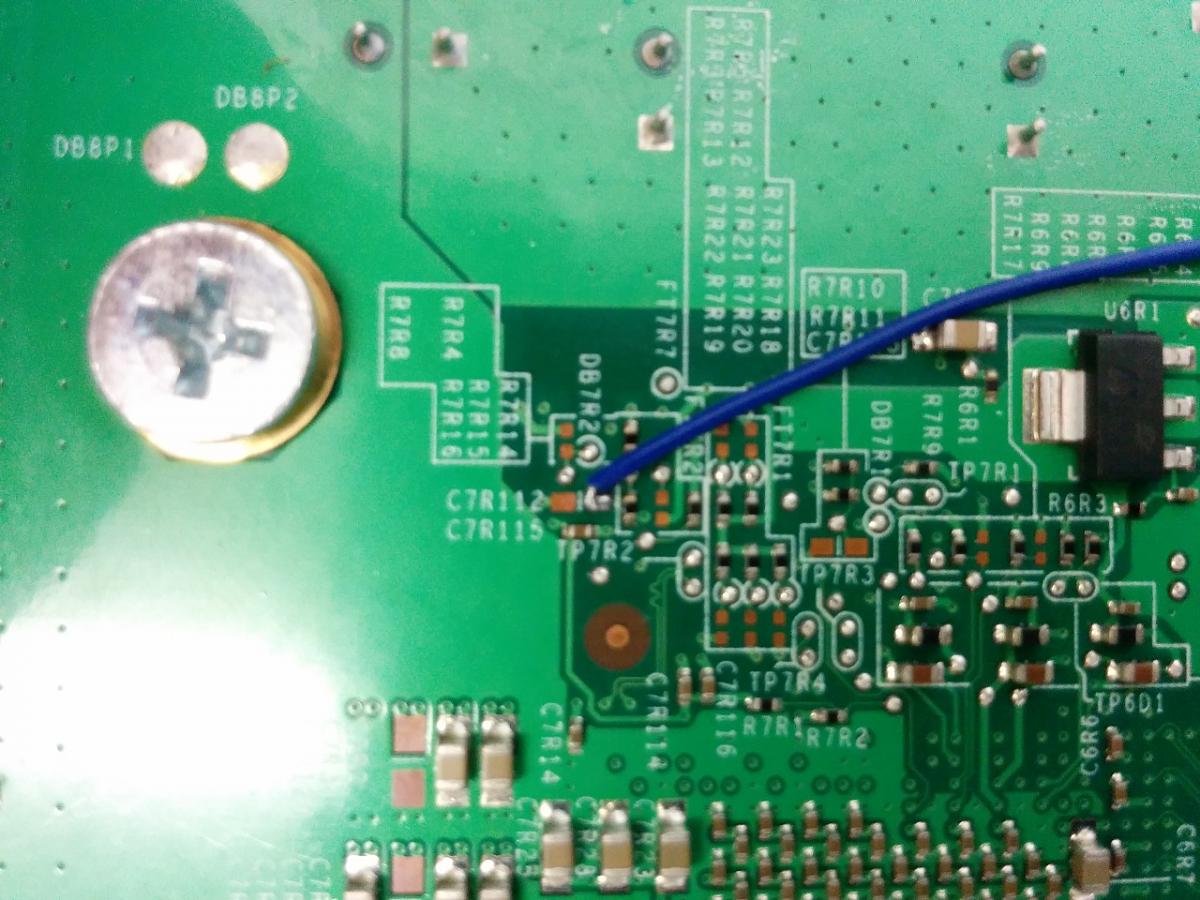

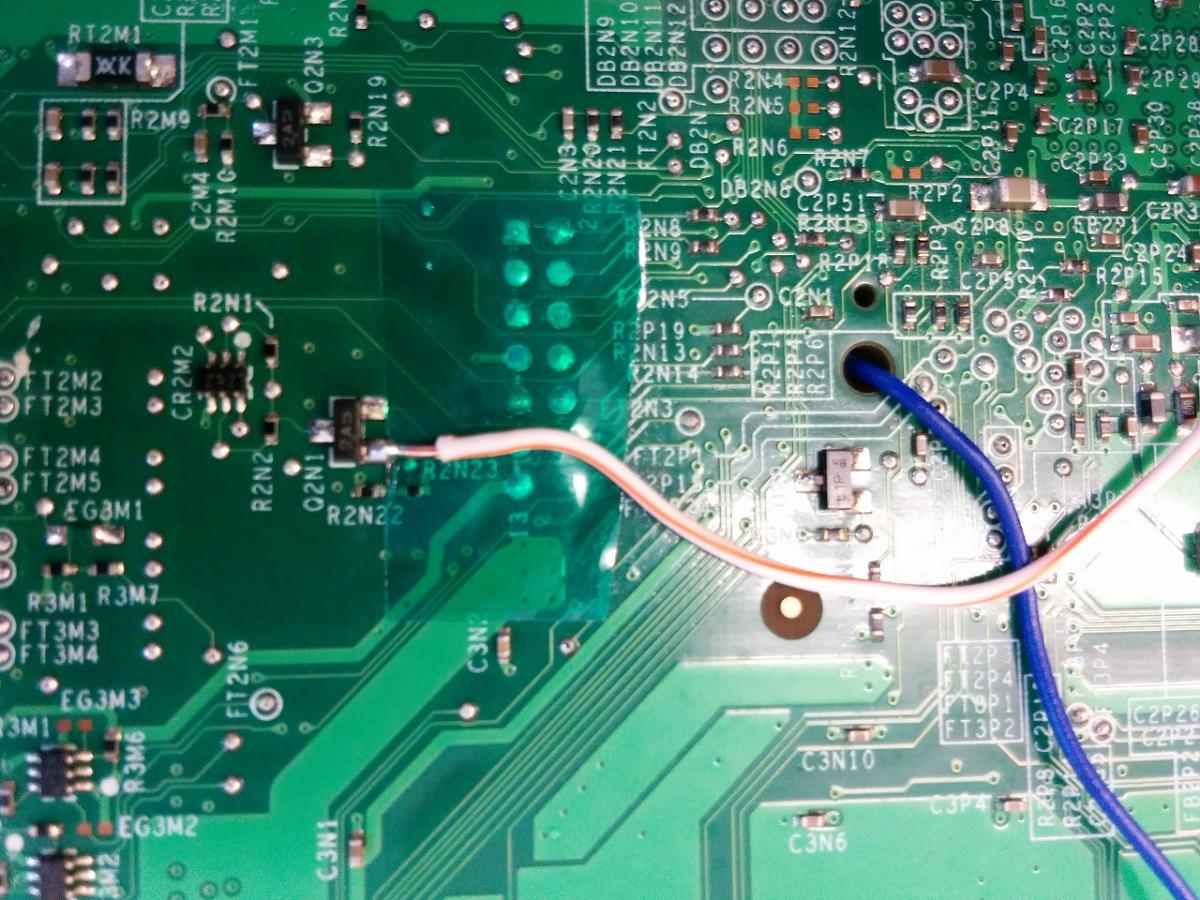

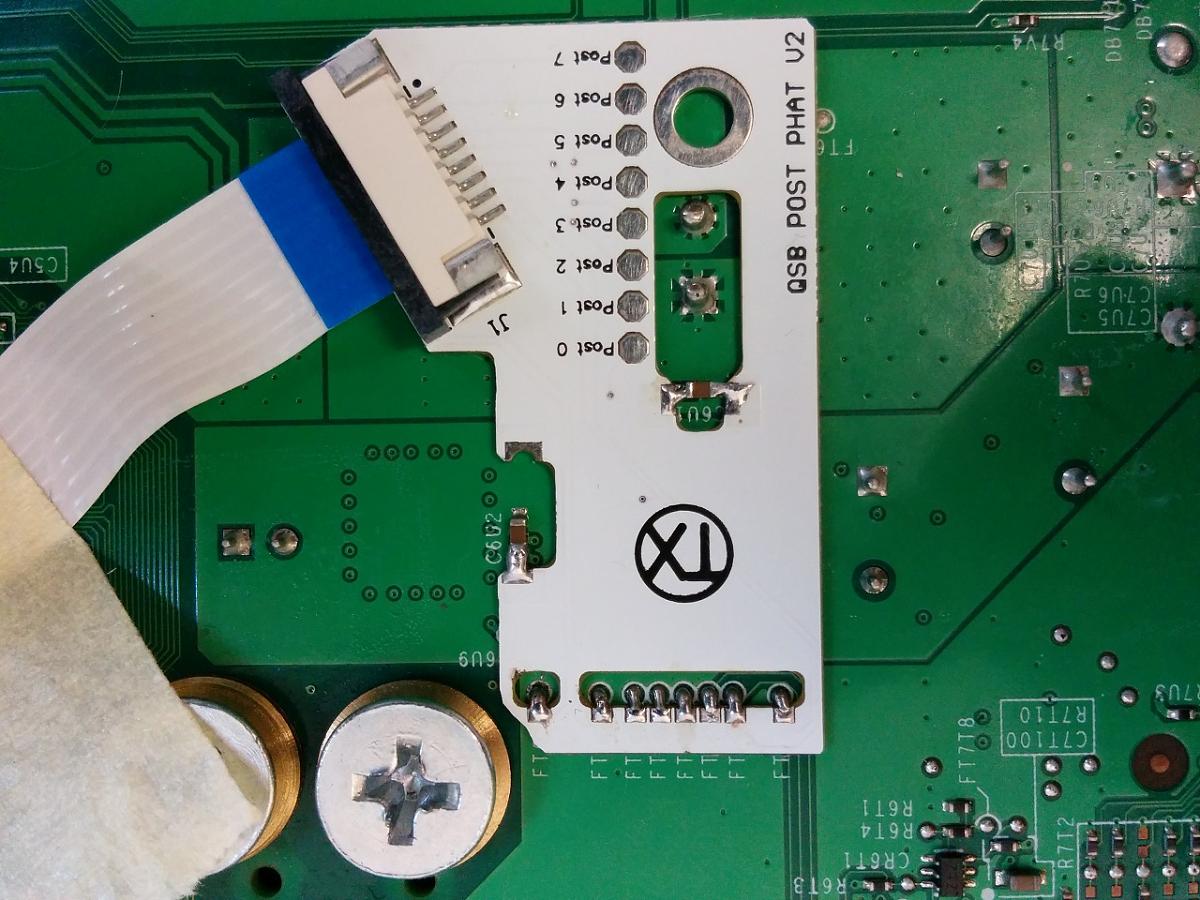

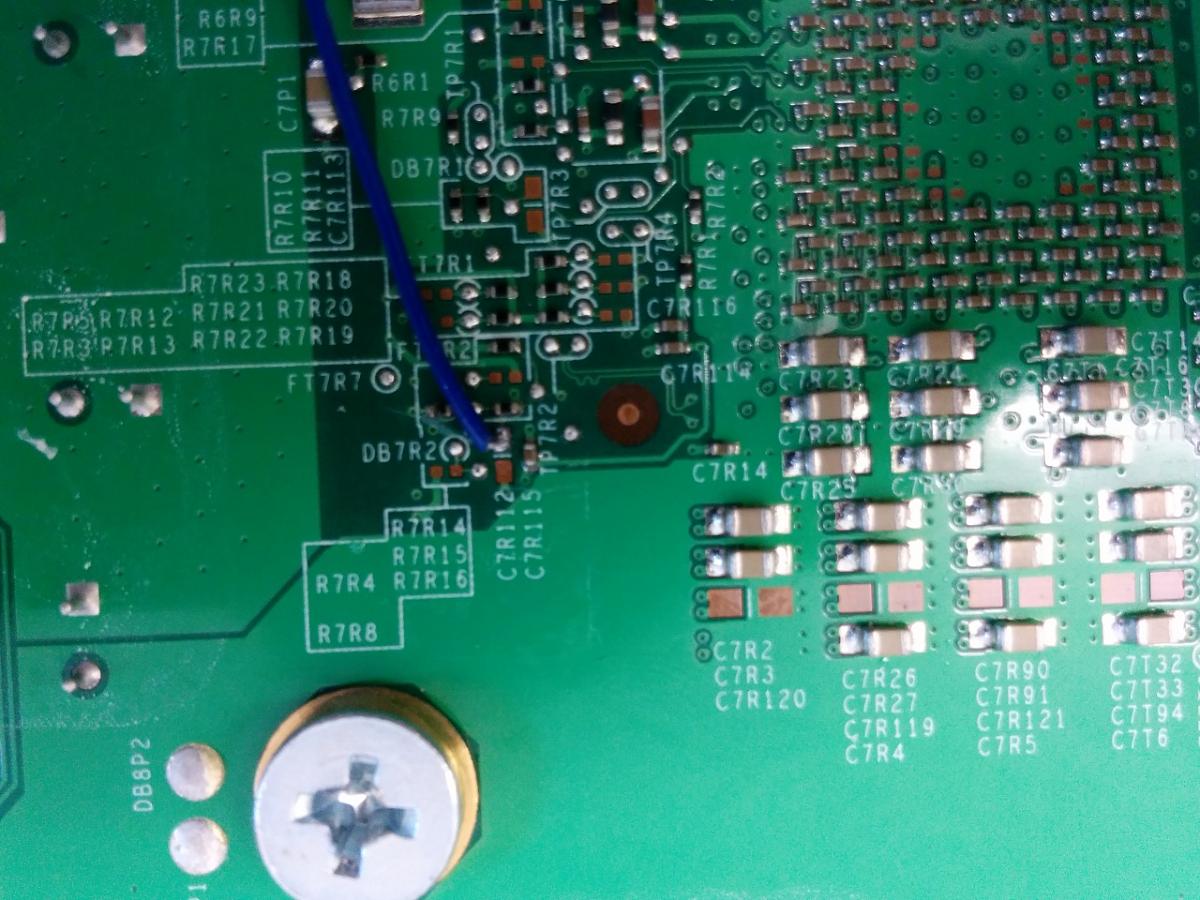

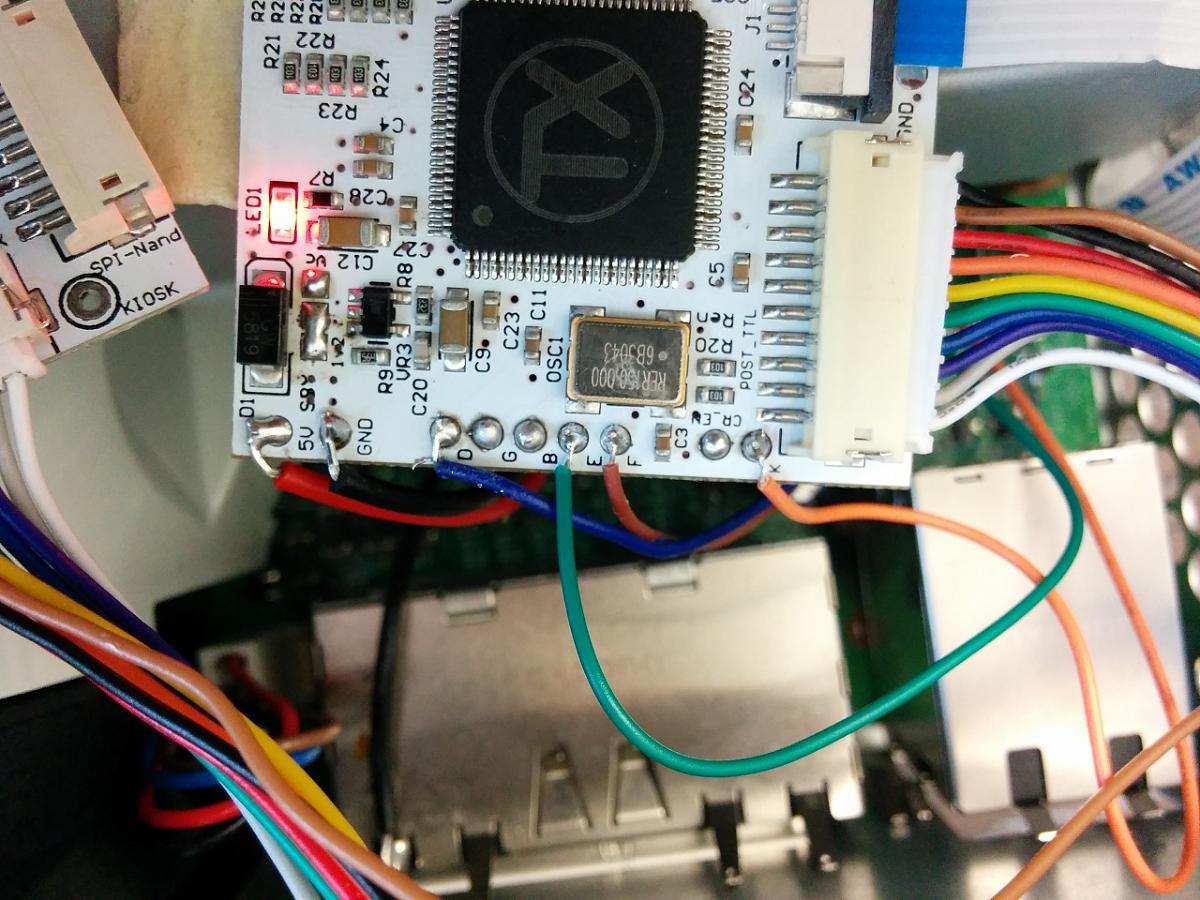

Ecco la foto con le saldature

[djonline]

Vi carico altre foto sperando di andarne a capo... grazie mille a tutti
[ATTACH=CONFIG]17121[/ATTACH]

[djonline]

Phat Selected
Version: 10
Power Up
Waiting for POST to change
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post A0 - Panic - VERIFY_SECOTP_6
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 70 - INIT_VIDEO_DRIVER
Post F8
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 12 - FSB_CONFIG_RX_STATE
Post 13 - FSB_CONFIG_TX_STATE
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post 22 - INIT_SECENG
Post 2F - RELOCATE
Post 2E - HWINIT
Post 33 - FETCH_CONTENTS_4BL_CD
Post 34 - HMACSHA_COMPUTE_4BL_CD
Post 35 - RC4_INITIALIZE_4BL_CD
Post 36 - RC4_DECRYPT_4BL_CD
Post 37 - SHA_COMPUTE_4BL_CD
Post 3A - BRANCH
Post 40 - Entrypoint of CD reached
Post 42 - FETCH_HEADER
Post 44 - FETCH_CONTENTS
Post 45 - HMACSHA_COMPUTE
Post 46 - RC4_INITIALIZE
Post 47 - RC4_DECRYPT
Post 48 - SHA_COMPUTE
Post 49 - SHA_VERIFY
Post 4B - LZX_EXPAND
Post 4E - FETCH_OFFSET_6BL_CF
Post 4F - VERIFY_OFFSET_6BL_CF
Post 50 - LOAD_UPDATE_1
Post 52 - BRANCH
Post 58 - INIT_HYPERVISOR
Post 59 - INIT_SOC_MMIO
Post 5A - INIT_XEX_TRAINING
Post 60 - INIT_KERNEL
Post 61 - INIT_HAL_PHASE_0
Post 62 - INIT_PROCESS_OBJECTS
Post 64 - INIT_MEMORY_MANAGER
Post 65 - INIT_STACKS
Post 66 - INIT_OBJECT_SYSTEM
Post 67 - INIT_PHASE1_THREAD
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post 69 - INIT_KEY_VAULT
Post 6A - INIT_HAL_PHASE_1
Post 6C - INIT_SECURITY
Post 6D - INIT_KEY_EX_VAULT
Post 70 - INIT_VIDEO_DRIVER
Post 73 - INIT_SATA_DRIVER
Post 75 - INIT_DUMP_SYSTEM
Post 77 - INIT_OTHER_DRIVERS
Post 78 - INIT_STFS_DRIVER
Post 79 - LOAD_XAM



Altro risultato.... ma non vedo niente a monitor

[pocoyo2]

@djonline:
non puoi fare più post consecutivi. Se devi aggiungere altro prima che qualcuno ti risponda edita il tuo ultimo messaggio

from Galaxy NOTE 2

[DrSchottky]

Gioca con i settings della parte JTAG.
Ma il cavo della JTAG qsb l'hai preso da un twisted pair?Cambialo (e spellalo di meno), rischi che muovendolo funga da leva e faccia un patatrac.

[zeruel85]

Hai sbagliato aud CLAMP

Inviato dal mio GT-I8150 utilizzando Tapatalk

[djonline]

Grazie per le risposte appena torno il laboratorio cambio il filo... In che senso ho sbagliato l'aud CLAMP?

Inviato dal mio Nexus 5 utilizzando Tapatalk

[Tommino81]

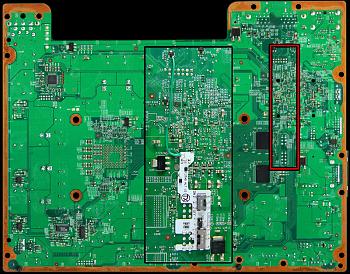

nel senso che hai sbagliato a collegare aud clamp hai collegato il filo sul pin sinistro ed invece va' nel destro
ecco qui'

[djonline]

nel senso che hai sbagliato a collegare aud clamp hai collegato il filo sul pin sinistro ed invece va' nel destro
ecco qui'

Ok cambiato il filo e corretto il collegamento dell' aud CLAMP ma niente non vedo xell

Vi posto i risultati:

Phat Selected
Version: 10
Power Up
Waiting for POST to change
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post F9
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post 31 - FETCH_HEADER_4BL_CD
Post 01
Post 51 - LOAD_UPDATE_2
Post 01
Post 71 - INIT_AUDIO_DRIVER
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 01
Post F1 - Panic - VERIFY_HEADER_CB_B
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post 22 - INIT_SECENG
Post 2F - RELOCATE
Post 2E - HWINIT
Post 33 - FETCH_CONTENTS_4BL_CD
Post 34 - HMACSHA_COMPUTE_4BL_CD
Post 35 - RC4_INITIALIZE_4BL_CD
Post 36 - RC4_DECRYPT_4BL_CD
Post 37 - SHA_COMPUTE_4BL_CD
Post 3A - BRANCH
Post 40 - Entrypoint of CD reached
Post 44 - FETCH_CONTENTS
Post 45 - HMACSHA_COMPUTE
Post 46 - RC4_INITIALIZE
Post 47 - RC4_DECRYPT
Post 48 - SHA_COMPUTE
Post 4B - LZX_EXPAND
Post 4E - FETCH_OFFSET_6BL_CF
Post 4F - VERIFY_OFFSET_6BL_CF
Post 50 - LOAD_UPDATE_1
Post 52 - BRANCH
Post 58 - INIT_HYPERVISOR
Post 59 - INIT_SOC_MMIO
Post 5A - INIT_XEX_TRAINING
Post 60 - INIT_KERNEL
Post 61 - INIT_HAL_PHASE_0
Post 63 - INIT_KERNEL_DEBUGGER
Post 64 - INIT_MEMORY_MANAGER
Post 65 - INIT_STACKS
Post 66 - INIT_OBJECT_SYSTEM
Post 67 - INIT_PHASE1_THREAD
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post 69 - INIT_KEY_VAULT
Post 6A - INIT_HAL_PHASE_1
Post 6B - INIT_SFC_DRIVER
Post 6C - INIT_SECURITY
Post 6D - INIT_KEY_EX_VAULT
Post 6E - INIT_SETTINGS
Post 70 - INIT_VIDEO_DRIVER
Post 79 - LOAD_XAM
Shutdown
Power Up
Waiting for POST to change
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post F8
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post A0 - Panic - VERIFY_SECOTP_6
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post 70 - INIT_VIDEO_DRIVER
Post 78 - INIT_STFS_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post 70 - INIT_VIDEO_DRIVER
Post F0 - Panic - VERIFY_OFFSET_CB_B
Post F8
Post F8
Post 10 - Payload/1BL started
Post 15 - FETCH_OFFSET
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post 22 - INIT_SECENG
Post 2F - RELOCATE
Post 2E - HWINIT
Post 33 - FETCH_CONTENTS_4BL_CD
Post 34 - HMACSHA_COMPUTE_4BL_CD
Post 35 - RC4_INITIALIZE_4BL_CD
Post 36 - RC4_DECRYPT_4BL_CD
Post 37 - SHA_COMPUTE_4BL_CD
Post 3A - BRANCH
Post 40 - Entrypoint of CD reached
Post 41 - VERIFY_OFFSET
Post 44 - FETCH_CONTENTS
Post 45 - HMACSHA_COMPUTE
Post 46 - RC4_INITIALIZE
Post 47 - RC4_DECRYPT
Post 48 - SHA_COMPUTE
Post 49 - SHA_VERIFY
Post 4B - LZX_EXPAND
Post 4E - FETCH_OFFSET_6BL_CF
Post 4F - VERIFY_OFFSET_6BL_CF
Post 50 - LOAD_UPDATE_1
Post 52 - BRANCH
Post 58 - INIT_HYPERVISOR
Post 59 - INIT_SOC_MMIO
Post 5A - INIT_XEX_TRAINING
Post 61 - INIT_HAL_PHASE_0
Post 62 - INIT_PROCESS_OBJECTS
Post 63 - INIT_KERNEL_DEBUGGER
Post 64 - INIT_MEMORY_MANAGER
Post 65 - INIT_STACKS
Post 66 - INIT_OBJECT_SYSTEM
Post 67 - INIT_PHASE1_THREAD
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post 69 - INIT_KEY_VAULT
Post 6C - INIT_SECURITY
Post 6D - INIT_KEY_EX_VAULT
Post 70 - INIT_VIDEO_DRIVER
Post 79 - LOAD_XAM
Most Fails(cumulative): 0xA0
Shutdown

Grazie a tutti

[Titty]

OK, domanda: quando provi ad avviar ela console il lettore è installato?

[zeruel85]

Altra domanda oltre a quella di Titty: hai messo la spunta su Aud Clamp al momento della creazione di Xell?

[djonline]

Ciao grazie per le risposte cmq. si a tutte e due con si con lettore staccato e lettore attaccato con l'hd e xell con il flag su clamp.... bho....

[DrSchottky]

Gioca coi power settings/cap sul lato JTAG.
Ah, fintanto che sei su Xell non usare il rater.

[djonline]

Gioca coi power settings/cap sul lato JTAG.
Ah, fintanto che sei su Xell non usare il rater.

Allora tra una cicca e l'altra e tra una conf e l'altra xelll ha deciso di farsi vedere... ho estrapolato la cpu key e per scrupolo ho voluto provare a spegnere e riaccendere la console.... ecco adesso xell non parte.... ????? Cosa caspita può essere??? Ho la XBOX posseduta???

Grazie

[zeruel85]

Io proverei a togliere quella basetta Jtag (senza far danni...) e farei un Aud Clamp con un paio di diodi e una resistenza. Non vorrei sia lei la colpevole, anche perchè il glitch non ha problemi, quindi il chip è ok.

[djonline]

Allora visto che xell non partiva e io però avevo la CPU key ho deciso di andare avanti lo stesso... E non capisco il perché il problema non si presenta... Nel senso che ci mette un po a partire... Ma parte tranquillamente... Bho... Chissà come mai... Spero vasi meglio la prossima volta... Una cosa... Mettiamo che volessi seguire il tuo consiglio zeruel... Come faccio sud CLAMP con diodi e risistenze??? Grazie intanto per il tempo che mi hai dedicato

Inviato dal mio Nexus 5 utilizzando Tapatalk

[Wocas_Osk]

è come conl vecchio jtag, ci sono gli schemi e i tutorial

[djonline]

Ah OK grazie non sono una cima... In questo mondo... :-(

Inviato dal mio Nexus 5 utilizzando Tapatalk
