trinity beepa ma non si accende

[antonellopiu]

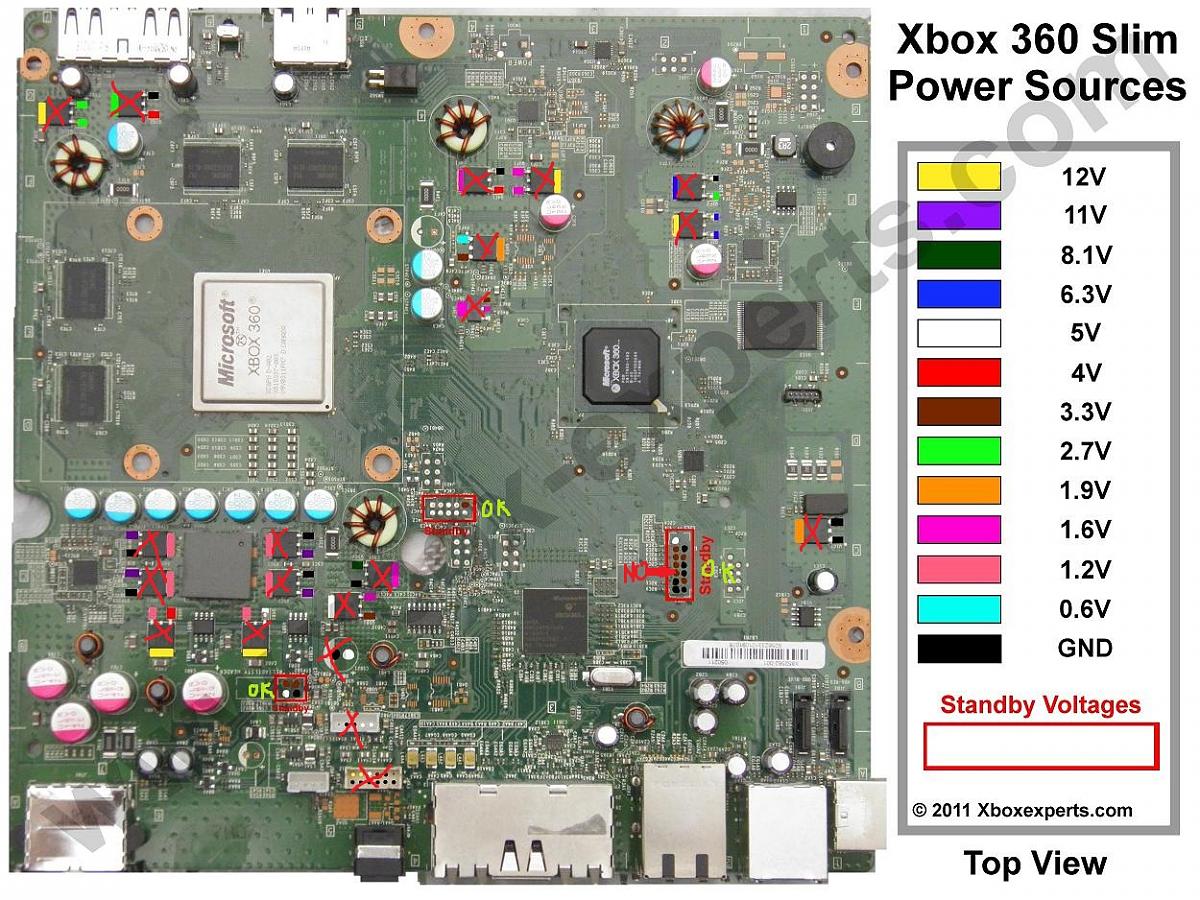

ciao a tutti. ho comprato sulla baia una console senza lettore che veniva data per funzionante ma che non veniva riparata per le solite menate (ho comprato la one....non mi interessa aggiustarla....etc...etc) Ovviamente mi arriva e invece non si accende ma fa solo il beep....non mi fa leggere la nand....provo a cercare lo schema delle tensioni e fondamentalmente il problema è in uno dei punti di lettura della nand (per gli squirtiani il punto 5 GPI01).ho provato a seguire la pista da quel punto e dopo un po' ho rinunciato perchè tra punti di via, resistenze, lente di ingrandimento ho già il mal di testa. Se non mi sono rincoglionito però la linea di 3.3v gli arriva direttamente dal southbridge.....quindi si è fuso quello? o magari è già successo a qualcuno e sa dirmi qualche componente maggiormente sospetto.....per capirci allego la foto delle tensioni slim modificata per farvi capire dove non ho tensioni.

[tsunami666]

Hai già provato a resettare la nad tramite corto sui pin?

[antonellopiu]

No.ma avevo letto da qualche parte che sulle slim non funziona......più tardi provo

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[pocoyo2]

Il SMC è in stato di reset. Vedi di seguire la pista di gpio01 e vedi se c'è qualcosa di interrotto. Anzi, a console staccata prova a vedere se gpio01 sta a massa

from Galaxy NOTE 2

[antonellopiu]

Per un po ho seguito la pista....speravo di trovare una fonte di 3.3 ma non l'ho ancora trovata...più tardi posto una foto dove evidenzio il percorso....e controllo se gpi01 è a massa.

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[fabiaiz]

ciao a tutti. ho comprato sulla baia una console senza lettore che veniva data per funzionante ma che non veniva riparata per le solite menate (ho comprato la one....non mi interessa aggiustarla....etc...etc) Ovviamente mi arriva e invece non si accende ma fa solo il beep....non mi fa leggere la nand....provo a cercare lo schema delle tensioni e fondamentalmente il problema è in uno dei punti di lettura della nand (per gli squirtiani il punto 5 GPI01).ho provato a seguire la pista da quel punto e dopo un po' ho rinunciato perchè tra punti di via, resistenze, lente di ingrandimento ho già il mal di testa. Se non mi sono rincoglionito però la linea di 3.3v gli arriva direttamente dal southbridge.....quindi si è fuso quello? o magari è già successo a qualcuno e sa dirmi qualche componente maggiormente sospetto.....per capirci allego la foto delle tensioni slim modificata per farvi capire dove non ho tensioni.

Ebay... quante fregature che si prendono asd, a me solo una volta è andata di culo, 40 euro, jasper 120 gb con 3 controller wireless, bloccata sull'aggiornamento, flashato lettore a stock, ed è ripartita

[aquilus]

Spero che tu l'abbia pagata 10 euro questa mobo...

[antonellopiu]

27 compresa spedizione..... Però ho anche la mascherina con flat funzionante e modulo RF......togli quelli che potrei rivenderli......l'ho pagata 10€....ma con tanta pazienza le ridarò vita...se non è partito il SB e se i mostri di questo forum mi aiutano un pochino.....

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[Titty]

Segui i consigli di pocoyo

[antonellopiu]

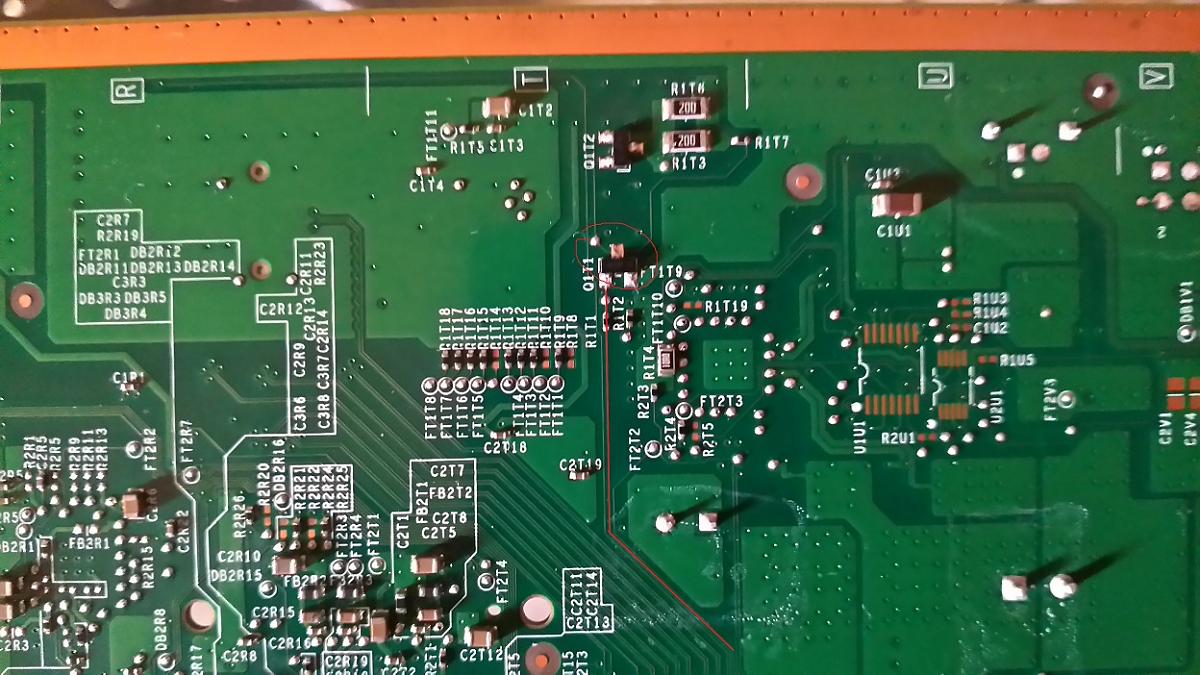

i consigli di pocoyo sono legge!! Ho provato a controllare e il gpio01 non e a massa. ho anche iniziato a seguire la pista e sono arrivato anche ad un componente che a) non so cosa sia....b) di conseguenza non so come testare se funzioni!! Vi allego la foto
ho provato anche le tensioni dei due regolatori u5a1 e u5b1 e sono corrette.

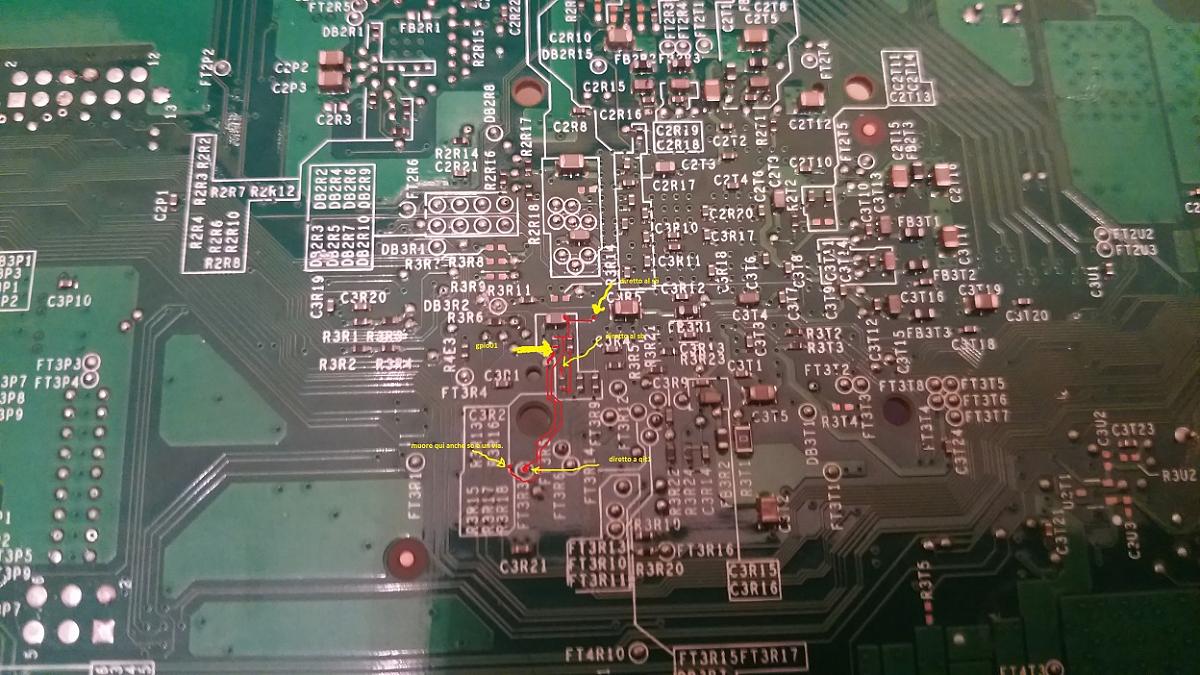

Per adesso seguendo le piste mi sono fermato qui:

e diciamo che non so più cosa fare......

[antonellopiu]

Non mi abbandonateeeee.....pocoyo babilozzo....nessuno mi può dire da dove arrivano i 3.3 nel gpio01? Ho una pista che entra nell'hana...una nel SB....e quella che passa da quel componente che non conosco....

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[pocoyo2]

Se non hai corti visibili allora è il southbridge

from Galaxy NOTE 2

[DrSchottky]

Quel punto è il testpoint della linea SMC_RST_N, che esce dall'HANA ed entra nel SB.
Quando viene messa a GND l'SMC resetta, mentre in uso normale ci sono 3.3Vcc.

Io ipotizzo un problema sull'HANA, ma prendila con le pinze (non sono un esperto di hardware toubleshooting).

P.S.: Leggo ora la risposta di pocoyo2. Come non detto...

[antonellopiu]

Purtroppo ho paura anche io che siano o hana o sb ...però il punto non è a massa!!! Non ho continuità con la massa.... Ma i 3.3v in uso normale da dove dovrebbero arrivare? Usb1?

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[pocoyo2]

O magari: l'hana non dà l'ok perché qualcosa prima di essa è in errore e pur cambiando SB e/o Hana non risolvi niente.

Comunque l'smc_rst_en attraversa almeno una resistenza che sta tra Hana e SB se la trovi si può vedere se il problema sta prima o dopo

from Galaxy NOTE 2

[DrSchottky]

L'HANA tiene tiene l'SMC resettato se c'è qualche problema su V_3P3STBY/V_1P8STBY, ossia se sono fuori scala (sia per eccesso che per difetto del 3%).
Le tensioni di standby sei sicuro che siano ok?

[antonellopiu]

La resistenza l'ho trovata..ma mi sembra apposto....dopo posto tutta la linea del percorso sopra sotto che magari può tornare utile ad altri.....ma rifaccio la domanda di prima (magari è pure stupida)...ma i 3.3v devono arrivare dal SB o dall'hana o da qualcos'altro?

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[antonellopiu]

Ma voi dite che lo tiene resettato perché? Se ho capito bene se fosse resettato non dovrei avere continuità con la massa? Drshottky.....abbi pazienza...ma cosa sono v_3p3stby e v_1p8stby???
Ho googlato e sono i due regolatori u5b1 e u5b2 giusto?? Se si allora le tensioni sono giuste....le ho straprovate

Inviato dal mio Lenovo K910 utilizzando Tapatalk

[DrSchottky]

Controlla R1T1 e Q1T1.
Poi dovresti controllare anche qualche linea in ingresso sull'HANA, ossia VAA_POR18S, AVSS_POR18S, VAA_POR33S e AVSS_POR33S.

Buon lavoro

[antonellopiu]

R1t1 è OK. Q1t1 lo controllerei volentieri se mi spiegate cosa è e come si testa.
