Jasper non glicca

[JOLLY_JOKER]

salve, sto effettuando la rgh su una jasper 16mb con dash 15574 quindi rgh2 ho estratto la nand e scritto xell ma non parte, il led di debug va regolarmente uso un coolrunner rev d non uso l'oscillatore integrato, jumper aperto, il cap chiuso con reistenza originale 000.
per il punto cpu rst ho usato sia il cavo in dotazione che un cavo coassiale ma non va lo stesso

[url]https://www.dropbox.com/s/5ikpd3lxxrrp8bz/Foto%2006-05-14%2015%2001%2051.jpg[/url]
[url]https://www.dropbox.com/s/7y47rlh9dzgjknx/Foto%2006-05-14%2015%2002%2002.jpg[/url]
[url]https://www.dropbox.com/s/y43e7puanw264mb/Foto%2006-05-14%2015%2002%2007.jpg[/url]
[url]https://www.dropbox.com/s/4pj7k35t1jm9665/Foto%2006-05-14%2017%2002%2001.jpg[/url]

[pocoyo2]

L'unica foto che ci interessava l'hai fatta da lontano e sfocata.. xD

from Galaxy NOTE 2

[TheLinuxMafia]

Le prime tre foto sono del nand reader, se hai letto e scritto la nand è ok non servono, fotografa bene i punti connessi al chip, possibilmente da molto vicino e non sfocate, già che ci sei, misura anche la tensione sul cpu_rst ed il postbit.

[genhack]

Scatti panoramici

[thunderbirddd]

a me non le apre
Mi dice errore SSL

[antonellopiu]

cambia il percorso del rst e metti del normalissimo awg30. io mi trovo bene facendolo passare sotto la mb seguendo le piste vicino che arrivano dritte parallele alla fine della scheda madre quasi al sb. E poi prova varie combinazioni del reset cleaner.......nelle mie ha sempre funzionato bene.....poi che io sappia il cap puoi anche lasciarlo aperto tanto agisce sul pll e con rgh2 non si usa.

[Wocas_Osk]

picchiatemi pure, ma io con le jasper rgh2 mi trovo benissimo con i cr3lite e clock on board
cmq, ci sono mille post riguardanti rgh2 jasper con rev.d ... chi cerca trova

[JOLLY_JOKER]

ecco le foto fatte meglio

[url]https://www.dropbox.com/s/tde1glywki1oytp/Foto%2006-05-14%2022%2029%2042.jpg[/url]
[url]https://www.dropbox.com/s/x3hms7vobx2qyvz/Foto%2006-05-14%2022%2029%2048.jpg[/url]
[url]https://www.dropbox.com/s/xqglsoa88v7018o/Foto%2006-05-14%2022%2029%2055.jpg[/url]
[url]https://www.dropbox.com/s/mjc5e14n8q3a3t6/Foto%2006-05-14%2022%2030%2009.jpg[/url]
[url]https://www.dropbox.com/s/q3gj9sv6run6jg7/Foto%2006-05-14%2022%2030%2021.jpg[/url]
[url]https://www.dropbox.com/s/6op8xd80eoz6jrd/Foto%2006-05-14%2022%2030%2051.jpg[/url]

[TheLinuxMafia]

Io non le vedo

Inviato dal mio HTC One utilizzando Tapatalk

[genhack]

Io non le vedo

Inviato dal mio HTC One utilizzando Tapatalk

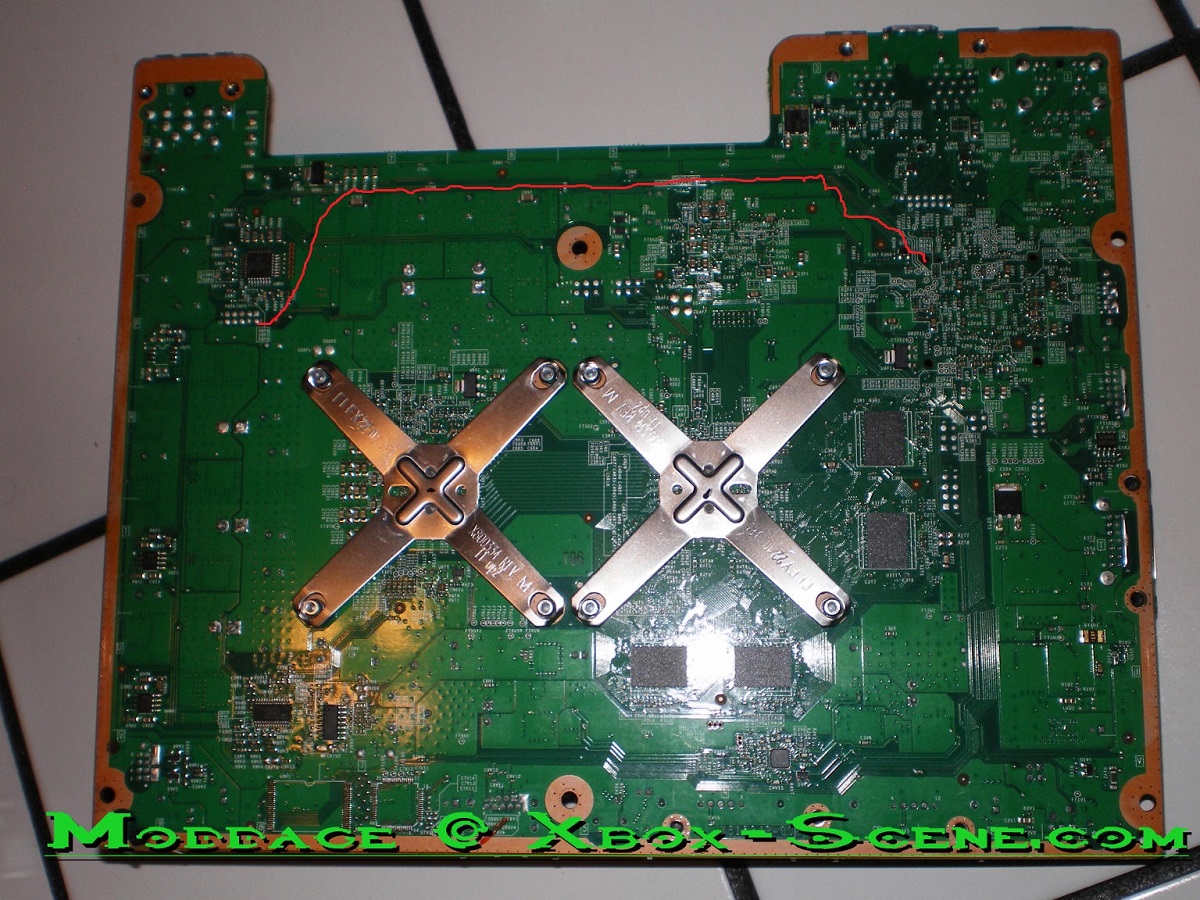

Meglio cosi, pulisci tutto e rifai le saldature usa il metodo xray per il cpu reset...

[JOLLY_JOKER]

Meglio cosi, pulisci tutto e rifai le saldature usa il metodo xray per il cpu reset...

che metodo è

[gigigadda]

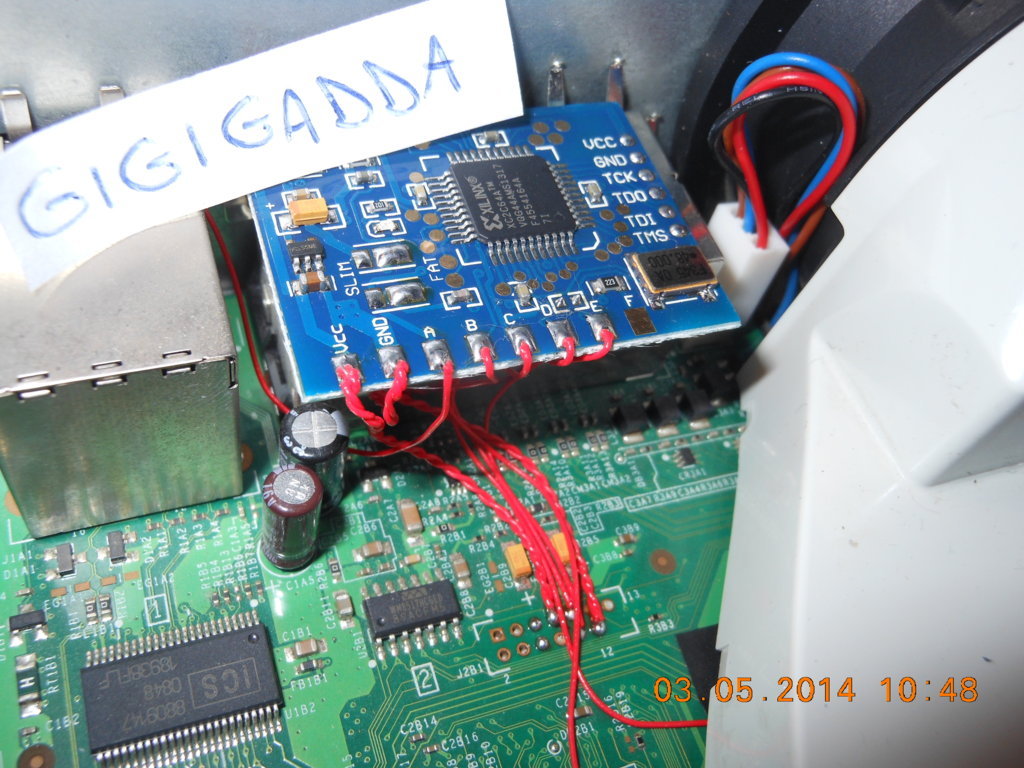

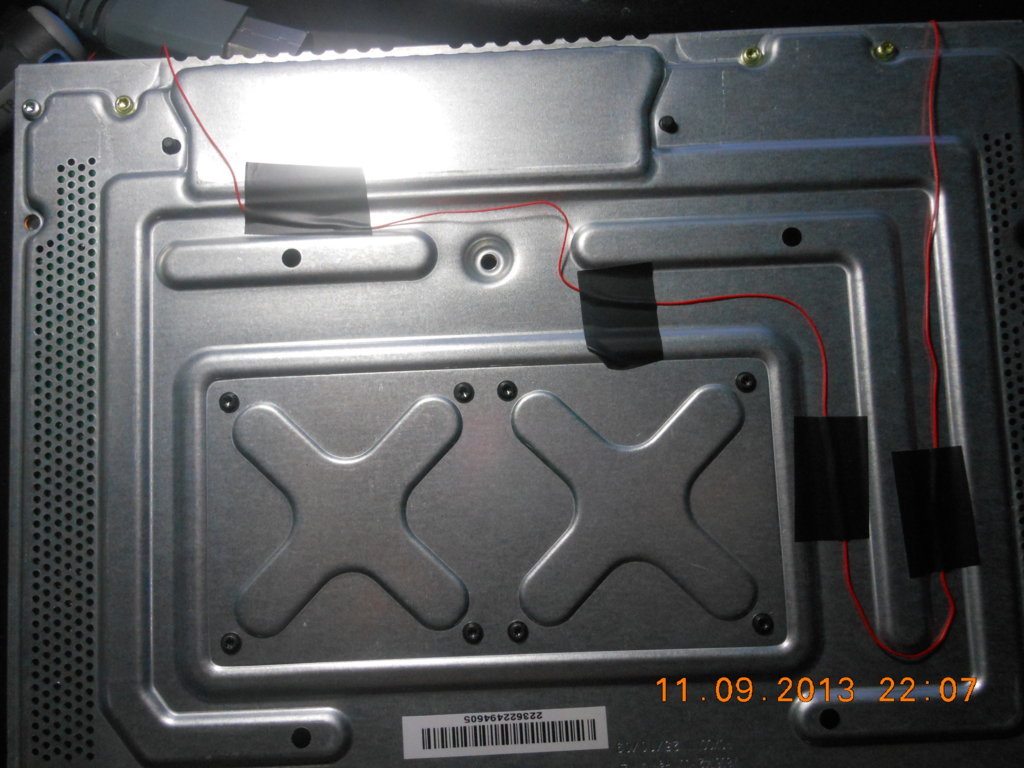

fatta una l'altro giorno Jasper rgh2 bb vedi il giro rst 70cm con timing A

[genhack]

Bella installazione gigi è da tempo che non ne vedo una tua

[gigigadda]

e da quando hanno castrato il vecchio thread... grazie per i complimenti

[genhack]

Era una manna dal cielo vedere i lavori di tutti!!

[JOLLY_JOKER]

ragazzi ho messo un cr3 lk1 chiuso lk2 chiuso lk3 chiuso lk4 tutti aperti e non parte soluzioni?
[url]https://www.dropbox.com/s/1mppgvsq8ujri66/Foto%2009-05-14%2016%2021%2050.jpg[/url]

[antonellopiu]

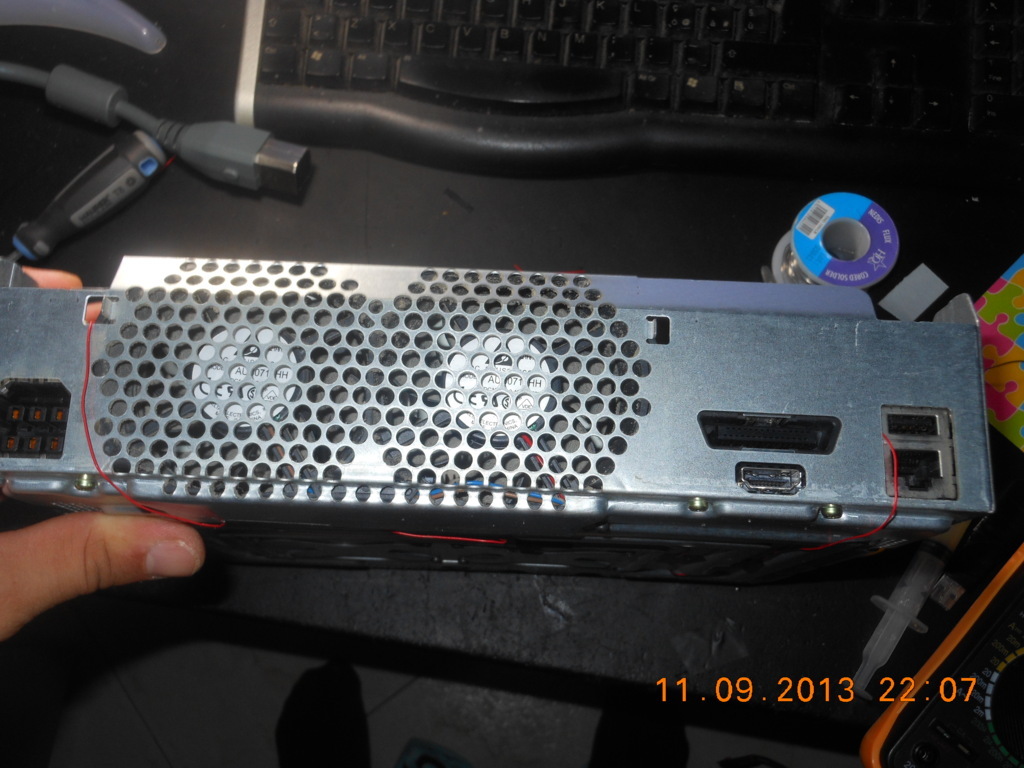

io con cr3 lite metto lk1 aperto perchè uso clock on board (perchè tu invece hai un filo collegato al punto b visto che lo hai chiuso) poi lk2 aperto lk3 2-3 e lk4 3 e 7 on con cpu rst sui 70cm con il giro che ti ho fatto vedere (alla fine è uguale al metodo x-ray come tragitto a parte che uno rimane sotto la carcassa metallica uno va fuori..) e mediamente 5-6 massimo 12 cicli parte

[JOLLY_JOKER]

io con cr3 lite metto lk1 aperto perchè uso clock on board (perchè tu invece hai un filo collegato al punto b visto che lo hai chiuso) poi lk2 aperto lk3 2-3 e lk4 3 e 7 on con cpu rst sui 70cm con il giro che ti ho fatto vedere (alla fine è uguale al metodo x-ray come tragitto a parte che uno rimane sotto la carcassa metallica uno va fuori..) e mediamente 5-6 massimo 12 cicli parte

fatto non parte lo stesso
[url]https://www.dropbox.com/s/rjz1jusc4xlelf4/Foto%2009-05-14%2022%2048%2006.jpg[/url]

[gigigadda]

ma ne hai già fatte altre di Jasper RGH2 con quel cpld?
io ne ho fatte diverse con quella configurazione di fili, timing e cpld e ti assicuro che vanno.
Anche Nexus ne ha fatta qualcuna così e mi ha confermato la bontà del passaggio dell'RST (alla fine è tutto li)
A volte puoi cercare di aggirare l'ostacolo invece che abbatterlo a tutti i costi. prendi un clonazzo Matrix V3 e tenta l'installazione, quel cpld lo usi su console dove hai più esperienza.

[JOLLY_JOKER]

ma ne hai già fatte altre di Jasper RGH2 con quel cpld?
io ne ho fatte diverse con quella configurazione di fili, timing e cpld e ti assicuro che vanno.
Anche Nexus ne ha fatta qualcuna così e mi ha confermato la bontà del passaggio dell'RST (alla fine è tutto li)
A volte puoi cercare di aggirare l'ostacolo invece che abbatterlo a tutti i costi. prendi un clonazzo Matrix V3 e tenta l'installazione, quel cpld lo usi su console dove hai più esperienza.

ho sempre usato coolrunner rgh2 jasper non me ne sono capitate mai ma altre phat si questa non parte proprio neanche xell ho provato più configurazioni comprese le vostre anche cavi coassiali, una curiosità il post out1 a che lunghezza lo fate?
