Aiuto Corona v1 led verde all'infinito

[Avalon68]

Ciao a tutti,ho una Corona V1 alla quale ho già letto le nand con jrprogrammer creato l'ecc e scritto.
Poi ho montato un proto V2 con la relativa qsb V3 filo giallo di 12 cm su post 1 e cpurst con filo schermato sulla qsb.
Ma niente ho provato tutte le combinazioni con il dip od a spostare il cpurst sui vari post ma nisba led verde che lampeggia all'infinito e nulla di nulla.
Aiut.....per favore prima che vola dalla finestra(meno male che sono al piano terra).

[tsunami666]

Foto del montaggio?

[Avalon68]

Qualche minuto ed arrivano grazie.

[Avalon68]

[Avalon68]

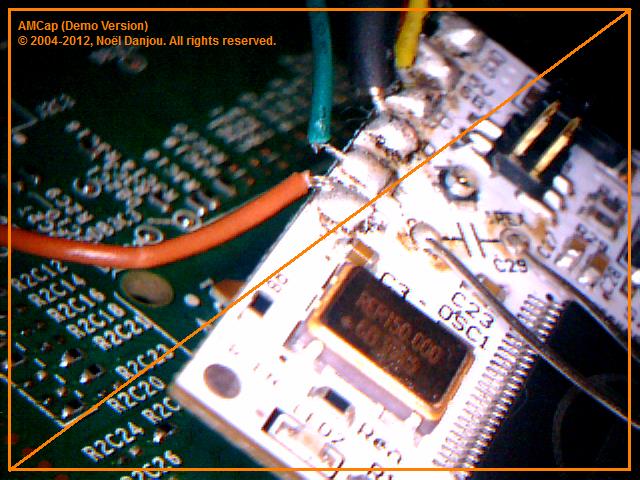

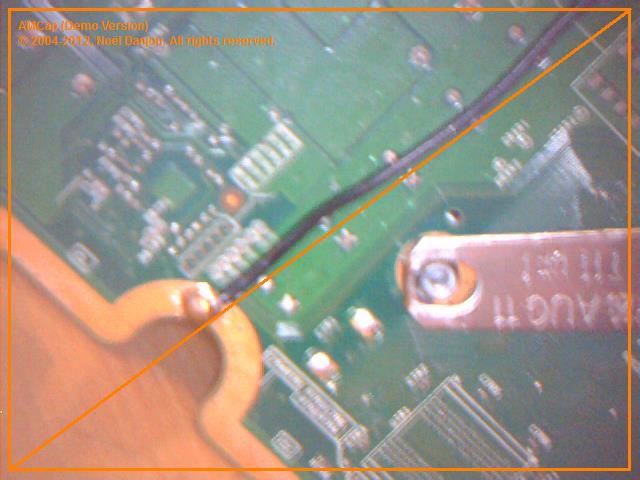

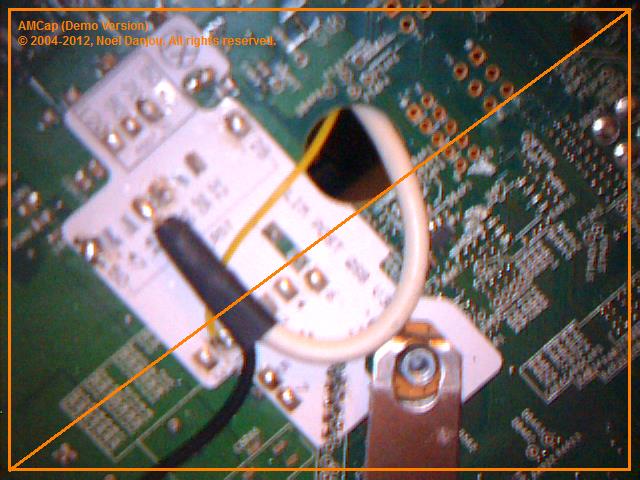

Scusa per le foto spero ti bastino calcola che anche mettendoci al posto del proto un dgx è la stessa solfa nisba di nisba led verde sempre che lampeggia.

[Salseros]

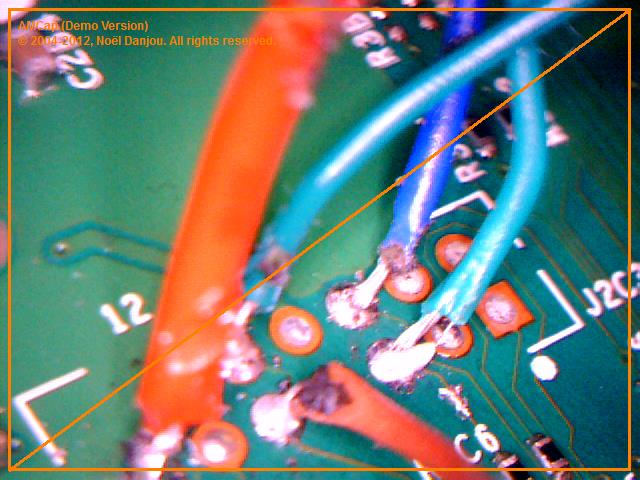

dire di rifare tutte le saldature probabilmente è riduttivo...

[genhack]

Tensione sul post? ( filo giallo)

[Pa0l0ne]

A ben vedere....ma proprio a ben vedere....c'è da rifare come minimo tutte la stagnature.

[Demon]

le saldature sono abbastanza fredde usa un po di flux

Inviato dal mio GT-I8160 con Tapatalk 2

[pocoyo2]

Io proverei senza cap su rst

from Galaxy NOTE 2

[Avalon68]

Ciao scusa il ritardo ma sono rientrato dal lavoro ora,Adesso mi rimetto all'opera ripulisco la scheda madre e ricomincio le saldature,è che a furia di togliere e rimettere è venuto un casino.
Una domanda cos'è il senza cap su rst grazie.

[pocoyo2]

Senza condensatore a disco

from Galaxy NOTE 2

[Avalon68]

Ok capito,adesso lo tolgo anche se già senza nn andava 'ho messo proprio perchè nn funzionava.

[Avalon68]

Fatto,rifatte le saldature tutti i collegamenti,ad adesso Xell parte perfetto e con tempi di avvio che vanno dai 3-5 secondi ad un max di 10-15 una figata.
Grazie tante il consiglio di togliere il condensatore e rifare le saldature è stato super,finalmente stasera che torno a casa creo il freeboot la rimonto metto in esterna il jrprogrammer e mi diverto a preparare l'hard disk glitch yeahhhhhh.
Grazie di nuovo pocoyo2 obbligato.
Un'ultima cosa è possibile con i file che ho tirato dalla console rifare il firmware per la pcb del lettore,ho a casa una matrix e sarebbe bello tornare a farlo funzionare c'è una procedura od un tutorial valido disponibile grazie di nuovo.
