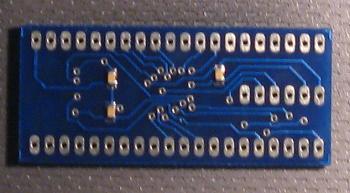

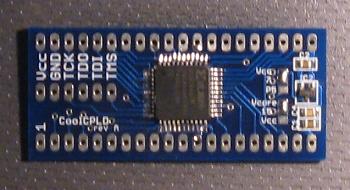

ciao ragazzi ho comprato questo chip qui venduto come XC2C64A coolrunner 2..solo che è diverso dagli altri! guardate le foto..come faccio a programmarlo? e i ponti che teoricamente andrebbero fatti che fine fanno? e le resistenze che andrebbero levate che fine fanno? un grazie a chi vorrà aiutarmi
La programmazione è la stessa... è uno dei tanti cloni del coolrunner...
Per i ponti... nn si vede scritto nulla quindi è difficile da dire
il tdo è il pin 24 del chip, il tck è il pin 11, tms 10, tdi 9... etc.. prendi come riferimento questo poi e vai...[url]http://digilentinc.com/Data/Products/CMOD/C-Mod_sch.pdf[/url]
scusami ma non capisco il tuo discorso dei pin...comunque sono riuscito a programmarlo..il problema adesso è che non so come installarloOriginariamente Scritto da rf1911
... credo sia relativamente semplice, guardi lo scheda della digilent e poi grazie ai punti che hai usato per la programmazione ti ricavi gli altri .. il pallino che vedi in angolo sul chip indica il pin 1..
ma quello schema è quindi il coolrunner già configurato per il rest glitch? (senza ovviamente le resistenze i diodi e il condensatore da aggiungere dopo per le phat) le resistenze di shunt vanno ignorate vero?

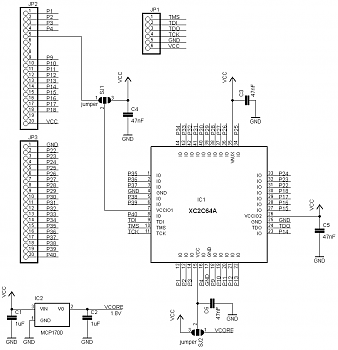

se può essere di aiuto, il venditore mi ha fornito questo schematico
.. ma non vedi che sul tuo c'è "1" in basso a sinistra?
si certo! ma forse non mi sono spiegato io bene..volevo sapere se il chip è pronto per essere montato così com'è (aggiungendoci i 3 diodi, le resistenze e il condensatore) oppure se devo levare qualche componente dal circuito e/o fare qualche ponte
comunque guardando lo schematico del mio chip con quello originale della xilinx credo che questo sia stato creato per essere programmato e montato..non credo ci sia da fare altro..vero?
aggiungo inoltre che il jumper del piedino 7 è in corto con Vcc e quello del piedino 15 con Vcore..
[comunque guardando lo schematico del mio chip con quello originale della xilinx credo che questo sia stato creato per essere programmato e montato..non credo ci sia da fare altro..vero? ] In che senso??
Per il resto, giusto.. vai come ti ho detto.
nel senso che è come se questo fosse un coolrunner 2 "normale" ma con la restistenza levata e i ponti fatti!

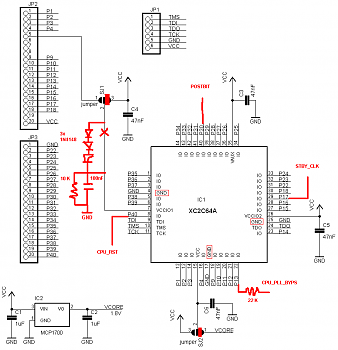

Così è come dovrebbe essere collegato, per le FAT
quindi è come dicevo io..il chip è già pronto per essere montato tranne che per le resistenze condensatore e diodi da montare...figo!
Così è come dovrebbe essere collegato, per le FAT
grazieeee!!!
scusa ma la resistenza che sta vicino i diodi e il condensatore non dovrebbe essere da 1k?
Sì è da 1k.

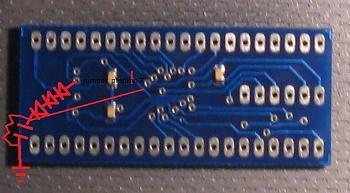

quindi giusto per fare chiarezza, la connessione diodi, resistenza e condens andrebbe fatta così?partendo dal jumper di vcc cortocirtuitata al piedino 7 del cpld molto tutto in quel modo e dove c'è la linea rossa taglio la pista?
ovviamente la connessione del diodo invece di farla li posso farla anche dal pad di Vcc tanto il jumper è in corto proprio con vcc
Si, scusa, è da 1k. Comunque lo schema che ho fatto dá per scontato che è come dice il produttore del tuo coolrunner.. io ricontrollerei il pcb, per sicurezza
