coolrunner 2 diverso..come montarlo?

[Baccello]

La disposizione dei pin è la stessa del Coolrunner ho appena controllato quindi puoi procedere con lo schema tradizionale.

[Armand]

si la disposizione è identica..il problema è che qui non ci sono da fare nè ponticelli ne da eliminare la r4 e via dicendo..e sto capendo come farlo funzionare sia su fat che su slim

[Armand]

poi non capisco perchè (riguardo allo schema che mi ha postato pocoyo2) sul coolrunner classico la serie di diodi con il condensatore e il parallelo della resistenza va da Vcc a P5 (piedino non utilizzato anche su schema della xilinx), mentre sul mio dovrebbe andare al piedino 7 dell'integrato

[Armand]

ragazzi ho trovato su internet questo schematico è per il coolrunner configurato per phat..ho fatto alcune prove di continuità col tester..e insomma tutti i conti tornano..il chip è già configurato per essere installato su di una phat..mancano solo i diodi, il condensatore e la resistenza! unica cosa..il jumper Vcc -7-P5 va impostato su 7-P5 così da rispettare lo schema!

[Armand]

ora vorrei tanto trovare uno schematico della slim così da controllare anche quello..questo chip mi è costato solo 11 euro!

[Armand]

ho trovato anche uno schematico per la slim..stasera vi posto i miei pensieri così me li commentate..siete una community unica!

[Armand]

seguendo questi 2 schemi (uno per phat e uno per slim) sono riuscito ad adattare il mio coolrunner sia per slim che per phat. vi posto sia gli schemi che ho trovato sia gli schemi adattati del mio coolrunner. visto che voi ne sapete molto più di me, aspetto commenti consigli e quant'altro

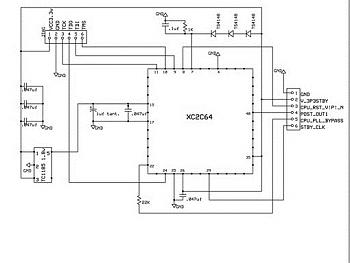

schema trovato per phat

schema trovato per slim

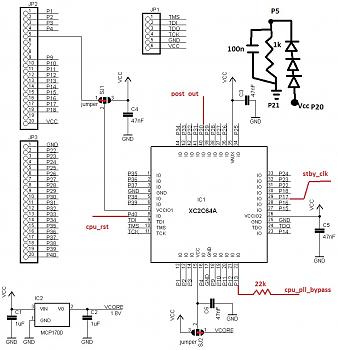

mio coolrunner per phat

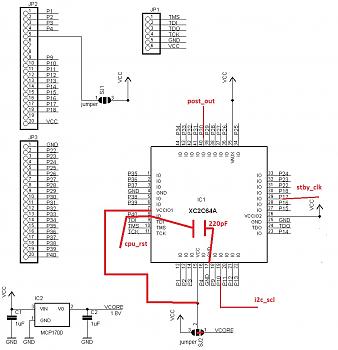

mio coolrunner per slim

[pocoyo2]

Si, vanno bene. Se vuoi usare meno componenti possibili prova la versione light

Inviato dal mio HTC Desire HD

[Armand]

non mi conviene..mi trovo bene così! grazie senti ma se levo quei condensatori per il glitch slim (come vedi nello schema li ho cancellati..sarebbero quei 3 condensatori che stanno sul retro del pcb) posso avere problemi di sognale e/o di passaggio delle correnti? grazie

[Armand]

ragazzi ma nello schema della slim non manca il pin i2c_sda?

[Armand]

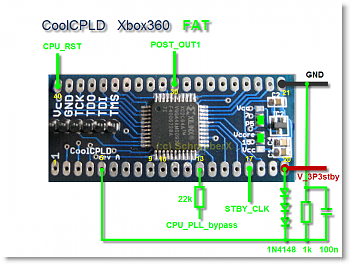

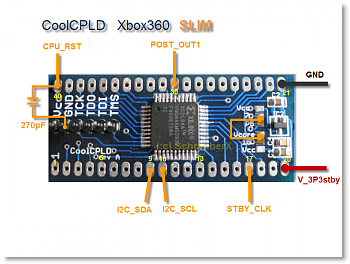

ho trovato queste due immagini su internet..semplificano e chiarificano tutto. ora il mosaico è completo. gli schemi sono disponibili per me e per tutti quelli che ne avranno bisogno. grazie a tutti quelli che mi hanno aiutato
