rater con jrunner programmer 2

[marcus78]

ciao ragazzi chi è cosi gentile da spiegarmi come si fa sto benedetto rater....
forse saro' l unico che ancora non lo usa....visto che ho il materiale non si sa mai qlc gg potrebbe servirmi..
grazie
ps è un rev d

[pocoyo2]

Il rater funziona solo con CR3pro/R-JTAG (i PROTO non so se hanno questa funzione).
Colleghi la qsb sui pad del post sulla scheda (se ce l'hai, altrimenti a filo) e attacchi il flat (o i fili sui corrispondenti pad) al CR3pro/Rjtag.
Se poi hai un chip non compatibile (come il tuo), devi fare così:

- colleghi solo VCC, GND e tutti i POST sul CR3pro/rjtag
- fai le connessioni standard RGH per il tuo chip, tranne il POST
- prendi il POSTBIT1 del CR3pro/rjtag e lo colleghi al POST del tuo chip

EDIT: altimenti vai al post #13

[marcus78]

ecco perchè non ci riuscivo...
ho un rev d ......
perfetto chiudi pure.....

[GAMEPLAYCONSOLE]

No con i PROTO non c'è il rater

[zeruel85]

Mmm... Mi sembra che il Rater si potesse fare direttamente con JRP2 senza RJtag o CR3 Pro... Cioè collegando direttamente i fili del JRP2 al postout... Sbaglio io?

[marcus78]

non saprei....
mi sembra na cagata allora.......se è limitato solo a rjtag o cr3
cmq forse si perchè da jrunner si legge il tasto cr3 rater....

bo......

[GAMEPLAYCONSOLE]

Si ma come fa a controllare il chip ?

[pocoyo2]

Zeru, non penso.. il jrp non ha i pad del post.. e poi MI È stato detto di usarlo così..

from Galaxy NOTE 2

[zeruel85]

[url]http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/16534-post-bit-trinity-quali-sono-i-punti-sulla-scheda-madre.html[/url]

Inviato dal mio GT-I8150 utilizzando Tapatalk

[Babilozzo]

Splendido ! ma se funziona anche in fake post? o solo full post? devo provare gnarrr....

[marcus78]

[url]http://www.consoleopen.com/forum/hack-xbox-360-e-xbox-360-slim/16534-post-bit-trinity-quali-sono-i-punti-sulla-scheda-madre.html[/url]

Inviato dal mio GT-I8150 utilizzando Tapatalk

lo conosci comele tue tasche sto forum......
quindi basta saldare come in figura.....
e se fosse corona è lo stesso???

[GAMEPLAYCONSOLE]

Seee grandeeee zeruel
non sapevo si potesse fare, adesso smonto la mia e lo faccio giusto così, mi piace vedere il rater

[pocoyo2]

[url]http://www.consoleopen.com/forum/sezione-xbox-360-jtag-e-reset-glitch-hack/12043-pro-rater-wire-come-collegare-il-jr-programmer-v2-senza-qsb-e-senza-cr3-pro.html[/url]

se avessi usato il tasto cerca mi avresti risparmiato una figura di cacca... XD

PS: bravo Zeru!

[Titty]

Si cmq va detto che questo sistema postato in link nn va in fake post ma solo full... quindi su trinity, corona V1 e V2

[Essereumano]

Confermo, va solo in full post , cmq per il rater andrebbe collegato anche il punto kiosk che permette di accendere e spegnere la console io lo utilizzavo più che altro per il post monitor su una trinity che non ne voleva sapere di glitchare nemmeno con proto v1...

[Babilozzo]

Si cmq va detto che questo sistema postato in link nn va in fake post

Confermo, va solo in full post

Ho la testa di legno , lo so, ma questo è il mio dubbio:

Prendo la mia corona fake post e collego il jrp v2 con 4 simpatici fili a gnd, post1 , kiosk (lato post_TTL) e EJ (lato SPI-nand)
Switch JP-3 verso JP-3 (altrimenti alimenta il connettore JTAG-XSVF)

Dal rater seleziono Cor3+ e accendo e spengo allegramente la console sempre dal rater usando i bottoni start/stop (tutti i ponti fatti)

Però ho dei risultati un pò sballati (tanto) che non vanno per niente bene, se tocco con un dito sopra o sotto il chip del jrp v2 il post monitor parte a razzo dando dei valori random ...

Ovviamente non ho usato un cr3 pro fake post ma ho su il matrix v3 clone, allora cos'ha in più il cr3 pro da permettere il funzionamento?

La mia idea farlocca è che i restanti punti del POST_TTL siano a massa, ma non ho un cr3 pro per verificare.
Ora posso provare a mettere a massa i restanti POST_TTL sul jrp v2 o me lo friggo tutto?
Ecco questo vorrei sapere Grazie

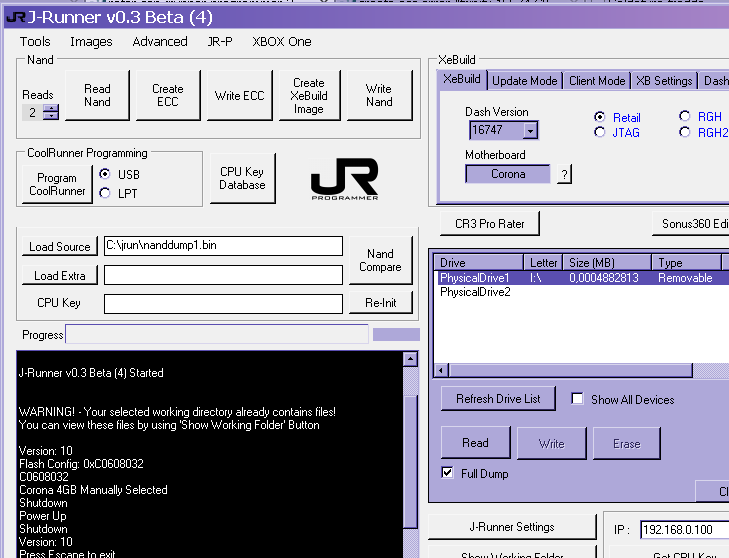

P.S. Non ho un cazzo da fare allora ho collegato tutti i fili per interfacciarmi alla SPI anche se ho una corona 4G ottengo il flashconfig e addirittura jrunner mi vede una unità di memoria come da screenshot allegato , anche se poi non fà il dump (magari potrebbe essere cmq un buon modo per sbloccare la nand senza mettere l'xtal a massa?)

Cmq sul jrp v2 ho sempre 1,1 volt circa fissi e quindi il post monitor non "monitorizza" però la console parte lo stesso... com'è possibile?

Speravo si muovesse qualcosa ora mi resta solo da mettere a massa i post ttl oppure provare con una resistenza di pull up collegata ad un + 1.8.. o pull down? mah

Edit

Ma ho fatto anche un video di come si comporta il post out monitor, se mi avvicino col dito comincia a sclerare e quando tocco il chip parte la saga dei post fasulli.. figo eh??

[rf1911]

Credo tu abbia una forte confusione.. ma davvero tanta.. ok avere tempo da perdere, bon per te, ma quello che fai non ha senso.. il cr3 pro ha il codice per fare il fakepost monitoring.. per il resto anche io una volta avevo collegato la 220 al trenino elettrico perché non trovavo l'alimentatore.. ma avevo 8 anni... una volta poi provai anche a cambiare la marmitta al mio Motron GL4, ma scordai il collettore o qualcosa di simile... me lo disse il vigile quando me lo sequestrò.. sembrava un elicottero disse...

[Babilozzo]

Ma quale confusione cazzo...Vabbè basta sapere che il cr3 pro ha il codice per seguire il post e che non è un semplice discorso di collegamenti,chiuso.
Allora il proto v1 dovrebbe avere anche lui questo codice? ora lo metto su e provo a vedere.

[Titty]

NO, perchè un conto è contare il POST un conto è monitarlo

Se hanno il full post puoi usare il Jr2 che fa il suo lavoro anche senza il Cr3Pro

Se ha fake post serve il Cr3 dedicato perchè è lui che interpreta... ho letto tardi altrimenti te l' havrei detto io

P.S
Ben vengano i test cmq hai fatto confusione... altra cosa sarebbe stato usare un Cr3 pro come Sgabello pe ril rater con matrix...

[DrSchottky]

Curiosità: come viene effettuato il post monitoring solamente con 1bit?
EDIT:Cazzata mia, a quanto pare il monitoring con fakePost (Cor 3+) mostra solo informazioni minime sullo stato del glicth.
Chiedo v̶e̶n̶i̶a̶ avena!
