Dubbio Pin Out Nand da 16 MB

[mattia23393]

Buon giorno ragazzi sto provando a fare un dual nand con lo squirt senza usare la nand+basetta sempre dello stesso team , ma uso una nand da 16 MB di una 360.
La stavo controllando e mi è sorto un dubbio

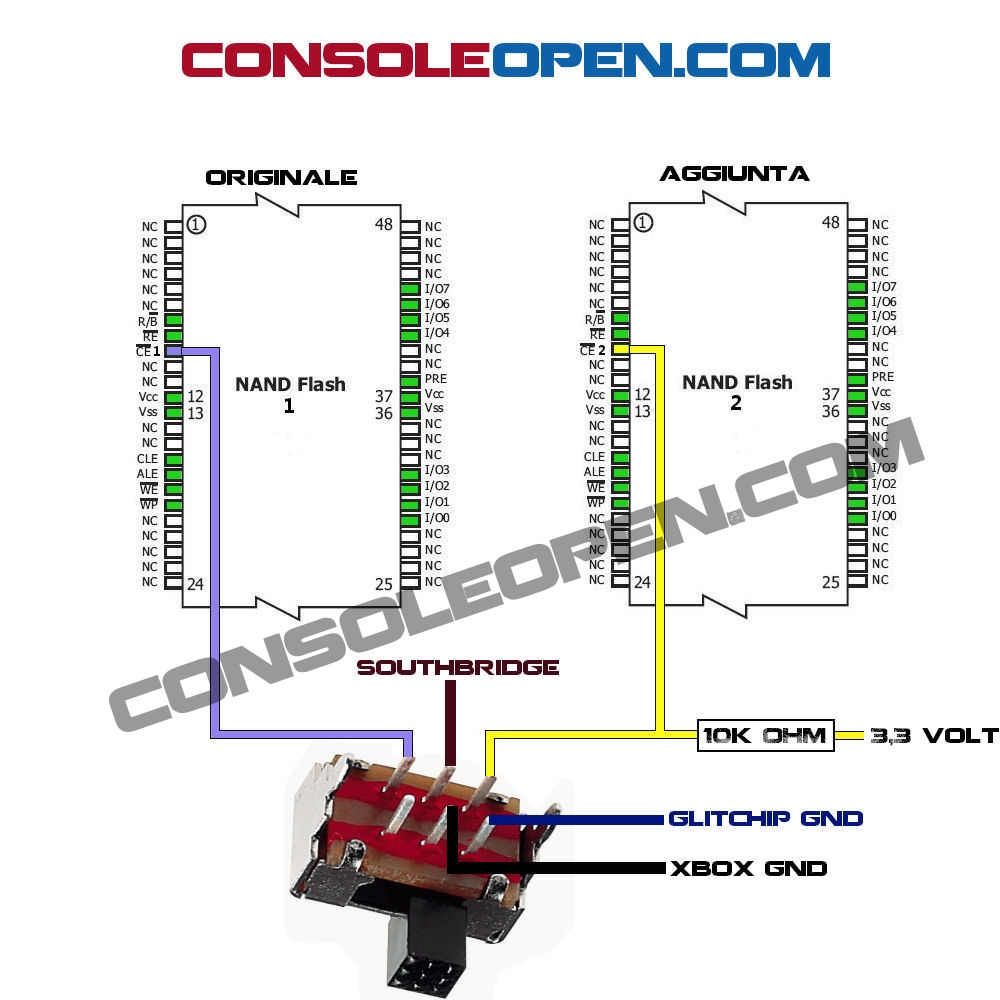

Facendo riferimento a questa immaggine:

Nella mia nand c'è continuita tra il Vss di sinistra (pin13) e Vss di destra(PIN36)
Ma non ho continuita tra Vcc di sinistra (PIN 12) e Vcc di destra (PIN 36)
Non dovrebbe essere questo il suo comportamento se non sbaglio.
La nand e funzionante secondo voi? è una HY27US08121A.

un saluto
Mattia

[Titty]

La massa o VSS è sempre la stessa... VCC può anche arrivare da 2 rami distinti

[mattia23393]

La massa o VSS è sempre la stessa... VCC può anche arrivare da 2 rami distinti

Quindi e normale che mettendo i puntali sulla nand (dissaldata) su 12 e 36 non ci sia continuita'?

Mattia

[zeruel85]

Se internamente non sono connessi tra di loro (ed è probabile che sia così), la risposta te l'ha già fornita Titty.

[guerrierodipace]

Quindi e normale che mettendo i puntali sulla nand (dissaldata) su 12 e 36 non ci sia continuita'?

Mattia

12 è Vcc
36 è Vss
se fossero in continuità potresti buttare la nand...

[Titty]

Quindi e normale che mettendo i puntali sulla nand (dissaldata) su 12 e 36 non ci sia continuita'?

Mattia

Semmai Pin 12 e 37... nn 36

[mattia23393]

Scusate ho fatto confusione con i pin.
Praticamente la massa è uguale da tutte due le parti , la 3,3v sembra essere separata è funzionante quindi.
In una nand per ps3 avevo continuita anche sulla 3,3 dx e sx e quindi mi è sorto il dubbio
-----------------------------
Quindi se una trinity , mi da beep e nessun led quando premo il tasto pwr il probelma è nell'installazzione giusto?
Mattia
