[AIUTO] Problema Costruzione Reader Corona V2

[Etwark]

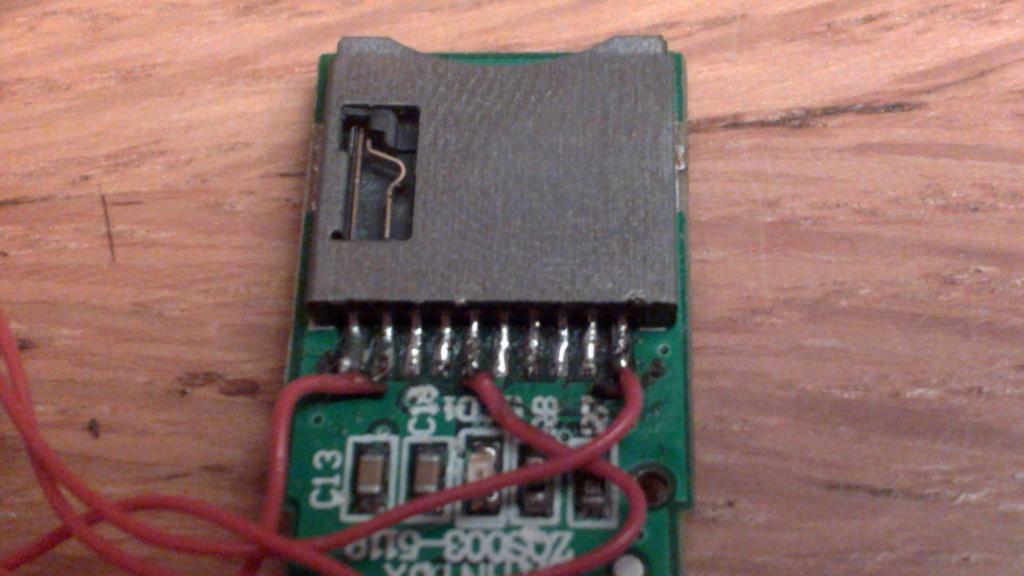

Salve a tutti oggi sono qui a chiederevi aiuto poichè ho un problema, sto per accingermi nel eseguire un RGH ad una corona V2 però sono fermo alla costruzione del reader, sono in possesso di questo reader di micro sd

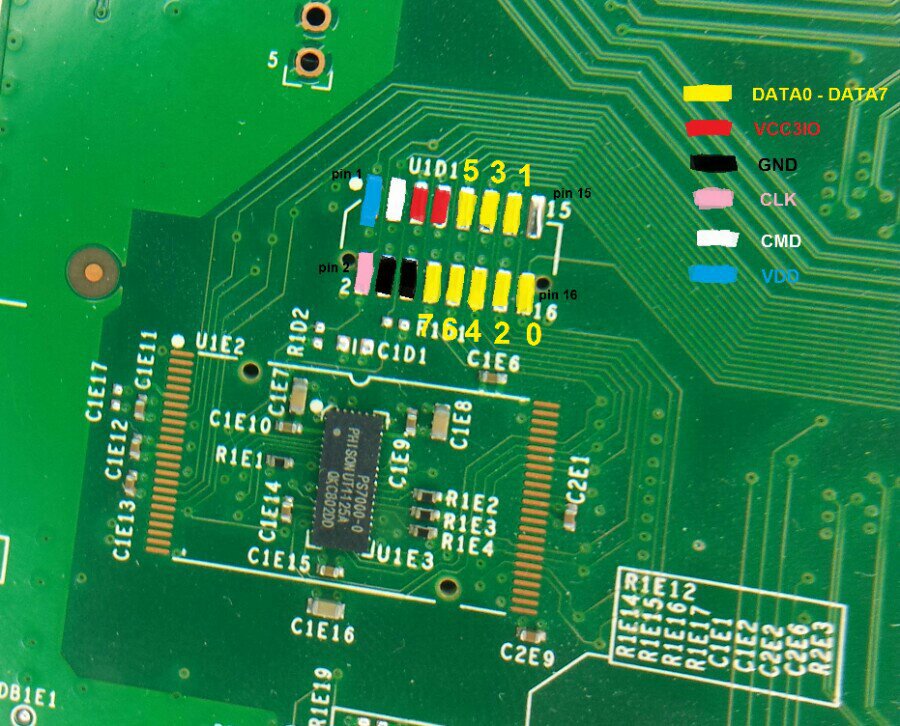

E ho preso come immagine di riferimento questa



Però non so come far combaciare i fili se qualchuno potesse segnarmeli sull'immagine con i rispettivi colori o anche scrivere qui sotto quali pin corrispondono a quali gli sarei eternamente grato


Grazie in anticipo

[Di4b0liK]

Qui trovi lo schema completo: [url]http://www.consoleopen.com/forum/tutorial-base-per-installazione-dellrgh/7368-tutorial-reset-glitch-hack-su-slim-corona-v2-4gb-automatizzato.html[/url]

[Etwark]

Quello schemo lo avevo visto però è rispetto ad una sd...io non riesco a capire come applicarlo al mio lettore..

[Razorbacktrack]

Regolati vedendo come si inserisce una microSD e vedendo quale di quei pin è il GND

Ricordati inoltre che 2 pin (tra cui uno è un altro GND) andranno in corto tra loro all inserimento di una microSD:quelli dovrai saldarli tra loro

[Etwark]

Allora piccolo aggiornamento, credo di essere riuscito a mettere giù una bozza di come dovrebbe essere il Reader, ringrazio pubblicamente @mattia23393 che mi ha indirizzato su come affrontare il problema avendo anche lui il mio stesso reader e ovviamente voi ragazzi

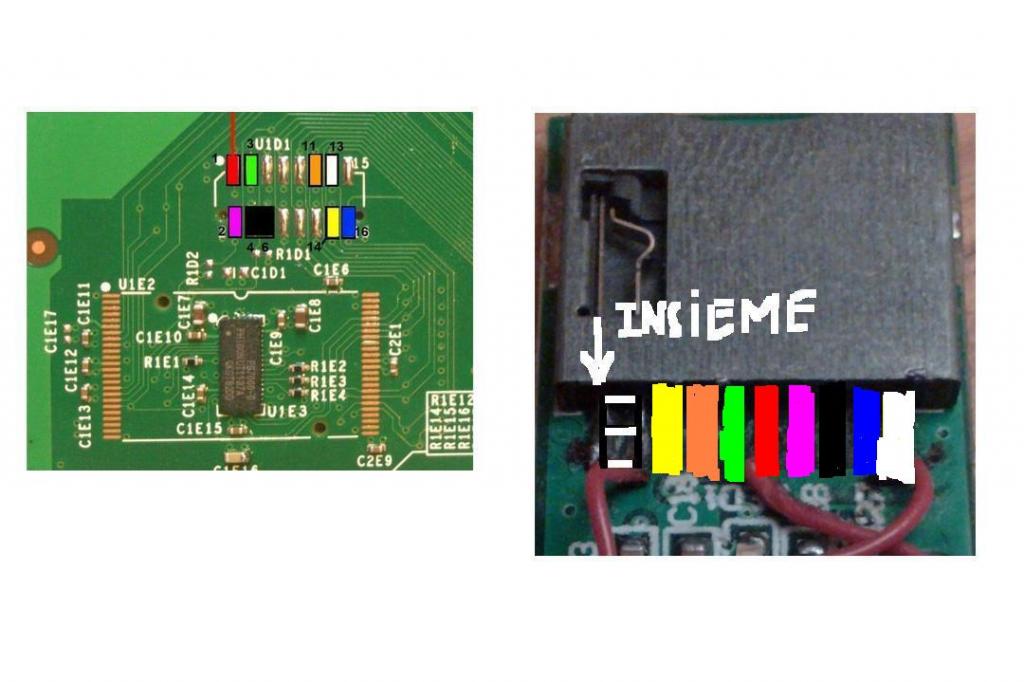

questo è quello che ho partorito questo pomeriggio



Ora mi sono rimasti solo due dubbi sul da farsi:

1) I punti collegati insieme del reader vanno collegati a qualche punto della console...?

2) io nel contare i pin non sono riuscito a farci stare il contatto numero 6 (credo essere gnd poichè indicato in nero) quel contatto può essere anche omesso..?

Grazie a tutti dell'aiuto e del supporto sei grandi

[mattia23393]

Allora i primi due vanno collegati insieme e lasciati li..Quello è un ponte che aundo inserisci una microsd fa meccanicamnete serve a far rilevare al reader la microSD.

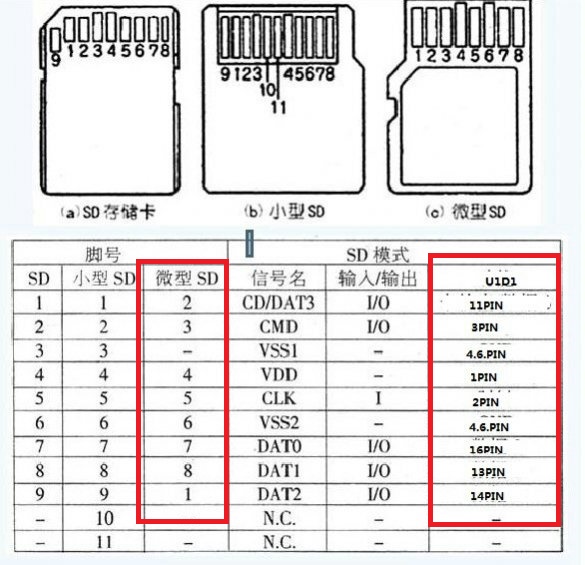

Qui ce lo schema guarda solo le due colonne evidenziate , quella di sinistra indica i pin del lettore che , avendo ponticellato i primi due , il terzo è il PIN 1 (della colonna di sinistra )e cosi via.
Fai riferimento con la colonna di destra che equivale al pad sulla scheda madre della xbox.
Es SDREADER PIN :2 ----> PIN 11 SU XBOX
SDREADER PIN : 1 ---->PIN 14 SU XBOX
e cosi via...
Spero di essere stato chiaro....

Mattia

[Etwark]

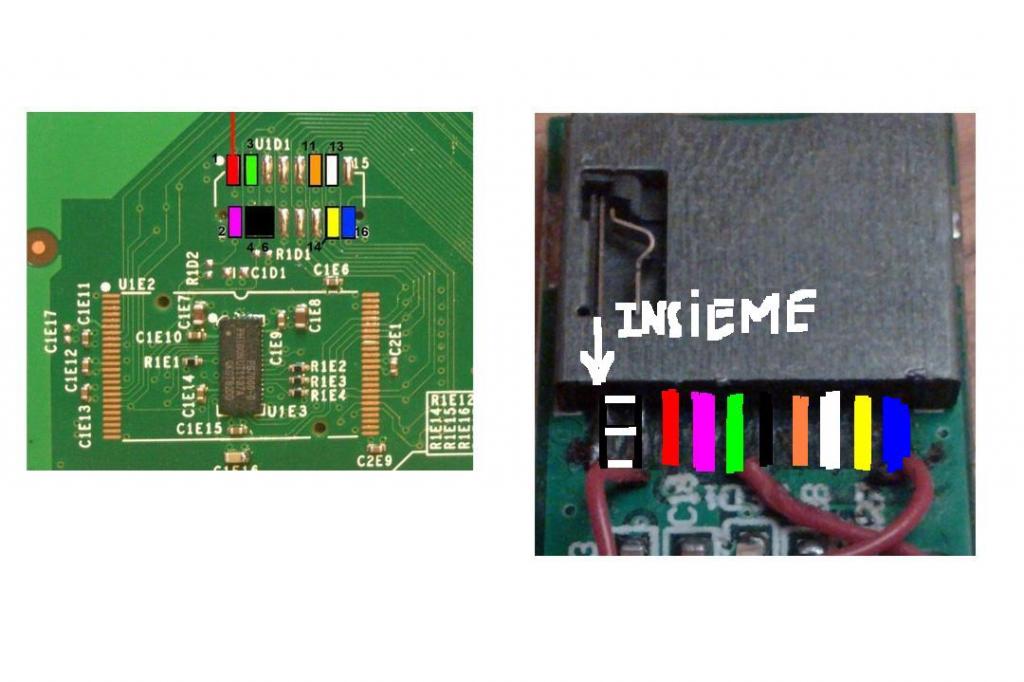

Allora ragazzi rieccomi, grazie all'immagine postatami da mattia che ringrazio ancora ho creato un concept finale di come dovrebbe essere il Reader/flasher in base alla divisione dei pin



Un'ultima cosa poi spero di non disturbare più i primi due pin vanno colegati insieme e basta giusto..?

Grazie dell'aiuto e della tanta pazienza

Buone feste a tutti

[mattia23393]

Allora ragazzi rieccomi, grazie all'immagine postatami da mattia che ringrazio ancora ho creato un concept finale di come dovrebbe essere il Reader/flasher in base alla divisione dei pin



Un'ultima cosa poi spero di non disturbare più i primi due pin vanno colegati insieme e basta giusto..?

Grazie dell'aiuto e della tanta pazienza

Buone feste a tutti

Siiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiii lascia li e basta giusto
Ps: Auguri e buone feste

[Etwark]

Ciao a tutti ragazzi, piccolo aggiornamento, ho eseguito i dump con sucesso ho ricavato la cpukey, però ora mi dovro davanti ad un piccolo problema io prima di iniziare la modifica aggiornai all'ultima dash disponibile ovvero la 2.0.16547.0, ora però controllando nei vari tools vedi Jrunner e autogg mi ritrovo come versione disponibile del freeboot la 2.0.16537.0, posso inserire quella oppure devo aspettare l'uscita del nuovo freeboot..?

Grazie a tutti delle risposte.

[mattia23393]

Ciao a tutti ragazzi, piccolo aggiornamento, ho eseguito i dump con sucesso ho ricavato la cpukey, però ora mi dovro davanti ad un piccolo problema io prima di iniziare la modifica aggiornai all'ultima dash disponibile ovvero la 2.0.16547.0, ora però controllando nei vari tools vedi Jrunner e autogg mi ritrovo come versione disponibile del freeboot la 2.0.16537.0, posso inserire quella oppure devo aspettare l'uscita del nuovo freeboot..?

Grazie a tutti delle risposte.

Non dovrei sbagliarmi , ma puoi tranquillamente tanto sempre codice non firmato che parte è.

Mattia
