Dual nand "sandwich" xbox

**zeruel85** · 06-09-13

Sì, ma mi sono reso conto di un ostacolo. L'output C per quanto riguarda un chip Squirt so dove collegarlo, ma con gli altri glitchip è un problema... L'input X va collegato al Sync della console, ok, ma l'output? :\

**zeruel85** · 06-09-13

Forse penso di aver capito. Se non si usa lo Squirt, ma un chip qualsiasi, l'output del NE555 va diretto al vias J2C3-5 sulla console, per resettare l'SMC. Quindi alla fine della fiera switchi le NAND con lo switch meccanico, e resetti l'SMC premendo il tasto Sync.

Ho detto cagate?

**gtalexandro** · 06-09-13

Originariamente Scritto da zeruel85

Ecco qui, spero sia di vostro gradimento:

Allegato 12689 Allegato 12690

Link per la basetta in PDF:
[url=http://www.mediafire.com/download/tgw71u1zx74w4jn/easyrsmc-v1.0.pdf]easyrsmc-v1.0.pdf[/url]

belli belli

sono venuti proprio bene

però io sono più un tipo praticone, mi basta uno schema unifilare dei vari collegamenti tra i componenti che li voglio montare sulla millefori, fatto così non riesco ben ad interpretarlo

(il problema sono io eh)

edit: ok l'ho rifatto come sono abituato io, guarda se ho fatto qualche errore anche se non mi pare:

**zeruel85** · 06-09-13

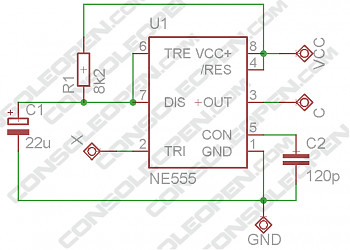

Sì lo schema mi sembra giusto, confrontalo con il mio schematic se vuoi, ma direi che è ok.

Dual nand "sandwich" xbox-easyrsmc-schematic-v1.0.png

EDIT: hai cannato il verso del condensatore elettrolitico, il catodo va a massa, per il resto mi sembra giusto.

**gtalexandro** · 06-09-13

ok bene! Ora un paio di domande: dove vanno attaccati X, C e VCC ? Secondo: chi ha coraggio di testare per primo ?

**zeruel85** · 06-09-13

Bella domanda. Allora per Vcc e GND è semplice, Vcc è una 3V3 e GND è la massa, le pigli dalla console, soliti punti noti. Per quanto riguarda la X va collegata al Sync, e la C è il vero dubbio amletico. Io proverei a collegarla a J2C3-5, dopodichè scriverei un freeboot sulla nand secondaria con ventole a palla, tipo 100% di velocità. A quel punto, quando spengi la console e ribooti con nand primaria, se premi sync dovrebbe resettare smc e te ne accorgi perchè le ventole partiranno standard da nand primaria. Se invece partono ancora a palla, esperimento fallito.

**gtalexandro** · 06-09-13

Originariamente Scritto da zeruel85

Bella domanda. Allora per Vcc e GND è semplice, Vcc è una 3V3 e GND è la massa, le pigli dalla console, soliti punti noti. Per quanto riguarda la X va collegata al Sync, e la C è il vero dubbio amletico. Io proverei a collegarla a J2C3-5, dopodichè scriverei un freeboot sulla nand secondaria con ventole a palla, tipo 100% di velocità. A quel punto, quando spengi la console e ribooti con nand primaria, se premi sync dovrebbe resettare smc e te ne accorgi perchè le ventole partiranno standard da nand primaria. Se invece partono ancora a palla, esperimento fallito.

mmm, ok. Ma non c'è uno schema ufficiale del team squirt per collegare la qsb board ? Mi sembra strano

p.s lo schema evidentemente l'ho corretto mentre scrivevi, dimmi se è giusto adesso

**Razorbacktrack** · 06-09-13

Si ,lo schema c'è,ma per chip squirt

**gtalexandro** · 06-09-13

Originariamente Scritto da zeruel85

Bella domanda. Allora per Vcc e GND è semplice, Vcc è una 3V3 e GND è la massa, le pigli dalla console, soliti punti noti. Per quanto riguarda la X va collegata al Sync, e la C è il vero dubbio amletico. Io proverei a collegarla a J2C3-5, dopodichè scriverei un freeboot sulla nand secondaria con ventole a palla, tipo 100% di velocità. A quel punto, quando spengi la console e ribooti con nand primaria, se premi sync dovrebbe resettare smc e te ne accorgi perchè le ventole partiranno standard da nand primaria. Se invece partono ancora a palla, esperimento fallito.

l'x però non è collegato al sync, sullo schema ufficiale squirt lo attaccano qui:

È la stessa cosa ?

**Razorbacktrack** · 06-09-13

Si,è il sync

**sparco1990** · 06-09-13

il vcc minimo per l'NE555 è 5 volt

**zeruel85** · 06-09-13

Originariamente Scritto da sparco1990

il vcc minimo per l'NE555 è 5 volt

Sugli schemi Squirt mi pare pigli la 3V3 dal solito condensatore però.

Inviato dal mio GT-I8150 con Tapatalk 4

**sparco1990** · 06-09-13

Dal datasheet risulta minimo 4.8v

Inviato dal mio GT-I9001 con Tapatalk 2

**gtalexandro** · 07-09-13

ragazzi ho bisogno di un piccolo aiuto. Potete dirmi se ci sono punti alternativi per VCC, VSS e il PRE ? Altra cosa, cu corona è sempre obbligatoria la resistenza da 10kΩ ?

**gigigadda** · 07-09-13

vabbè la 3V3 e GND alternativi non c'è bisogno che le li indichiamo... stai facendo un dual nand dovresti saperlo... il pre sinceramente non saprei neanche se sia necessario collegarlo visto che sulle nand aggiuntive (vedi squirt e Thunder) non sono menzionate...
PRE (Power ON Read Enable, Lock/unlock) su questo posso fare una prova al volo uno di qst giorni....
