Discussione: Problema corona v3

  1. #1
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591

    Problema corona v3

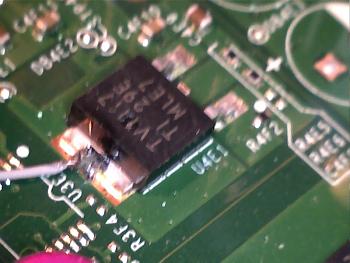

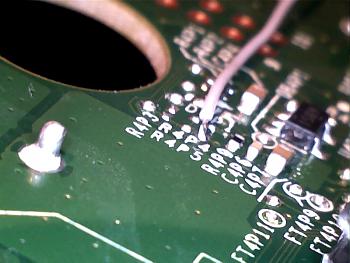

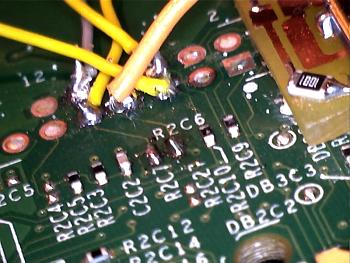

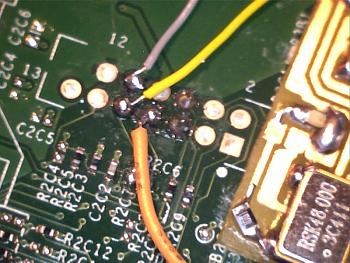

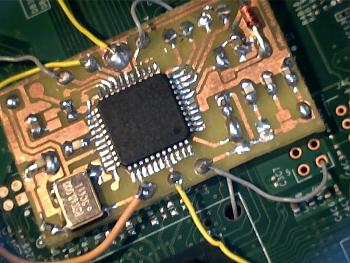

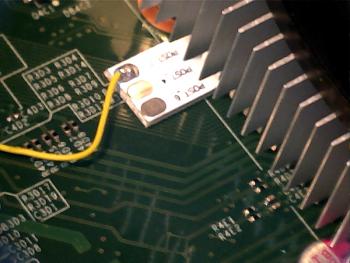

    Salve ragazzi ho un problema con questa corona v3. Ho ponticellato le 2 resistenze mancanti, letta nand con autogg (jrunner non vuole funzionare) scritto Xell reloaded (successivamente provati gli altri 2 xell), iniettato, installato il chip ma non debugga. Il chip che uso è uno dei primi modelli fatti da pocoyo che ho tolto da una corona v2 che funzionava tranquillamente. Sto usando il postfix adapter. Ho fatto delle prove con il tester e i risultati sono questi: SDA 3,3V SCL 3,3V POST 2,10V e in pratica l'RST mi da 0 e siccome questo chip ha bisogno della 1,8V l'ho attaccata in un punto dove in pratica arriva la 1,8V ma mi da 0 lo stesso. Posto tutte le foto che ho fatto....scusate per la qualità ma le ho fatte con il microscopio. Rimettendo la nand originale parte tranquillamente

    Problema corona v3-foto1.jpgProblema corona v3-foto2.jpgProblema corona v3-foto3.jpgProblema corona v3-foto4.jpgProblema corona v3-foto5.jpgProblema corona v3-foto6.jpg

  2. #2
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    controlla bene il debug, se non debugga proprio o emette un minuscolo flash a intervalli regolari...
    p.s. fili troppo spellati su alcune parti e i punti nand lasciano a desiderare, sei a rischio corti

    edit : riletto meglio ha ragione armand... devi avere la 1,8 altrimenti non credo funga qualcosa...
    Ultima modifica di gigigadda; 13-08-13 alle 21: 49

  3. #3
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,033
    collega la 1.8 qui e rst a c5r11


  4. #4
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Ok collegata la 1,8V mi da i valori giusti ma mi rimane sempre 0 su RST. Sto provando a programmarla con i vari timing A,B,C,D,E ma nulla. Ho rifatto meglio anche le saldature e ho collegato anche RST al c5r11
    Ultima modifica di PLMD; 14-08-13 alle 09: 58

  5. #5
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,033
    se il rst non va nemmeno su C5R11 spostalo su FT3T10

  6. #6
    Vip Member L'avatar di gigigadda
    Data Registrazione
    Jul 2011
    Località
    Molfetta
    Messaggi
    1,430
    controlla le tensioni sul post, devi avere 0 con uno sbalzo a intervalli regolari, non saprei se sul reset c'è sempre tensione o anche li è a intervalli regolari... e non hai detto se non
    debugga proprio o flash impercettibile ogni tot secondi...(a me è capitato con l'ultima V3 ed era un problema di pulizia dei contatti)

  7. #7
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Citazione Originariamente Scritto da gigigadda Visualizza Messaggio
    controlla le tensioni sul post, devi avere 0 con uno sbalzo a intervalli regolari, non saprei se sul reset c'è sempre tensione o anche li è a intervalli regolari... e non hai detto se non
    debugga proprio o flash impercettibile ogni tot secondi...(a me è capitato con l'ultima V3 ed era un problema di pulizia dei contatti)
    Scusa hai ragione....non ho nessun debug....ora sul post ho 0 con intervalli a 0,1 cosa che ieri non faceva ma mi dava addirittura 2,10V. Armand ho provato anche su ft3t10 ma sempre solita cosa.....il bello è che da originale parte tranquillamente quindi non credo che ci siano corti o altre cose simili.....magari è il chip che si è rotto

  8. #8
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Problema corona v3

    Imposta il chip come da foto


    from Galaxy NOTE
    "... quando il domani verrà, il tuo domani sarà!"

  9. #9
    Regular Member
    Data Registrazione
    Sep 2012
    Località
    Villa di Briano (CE)
    Messaggi
    269
    Controlla bene il pinout del postfix adapter forse non c'è contatto con la ball. A me capitò la stessa cosa, in pratica il pinout non era venuto a contatto con la ball.

  10. #10
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Salve ragazzi sono stato via 10 giorni e riapro questa discussione.....ho risolto il problema del chip.....in pratica era il postfix difettoso e cambiandolo ora il chip debugga ma c'è un altro problema.....debugga all'infinito. Ho flashato xell reloaded tramite autogg e il chip sto provando a programmarlo con i vari timing A-B-C-D-E ma sempre stesso risultato.
    Un ringraziamento ad alias3103 e a pocoyo2 per i consigli

  11. #11
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Problema corona v3

    Citazione Originariamente Scritto da PLMD Visualizza Messaggio
    ...Un ringraziamento ad alias3103 e a pocoyo2 per i consigli
    Gli altri potrebbero dispiacersi...

    In originale funziona?


    from Galaxy NOTE
    "... quando il domani verrà, il tuo domani sarà!"

  12. #12
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Anche agli altri hai ragione si in originale parte tranquillamente....ma in teoria non dovrebbe "fischiare" il chip?

  13. #13
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Non lo fa su tutte..
    Controllato che non siano invertiti SDA e SCL? Configurato il chip come da foto?

    Inviato dal mio GT-N7000 usando Tapatalk 4
    "... quando il domani verrà, il tuo domani sarà!"

  14. #14
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Si il chip è configurato come da foto e sda ed scl sono corretti. Stavo leggendo di posizionare il chip sopra l'uscita video....potrebbe risolvere qualcosa? Nel frattempo ci provo e vediamo un pò

  15. #15
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Allora ho messo il chip sulla porta video ma è sempre la solita cosa......ho scritto ecc tramite jrunner e iniettato con autogg ma non cambia nulla. A sto punto non so più cosa fare

  16. #16
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361

    R: Problema corona v3

    Mi duole dirlo, ma.. Hai provato un altro chip?

    from Galaxy NOTE
    "... quando il domani verrà, il tuo domani sarà!"

  17. #17
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Mi duole dirlo, ma.. Hai provato un altro chip?

    from Galaxy NOTE
    No al momento non ho altri chip....credi che sia quello il problema? Forse dovrei riuscire a procurare uno squirt nel caso provo con quello

  18. #18
    Regular Member
    Data Registrazione
    Sep 2012
    Località
    Villa di Briano (CE)
    Messaggi
    269
    Prova un cavo di 50 cm per il postbit.

  19. #19
    Open Member
    Data Registrazione
    Oct 2012
    Messaggi
    591
    Niente da fare neanche con il post da 50.....

  20. #20
    Regular Member
    Data Registrazione
    Sep 2012
    Località
    Villa di Briano (CE)
    Messaggi
    269
    Prova di 70 cm
