Xbox fake sd

[alias3103]

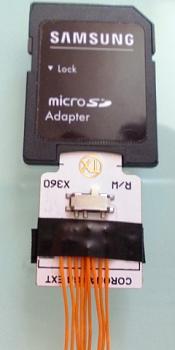

Salve a tutti. Cosa ne pensate di questa Fake Sd:

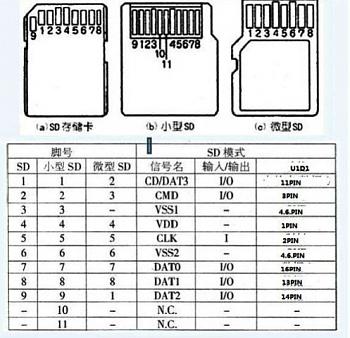

ho seguito questa guida:
funzionerà?

[Razorbacktrack]

perchè non dovrebbe funzionare ?

[alias3103]

Mi serve un parere di un esperto perché io non sono un professionista stò cercando di imparare dalla comunity

[Razorbacktrack]

se lo schema l'hai seguito nel modo giusto allora deve funzionare (con il lettore sd giusto)

[oppilif]

Occhio anche all'adattatore usb sd che spesso è lui ad essere incompatibile!

[alias3103]

Essendo un adattatore microsd ho seguito lo schema 3 ed al punto 6 in particolare ho saldato un cavo doppio proprio per poter essere saldato sul punto 4-6 del u1d1.

[zeruel85]

Bastava una massa, così come i data, basta solo il data0 e anche la resistenza da 68 Ohm non è necessaria.

[alias3103]

Ciao zeruel cosa ne pensi ? ho cercato di sfruttare l'adattatore tx per non buttarlo visto che la qsb non può essere dissaldata.

[zeruel85]

Ciao, penso che sei i collegamenti sono giusti, l'unico problema potrebbe derivare dal lettore SD e dalla sua compatibilità o meno con la console, niente di nuovo rispetto a quello che ti hanno già detto gli altri.

[Salseros]

Ciao zeruel cosa ne pensi ? ho cercato di sfruttare l'adattatore tx per non buttarlo visto che la qsb non può essere dissaldata.

Perché mai non sarebbe possibile dissaldarlo?

[alias3103]

Per quanto riguarda la qsb per non rovinare i contatti ho sempre evitato di toglierlo.
Per quanto riguarda il lettore della scheda penso di utilizzare l'adattatore che è uscito con tx 4 gb nand write/reader ed il lettore del portatile visto che mi ha sempre letto la nand.

[kalice123]

Sei stato fortunato, io ho provato su 2 pc e 2 portatili senza risultati. poi ho visto un adattatore e mi sono detto buttiamoli questi 10 euro.... e sono stato fortunato.

[alias3103]

Bastava una massa, così come i data, basta solo il data0 e anche la resistenza da 68 Ohm non è necessaria.

Ciao zeruel. scusami se ti disturbo. Vorrei capire una cosa. Io ho predisposto la microsd tx come da schema e volendo seguire il tuo consiglio quindi se non collego alcun cavo al pin 1 e 8 ed al pin 6 solo uno deve funzionare lo stesso?

[zeruel85]

I pin utili sulla microSD, in base alla foto che hai postato nel primo post, sono:

CMD --> pin 3
VDD --> pin 4
CLK --> pin 5
VSS --> pin 6
DAT0 --> pin 7

Il VSS è il GND (o massa), ne puoi collegare anche solamente uno sulla mobo, senza star lì a sdoppiare i fili...

[alias3103]

I pin utili sulla microSD, in base alla foto che hai postato nel primo post, sono:

Il VSS è il GND (o massa), ne puoi collegare anche solamente uno sulla mobo, senza star lì a sdoppiare i fili...

Grazie gentilissimo come sempre.
