Problema R-Jtag su una Falcon

[Tommino81]

fatto anche aud_clamp ma non cambia nulla
ora vedrò di provare con un reflow e poi vi faccio sapere

ma perchè reflow ? "se da originale non ti dà problemi?
aspetta anche il parere del pusher o fai la prova che ti ha detto marchisio "la consolle da originale non ti dà problemi
anche io inizialmente leggendo ho pensato al reflow o rework e quel che sia !
ma pensandoci bene a originale la consolle non ti dà problemi, quindi vai ad esclusioni e fai la prova dello xell come suggerito da marchisio !
poi si vedrà dopo che fare

[McFofo46]

Allora si Xell parte sempre e senza problemi avrò fatto 10 avvii e parte sempre al 1-2 ciclo.....

ok il reflow non lo faccio immaginavo che se con dash originale parte tutto correttamente anche freeboot lo deve fare

ora proverò a generare la dash originale come suggerito da marchisio ma quali punti dovrei escludere per fare questa prova?

[MARCHISIO80]

Escludi tutta la parte jtag..in pratica dissalda il qsb jtag e pulisci bene la zona...almeno cominci ad escludere delle variabili


Cmq il tuo sembra quasi un problema "RGH2"...vediamo un po'

[McFofo46]

Allora , ho dissaldato la QSB Jtag e lasciato collegato tutto il resto (5v/GNG/D/E/F/K e POSTOUT) , ho generato la retail come mi hai detto e flashata nella nand ma non parte , dopo un pò compaiono i 3 led rossi

[The Pusher]

Se xell parte in r-jtag (se fosse un problema qsb ti darebbe anch'esso E79) il reflow nn esiste come variabile, la console funziona bene.
Il tuo mi pare piu' un problema di freeboot Jtag. Escludi il resto

[The Pusher]

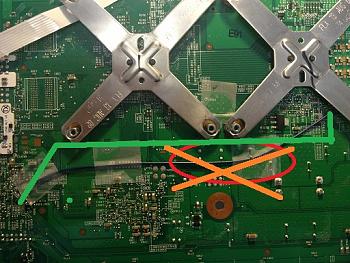

Eccolo la il reset passato in una zona che crea beghe dalle foto!

fallo parre rasente alle x e dritto e vedui che tutto funzionera'

[The Pusher]

eccola,prova cosi'

[Netkar]

appoggio il pusher avevo pensato la stessa cosa

[McFofo46]

eccola,prova cosi'

Appena provato anche questa ma nulla parte ma si blocca alla fine dell'animazione del logo

[The Pusher]

Ok, allora prova a passare il reset tra i condensatori del sata, quando risbuca dall'hole del south

[Stryp]

Io direi di provare anche l'alternativo CPU_Reset
Grazie al pusher ho risolto così su una ..

[McFofo46]

Ok, allora prova a passare il reset tra i condensatori del sata, quando risbuca dall'hole del south

Provato ma con lo stesso esito

[McFofo46]

Io direi di provare anche l'alternativo CPU_Reset
Grazie al pusher ho risolto così su una ..

Ho provato ma così non mi parte per nulla

[The Pusher]

Bhe con l'alternativo devi cambiare i DIP

[McFofo46]

Bhe con l'alternativo devi cambiare i DIP

Ok ho provato di nuovo e ora mi parte anche utilizzando quello alternativo ma purtroppo con lo stesso esito

[chojin]

Hai provato anche il reset preso sopra? intendi quello per alternativo?

Io con la Falcon ho usato dip 2.
Quando hai fatto AUD_CLAMP hai rigenerato il freeboot per AUD_CLAMP vero?

[McFofo46]

Hai provato anche il reset preso sopra? intendi quello per alternativo?

Io con la Falcon ho usato dip 2.
Quando hai fatto AUD_CLAMP hai rigenerato il freeboot per AUD_CLAMP vero?

Si l'ho collegato alla resistenza R8C2 e in questo caso il DIP andava bene sempre il 5

Per l'AUD_CLAMP si avevo generato una Freeboot differente
