Omg cosa mi hanno portato

[DevilIce]

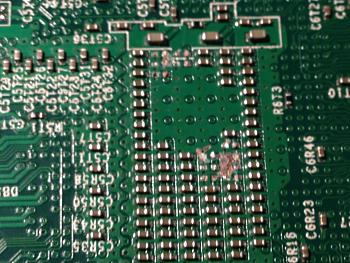

ciao ragazzi
preparatevi a combattere col mostro!




c'è modo di recuperarla con dei semplici ponti?
oppure devo ripristinare tutte le resistenze come già suppongo?

nel punto più distrutto è diventato tutto rame quindi non saprei come dividere due resistenze da altre due, idee?

[pocoyo2]

Sono condensatori. Ergo non unire i pad o andrà tutto in corto.

from Galaxy Note

[Babilozzo]

io ci sono riuscito anche se ne avevo solo 4 da rimettere ma ci sono stato lo stesso ore e ore cmq li dove c'è il buco di rame senza solder mask la vedo dura!

[electro_lab]

ma come e potuto succedere fare quel po

[ginncorvus]

Me ne è capitata una anche a me, piu o meno simile, ne mancavano "solo" 7-8 di quei condensatori di filtro, ma la console funzionava lo stesso.
Adesso non so se ne mancano 12 risulti cmq stabile!

[DevilIce]

ma sono tutti uguali? oppure ognuno ha un valore diverso?

[ginncorvus]

ma sono tutti uguali? oppure ognuno ha un valore diverso?

Quelli tutti in fila della stessa dimensione che partono dal centro della CPU, sono tutti da 100nF

[djsaso]

controlla se durante lo spiattellamento non si sia spalmata una pista con un altra...

[DevilIce]

volendo ho la possibilità di ripristinarli tutti meno quei due sul punto più disintegrato.

In quel punto volevo mettere una strisciolina di qualcosa che bloccasse la conduttività del rame e poi saldare anche lì

Separarli insomma :/

piste non ce ne sono in quei punti.

Ci sono coppie di condensatori. Fortunatamente i percorsi sembrano integri

[Razorbacktrack]

Dovevi dirgli che non è quello il punto per il kamikaze hack

[DevilIce]

ho fatto un pò di sistemazione e ho segnato i punti...

come vedete vanno a coppie da 2 condensatori

qualcuno mi sa dire dunque che condensatori è necessario inserire?
attualmente la console si accende con nand originale senza fare nulla

cioè non ci sono ring che girano
rimane accesa in verde e non boota

disastro grave = [url=http://imageshack.us/f/23/quadraticolorati.jpg/]Imageshack - quadraticolorati.jpg[/url]
disastro lieve = [url=http://imageshack.us/f/854/quadraticoloratipiccolo.jpg/]Imageshack - quadraticoloratipiccolo.jpg[/url]

[Babilozzo]

Sei stato davvero bravo a sistemare così la piastra! peccato che hai acceso la console prima di rimetterci i condensatori cmq prendili da una piastra defunta , io almeno ho fatto così su la corona ho preso i condensataori da una xenon, la dimensione è uguale anche se cambia un pò la tonalità di colore!

[DevilIce]

volevo provare a vedere se funzionava! :s

ma scusa se prendo dei condensatori in ceramica non è la stessa cosa?

[ginncorvus]

ho fatto un pò di sistemazione e ho segnato i punti...

come vedete vanno a coppie da 2 condensatori

qualcuno mi sa dire dunque che condensatori è necessario inserire?
attualmente la console si accende con nand originale senza fare nulla

cioè non ci sono ring che girano
rimane accesa in verde e non boota

disastro grave = [url=http://imageshack.us/f/23/quadraticolorati.jpg/]Imageshack - quadraticolorati.jpg[/url]
disastro lieve = [url=http://imageshack.us/f/854/quadraticoloratipiccolo.jpg/]Imageshack - quadraticoloratipiccolo.jpg[/url]

volevo provare a vedere se funzionava! :s

ma scusa se prendo dei condensatori in ceramica non è la stessa cosa?

Ogni singolo condensatore che ti manca è da 100nF.
Certo che in teoria andrebbero bene anche quelli ceramici, ma farcene stare 12 in così poco spazio, viene un macello, oltre a non poter fare collegamenti cortissimi rischiando che non facciano il loro lavoro.
Prendini da una vecchia xenon o qualsiasi piastra xbox defunta come ti è stato suggerito, sotto la CPU o GPU li trovi della stessa dimensione e capacità.
