Corona V3 - Coolrunner rev d - glitch infinito

**ant0xex** · 06-03-13

Ciao a tutti, innanzitutto ringrazio per il qualsiasi aiuto/consiglio mi verrà dato in questo thread.
Come sa titolo la mia Corona V3 continua a non glitchare rimanendo nel famoso loop infinito per 15 min o più(dopo riavvio la procedura sempre almeno un paio di volte per ogni configurazione); il coolrunner lampeggia di un bel verde acceso ogni 5 secondi, ma xell non viene mai letto.
Uso un Glitch360spi per estrarre le due copie di backup, e fin quì tutto a posto.
Viene creato il file ecc(già aggiornato con la nuova versione anti DGX nel suo software ergh), ma sono in attesa di xell da giorni(4-5 ore a notte).
Ho eseguito tutti i fix coolrunner più usati dai "potenti" che sono riusciti nell'impresa ovvero : jp ponticellato, rimossa resistenza da 1-3 e ponticellato 2-3.
Il filo cpu rst ho provato sia quello in dotazione ke 52 cm sulla ventola, (il punto classico mi è saltato), e ne ho trovato uno alternativo (FT3T10 sul retro della scheda).
Post out (sotto la cpu) penso sia a posto, rifatte tutte le saldature più volte, ma niente.
Il boot timing ne ho provati un paio, ma ho pensato di lasciarlo sul 1_3 inquanto è quello più gettonato e funzionante.(non posso usare il 4_3 in quanto non è implementato nel software ergh).
Ho già letto il thread dove anche altri vostri utenti hanno avuto problemi o risultati cmq pessimi su queste motherboard e provato ogni consiglio, come alzare il chip, stagnola, switch coolrunner su phat anzichè su slim...
Cmq tra un pò vado a casa e vi posto delle foto. magari vedete voi qualcosa ke non và.

**ant0xex** · 06-03-13

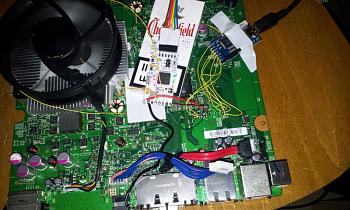

Corona V3 - Coolrunner rev d - glitch infinito-20130306_021820.jpg

La posizione ovviamente è temporanea, in quanto qnd lo scendo dal pacchetto, il chip lampeggia di una luce molto più fioca e lampeggia sempre ogni 5 secondi, ma il tempo per cui rimane acceso è proprio un flash.
Intanto qualcuno mi conferma, che almeno il chip quando lampeggia di una bella luce verde ogni 5 secondi e rimane accesa per più di un semplice flash è già un buon segno ?
e i timing, mi conviene provarli e riprovarli, o mi stò fermo con questo 1_3 , e mi concentro su altro tipo accorciare i fili di 3v e gnd.
Se notate poi, ho usato per il cpu rst e post out un cavo molto sottile, lo stesso ke ho usato per il glitch360 spi. nn ho mai avuto problrmi con questo cavo, per qualsiasi mod chip, in alternativa (se dovessi usare un cavo più grosso) và bene del cavo telefonico o ethernet ? (questo perchè con la prima jtag, avevo saldato una porta ethernet femmina che andava fuori dal case per aggiornamenti freeboot) .

**zeruel85** · 06-03-13

Le saldature non sono il massimo. Il reset fallo corto q.b., timing 4-3, prova così intanto...

**ant0xex** · 06-03-13

non ho capito cosè la sigla q.b.
reset corto, quindi userò anche il cavo in dotazione o vado sulle 10 - 13 cm ?
il timing non posso impostarlo su 4_3, in quanto su ergh, posso scegliere fino a 2_3.

**zeruel85** · 06-03-13

Ah scusa, non conosco ergh, mi spiace.

Q.b. sta per "quanto basta"...

**ant0xex** · 06-03-13

grazie mille lo stesso, apprezzo qualsiasi cosa vi venga in mente. cmq ho letto sempre in un vostro thread su corona v3, ke molti usano l' 1_3 per il coolrunner rev d...

**ant0xex** · 07-03-13

allora, praticamente ieri ho rifatto le saldature del coolrunner e del glitch360spied accorciato il cpu rst.

Corona V3 - Coolrunner rev d - glitch infinito-corona-v3.jpg

**ant0xex** · 07-03-13

ma è saltato fuori un altro problema.
Glitch360spi, mi salva le due nand, poi scrive l'ecc , ma al momento di leggere xell, non avvia neanche la console(di solito in questa fase si accende da sola ed il chip iniziava a glitchare.)
Ho già fatto la prova a staccare l'alimentazione del coolrunner, e con nand originale si avvia normalmente e funzionante.
Cosa può essere accaduto ?
Ho già rifatto tutte le saldature una seconda volta, e pulito i contatti prima e dopo con dell' alcool per schede madri.

**ant0xex** · 07-03-13

Please Insert Coin

**ant0xex** · 07-03-13

Ragazzi, vi prego di non lasciarmi da solo in questo casino...
Io sono quì adesso con la console, quindi posso fare tutte le prove che volete, sicurante c'è qualcosa in corto, ma non sò ove guardare...

**ant0xex** · 09-03-13

Allora, ho ripristinato tutto, ma voglio solo sapere una cosa.
Il chip mi lampeggia di una luce fioca, e velocemente tipo flash, ma comunque ogni 5 secondi.
Sapete dirmi che vuol dire ?
Può dipendere dai fix , o vuol dire proprio ke qualcosa è saldata male ?

**kazoom** · 09-03-13

hai controllato sotto il dissipatore se il POST_OUT è collegato?

Corona V3 - Coolrunner rev d - glitch infinito-download.jpg

per i fix del CR rev d leva anche il condensatore C15.

io su una corona V2 Mfg Date 09/16/2011 ho usato:

cpu_rst 12 cm
post_out_ 20 cm
levato cond c15 e c8
jump 1-2
posizione su slim
cap off
programmato con 360gcProg 1.6
bitstream x360glitchipCorona F

e su una corona V2 Mfg Date 10/05/2011 ho usato:

nessun condensatore (levato c15 e c8)
cpu_rst 12 cm
post_out 25 cm
selezionato su phat
cap on
programmato con 360gcProg 1.6
bistream x360glitchip Corona F

tempi di avvio da 10 secondi a un minuto su entrambe

**ant0xex** · 09-03-13

levare il condensatore c 15, nel senso di dissaldarlo completamente dal cip ?
Io ho dissaldato quello che univa 1-2, e ponticellato 2-3.
Si, il post out l'ho collegato sotto la cpu, ma da 3 o 4 giorni, non riesco più a far accendere il chip di quella luce verde intensa.
Continua sempre a lampeggiare ogni 5 secondi, ma tipo flash e fioca...
Ora quello ke mi domando io, e mi piacerebbe capire per non impazzire è :
Il led accende fiocamente perchè c'è qualche saldatura fatta male, o dipende da fix, tipo i condensatori, ponticelli aperti/chiusi ecc...
oppure ancora da disturbi su postout o cpu rst.
Da premettere che sono andato a comprarmi un flussante no clean, dissaldato il chip e risaldato più volte, con una pulizia sulla piastra con alcool isopropilico ogni volta...

**The Pusher** · 09-03-13

Togli C8 e C15.
Se il chip debugga significa che i collegamenti sono ok

**ant0xex** · 09-03-13

Grazie mille per i suggerimenti intanto.
Quindi se debugga, i collegamenti sn ok, anche se la luce è fioca, giusto ?

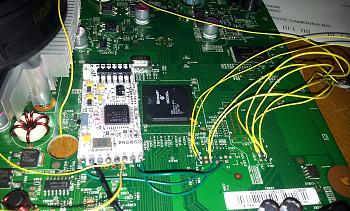

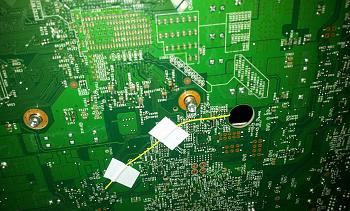

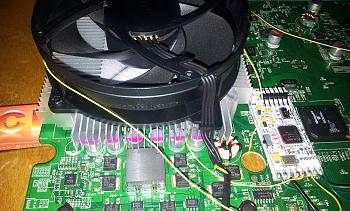

Ok, sn a lavoro per ora, verso le 13:30, ci metto mano, vi posto anche qualche foto.

**ant0xex** · 09-03-13

Allora, tolti C8 e C15, il chip debugga, ma il led accende sempre fioco, e soprattutto irregolarmente, nel senso ke tra un debug e l'altro, passano 5 sec, poi 14 sec, poi 30 sec, poi 17 sec, poi 5 sec eccetera...
è tutto normale, o devono essere sempre 5 secondi netti ?
Il cpu rst, è di 52 cm.
In attesa di una risposta, continuo a fixare...
come materiale ho sia le resistenze da 1 fino a 10 ohm, e i condensatori da 33pf (fin'ora non ho usato niente), quindi se vi viene in mente qualsiasi cosa... sono a vostra disposizione..
