Discussione: Punti band corona v2 strappati

  1. #1
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981

    Punti nand corona v2 strappati

    Ragazzi mi hanno portato una corona 4gb v2 , hanno cercato di fare rgh ma non ho capito come ha fatto , ha strappato i punti per la lettura.. vi allego la foto del danno e vi chiedo se per ricostruire le piste, dovevo collegarli sia verso la nand e sia verso il southbrig? O basta solo verso la nand? (Non credo )
    [url]https://dl.dropbox.com/u/87583480/2013-01-15%2013.45.15.jpg[/url]




    Inviato dal mio GT-N7000 con Tapatalk 2
    Ultima modifica di nick146; 15-01-13 alle 20: 20

  2. #2
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    L'immagine non si vede

  3. #3
    iCook L'avatar di oppilif
    Data Registrazione
    Jul 2011
    Località
    Vignole Borbera (AL)
    Messaggi
    1,259
    non si vede la foto

  4. #4
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981
    adesso si vede il link ??

  5. #5
    iCook L'avatar di oppilif
    Data Registrazione
    Jul 2011
    Località
    Vignole Borbera (AL)
    Messaggi
    1,259
    Segui le piste e prendi i pad paralleli alla nand;-)

  6. #6
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981

    R: Punti band corona v2 strappati

    Ok ma non devo collegarli anche dalla parte del southbridg? Basta solo la nand?

    Inviato dal mio GT-N7000 con Tapatalk 2

  7. #7
    Vip Member
    Data Registrazione
    Nov 2011
    Messaggi
    1,100
    No, devi collegare quelli della nand e quelli che collegano la nand al sb.

  8. #8
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981
    non ho capito.. state dicendo 2 cose diverse o sbaglio ? :P
    io ho sta consolle che devo fare rgh da zero. Dato che quei punti sono saltati, volevo capire se bastava collegare solo i punti saltati verso la nand oppure anche verso il sotubr???

  9. #9
    iCook L'avatar di oppilif
    Data Registrazione
    Jul 2011
    Località
    Vignole Borbera (AL)
    Messaggi
    1,259

    Punti band corona v2 strappati

    Secondo me basta che scopri la pista e riprendi da li la piazzola saltata, parere mio!


    Inviato da IPhone 5

  10. #10
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,361
    Ci sono alcuni punti che vanno da entrambe le parti (SB e NAND). E li devi ripristinare.

  11. #11
    Vip Member
    Data Registrazione
    Nov 2011
    Messaggi
    1,100
    la nand è collegata direttamente al sb tramite alcuni di quei punti saltati. per leggere la nand puoi collegarti direttamente ai piedini della nand, ma poi se non ripristini le piste interrotte che collegano la nand al southbrigde la console non si accende.

  12. #12
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981
    ho provato a ripristinare i punti e a leggere ma nulla non si accende e nemmeno la nand riconosce..

  13. #13
    Vip Member
    Data Registrazione
    Nov 2011
    Messaggi
    1,100
    fai una foto dell'installazione e di come hai rispristinato i punti

  14. #14
    Regular Member
    Data Registrazione
    Oct 2011
    Località
    Roma
    Messaggi
    203
    Si, servirebbe una foto dopo il ripristino. Comunque, al solito, Pocoyo ha ragione. Ad ogni modo, non è una riparazione facile. Bisogna grattare la solder mask, e ripristinare le piste.
    pocoyo2 likes this.

  15. #15
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981

    R: Punti band corona v2 strappati

    Dopo aver visto che non andava ho staccato tutto senza fare una foto.. zybex in caso fammi sapere quando sai qualcosa! Grazie mille!

    Inviato dal mio GT-N7000 con Tapatalk 2

  16. #16
    Vip Member
    Data Registrazione
    Nov 2011
    Messaggi
    1,100
    cosa hai staccato? prima di tutto ricostruisci le piste rotte che collegano il southbrigde alla nand e vedi se la console ti parte così, dopo aver appurato che la console funziona procedi a leggere la nand.

  17. #17
    Vip Member L'avatar di nexus
    Data Registrazione
    Feb 2012
    Località
    Basilicata (MT)
    Messaggi
    1,947
    cmq le piste si possono ricostruire....me ne sn passate di peggio !!!mi raccomando però quando dai alimentazione che se ci sn connessioni fatte male, e che si toccano rischi di bruciare qualcosa....cmq io utiizzo un sistema con il filo smaltato da 0.1mm e se saldato bene la risusciti !!!

  18. #18
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981

    R: Punti band corona v2 strappati

    Citazione Originariamente Scritto da kalice123 Visualizza Messaggio
    cosa hai staccato? prima di tutto ricostruisci le piste rotte che collegano il southbrigde alla nand e vedi se la console ti parte così, dopo aver appurato che la console funziona procedi a leggere la nand.
    Ho staccato i fili che ho saldato per ricostruire le piste..


    Inviato dal mio GT-N7000 con Tapatalk 2

  19. #19
    Vip Member
    Data Registrazione
    Nov 2011
    Messaggi
    1,100

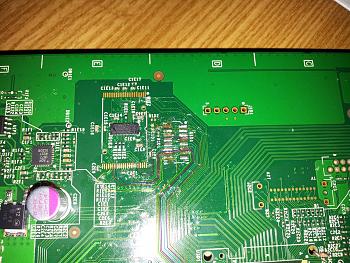

    Punti band corona v2 strappati-piste.jpg
    usando la tua foto ho cercato di tracciare le linee delle piste che devi controllare, tieni presente che ci sono dei fori che escono sotto la motherboard, li ho tracciati con i rettangoli neri. vedi se ti è utile.
    pocoyo2 likes this.

  20. #20
    Open Member L'avatar di nick146
    Data Registrazione
    Sep 2011
    Messaggi
    981

    R: Punti band corona v2 strappati

    Vediamo se recupero una lente perché mi viene difficile con quella che ho io.. altrimenti la mando a qualcuno per ricostruirle! Grazie intanto per la disponibilità!

    Inviato dal mio GT-N7000 con Tapatalk 2
