Problema repallaggio bga!!! Piango !!!!!

[djsaso]

...mi sembra di intuire che utilizzerai il Pid....quello 410...vero?tanto in quel caso te ne freghi della connessione pc.

ecco cosa voglio fare

domani vado a prendere il fornetto e poi lo smonto e monto il pid ragazzi lo so che mi considerate malato, ma per me fare reaballing è qualcosa di fantastico! una volta scoperto, voglio smanettare al massimo!!!

[SysClinic]

ecco cosa voglio fare

domani vado a prendere il fornetto e poi lo smonto e monto il pid ragazzi lo so che mi considerate malato, ma per me fare reaballing è qualcosa di fantastico! una volta scoperto, voglio smanettare al massimo!!!

...valuta bene se il fornetto lo prenderai a resistenze o al quarzo?
In giro ci sono fornetti con tubi al quarzo al posto delle resistenze, te ne accorgi perchè le resistenze sono nere i quarzi sono semi trasparenti o bianchi.
I forni al quarzo sfruttano il principio Ir e sono molto più vicini al concetto di forno per produzione smt.

[SysClinic]

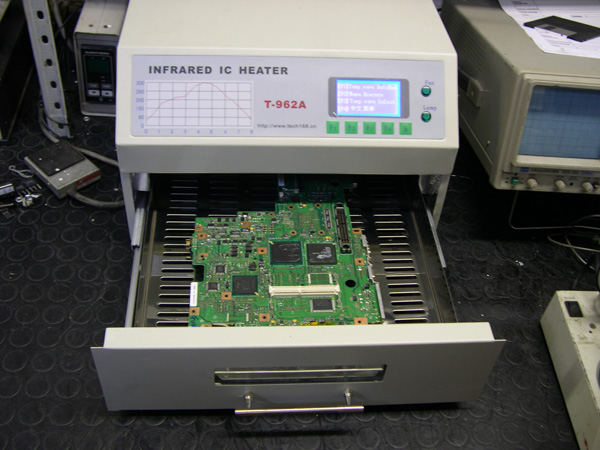

Questo è il classico forno IR per Reballing

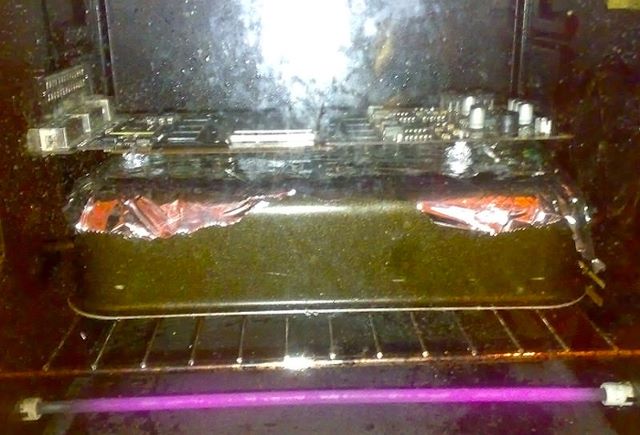

e questo è la versione casalinga IR (notare il tubetto quarzo)

[ZioPippoSSJ]

Poi quando è cotto fà "DINNNNN"?

[dk1]

Poi quando è cotto fà "DINNNNN"?

😁 ahahahaha


Sent from my iPhone 4s

[djsaso]

Questo è il classico forno IR per Reballing

e questo è la versione casalinga IR (notare il tubetto quarzo)

quindi quelli al quarzo hanno la luce sul viola? Quello del video la fa rossa o sull'arancione ed era quello che volevo prendere io. Quindi che prendo? Non va bene quello del video?

[djsaso]

Poi quando è cotto fà "DINNNNN"?

eh no! dico appena finisco con un primo piano:
COTTO E MANGIATO!


scherzi apparte se funziona e mi trovo bene poi prendo quello in foto professionale con display è tutto anche se costa sulle 200 euro XD

[djsaso]

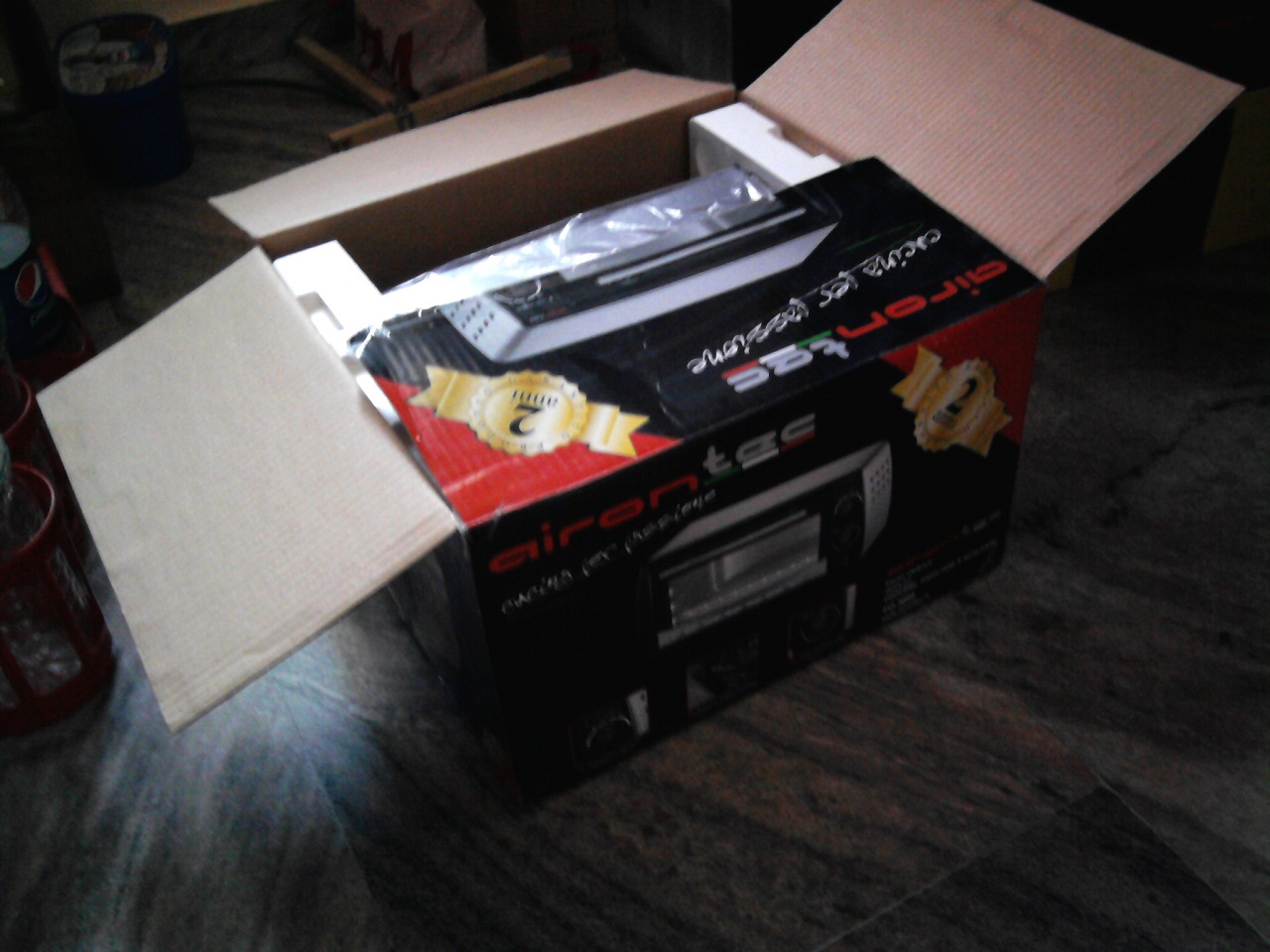

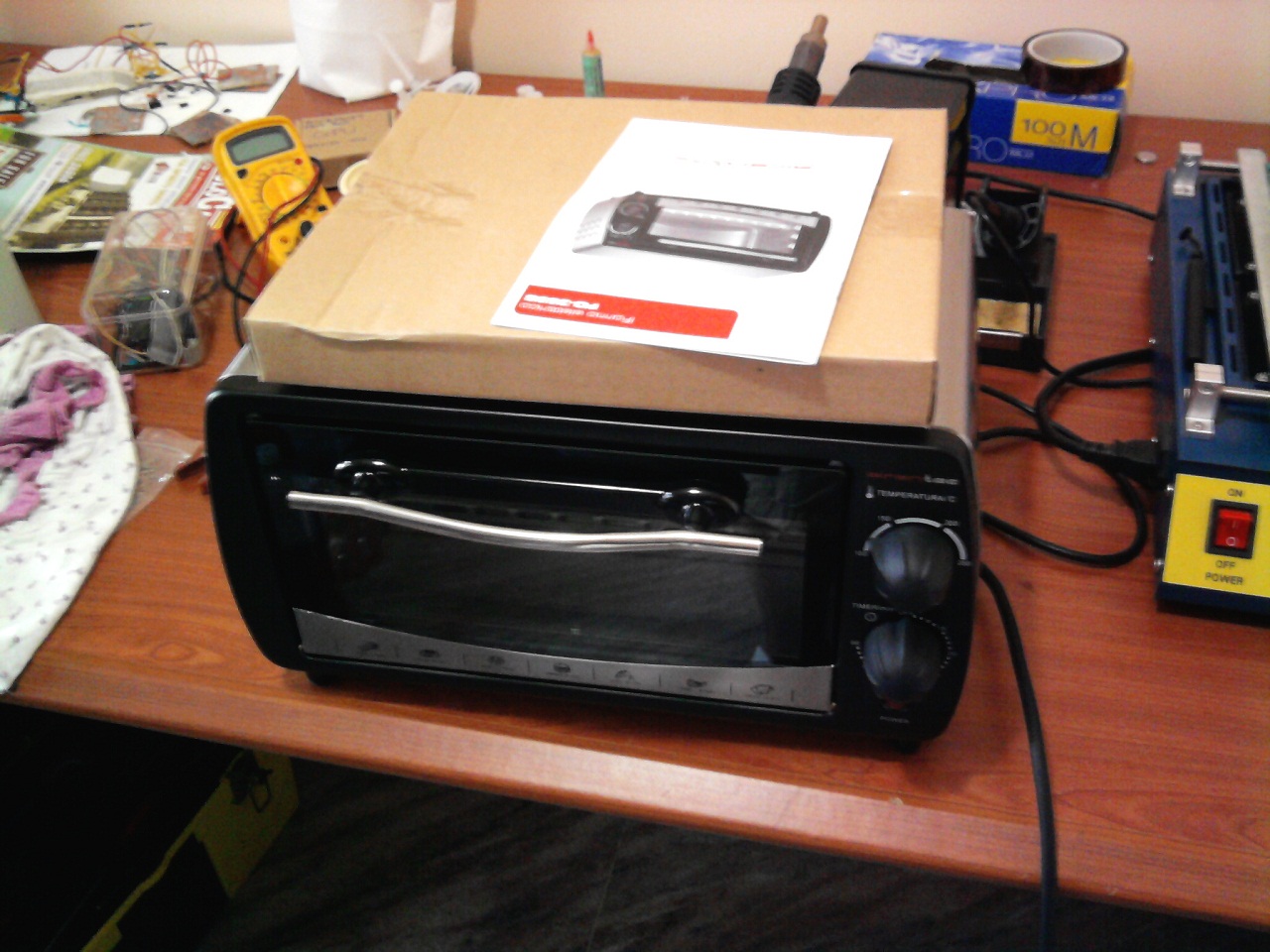

come promesso ecco il mio fornetto per il reflow

[Maxxim77]

...valuta bene se il fornetto lo prenderai a resistenze o al quarzo?
In giro ci sono fornetti con tubi al quarzo al posto delle resistenze, te ne accorgi perchè le resistenze sono nere i quarzi sono semi trasparenti o bianchi.
I forni al quarzo sfruttano il principio Ir e sono molto più vicini al concetto di forno per produzione smt.

sarebbe interessante quale dei 2 ha una stabilita termica migliore ..intendo dire quando il rele stacca se per alcuni secondi la temperatura sale o resta stabile e poi inizia a scendere e poi chiaramente il migliore sara quello che ha una discesa termica minore dando stabilita alla temperatura interna.

[3ntropY]

...Scusa lo scetticismo...

Ma mi chiedo come possa farci girare un profilo di temperatura per sciogliere lo stagno senza danneggiare il BGA con un affare del genere... Sei sicuro che ti tenga i 4°C/sec?

A mio modesto avviso, meglio gestire la cosa combinando preheater e stazione ad aria calda...

[djsaso]

ragazzi per il momento vado facendo dei test e poi vediamo se è ok oppure è da usare per fare hot dog :P fatemi fare delle prove e vediamo se va bene l'aggeggio, se no prendo il forno a refusione quello in foto e mi tolgo il pensiero

[SysClinic]

ragazzi per il momento vado facendo dei test e poi vediamo se è ok oppure è da usare per fare hot dog :P fatemi fare delle prove e vediamo se va bene l'aggeggio, se no prendo il forno a refusione quello in foto e mi tolgo il pensiero

...prezzo e foto interna, vogliamo vedere gli elementi scaldanti....

[djsaso]

...prezzo e foto interna, vogliamo vedere gli elementi scaldanti....

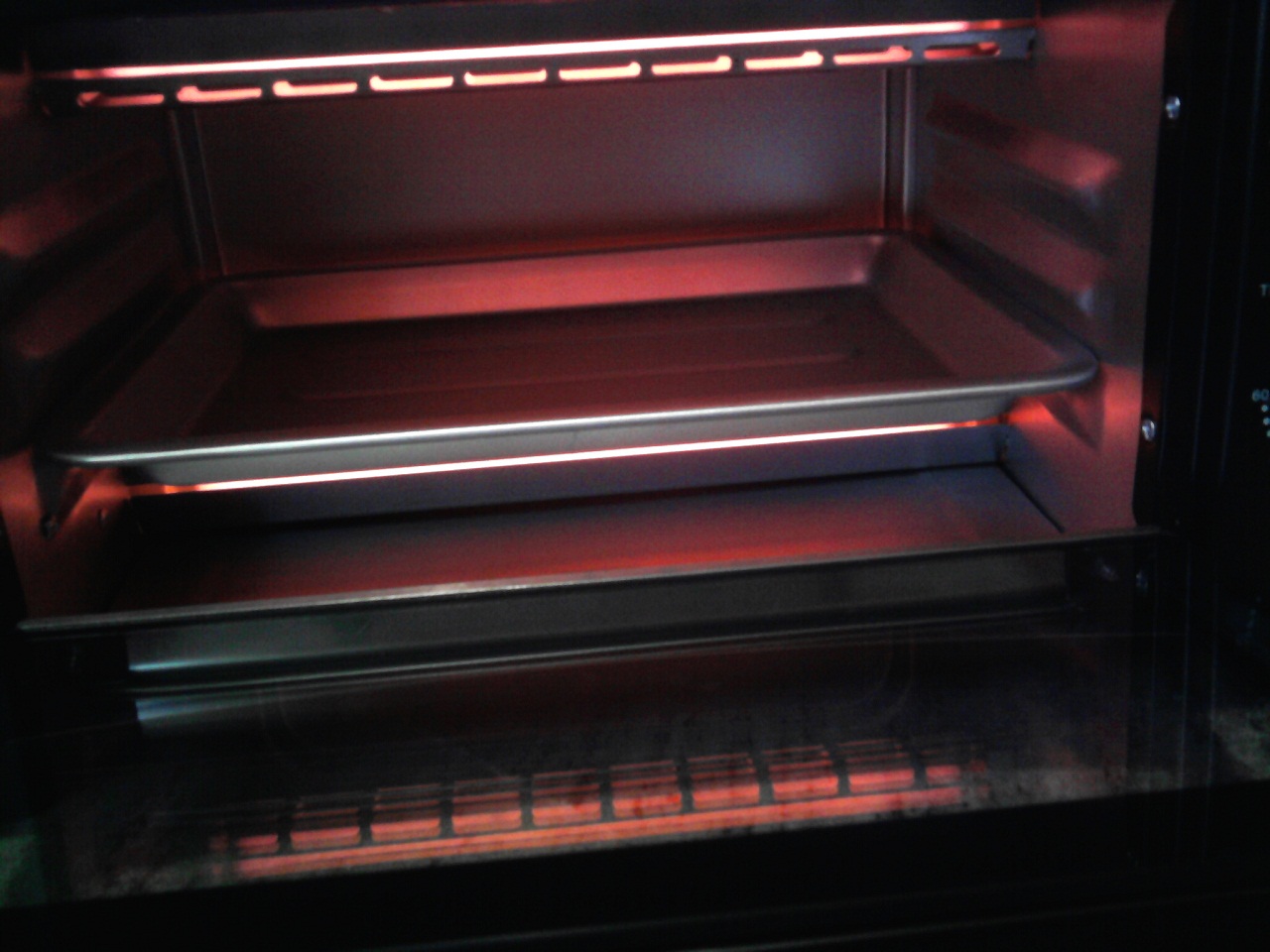

ecco il forno in funzione

I vetri sono doppi. Prezzo 19,90 euro. Gli elementi resistivi vi faccio una foto da vicino adesso perchè non l'avevo fatta cmq ho messo una termocoppia e riscalda velocissimo più o meno 2 o 3°C al secondo . Impiega 20 o meno per diventare arancioni o gialli e appena si infuocano inizia a riscaldare. Credo sia ottimo

[SysClinic]

...OTTIMISSIMO...vedi se porta un "tubetto" superiore e uno inferiore....

[djsaso]

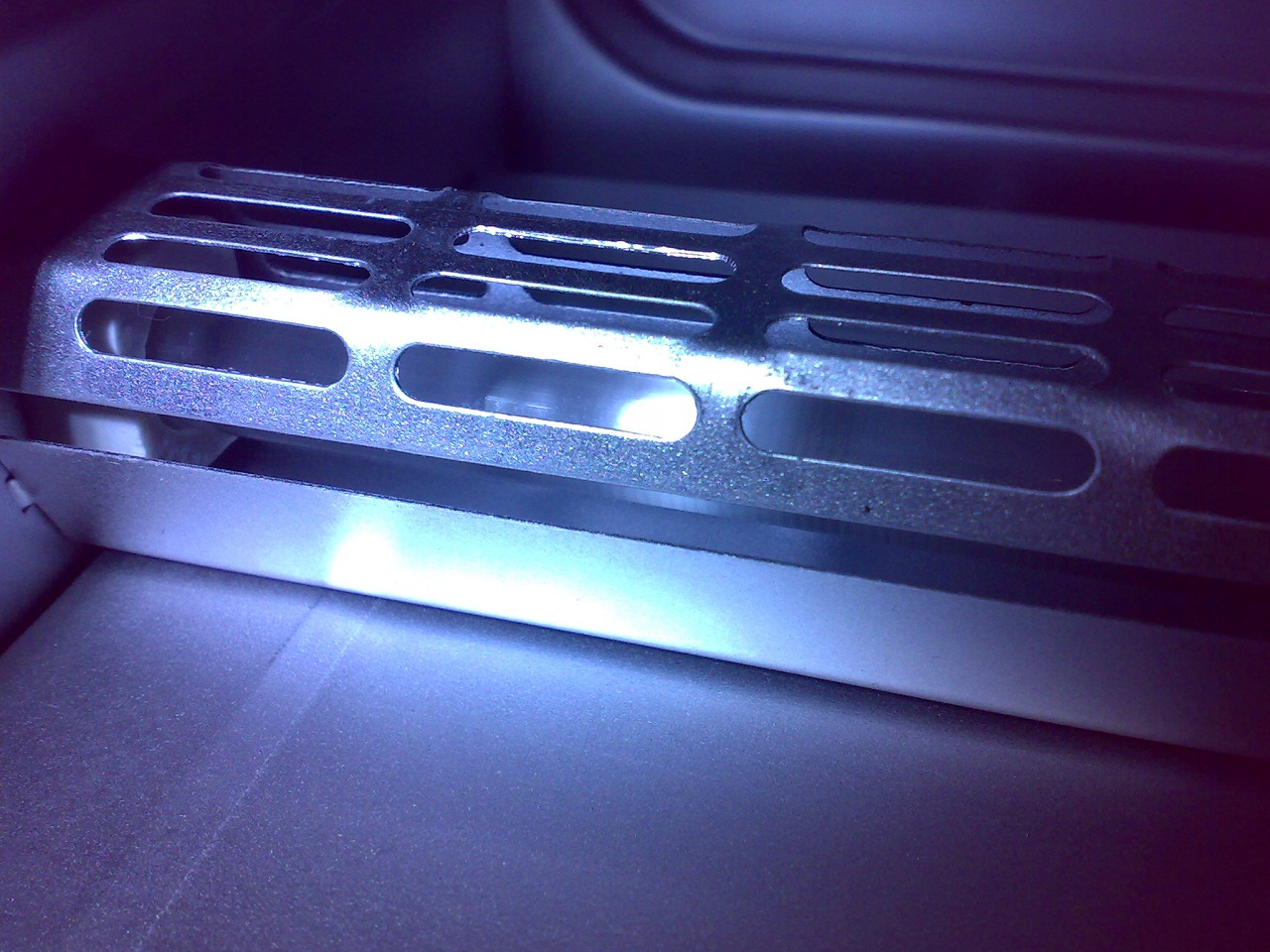

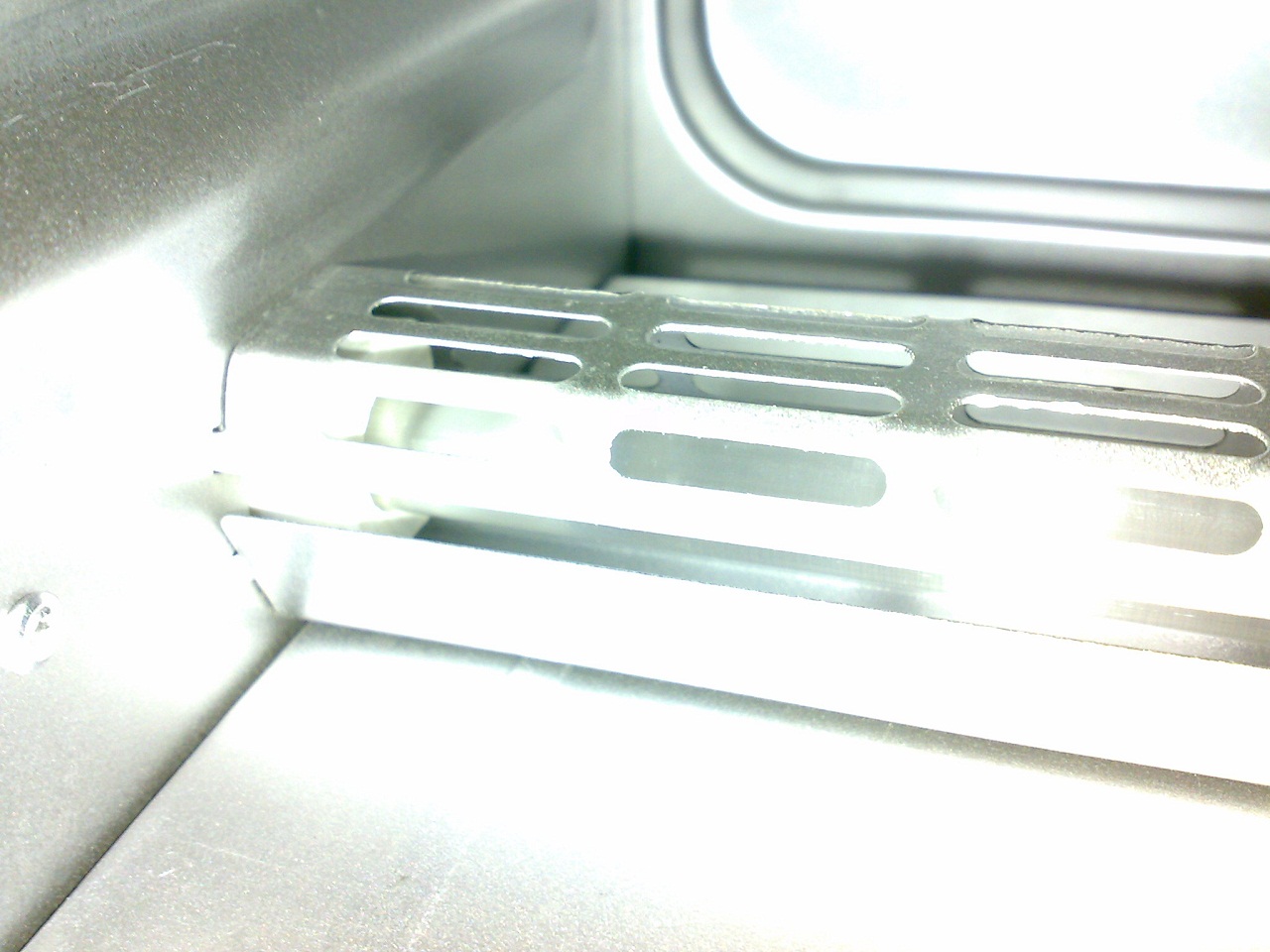

ecco le resistenze

Sono trasparenti e si accendono quasi subito. Dopo 10 o 20 secondi sono sull'arancione. Sulla resistenza c'è scritto 400W e essendo 2 il totale è 800W

[SysClinic]

ecco le resistenze

Sono trasparenti e si accendono quasi subito. Dopo 10 o 20 secondi sono sull'arancione. Sulla resistenza c'è scritto 400W e essendo 2 il totale è 800W

Quarzo!!! Ottimo!! devi solo verificare l'uniformità di riscaldamento e vedere se in prossimità del tubo si creano bolle di aria calda.
Tutte queste verifiche le puoi fare con 3 o 4 sonde...

[liberty87]

ecco le resistenze

Sono trasparenti e si accendono quasi subito. Dopo 10 o 20 secondi sono sull'arancione. Sulla resistenza c'è scritto 400W e essendo 2 il totale è 800W

Amico mio....nn mi pensi proprio? E dire k abbiamo "partorito" assieme l'idea :'(

[djsaso]

Amico mio....nn mi pensi proprio? E dire k abbiamo "partorito" assieme l'idea :'(

nono e che non eri su skype e su CO eri ofline. La prima cosa che ho pensato era quella di avvisarti ma non sapevo come contattarti
spero che non te la sei presa ripeto io non ti trovavo online tutto qui

[djsaso]

Quarzo!!! Ottimo!! devi solo verificare l'uniformità di riscaldamento e vedere se in prossimità del tubo si creano bolle di aria calda.
Tutte queste verifiche le puoi fare con 3 o 4 sonde...

bolle d'aria? cioè? come devo mettere le sonde? scusa ma non mi è chiaro questo fatto

[SysClinic]

bolle d'aria? cioè? come devo mettere le sonde? scusa ma non mi è chiaro questo fatto

puoi provare a verificare la temperatura superficiale mettendo le sonde sulla "teglia" a contatto in tre posizioni diverse....per vedere le "bolle d'aria" le sonde non devono toccare nulla e "pescare" la temperatura "in aria" mantenendosi sospese....in pratica il pallino della sonda K non deve toccare nessuna superficie....
Spero di essere stato chiaro
