About LinkBacksok, ho saldato i 3 fili che vanno da sopra a sotto

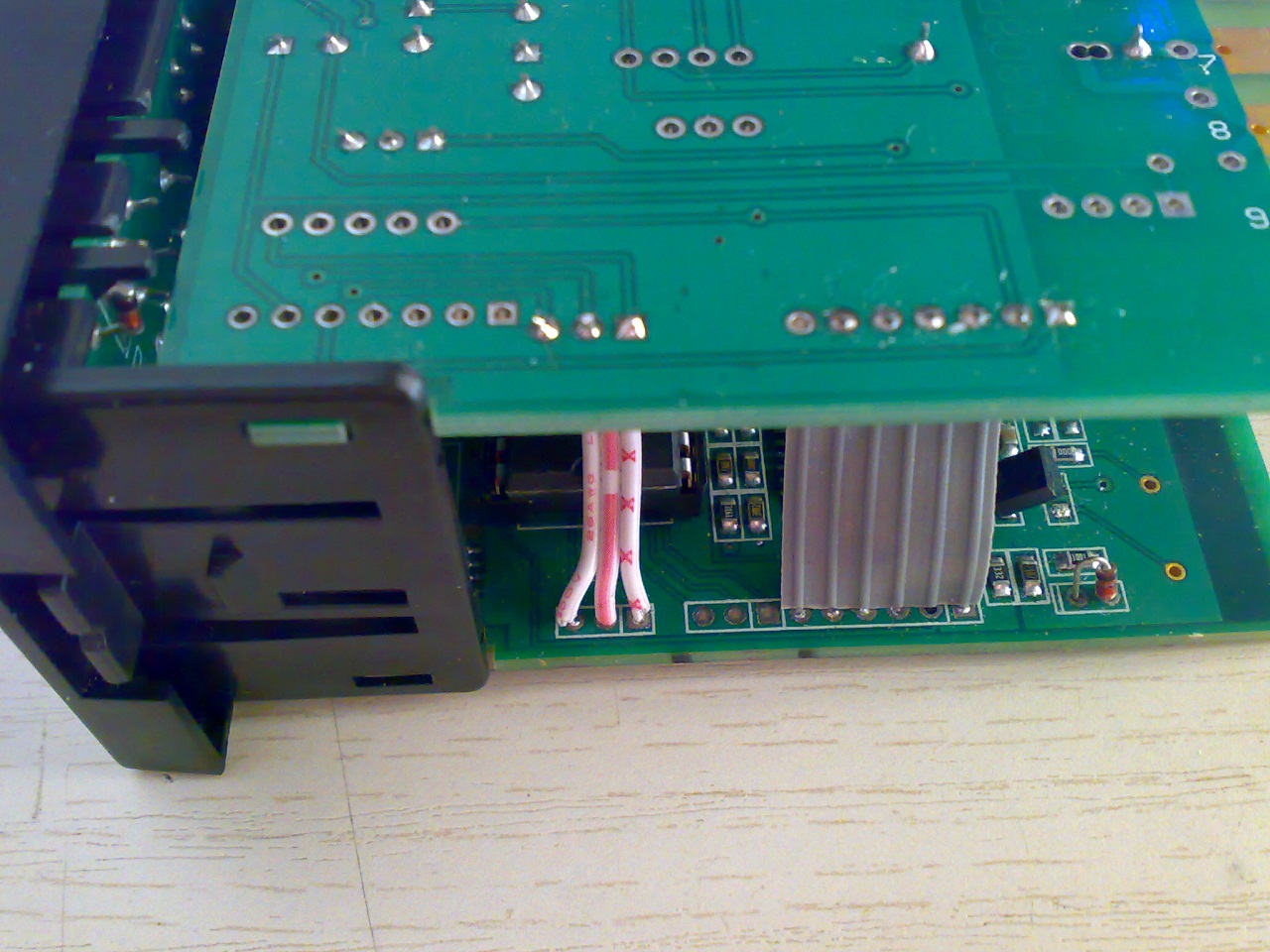

ok, ho saldato i 3 fili che vanno da sopra a sotto

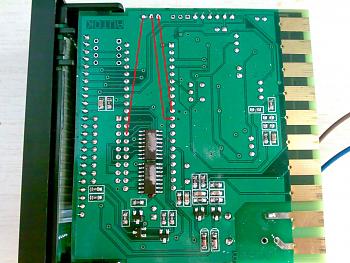

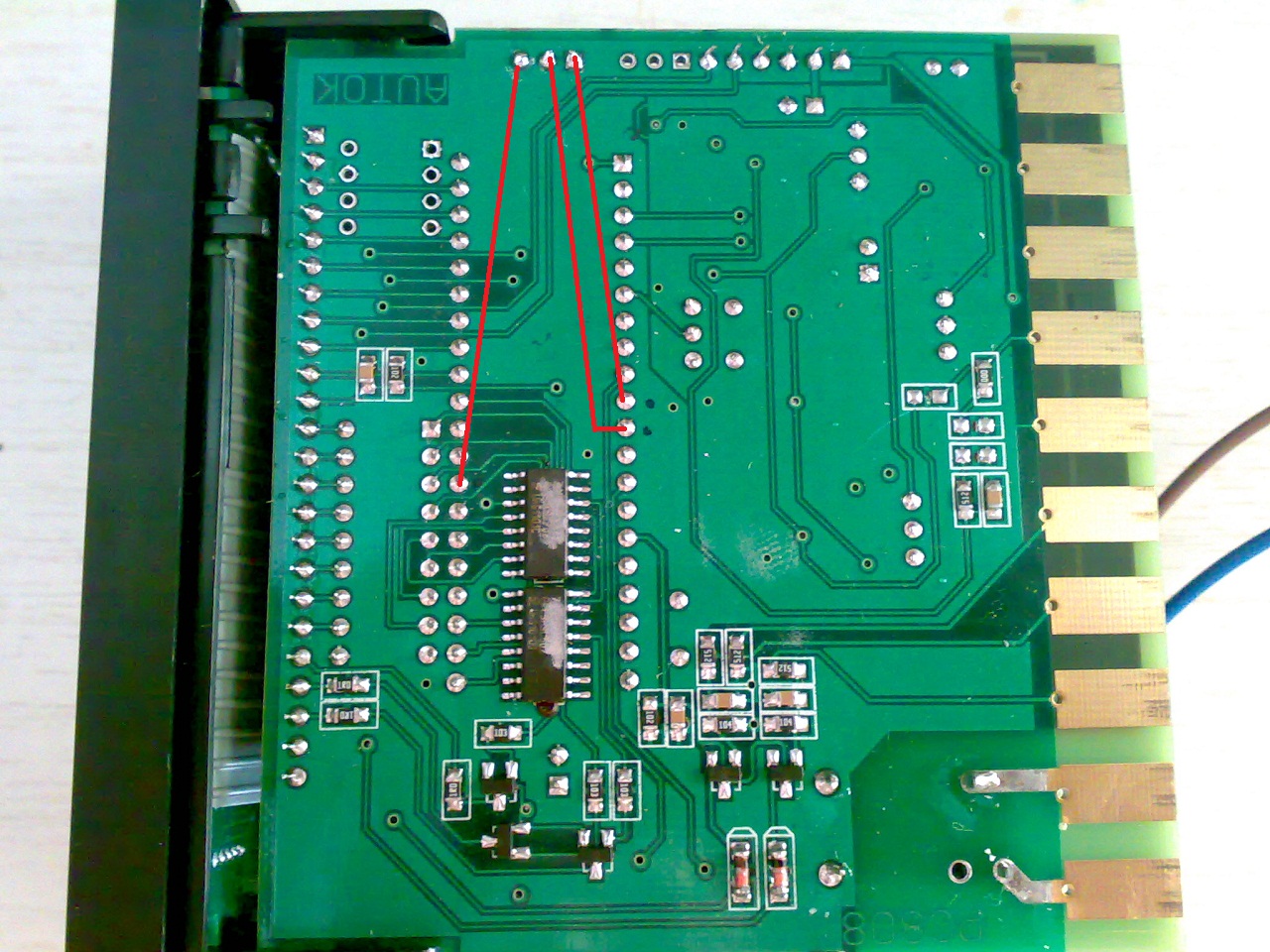

ho messo il multimetro a diodo e ho trovato che questi 3 fili vanno direttamente al microcontrollore
ancora novità ma mi fermo qui perchè aspetto zio pippo per i collegamenti. Secondo me questi 3 sono GND TX e RX
ora bisogna scoprire quale dei 3 è GND, TX e RX, per questo si deve vedere il pid di zio pippo e credo che ci siamo se è solo questo il problema
Ultima modifica di djsaso; 01-08-12 alle 15: 24
....è il momento della verità, incrocio le dita per te.
Zio Pippoooooooo.
zio pippooooooooo pendiamo tutti dalle tue labbra
appena zio pippo ci da le novità, procedo. Ho secondo me individuato i 3 pin per la programmazione ma non so se sono giusti. Sarebbero i 3 fili che scendono sotto, nell'altra scheda.Intanto speriamo di ricevere altre delucidazioni al +++ prestoOriginariamente Scritto da liberty87
zio pippooooooooo pendiamo tutti dalle tue labbra

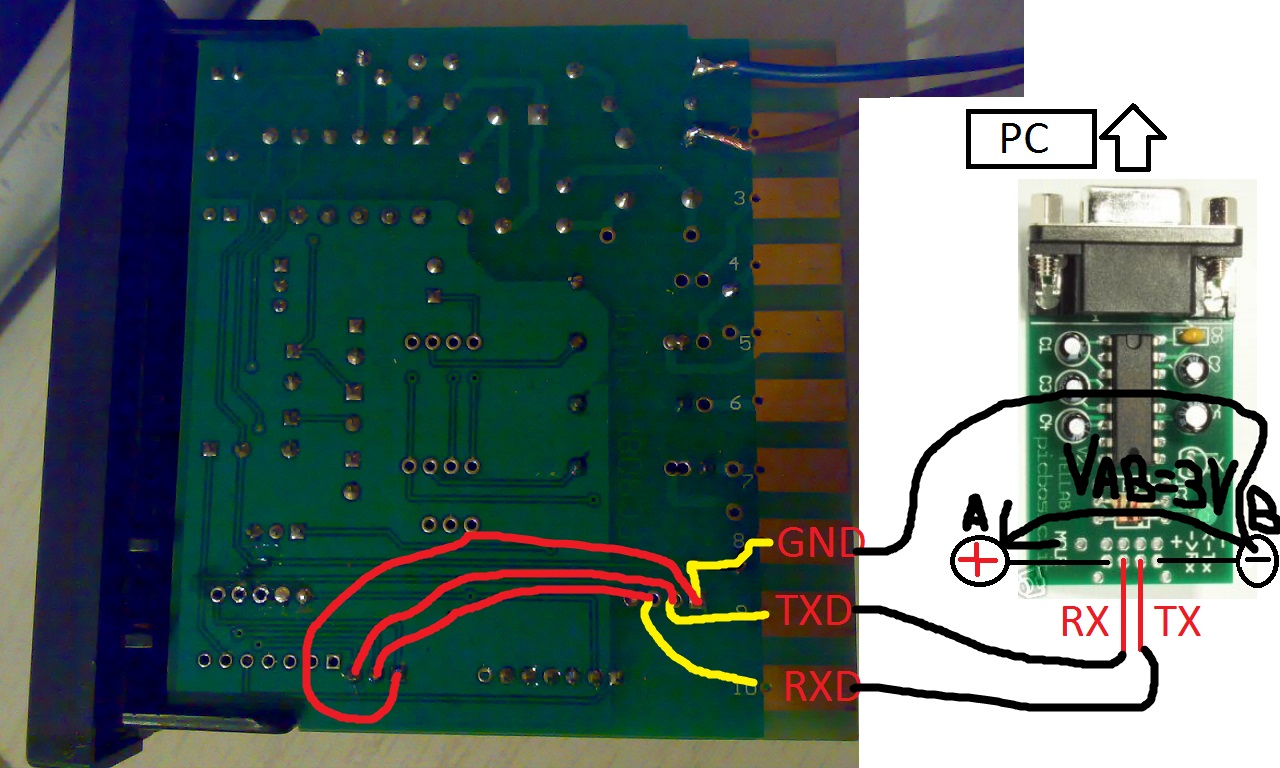

ho fatto uno schemino per i collegamenti, secondo voi è giusto in maniera larga? cioè a prescindere se l'ordine dei 3 pin, ma se fossero rispettivamente il quadrato GND e il pin accanto RXD TXD..
no no calma è cannato di brutto...
dalla tua foto sulla morsettiera
8 PONTICELLO PER PORTARE GND giusto
9 va al pin 2 della seriale (se monti sul retro del tuo scatolotto una porta seriale da pannello al quale collegherai il cavo che va alla seriale pc)
10 va al pin 7 della seriale (come sopra)
il 4 pin è 5v e devi alimentarci il tuo ttl abbassando la corrente a 3v
COLLEGAMENTI MANCANTI
TX RX pin3 pin8 alla seriale
tx e rx non sono quelli che hai indicato in foto, almeno non mi da continuità.
Mi sa che facco prima domani a sentire Susan della ZM domani su msn e chiedo a lei se mi recupera uno schema o se vendono il modulino a parte...è gentilissima risponde sempre..dopo un anno ancora mi scrive per sapere come sto senza nemmeno cercare di vendermi niente :P
ok grazie mille!fammi sapere che ti dice cosi è più facile comprare la scheda e saldarla senza uscire pazzi e non essere nemmeno sicuri dei collegamenti. Fammi sapere che ci tengo
zio posso contattarti su skype a voce per dirti meglio cosa ho pensato io? se no qui a parole non riesco a spiegarmi. Ovviamente poi continuiamo a parlare sul fotum perchè la cosa interessa a tutti
sembrerà strano, ma non ho skype..aggiungimi su msn [email]ziopippossj@hotmail.it[/email]
mi ritrovi alle 10.30\11
Zio, comunque secondo me questa susan ti contatta per altri motivi a sto punto, Ahah!
Approfittane. :P
Inviato dal mio GT-I8150 usando Tapatalk
sese daglie! idda sapi! patataaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaZio, comunque secondo me questa susan ti contatta per altri motivi a sto punto, Ahah!
Approfittane. :P
Inviato dal mio GT-I8150 usando Tapatalk
Io sono per japan idol...non china sales departement :P
Ma va va che non si butta via niente!
Inviato dal mio GT-I8150 usando Tapatalk
molti collegamenti finisco dentro due integrati siglati pc400 S W8, non so cosa siano..e fatico a seguire le piste senza dissaldarla via..

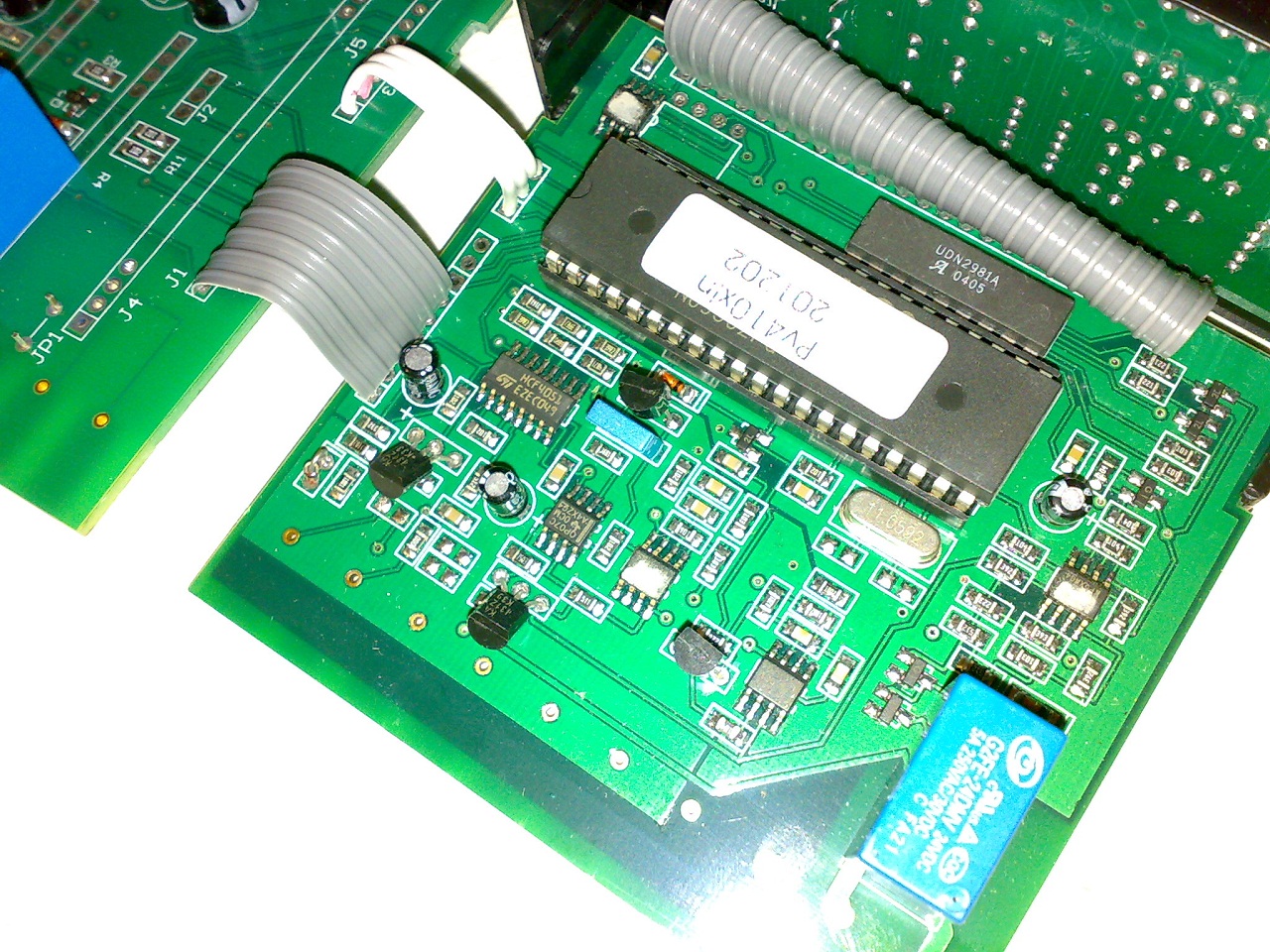

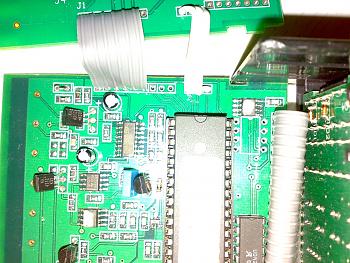

zio ho aperto il pid ho solo tolto i due clip e ruotato il tutto: cosi è da te?

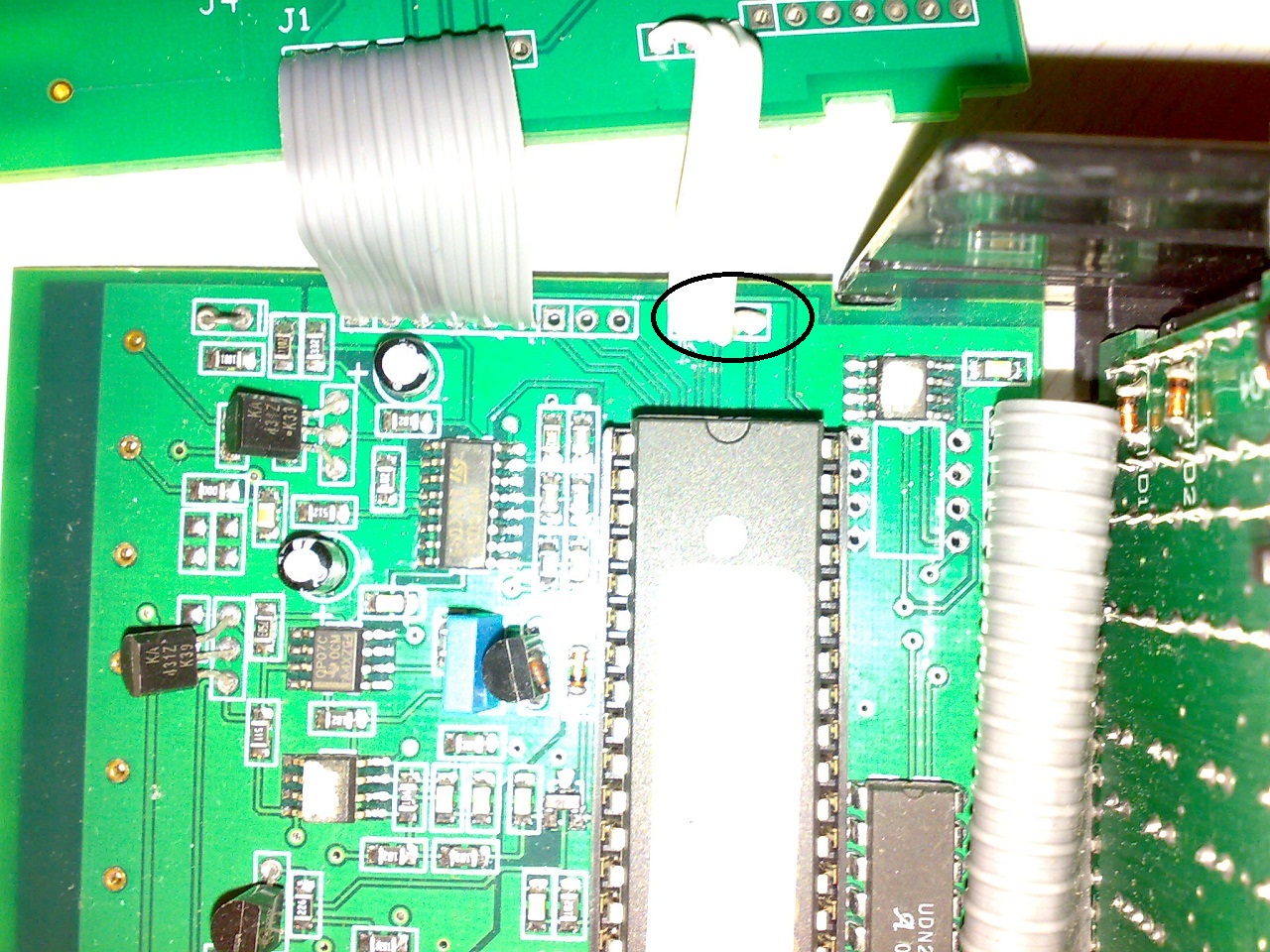

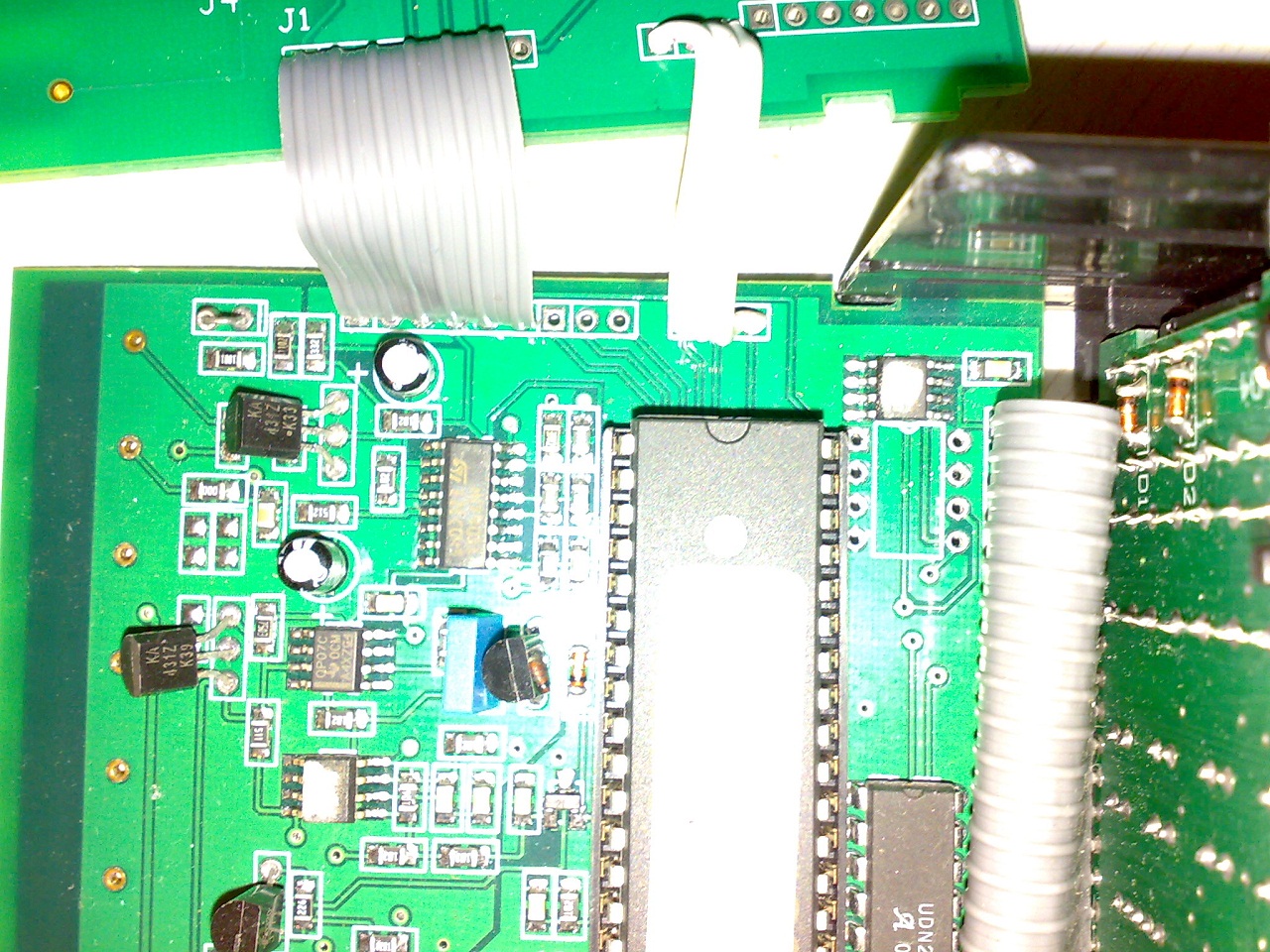

secondo me quello che ho cerchiato è GND TX e RX. SOlo che bisogna vedere quale è GND RX e TX

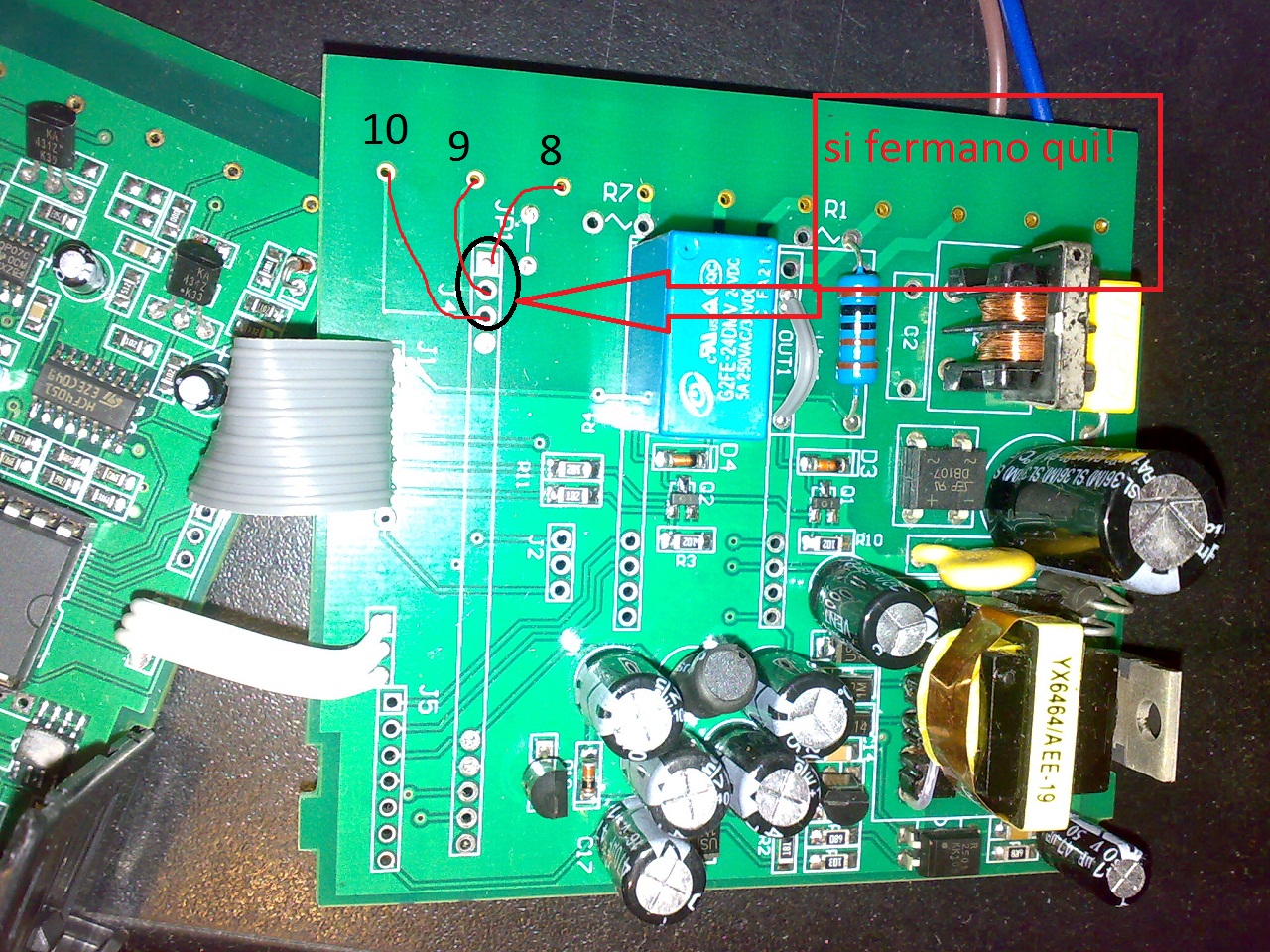

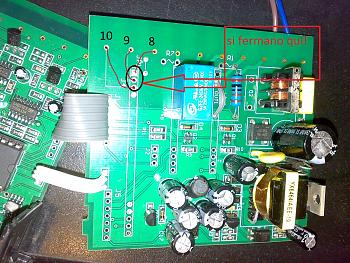

questa invece è la parte seconda dove ci sono i collegamenti della scheda che a me manca e i fili si fermano li visto che non c'è la scheda
ti ho aggiunto su msn
ora mi chiedo questo:

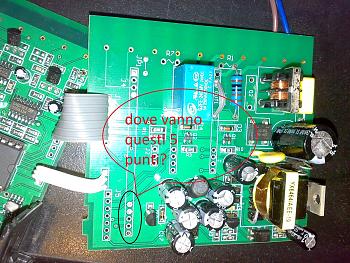

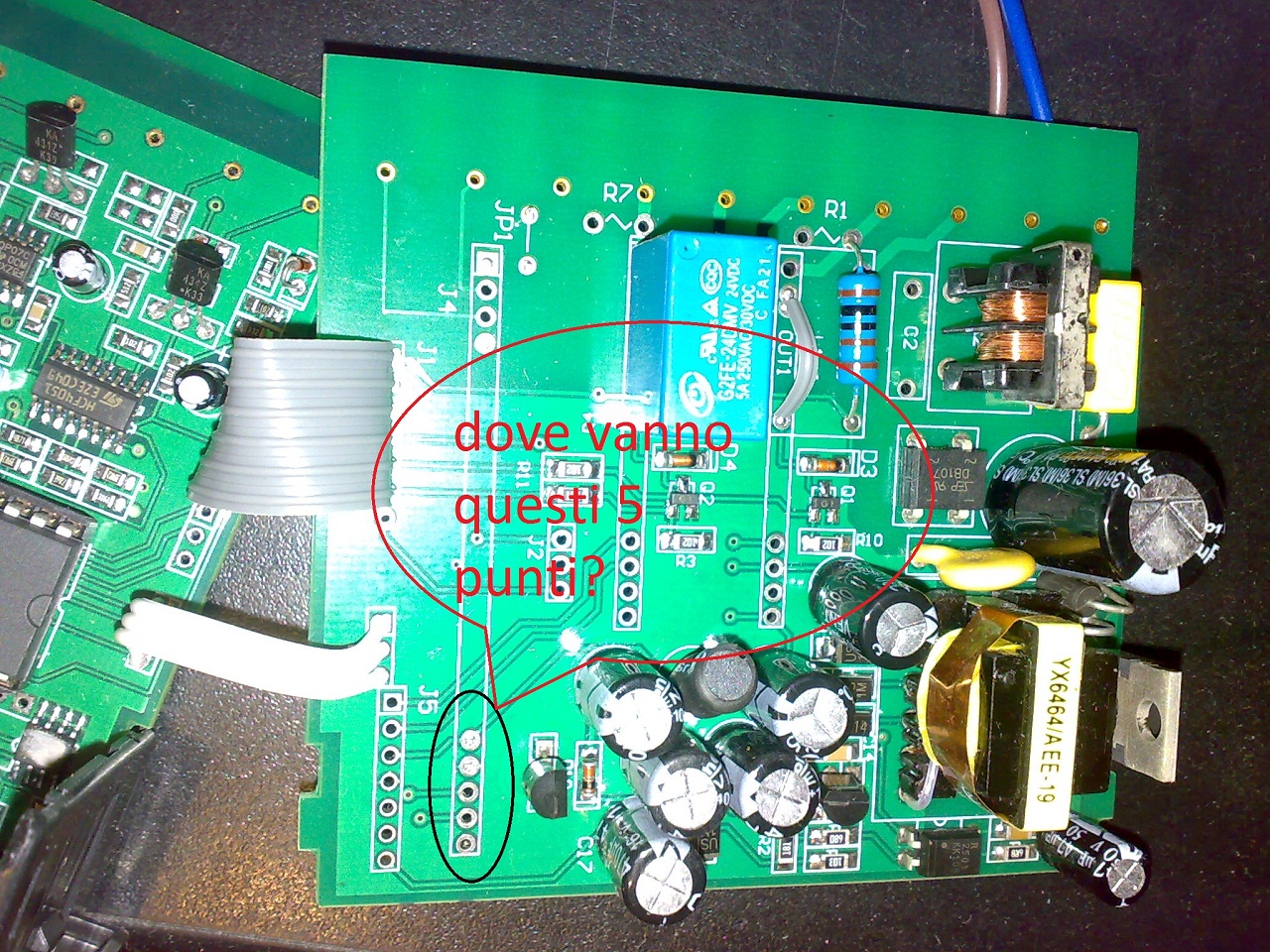

questi 5 punti dove vanno? se troviamo questi abbiamo risolto
