Profilo desolder honton ht-r392

[GAMEPLAYCONSOLE]

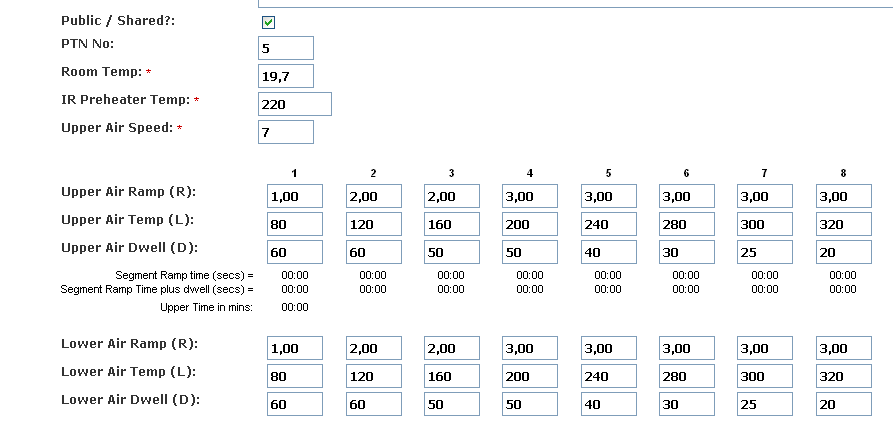

Ciao, ragazzi, ho fatto oggi un profilo per dissaldare l'RSX di una ps3 con il nozzle 41*41 con la mia Honton HT-r392 .
Che ne dite ?




Sono stato 8,04 min e poi ho staccato, il bga è pulito misura 2,2 ohm, quindi è ok giusto ?
Quando ho staccato il bga dalla motheboard la termocoppia mi segnava 232°, che ne dite ?

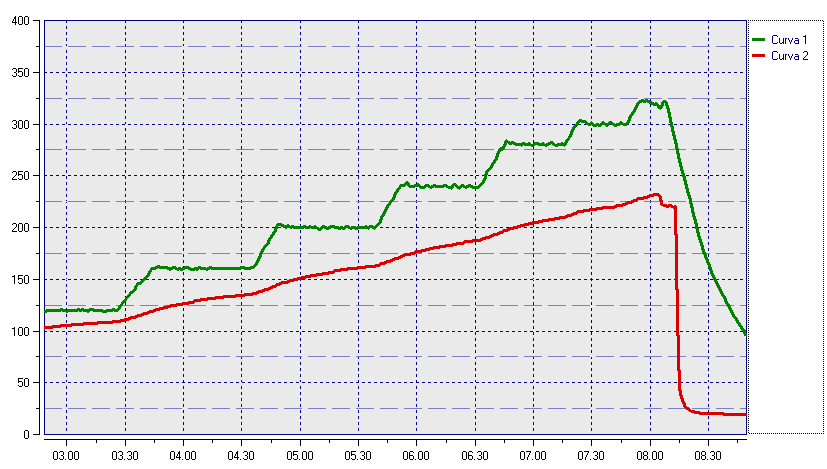

EDIT: Ecco il grafico


A ragazzi, vedete che sembra che la temperatura della termocoppia sul bga scenda troppo velocemente, ma in realtà, quando ho staccato mi è caduta la termocoppia, perchè non ho il kapton che ancora non mi è arrivato.

[AHO70]

Ciao Gameplay , ho la tua stessa macchina, premetto sto cercando anche io il giusto profilo, se riesco in questi giorni ti posto il grafico che ho ricavato io, comunque guardando il tuo grafico secondo me ( e ripeto non sono esperto quindi aspetta pareri di qualcuno piu preparato del sottoscritto) la rampa dal minuto 5.30 dovrebbe essere piu veloce praticamente quella che va dai 180/190° C ai 230/240° C , poi ti posto qualche mio profilo cosi ci confrontiamo. Un'altra cosa, io con la mia a circa 4 minuti sono a 150 °C con una rampa al primo step di 0,50. ( alzerei anche il preheater ). Ciao a presto.

[leonemax81]

questo è un profilo ammazza concole... cioè hai messo come picco 320° per avere una temperatura reale 230°..... e da pazzi!!!!... calcola che con la mia arrivo a 260° di picco e rilevo 235/240°... prima di tutto togli l'ihs sopra l'rsx... e poi usa nozzle 45x45 il 41 è piccolo e non vai a scaldare bene la zona bga...

[AHO70]

Io il PreHeather lo tengo a 300 per il resto le temperature sono come quelle di leone, forse tieni il top troppo distante dalla scheda.

[GAMEPLAYCONSOLE]

AH070, mi puoi spiegare perchè lo tieni a 300 ?
Leonemax tu a quanto lo tieni il pre ?
La rampa dei miei plate è di 0,50.

[leonemax81]

Per ps3 per forza a 290... Hai visto la scheda madre ps3 quando e grande.... A 220 mica la riscaldi a dovere...

[GAMEPLAYCONSOLE]

Ora ho capito, grazie mille leone

[AHO70]

Sì appunto, parlavo anche io di schede ps3.

[GAMEPLAYCONSOLE]

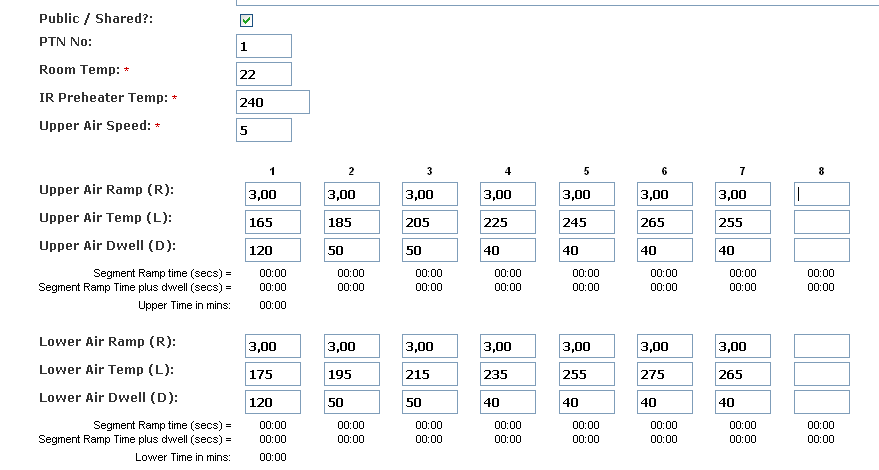

Che ne dite di questo profilo che ho fatto, per dissaldare le gpu delle 360 ?


verso la fine il bga a 220° si muoveva da tutti e quattro i lati e potevo staccare.
Ci ho impiegato 6 min e 30 sec.

[AHO70]

Game, il grafico lo hai? ....e Scusami , curiosità mia, che software usi?

[GAMEPLAYCONSOLE]

Ciao AH070, uso il software della bauer versione 3.0, per il grafico non lo tengo per quella fat, però ne ho un'altro di una xcgpu di una slim, sempre usando lo stesso profilo.
Comunque ho capito che con il mio macchinario il primo step dev'essere di 120 sec minimo, in quanto la rampa dei plate è di 0,5, in questo modo, non devo arrivare verso i 300° per avere 230° sul bga.
Comunque nel pomeriggio, che non sapevo che fare, che son stato con 38 e mezzo di febbre, mi son fatto un profilo per risaldare con sfere al piombo, tempo che mi arrivano i flux e provo a risaldare prima su una fat rotta e poi su questa slim e vediamo se riparte

Ecco il grafico, ma mi sa che ho sbagliato sopra, perchè ricordavo male, in quanto per sbaglio avevo chiuso il programma, in circa 7 min stacco, anche prima, son stato più tempo per vedere se il bga si muoveva su tutti e 4 i lati.

[url]https://www.dropbox.com/s/o7hkqtqdmkjdoqm/GPU%20DESOLDER%20XBOX%20360%20SLIM%201.bmp?dl=0[/url]
[url]https://www.dropbox.com/s/ryh2tzchz19u2mz/GPU%20DESOLDER%20XBOX%20360%20SLIM%202.bmp?dl=0[/url]

Come sempre, mi cade la termocoppia verso la fine quando stacco, perchè il kapton non mi è ancora arrivato e mi arriva mercoledì, che palle

[AHO70]

Io metto il Pre a 300 , e la prima rampa ( R1 ) la imposto a 0,5 gradi/sec. e arrivo a 150 sulla scheda in 4 minuti .

[GAMEPLAYCONSOLE]

Reballata una slim non funzionante con sfere leaded al piombo, ora funziona, lho lasciata accesa quasi un giorno, ho fatto delle prove, ho provato a premere sul bga, tutto ok, va benissimo.
E questo è il mio primo reballing effettuato con successo, un grazie a Tommino81 e Criscros, per avermi spiegato molte cose
Ah, anche un grazie a leonemax, per avermi dato qualche consiglio
Il profilo che ho fatto, è simile a quello della rampa del flux, solo che per arrivare a 150° ci impiego più tempo, invece di 120sec.

[Tommino81]

Bene, strada da fare ne hai ancora...
Anche io reballai la mia prima xenon jtag credendo di aver capito , invece mi resi conto che non avevo capito un cazz...
Ancora oggi perfeziono, studio leggo e provo "ovviamente per migliorare "
Ma se fai sacrifici , le soddisfazioni arrivano ci vuole pazienza e confronto...
at salut ..

[GAMEPLAYCONSOLE]

Si tommino, lo so, ho ancora molto da imparare, non so mica tutto
Tempo che finisce la scuola, mi metterò dalla mattina alla sera tutti i giorni, a fare test ed a perfezionare sempre di più il profilo, così imparo molto.

[Tommino81]

Pensavo scrivessi " mi metto dalla mattina alla sera a studiare"

TopaTalk

[GAMEPLAYCONSOLE]

Pensavo scrivessi " mi metto dalla mattina alla sera a studiare"

TopaTalk

ecco lo sapevo ahahaha

[AHO70]

Io su ps3 ancora zero reballing riusciti, praticamente quando provo a saldare le balls su rsx prima che le balls si saldino mi esplodono le ram, se provo con temperature più basse le balls non si saldano.

[marco772005]

scusa.....ma che procedura usi per saldare le sfere sul bga?

[GAMEPLAYCONSOLE]

Come non si saldano, io imposto l'aria calda a 350°, metto il flux, il nordson, con il pennello o la spatola per bga e saldo, riscaldo prima tutta la zona del bga e poi mi avvicino verso le sfere e si saldano subito, per il flusso d'aria, lo metto al minimo.
Puoi anche usare il top della stazione di rework
