Reballing acer aspire 5740g

[leonemax81]

Salve vorrei condividere questa mia esperienza di un reballing su questo modello di notebook con scheda video ATI....mi arriva con schermo nero...reballo la gpu come sempre... il notebook riparte mentre lo stavo formattando quasi alla fine lo schermo diventa nero ma no del tutto ma come se gli mancasse la retroilluminazione.... infatti se lo metto controluce si intravedono le icone sul desktop.... ma la cosa ancora più strana e che se lo collego con il cavo hdmi ad un monitor esterno tutto funziona.... secondo voi cosa può essere? ho provato anche a cambiare sia il monitor lcd (con uno che avevo) e sia il cavo che collega lcd alla scheda madre nulla solita insalata....devo cambiare anche il BGA?...

[pocoyo2]

Lampada?

from Galaxy NOTE 2

[leonemax81]

lampada cosa?...

[pocoyo2]

Lampada dell'lcd

Edit: scusa la sintesi ma sto guidando

from Galaxy NOTE 2

[mimmos82]

Potrebbe essere l'inverter, se è lcd, altrimenti credo pannello led difettoso

EDIT: giustamente, anche la lampada dell'lcd, giustamente come dice l'amico pocoyo2

[leonemax81]

ma scusate come lampada voi intendete l'inverter?....perché tale pc non ha l'inverter si cambia direttamente lcd che ho già provato..

[pocoyo2]

Hai detto lcd, poteva essere che avevi cambiato solo l'LCD (appunto) mentre magari il guasto era sulla retroilluminazione (lampada).
Può anche essere che sia saltato un fusibile della retroilluminazione, però

from Galaxy NOTE 2

[leonemax81]

Hai detto lcd, poteva essere che avevi cambiato solo l'LCD (appunto) mentre magari il guasto era sulla retroilluminazione (lampada).
Può anche essere che sia saltato un fusibile della retroilluminazione, però

from Galaxy NOTE 2

no questo tipo di schermo ha compreso anche l'inverter e quando cambi lo schermo cambi tutto.....secondo te questi fusibili dove li trovo?...vicino dove si collega il cavo video sulla scheda madre?.....

[pocoyo2]

Sì ma non saprei di preciso dove. Un utente di questo forum, non ricordo chi, una sera al telefono mi disse di aver trovato un componente guasto. Ponticellandolo ripartiva la retroilluminazione

from Galaxy NOTE 2

[DrSchottky]

Domanda scema:modello mobo?

[leonemax81]

ho controllato fino adesso la scheda non ho trovato fusibili...

[tetramix]

non conosco il modello, ma solitamente i fusibili hanno la sigla fs o fuse, ma potrebbero anche non esserci scritte,
se hai un tester a disposizione stacca i connettori e con il beep cerca vicino l'entrata

[Scruffy]

Salve vorrei condividere questa mia esperienza di un reballing su questo modello di notebook con scheda video ATI....mi arriva con schermo nero...reballo la gpu come sempre... il notebook riparte mentre lo stavo formattando quasi alla fine lo schermo diventa nero ma no del tutto ma come se gli mancasse la retroilluminazione.... infatti se lo metto controluce si intravedono le icone sul desktop.... ma la cosa ancora più strana e che se lo collego con il cavo hdmi ad un monitor esterno tutto funziona.... secondo voi cosa può essere? ho provato anche a cambiare sia il monitor lcd (con uno che avevo) e sia il cavo che collega lcd alla scheda madre nulla solita insalata....devo cambiare anche il BGA?...

e su crt come si comporta?

lo fa gia da bios o solo mentre carica windows ?

edit: pin 21,22,23 del connettore lcd vanno al fusibile F1 1.1Ampere 24 volt. controlla se hai 19 volt qui. pin 1-2 se hai 3.3 volt, ( pin 16 se hai 5 volt quando pc parte).
controlla anche pin3 e pin27 sempre del connettore lcd

ovviamente tutti lato mainboard.

inutile cercare fusibile pannello led, dato che hai gia provato un altro pannello e non va uguale. su pannello cmq in genere si chiama F101 ed è bianco.

[leonemax81]

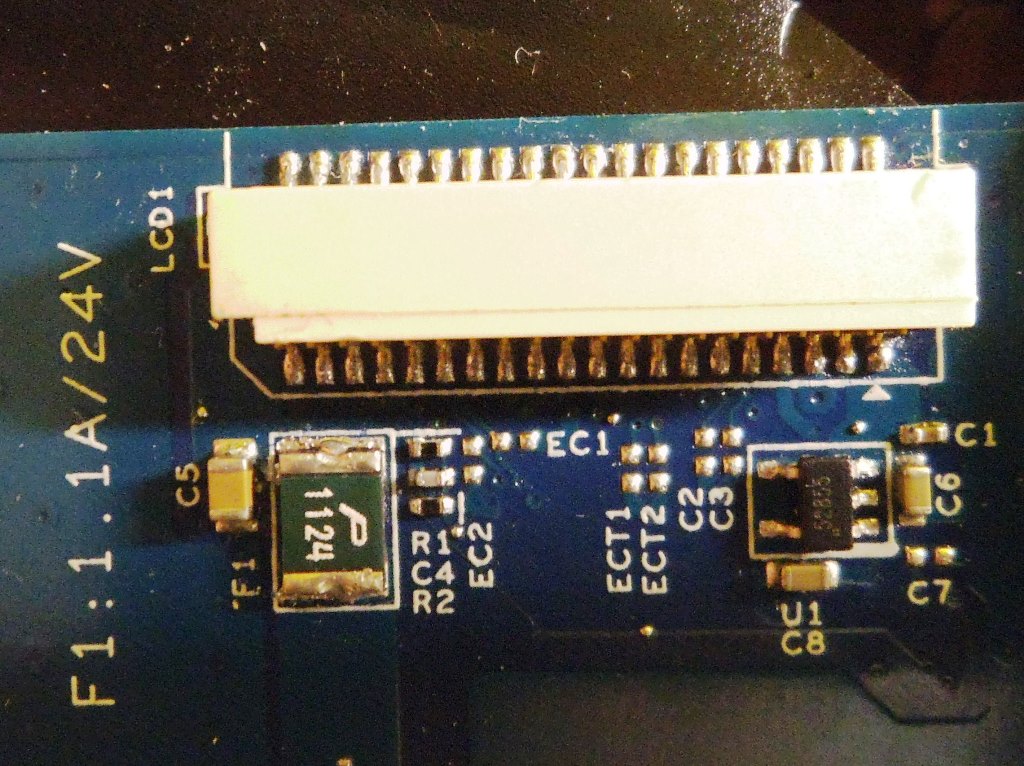

ragazzi ecco la foto del connettore se non erro il fusibile dovrebbe essere quello con la sigla p1124 ma testandolo mi sembra buono....Scruffy mi indichi sulla foto i punti esatti dei pin da controllare?... grazie..

[tetramix]

riesci a fare una foto completa della scheda, comunque quello con la scritta 1124 è un fusibile, la scritta in questo caso e F1

[leonemax81]

allora ho misurato le tensioni ho collegato il monitor perché senza collegarlo mi dava valore zero su pin 1/2...

pin 21,22,23 valore 9.3 v senza monitor collegato mi da 10 v.
pin 1-2-3 valore 3.3 v senza monitor collegato mi da pin 1-2 valore 0 v pin 3 valore 3.3 v.
pin 16 valore 5 v.
pin 27 senza monitor collegato valore 0 non riesco a misurarlo con il monitor collegato....

valori misurati tutti da pc acceso...

[Scruffy]

su F1 che è il fusibile, che valore di volt hai ? e su C5 ?

[tetramix]

ho idea che sia la lampada rotta, potresti provare a cambiare inverter

[Scruffy]

il notebook può avere led e lcd con inverter. lui ha detto che il suo è a led e che ha provato un altro notebook...

[leonemax81]

allora raga aggiornamento prima le misurazioni lo fatte da pc acceso ma con batteria e sui pin 21,22,23 valore 9.3 v senza monitor collegato mi da 10 v......ho rifatto le misurazioni ma stavolta con il cavo alimentatore e sui pin 21,22,23 mi da valore 19 v. tolgo l'alimentatore e scende a 10 v mentre le altre restano tutte invariate come se le misuro con la batteria penso che sia una cosa normale che faccia cosi....allora sto punto che cavolo sia?....
