Salve ragazzi, premetto che sto imparando e mi manca ancora tanta esperienza.
Si tratta di una geforce GTX 560, non riesco a capire cosa sia successo mentre pulivo la scheda, spero di non aver fatto il fattaccio :sorrow:
A voi è mai capitato?
Allegato 12825
In pratica in un angolo hai tirato via tutta la solder mask....almeno sembra....
CiaoCitazione:
Originariamente Scritto da ciariello
Se fosse una piazzola unica tipo... una massa con pad comuni la potrei recuperare ?
a recuperare si recupera...è una piazzola che io chiamo di "potenza" cioè che porta o GND o +Vcc al chip quindi non ci dovrebbero essere impedimenti ...devi fare solo attenzione
Allegato 12832Allegato 12833Citazione:
Originariamente Scritto da ciariello
Ora non resta che provare a riattaccarla, vista la grandezza e il peso della gpu, quali accortezze mi consigliate di adottare?
Grazie ciao
Il problema vero è che senza soldermask rischi che le palline dal BGA si trasferiscano tutte sulla scheda, con la conseguenza che i pin interessati rimarranno senza stagno (e quindi senza contatto)
Cambia treccia magari una gootwick, metti più flussante e abbassa la temperatura, e MAI appoggiare il saldatore diretto sulla scheda, il saldatore deve fare da tramite scheda-stagno-saldatore, ho fatto lo stesso macello io sulla prima Xbox
Sai come credo mi abbia fregato?, il primo passaggio *saldatore pallozzola di stagno con pb* appena passo su quella zona, mi lascia lo stagno su tutta la riga,cerco di sciogliere e mi si attacca il saldatore, saldatore a 380, penso: c'è molta dissipazione, il saldatore non recupera potenza velocemente, alzo a 450, si scioglie lo stagno ma resta la striscia molto sottile, dico: vabbè finisco il resto poi con la treccia 3015 gootwick flussante a guazzetto tolgo tutto, naaaa!!!! è restata così.Citazione:
Originariamente Scritto da -Criscros-
In trasparenza sotto si vedono i pad, e non capisco con che procedimento anno fatto la zona, boo!!!!!!
Allegato 12840
Se hai quel problema allora probabilmente la punta non è buona, deve essere bella lucida altrimenti devi alzare di grado per fondere la lega, poi fai degli step, non togliere tutto in un colpo, aggiungi stagno e lo butti, aggiungi stagno e lo butti, meglio 2-3 euro di stagno che una scheda intera, di flussante abbonda e pulisci sempre dopo le varie fasi con trielina o altri detergenti
Ecco qui il mio Primo Devasto Totale :D
Allegato 12855
Allegato 12857Io dico sempre, *nessuno nasce imparato e non si finisce mai di imparare*
Ultimo consiglio, vista la grandezza, peso del componente e del danno che ho fatto, come mi consigliate di procedere per riattaccarlo con qualche possibilità di riuscita ?
O nato capace :D
Comunque mi sembra che sia tutta massa quella li, e se anche qualche pad non è collegato funziona comunque
Per il peso rimuovi l'his almeno, altrimenti schiacci tutte le balls
Ah!!! *è nà parola* rimuoverlo adesso non so proprio come fare.Citazione:
Originariamente Scritto da -Criscros-
Pensavo di creare 4 spessorini negli angoli con del filo sottilissimo (meno di 0,5)potrebbe funzionare?
La ps3 ha 4 condensatori negli angoli per appunto spessore, comunque tranquillo scherzavo :) figurati ;)
Allegato 12904Allegato 12903

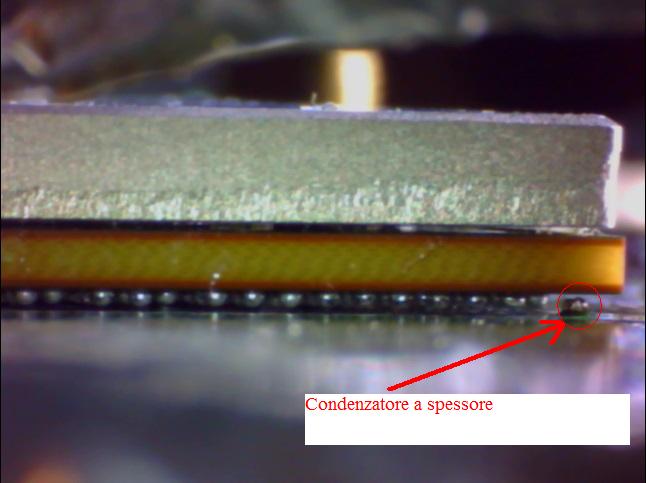

Come suggerito, messi 4 condenzatorini ai 4 angoli a fare da battuta-
L'operazione è riuscita ma l'ammalato è morto!!!!!!!!!!!!!hhahhahahhahahah
Montata la scheda su pc, non lo fa neanche partire, ma non mi arrendo, *boja chi molla*
Mi sembra che almeno il primo pad a destra non sia saldato.. ma se il pc non si accende neanche potrebbe essere qualche corto. Misura la resistenza ai lati di qualche condensatore smd nei pressi della gpu
...dal mio padellone 2
Penzo anche io ad un corto, adesso sono al lavoro, stasera provoa misurare i condenzatori.Citazione:
Originariamente Scritto da pocoyo2
Opure le palline centrali che non si sono saldate bene, ho top cinese e vista la grandezza del cip ho dei dubbi sull'omogenità della saldatura.
Il primo pad a destra dovrebbe essere il condenzatore a spessore che ho messo, ho evidenziato meglio la cosa sull'immagine
Ciao
Perdona la domanda,ma hai rimesso il bga nella giusta posizione? Non vorrei che non hai rispettato l'orientamento...devo essere sicuro che il pad 1 del bga sia nel lato della freccia che c'è sul pcb della scheda video
Che asino che sono.. se fosse stata la pallina di stagno non sarebbe stata attaccata alla scheda (a BGA freddo) ma appunto al BGA come le altre. hahah
ti riferisci a me Lorenzo?Citazione:
Originariamente Scritto da pocoyo2
