(guida) modificare puhui t-8280 (rex c100)

[spyro82]

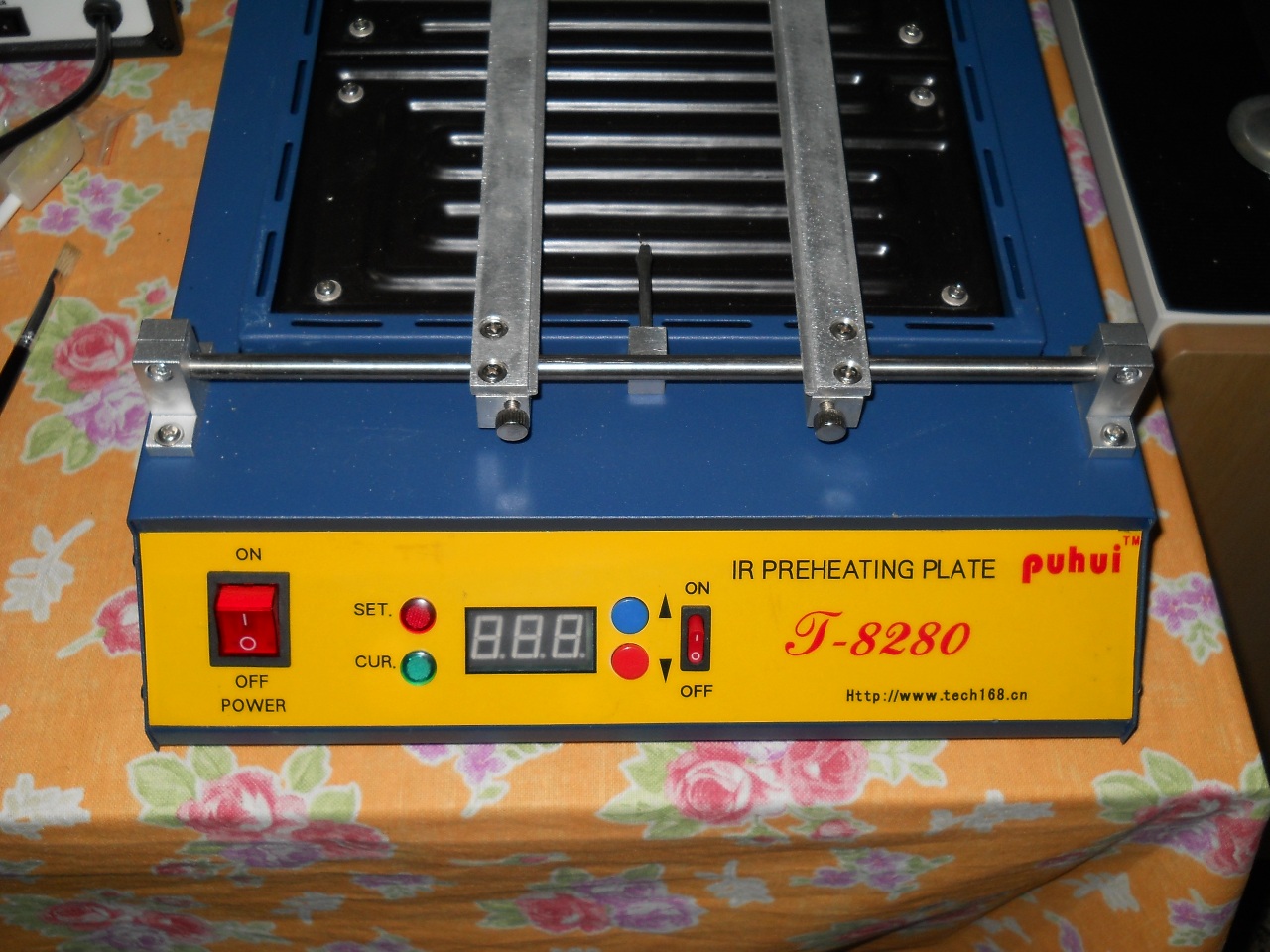

salve a tutti in questa breve guida vi spieghero come eliminare il controller interno del puhui (che fa letteralmente cagxxe ) con un rex c100 .
occorrente :
-puhui t-8280
-rex c100
bene cominciamo con lo smontaggio del puhui e per far cio svitate le viti segnate nelle immagini :

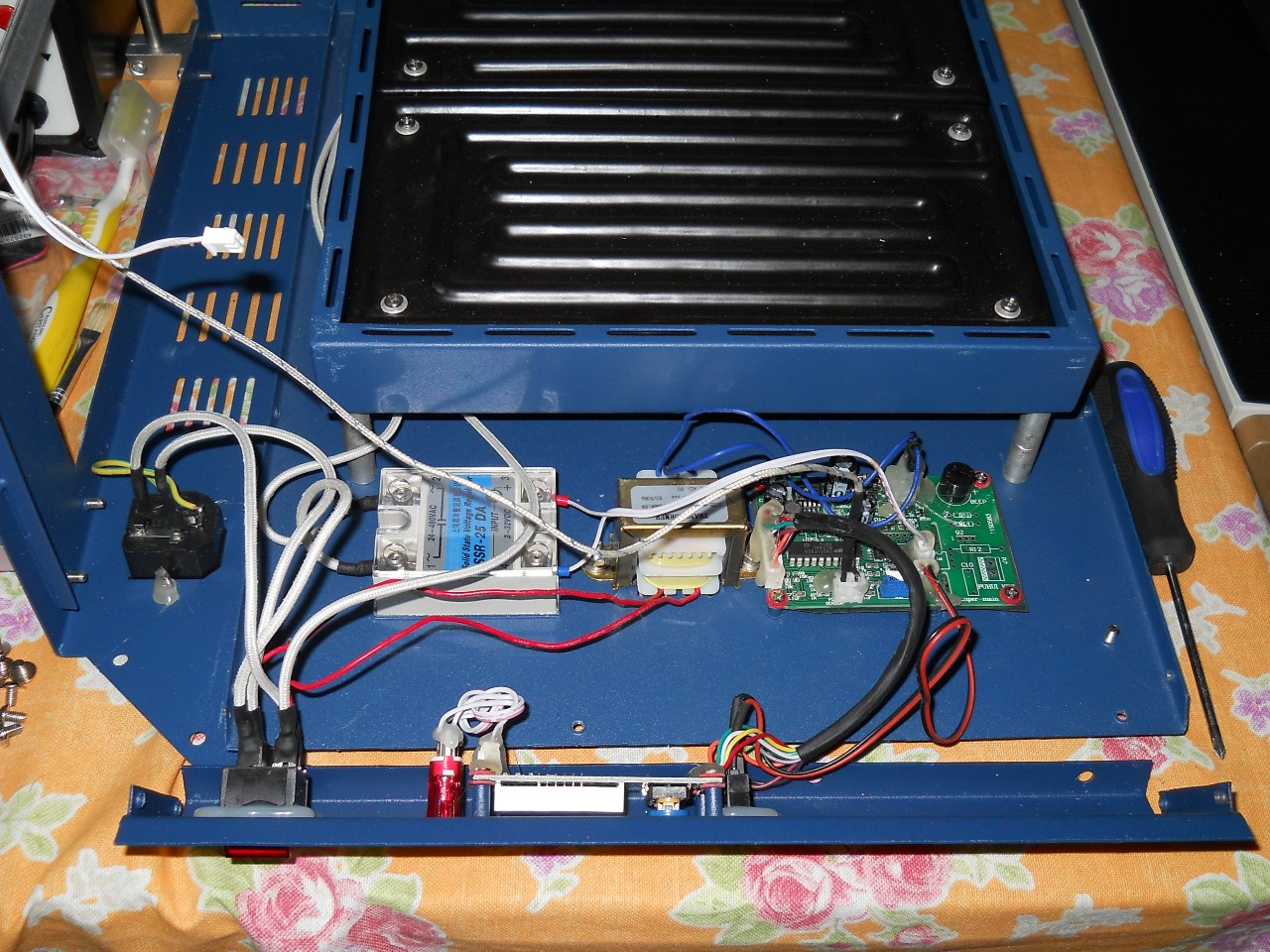

dopo aver svitato tutte le viti alziamo la parte superiore e stacchiamo il connettore mostrato in figura per poter operare meglio :

ora dobbiamo togliere le suddette schede :

dovremmo avere una situazione del genere :

adesso dobbiamo tagliare per poter posizionare il nostro rex io per comodita l'ho messo qui se a voi non piace potete cambiare posizione :

perfetto siamo gia a meta strada adesso siccome il nostro caro rex e abbastanza profondo dobbiamo andare a modificare anch'esso io per comodita l'ho disassemblato e messo su basetta , cominciamo a toglierlo dal suo box :


facciamo la solita modifichetta ( della rimozione del rele e dei ponticelli) :


adesso uniamo le due basette (io ho dissaldato i cavi che univano le esse e ponticellate con il classico awg) :

adesso siccome abbiamo tolto il rex dal suo box i contatti sono nella parte inferiore e privi di morsettiera percui abbiamo due opzioni o saldare direttamente i fili oppure saldare sui pad i connettori della morsettiere nel caso della seconda opzione avremo una situazione cosi :

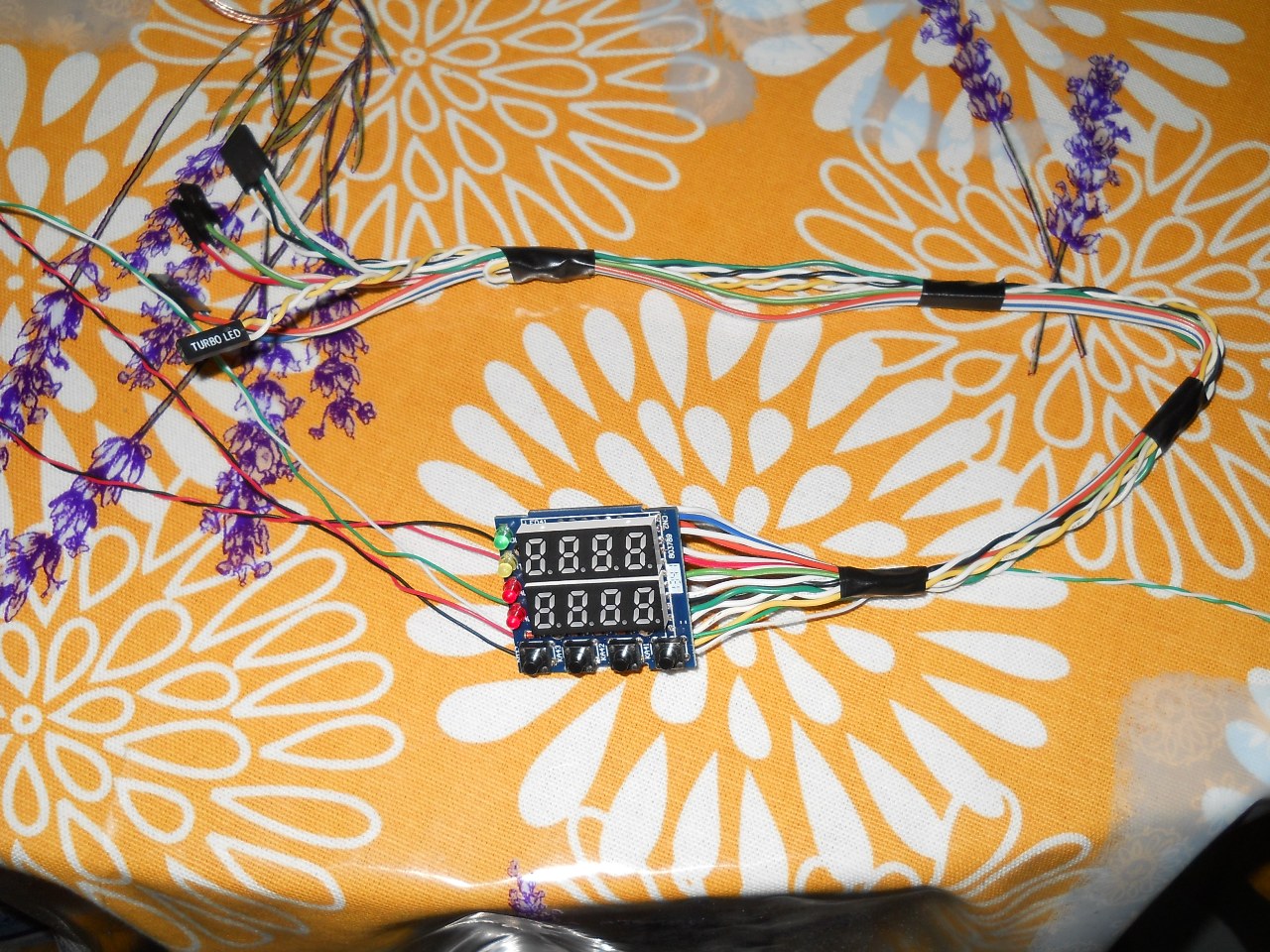

cme ultima cosa dobbiamo collegare il display perche visto che il suo "corpo" stara distante dobbiao prolungare i file io ho optato per far si che il display si stacchi e rimanga indipendente eccone un esempio:



nella parte inferiore della basetta mettiamo un cartoncino per isolarla dal case metallico onde evitare corti :

posizioniamo la scheda creata a posto di quella vecchia :

e collochiamo il rex fissandolo con un po di colla a caldo ma se il foro lo avete fatto preciso non ce ne sara bisogno :

io per comodita ho aggiunto 4 pulsanti che guarda caso coincidono con la serigrafia del puhui stesso :

GUIDA REALIZZATA DA SPYRO82 PER CONSOLEOPEN NE E VIETATA LA COPIA

[Jotech]

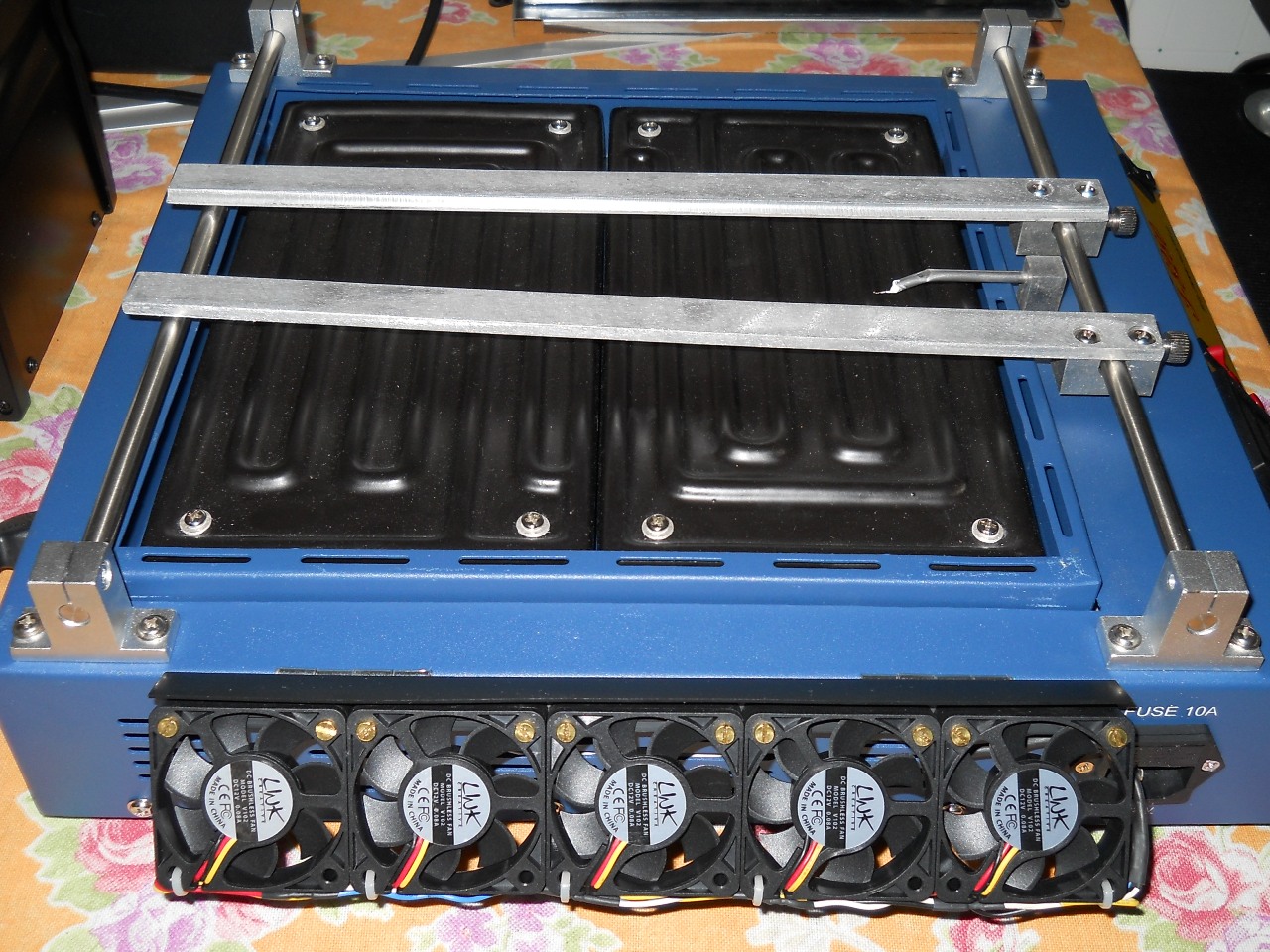

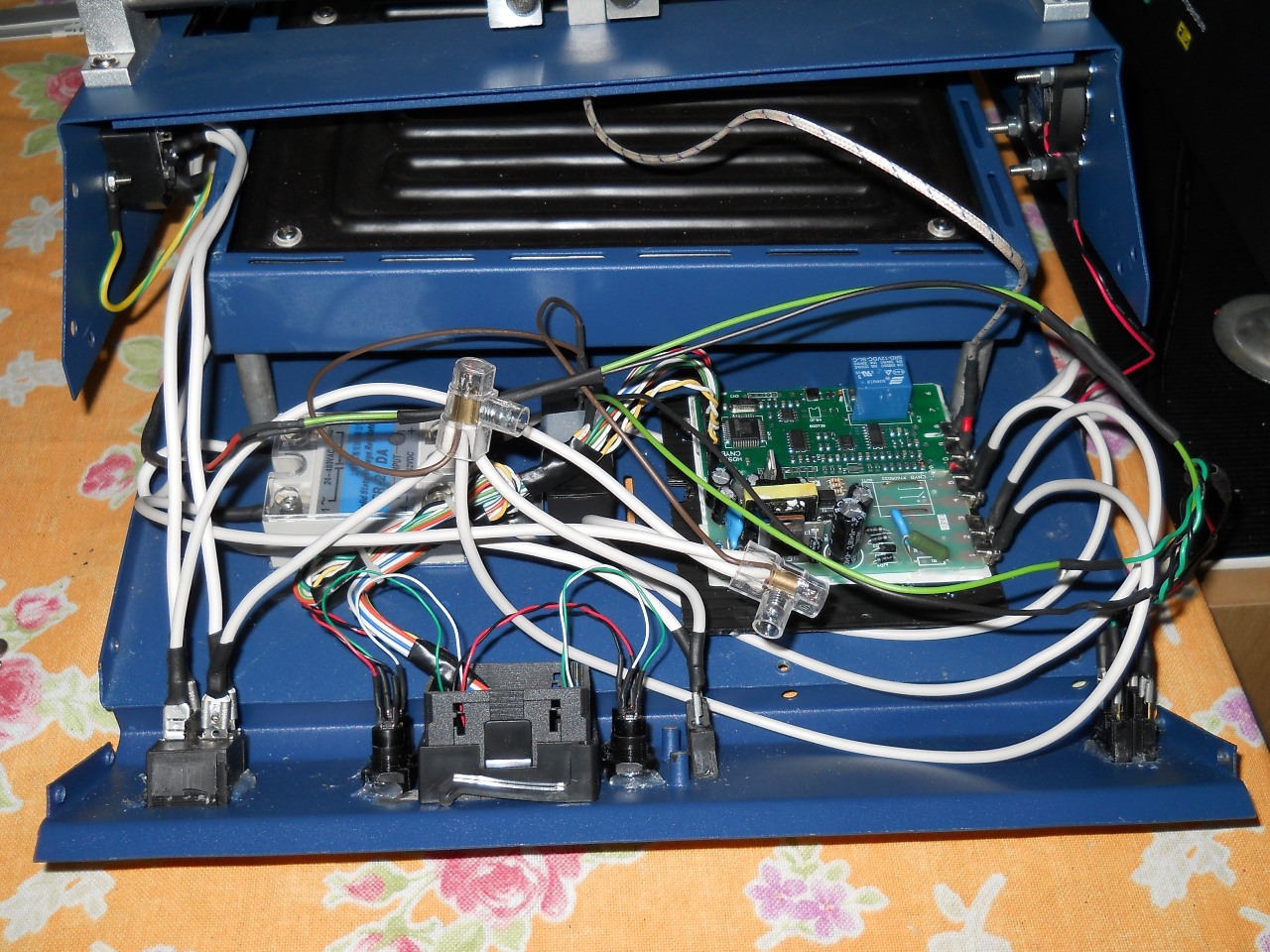

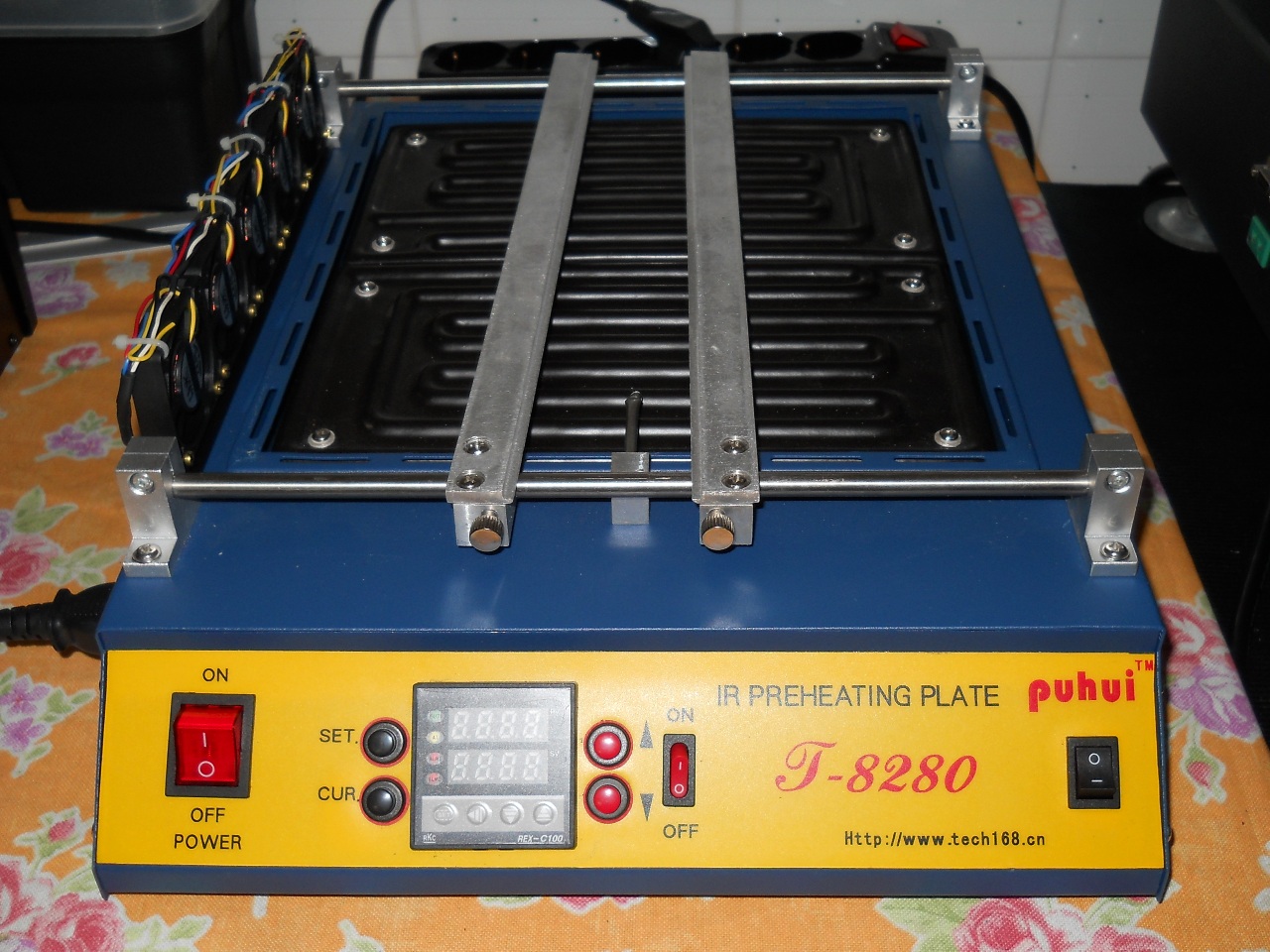

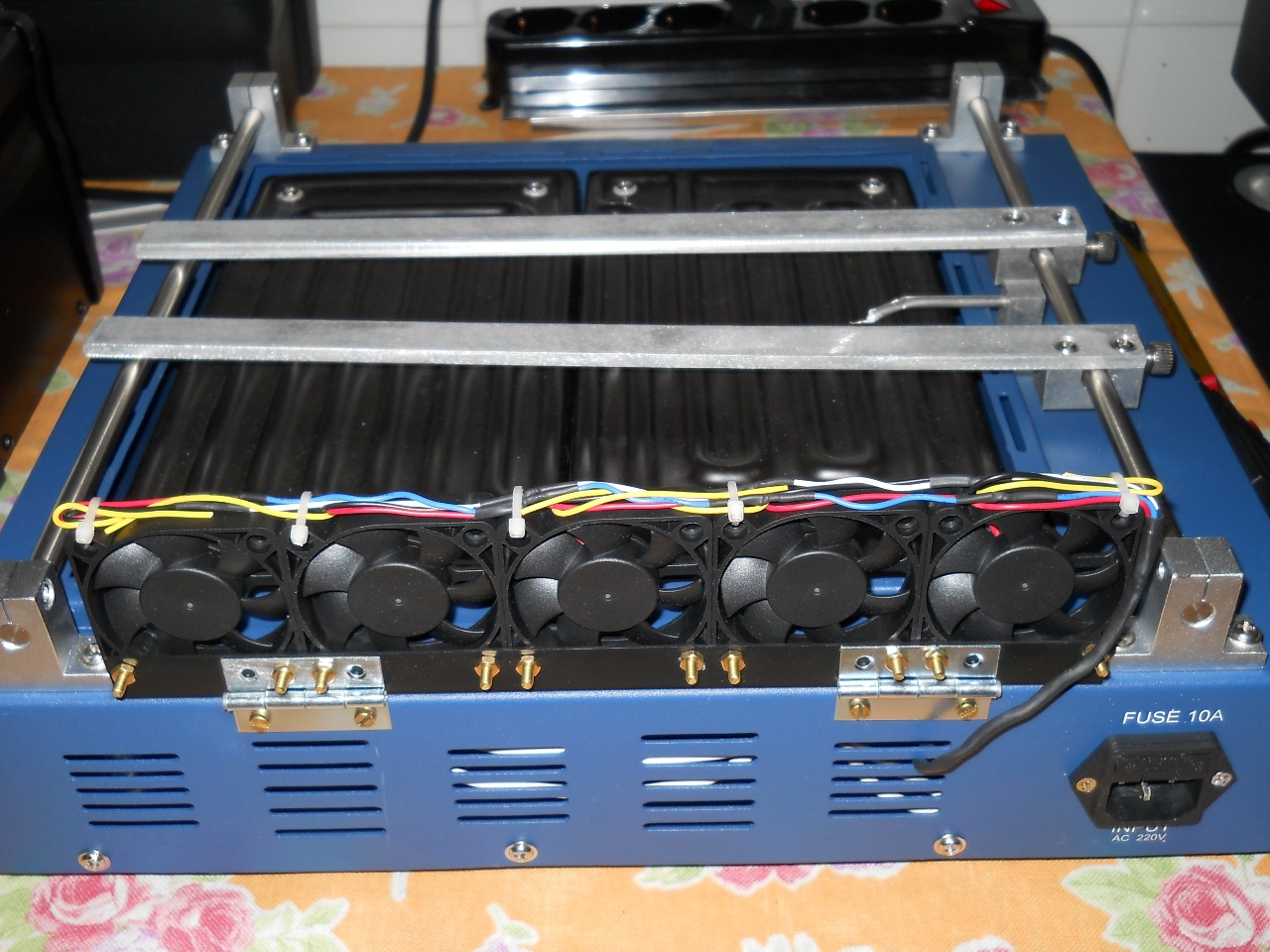

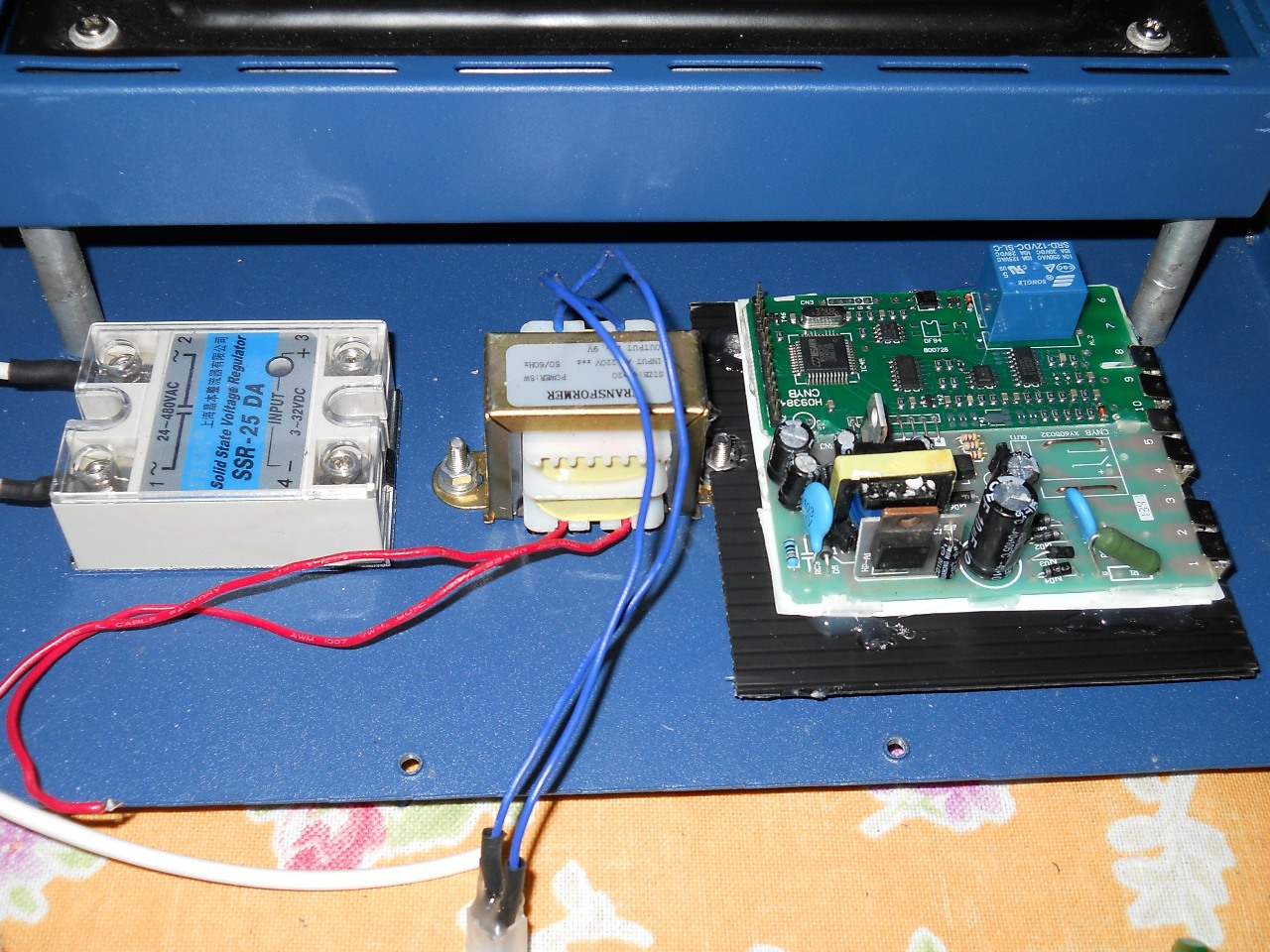

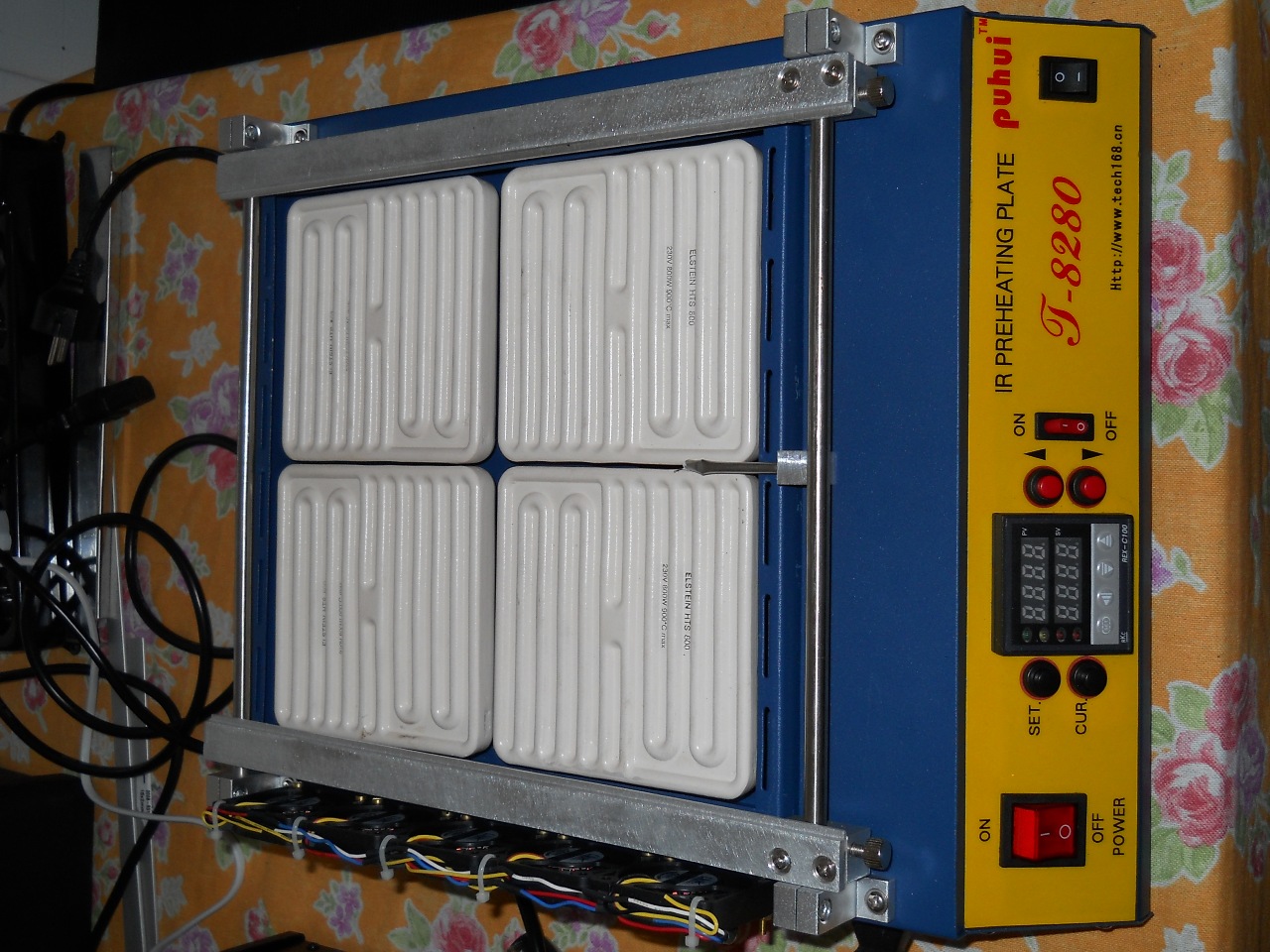

Dopo aver visto e seguito alla lettera la guida di spyro82 per modificare la Puhui mi sono divertito anche io e ho fatto la piccola aggiunta di qualche ventolina per raddreddare i plates mettendo all'interno al posto del trasformatore che c'è un piccolo trasformatore da 12v e ho anche sostituito tutto il cablaggio con fili da 2,5mm resistenti alle temperature..purtroppo le ventole hanno pochi rpm e non fanno molta aria però raffreddano
Ringrazio spyro82 per avermi concesso la copia e la pubblicazione ;-)

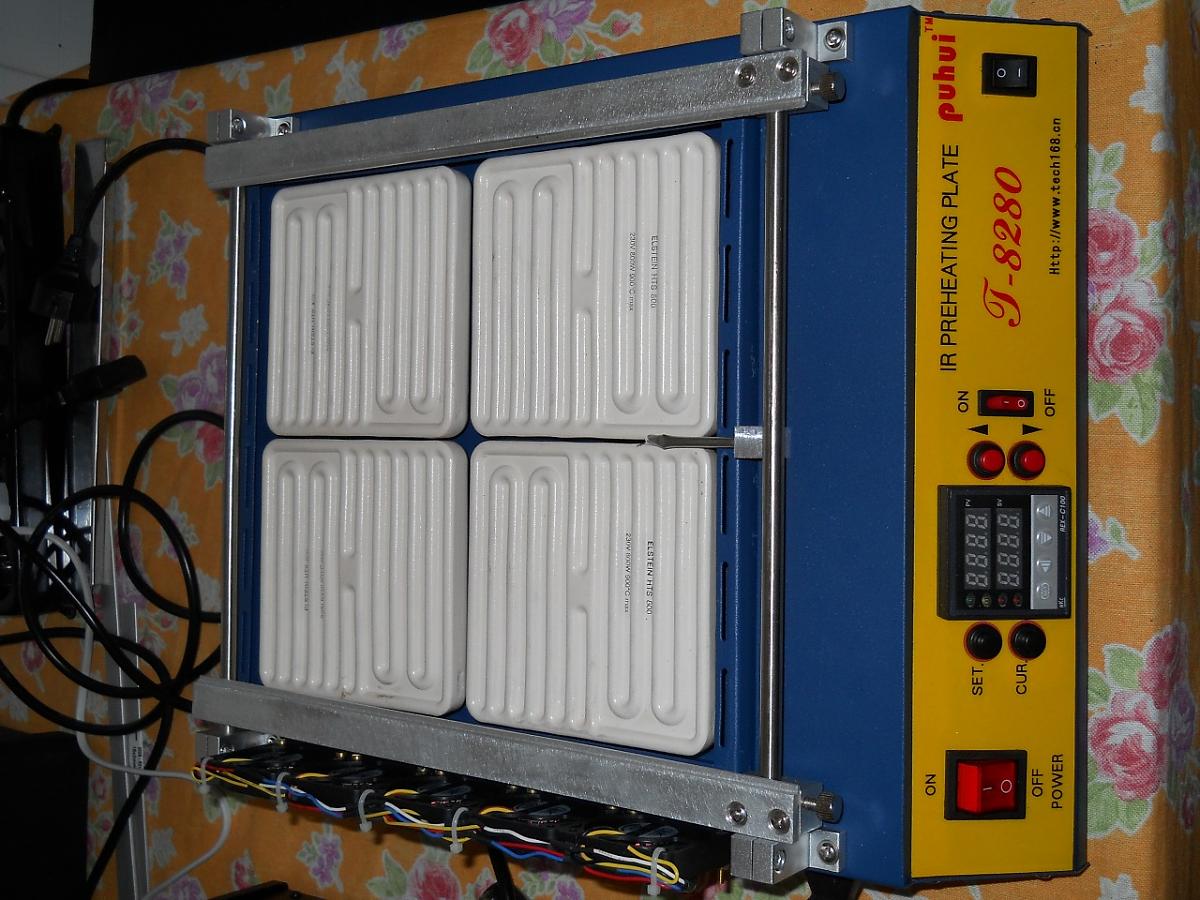

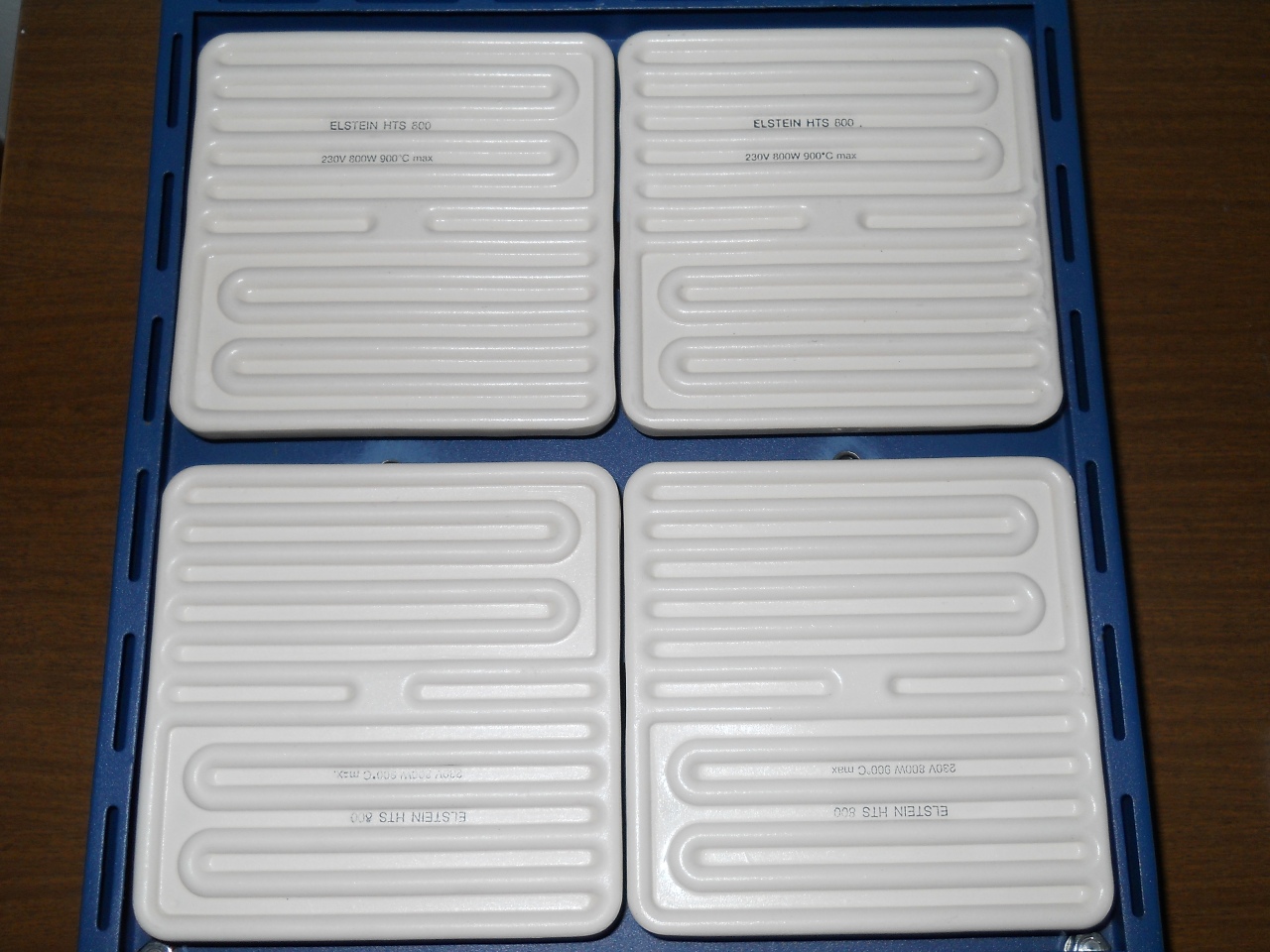

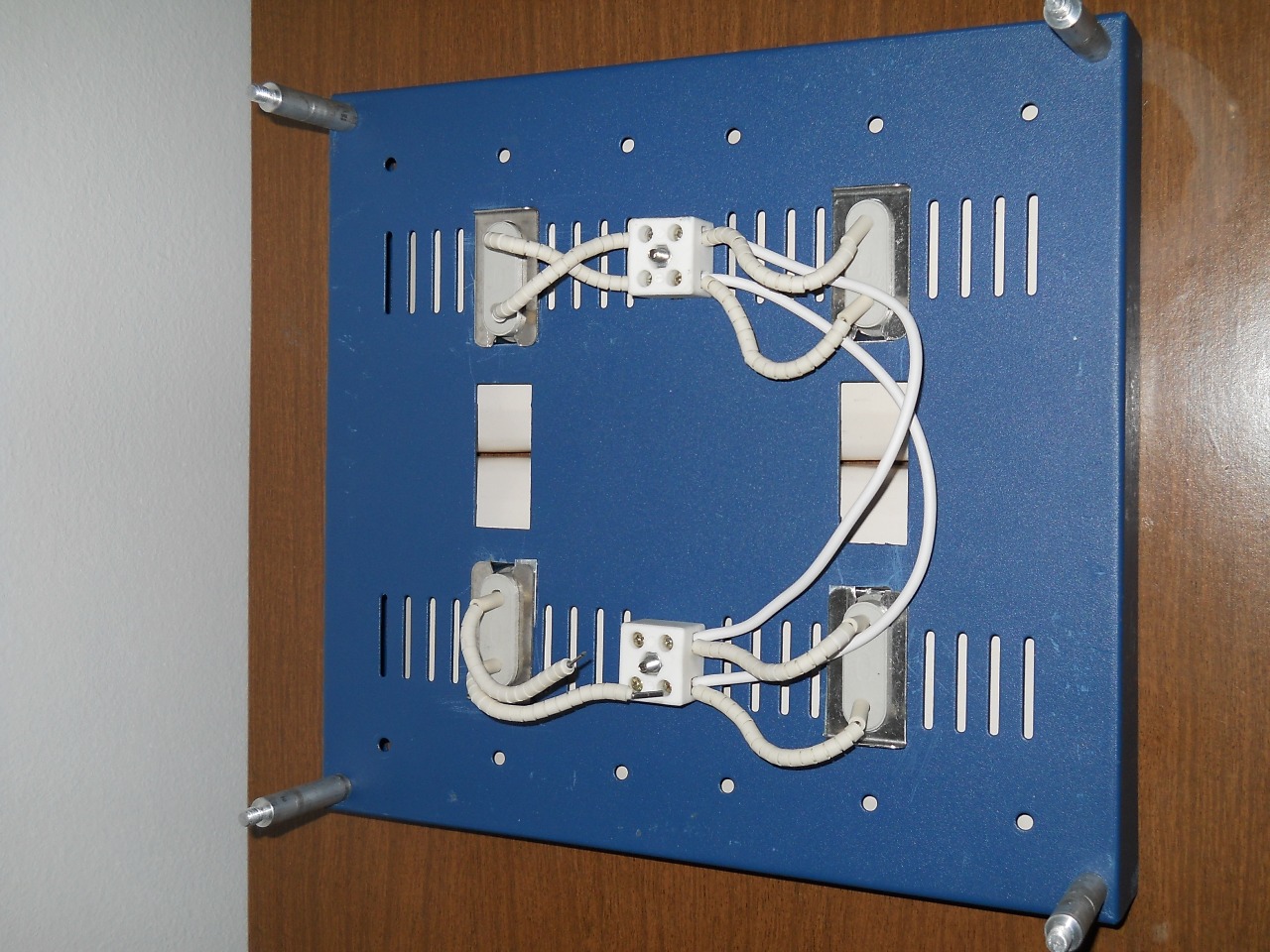

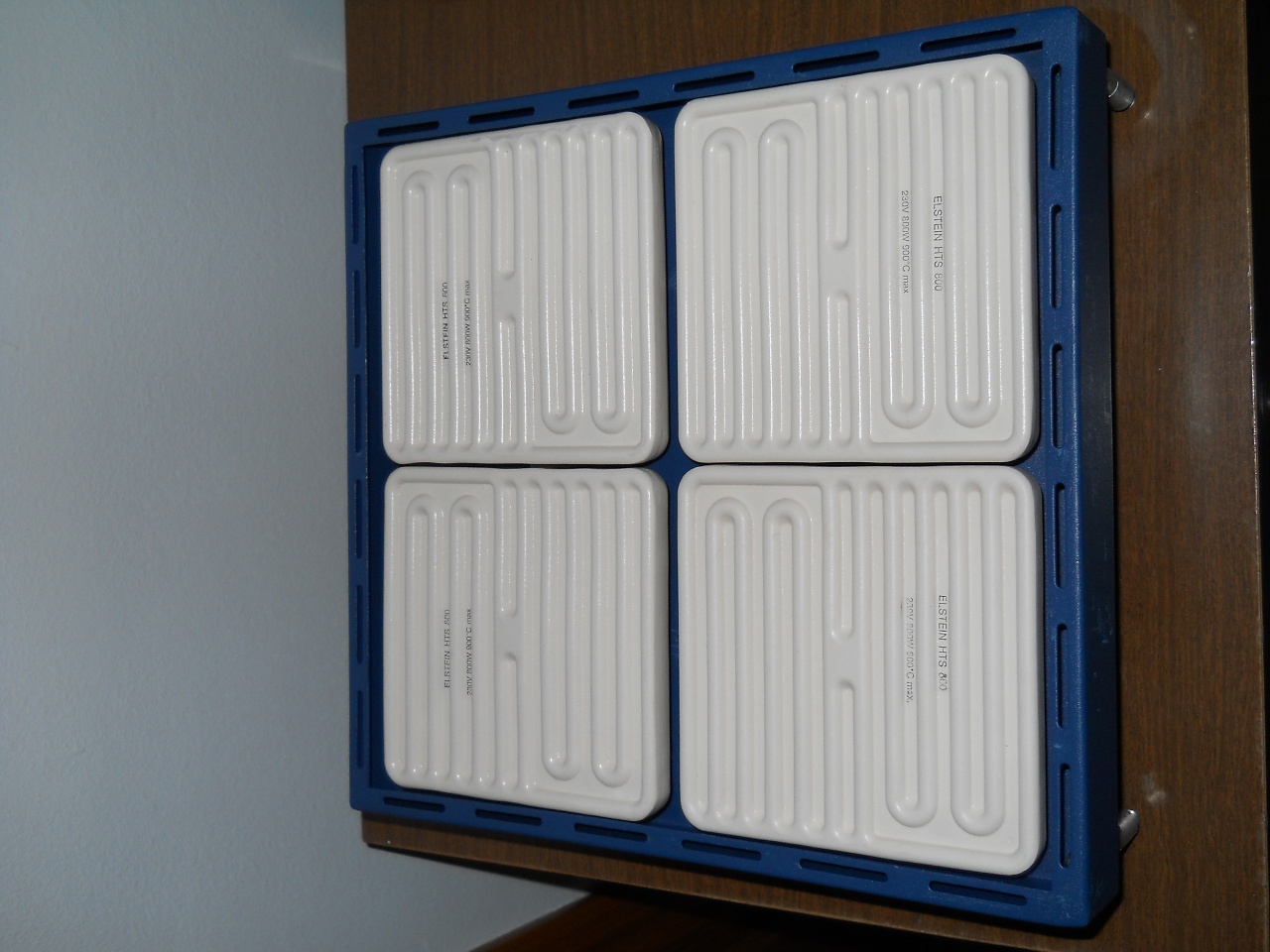

ultimi upgrade sostituzione plates con Elstein 800w

[xtillo]

Salve ragazzi, anch'io non ho resistito alla tentazione di modificare il mio puhui grazie alla guida di spyro82, come vedrete dalle foto ho riutilizzato anche la vecchia scheda e il trsformatore per riutilizzare la ventola e il bip all' accensione, con l'interruttore piu' piccolino l'ho utilizzato per far partire le resistenze interrompendo l' imput al rele' ssr. [url]https://imageshack.com/i/0kskfej[/url] [url]https://imageshack.com/i/mrwxk5j[/url]

[fabiozzo90@tiscali.it]

Spyro mi trovo in difficoltà con il collegamento del rex c-100 al puhui. Posso sapere come hai fatto i collegamenti?

[marcus78]

qui

[fabiozzo90@tiscali.it]

Grazie dello schema riguardo alla sostituzione dei tasti sul puhui dove vanno fatti i collegamenti sulla scheda del rex?

[fabiozzo90@tiscali.it]

Nessuno sà come posso collegare il display? Ho trovato questa guida ma mi sembra un lavoro sporco questo : [url=http://www.bgamods.com/forum/viewtopic.php?t=1806]Puhui T8280 - C100 Controller Mod • Rework/Station Guides • BGA Mods Rework and reballing support forum[/url]

Che ne pensate

[fabiozzo90@tiscali.it]

Jotech hai una foto piu dettagliata della 5^ foto. I collegamenti non riesco a capire. Non so dove collegare i pulsanti che hai messo tu e collegati poi sulla scheda dove c'è il display del rex c-100

[Jotech]

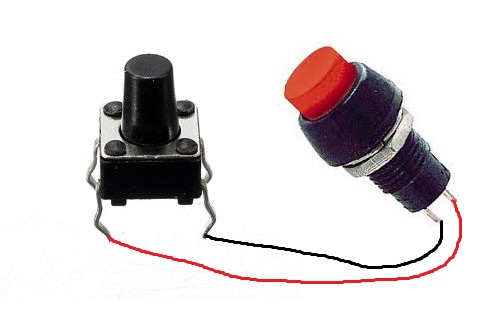

Purtroppo non ho altre foto e non ho più nemmeno la puhui però i pulsanti che ho aggiunto ai lati del rex sono facili da collegare...ogni tasto sul display del rex tipo set,+ o - hanno sotto un pulsante tattile con due piedini, se smonti il frontalino lo vedi e non devi fare altro che collegare due fili ai due piedini di ogni tasto e poi gli altri due capi li colleghi ai piedini del pulsante che metti tu sul frontale della puhui..in pratica se primi il tasto che metti tu o quello sel display del rex funzionano entrambi

[fabiozzo90@tiscali.it]

Jotech hai uno schema piu semplice per capire come collegare il trasformatore alla scheda del rex c100 perchè c'è un groviglio di fili e non si capisce bene dove vanno a finire

[Jotech]

Purtroppo l'ho venduta tempo fà ma se ti riferisci al trasformatore 12v non è collegato al rex ma alimenta solo le ventole ed è collegato all'interruttore nero sulla destra

[fabiozzo90@tiscali.it]

Io intendo dire un po tutto dalla scheda del rex ai mammuth ai gli interruttori vari ecc ecc.

[fabiozzo90@tiscali.it]

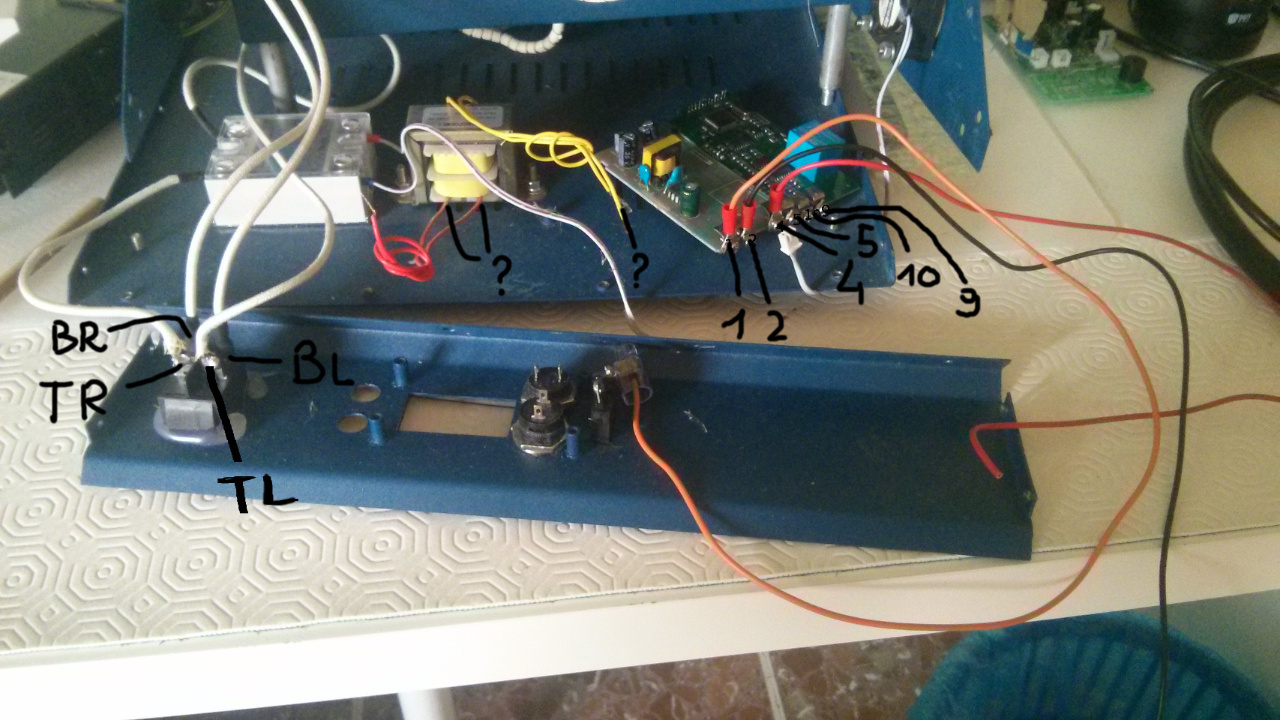

Mi ritrovo esattamente cosi adesso

[Jotech]

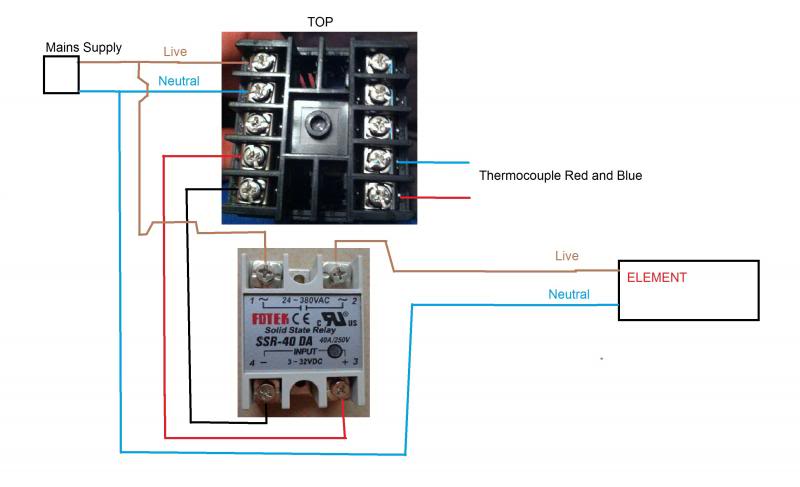

il trasormatore con i fili gialli e rossi lo puoi togliere che non ti serve più...poi per i vari collegamenti segui questo schema (il numero 3 è il 4 sul rex):
[URL="https://www.dropbox.com/s/a254pns5c4bwryu/rex%20c100.jpg?dl=0"]https://www.dropbox.com/s/a254pns5c4bwryu/rex%20c100.jpg?dl=0[/URL]

[fabiozzo90@tiscali.it]

Forse volevi scrivere il numero 3 è il 4 sull'ssr come da schema, correggimi se sbaglio

[Jotech]

4 e 5 del rex vanno sulle due morsettiere input dell'ssr...

[fabiozzo90@tiscali.it]

L' 1 e il 2 del rex non hanno polarità se collegati alla presa corrente del puhui giusto? Posso collegarli anche tra di loro con un mammuth e far partire un terzo filo che va alla presa della corrente??? Altra cosa il relè che ho tolto dalla scheda del rex come devo ponticellare le piazzole?

[Jotech]

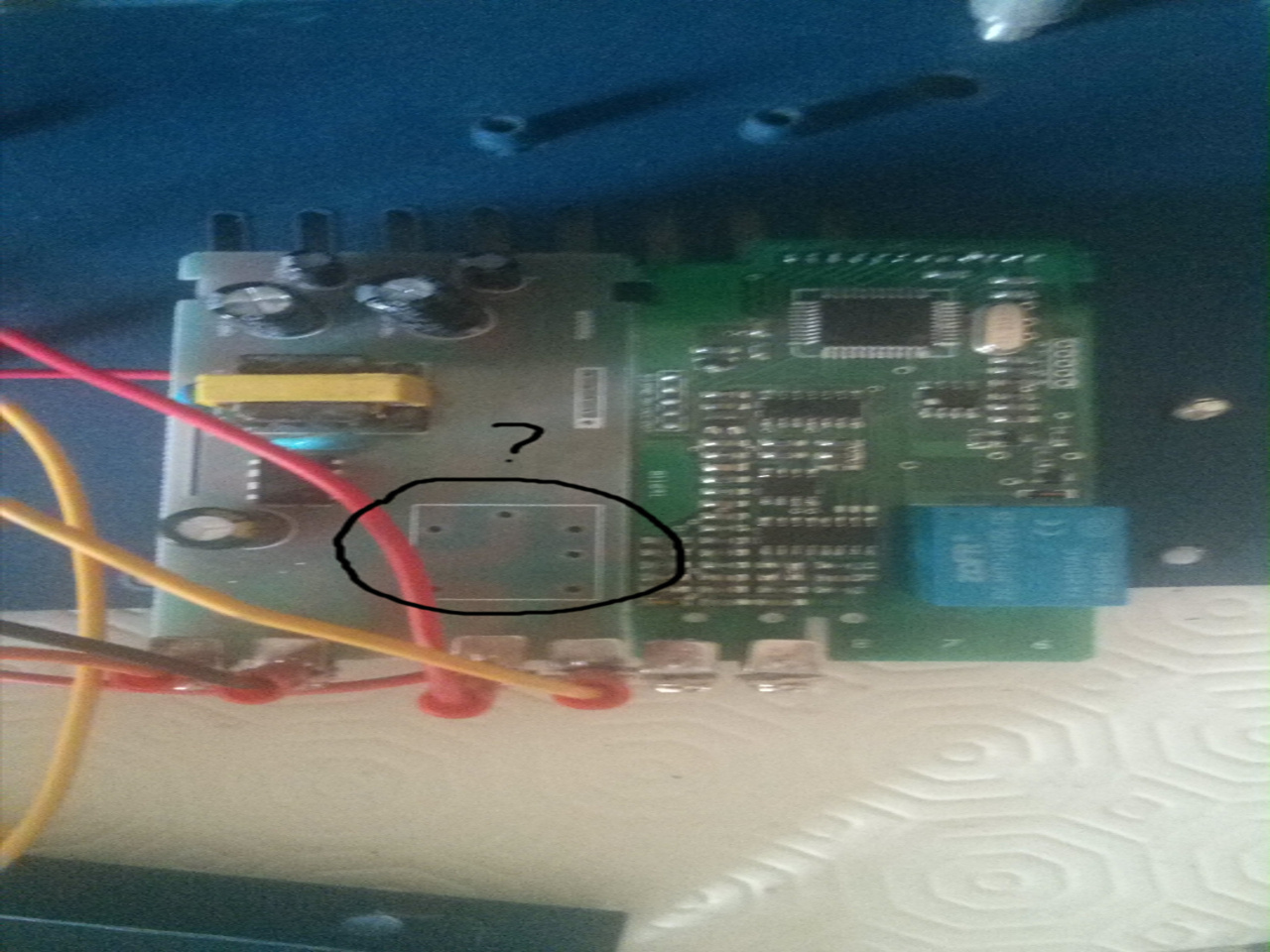

si 1 e 2 non hanno polarità...ad esempio il filo 1 che viene dalla presa del puhui metti un mammuth e ci colleghi un filo che và alla morsettiera 1 del rex e un altro che và alla morsettiera 1 del'ssr...il 2 che viene dalla presa del puhui invece metti un altro mammuth e ci colleghi un filo che và alla morsettiera 2 del rex e un altro che và ad uno dei due fili delle piastre, l'altro filo delle piastre poi lo riporti alla morsettiera 2 dell'ssr...per quanto riguarda i ponticelli guarda le piste sotto devono proseguire da dove ti ho cerchiato in rosso fino alle morsettiere..metti un filo da un foro all'altro e salda

[fabiozzo90@tiscali.it]

Il ponticello di destra come mi hai segnato tu deve prendere anche la piazzola al centro o no?Non si capisce tanto bene.

[Jotech]

fai una foto della parte di sotto..dovrei vedere le piste sul circuito per essere più sicuro....
