(guida) modificare puhui t-8280 (rex c100)

[fabiozzo90@tiscali.it]

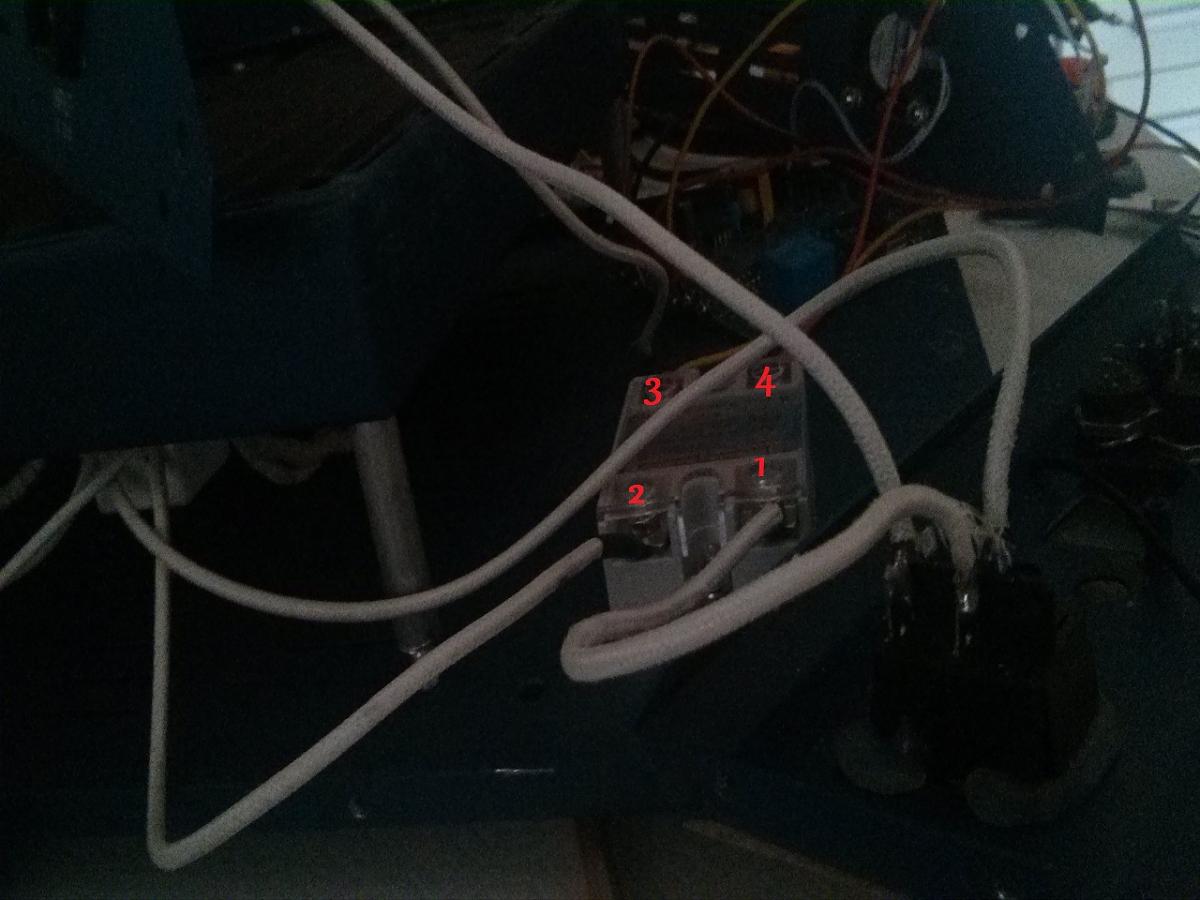

Altra domanda il filo che viene dalla presa mi hai detto che uno con un mammuth va alla morsettiera 1 del rex e un altro va alla morsettiera 1 dell'ssr, pero' io sull' 1 dell'ssr ho la TR del interruttore, che faccio li collego insieme all' 1 dell'ssr? La stessa cosa vale anche per il 2 dell'ssr.

[Jotech]

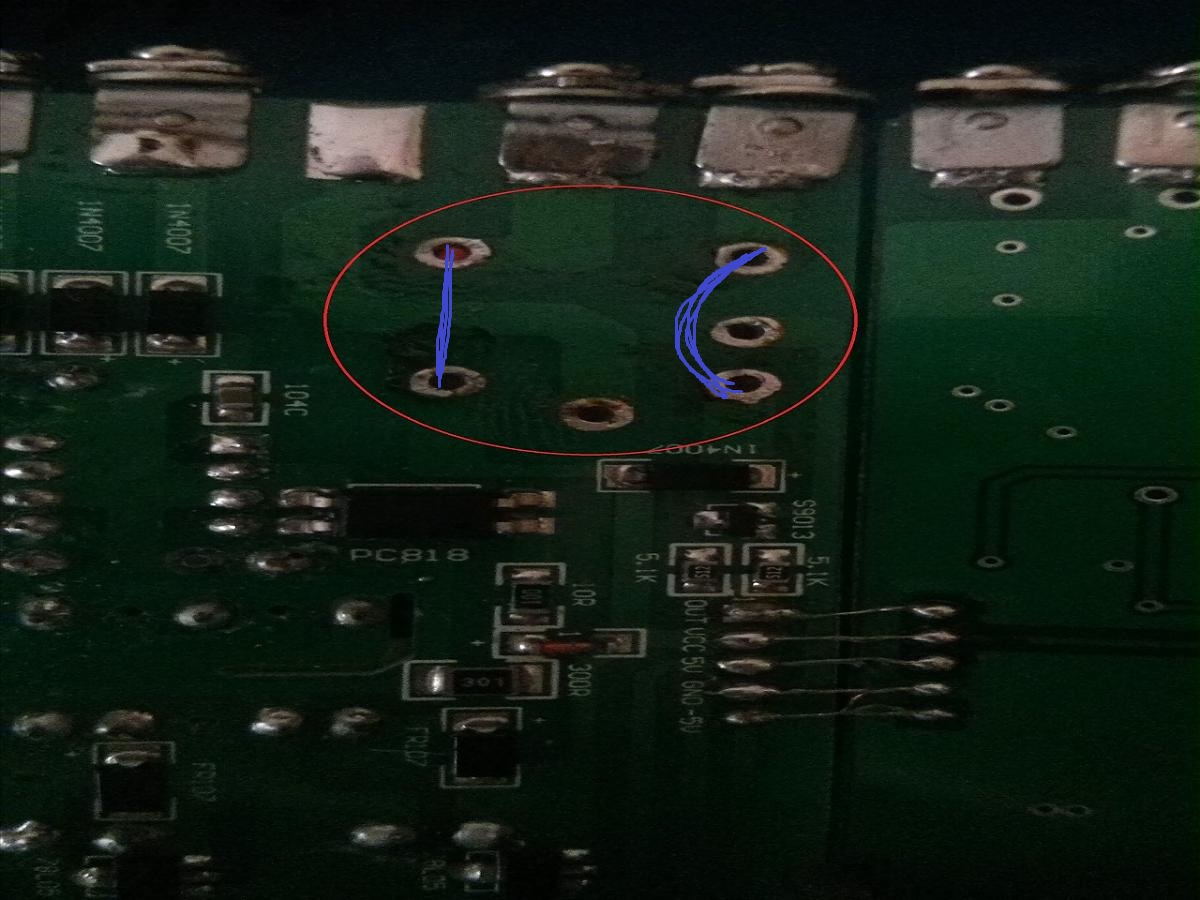

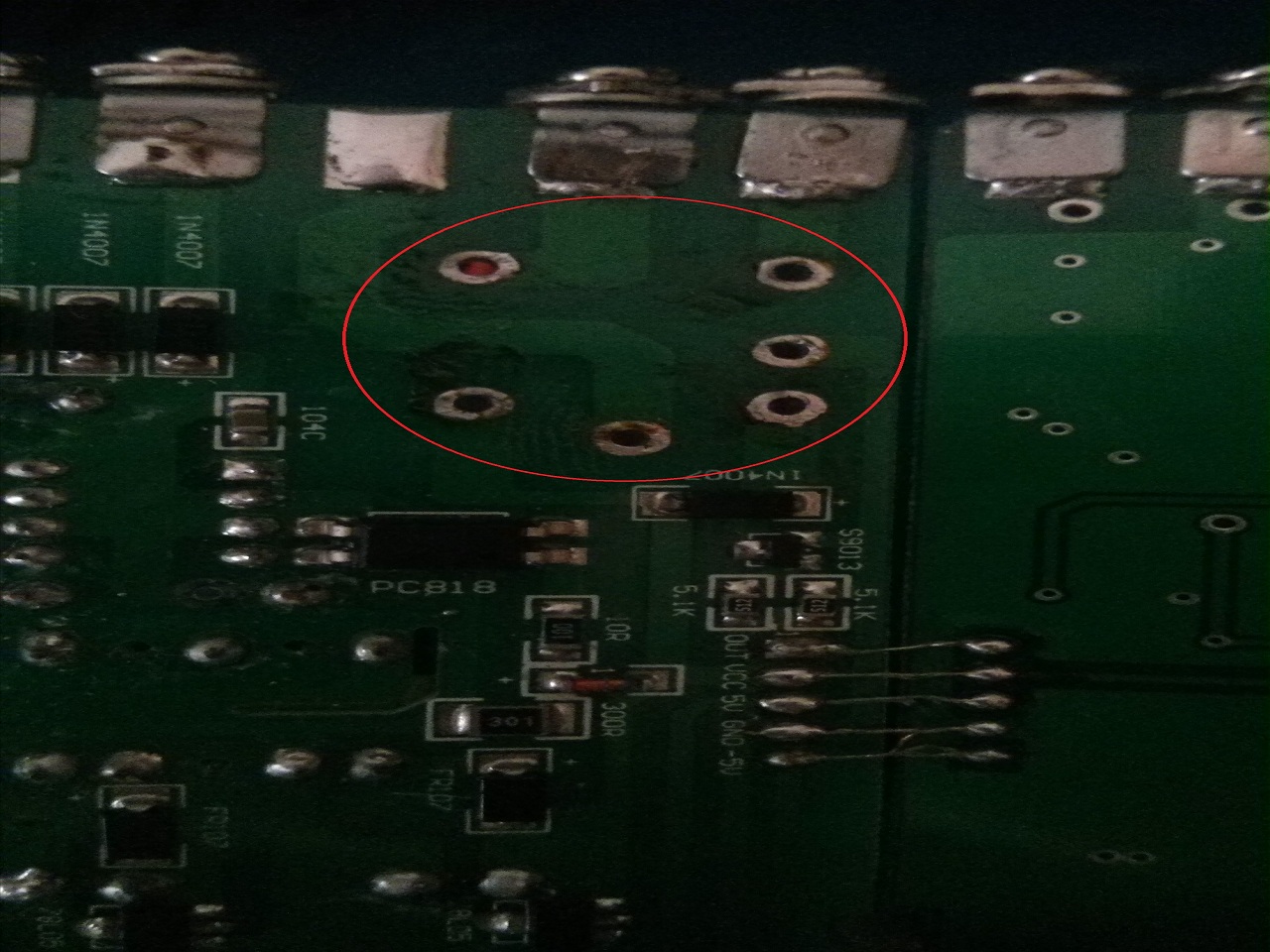

Per quanto riguarda il jumper questo rex è diverso da quello che avevo io ma dovrebbe essere così:

invece per quanto riguarda l'ssr se ci metti l'interruttore in mezzo i fili vanno dalla presa all'interruttore e poi dall'interruttore riparti e metti i mammuth per le diramazioni

[fabiozzo90@tiscali.it]

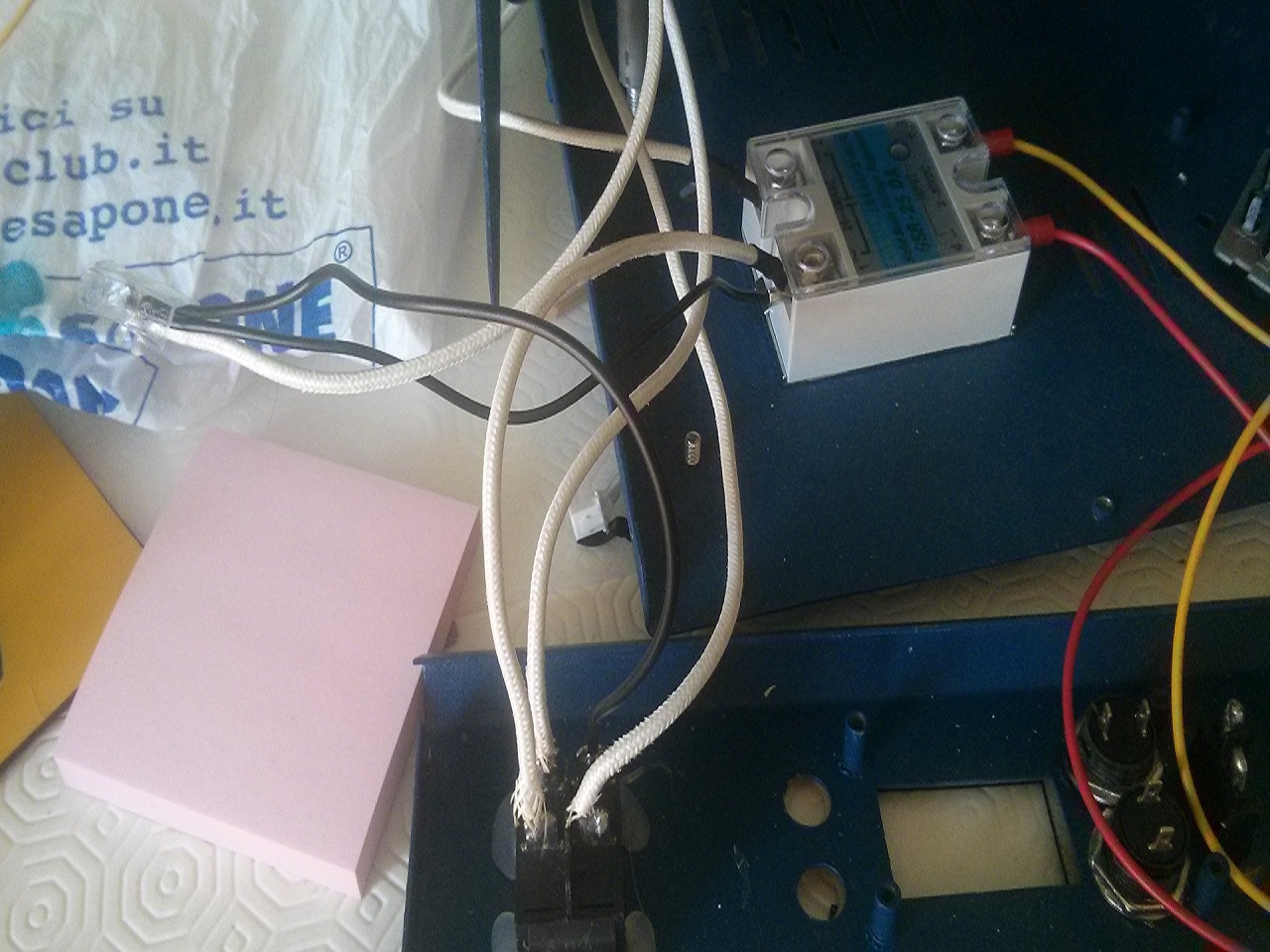

Così Puo andare bene?

[Jotech]

mi pare che sia tutto a posto...

[fabiozzo90@tiscali.it]

Ora dovrei fare la stessa cosa anche per l'altra uscita dell'ssr.

[fabiozzo90@tiscali.it]

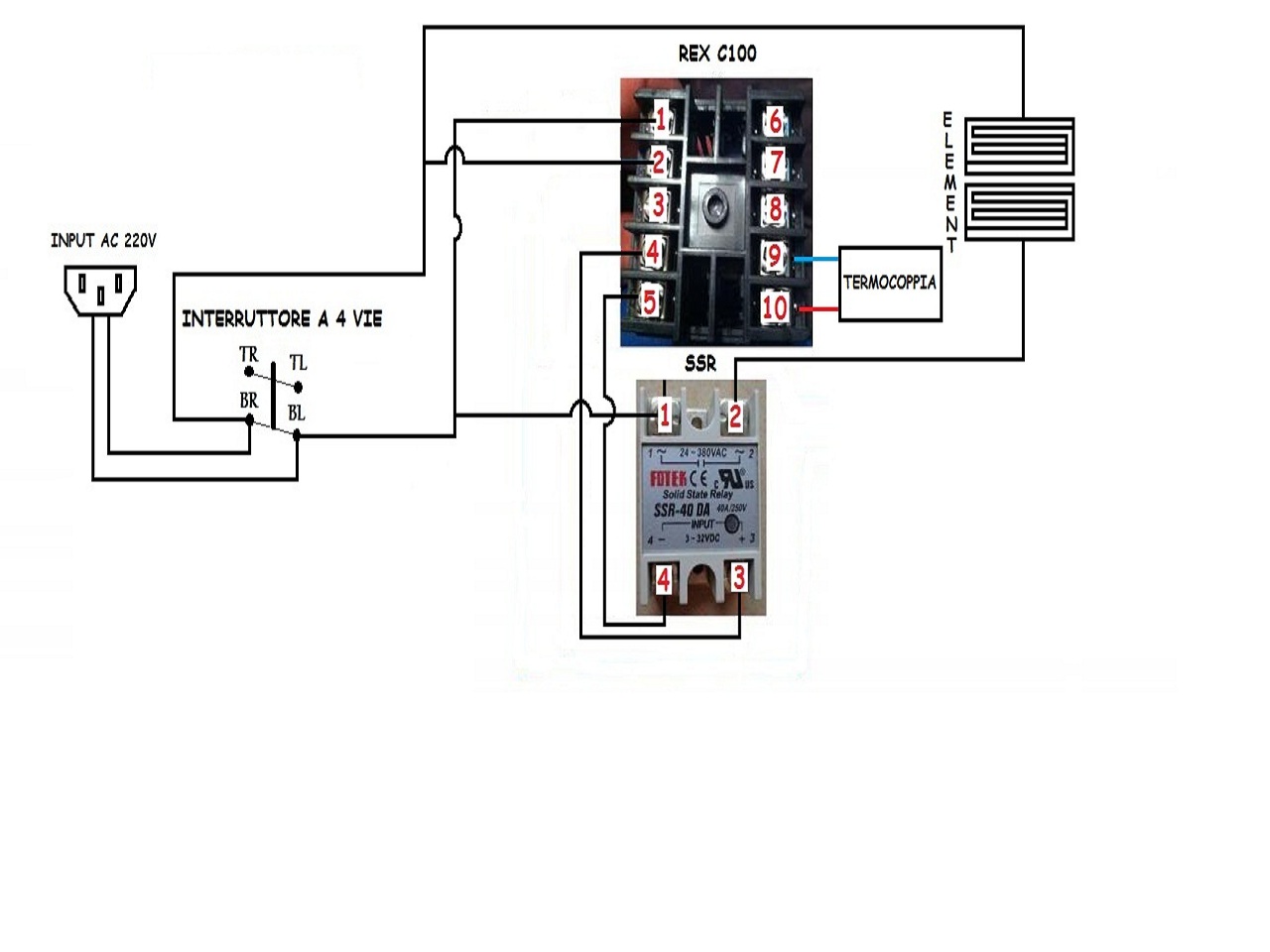

Jotech ho buttato giù uno schema mi dici se va bene? Così però si accendono direttamente le piastre. Servirebbe un altro interruttore che ne pensi?

[Reset]

basta che utilizzi il semplice interruttore dell accensione resistenze del puhui,(quello piccolo per intenderci)

da schema uscita 2 del ssr-interruttore on off-resistenze

[Nicols]

-il pre puo' funzionare in due modalità
tramite 1 dei rexc100 installato sul mio pannello
oppure allo stato originale tramite commutatore fissato sul pannello
la commutazione viene fatto direttamente sull'ingresso del SSR quindi sul pannello dal pre arrivano 4 fili saldati sul un connettore a 4 ingressi

-4 sonde k

- top heater autocostruito con ventola tangenziale





questo è uni dei test che ho fatto



la stazione funziona anche con un top ad aria calda

il collegamento al pc funziona sia tramite seriale che tramite adattatore usb
per la comunicazione con il pc è importante il settaggio
ADDRESS 0.1
BAUD 9600
CATc attenzione in questo sottomenu esiste anche il CA.Tc , occhio a non settare questa voce altrimenti la scala della temperatura a sinistra si moltiplica x 10 esempio 150 lo vede come 1500°

a tutti: perchè perdete tempo per modificare lo J8280 per inserire il rexc100 ?

[giga.91]

Più che altro perché perdere tempo per utilizzare il puhui? ☺☺☺
Scherzi a parte ti consiglio di cambiare "almeno" i Plate. Quelli originale sono veramente pessimi.

Inviato dal mio GT-I9505 utilizzando Tapatalk

[pocoyo2]

-il pre puo' funzionare in due modalità
tramite 1 dei rexc100 installato sul mio pannello
oppure allo stato originale tramite commutatore fissato sul pannello
la commutazione viene fatto direttamente sull'ingresso del SSR quindi sul pannello dal pre arrivano 4 fili saldati sul un connettore a 4 ingressi

-4 sonde k

- top heater autocostruito con ventola tangenziale





questo è uni dei test che ho fatto



la stazione funziona anche con un top ad aria calda

il collegamento al pc funziona sia tramite seriale che tramite adattatore usb
per la comunicazione con il pc è importante il settaggio
ADDRESS 0.1
BAUD 9600
CATc attenzione in questo sottomenu esiste anche il CA.Tc , occhio a non settare questa voce altrimenti la scala della temperatura a sinistra si moltiplica x 10 esempio 150 lo vede come 1500°

a tutti: perchè perdete tempo per modificare lo J8280 per inserire il rexc100 ?

Stavo riguardando il grafico.. Premetto che anche io avevo un puhui modificato con cui reballavo abbastanza tranquillamente. Volevo chiederti, che impatto hai sulla riuscita delle operazioni? Perché mi sembra che come tempi nella fase liquida sei al limite. Giusto per un confronto...

from Galaxy NOTE 3

[Nicols]

nel mio forum(hardware laptop repair ) di cui sono admin founder , un utente esperto dice :

NON FISSATEVI con i profili e bla bla bla. Il lavoro lo fa l'uomo, non la macchina. I fattori variabili in gioco sono troppi: dallo spessore del PCB, all'umidità dell'aria circostante, all'umidità del chip, grado di fluxing delle microsfere sul chip, gradiente del fluxante utilizzato, e tanti altri elementi che possono alterare completamente l'efficacia del profilo.

Tenete sempre a mente 3 cose:

1) Temperatura di sicurezza
2) Gradiente di salita (e discesa) durante i 3 blocchi di fase fondamentali (Pre-Soldering-Coolng)
3) Melting point visivo (controllo visivo della fusione sfere sulla board durante la saldatura)

[Tommino81]

nel mio forum(hardware laptop repair )

Verro' a fare un a visitina (se sono ben accetto)

Quoto quasi tutto , il problema di molte persone che iniziano questa tecnica (reballing) sta' nel fatto di repereire le giuste informazioni, le stazioni IR da quelle a 3 zone si differenziano in fase di creazione profilo (ma il principio di saldatura e' identico)
Basta rispettare alcune cose fondamentali , che sopra hai riassunto perfettamente, su una cosa son meno daccordo, e' vero che e' l'operatore a condurre il gioco, ma se hai una strumentazione adeguata il resto diventa anche facile, e' altrettanto vero che chi ha capito il principio per una corretta saldatura, puo' attuarla anche con una strumentazione diversa da quella che adopera gironalmente .

[pocoyo2]

Tutto perfetto, rispetto quello che dici e si capisce che hai esperienza. Mi chiedevo solo se quasi 4 minuti in fase liquida non fossero troppi. Ripeto, non per una critica ma per un confronto con il mio modo di lavorare.

from Galaxy NOTE 3

[Tommino81]

4 minuti? Mi e' sfuggito?
Dove pocoyo?si anche secondo me' 4 minuti in fase liquida son parecchi
@edit , non avevo notato il grafico

[Nicols]

tranquilli quella curva è solo un esempio della stazione da me costruita , posso modificare la curva a mio piacimento come voglio
, nel mio forum trattiamo molto la parte hardware di laptop e tv di guasti sulla componentistica editando 1 pagina del pdf dello schema e guidando step to step gli utenti che chiedono aiuto in modalita' POWER ON SEQUENZE . Abbiamo diverse sezioni protette dove facciamo quanto detto in modo professionale

domanda si puo' mettere il link

[pocoyo2]

No, mi dispiace, niente link a forum esterni. Se vuoi, però, i contenuti puoi postarli qui senza alcun problema.

from Galaxy NOTE 3

[Nicols]

se ho tempo qualche volta verro' a fare qualche passeggiata

[giga.91]

Anch'io avevo un puhui ma mi ci trovavo malissimo. Sulla scheda avevo delta termici enormi.. cercavo di allungare la fase di Pre per cercare di portare la scheda " tutta alla stessa temperatura" ma avevo sempre e comunque problemi.
É pur vero che É stato il mio primo approccio col reballing quindi esperienza 0.
Pocoyo tu non puoi fare testo.. reballavi con un accendino 😂😂. (Si scherza)
Apparte tutto adesso sono pur sempre con un autocostruita però la potenza del Pre É maggiore (come anche la qualità dei plate) e ho notato molta differenza con il puhui.
Certo poi c'è Chi ha più dimestichezza/esperienza o come la si vuol chiamare e riesce con qualsiasi cosa. (Vedi pocoyo ☺)
