(guida) modificare fornetto per saldare sfere al bga

**spyro82** · 09-04-13

si con 10 euro lo prendi io presi a 30 euro 2 rex c100 2 rele da 20 e da 40 e due termocoppie

**Jotech** · 09-04-13

ho provato ma vengono tutti dalla cina per tornare ci mettono troppo tempo...

**spyro82** · 09-04-13

Originariamente Scritto da fulmicotone1

ho provato ma vengono tutti dalla cina per tornare ci mettono troppo tempo...

in 15 gg ti arrivano abbia un po di pazienza se no in italia lopaghi 40 e passa euro e secondo me non ti conviene poi la scelta e tua

**Jotech** · 09-04-13

15 gg sono accettabili...un paio di volte ho ordinato dalla cina e i pacchi sono arrivati dopo un mese

**pocoyo2** · 10-04-13

Si, anch'io ti consiglio di prenderli dalla Cina.. Magari con DHL (e chi mi conosce sa perchè) xD

Inviato da Samsung Galaxy Note

**murdock78** · 15-04-13

Ottimo veramente bello!!!!!
10 e lode solo x l'impegno

Inviato dal mio GT-I9100 con Tapatalk 2

**deco.gio** · 03-05-13

ni tieni sali......
vallo a capire sto ragazzaccio.....il classico mumble munble.....

**birrohgt** · 05-05-13

il rele ssr da 20a dove si acquista?

**Jotech** · 16-05-13

Ho acquistato il REX-c100 insime ad un SSR 40 e quando l'ho aperto per togliere il relè ho visto che non c'era e il ponte sul pin5 è fatto come il tuo mentre sul pin 4 è stato fatto con una resistenza da 100 ohm e poi c'è anche un altro ponte fatto con una resistenza da 5,6 Kohm che unisce i pin 4 e 5..và bene lo stesso così??
ho visto anche che le pcb dei due rex sono leggemente diversi
Cmq spero dalle foto si capisca tutto

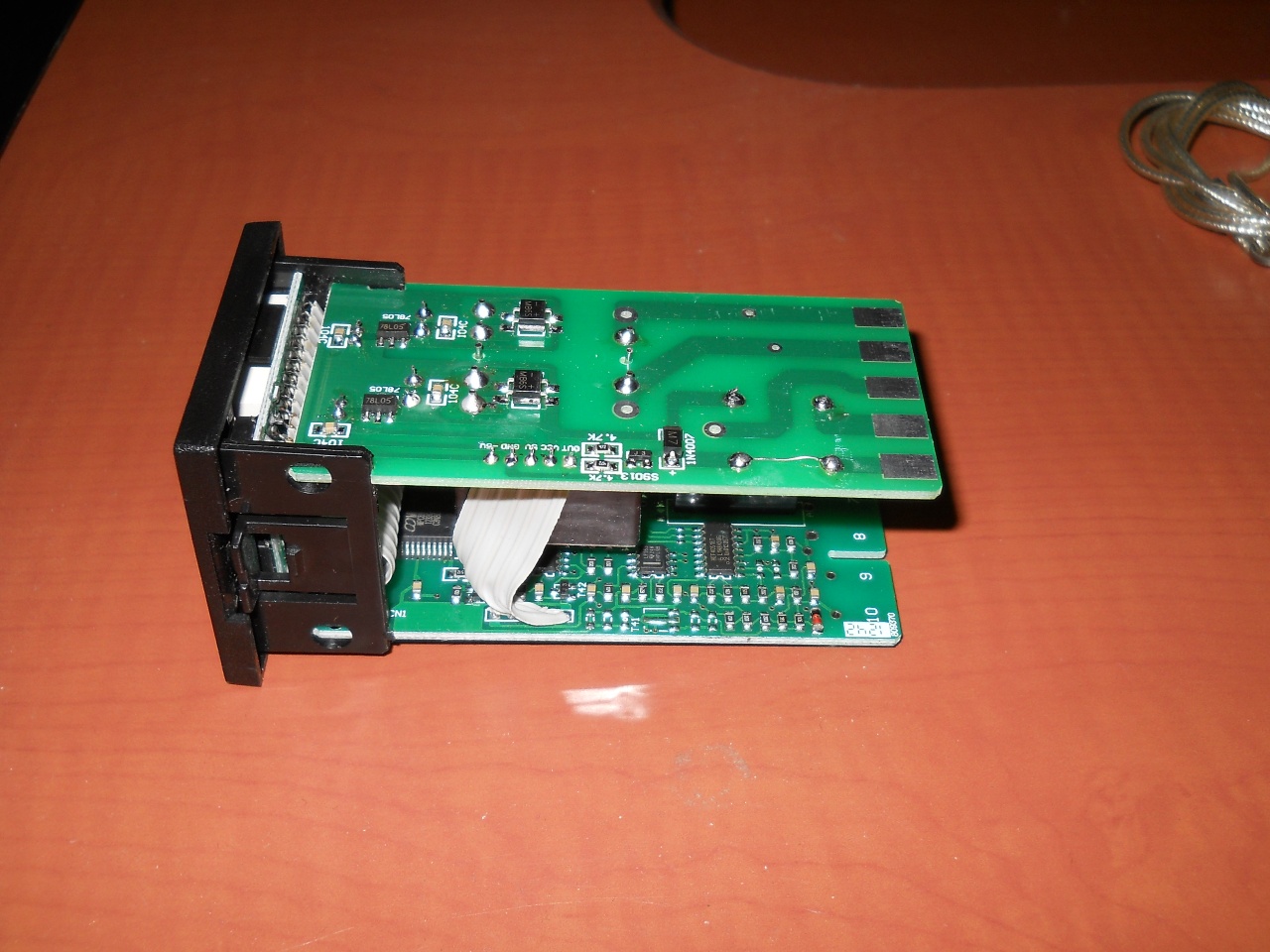

(guida) modificare fornetto per saldare sfere al bga-dscn1646.jpg

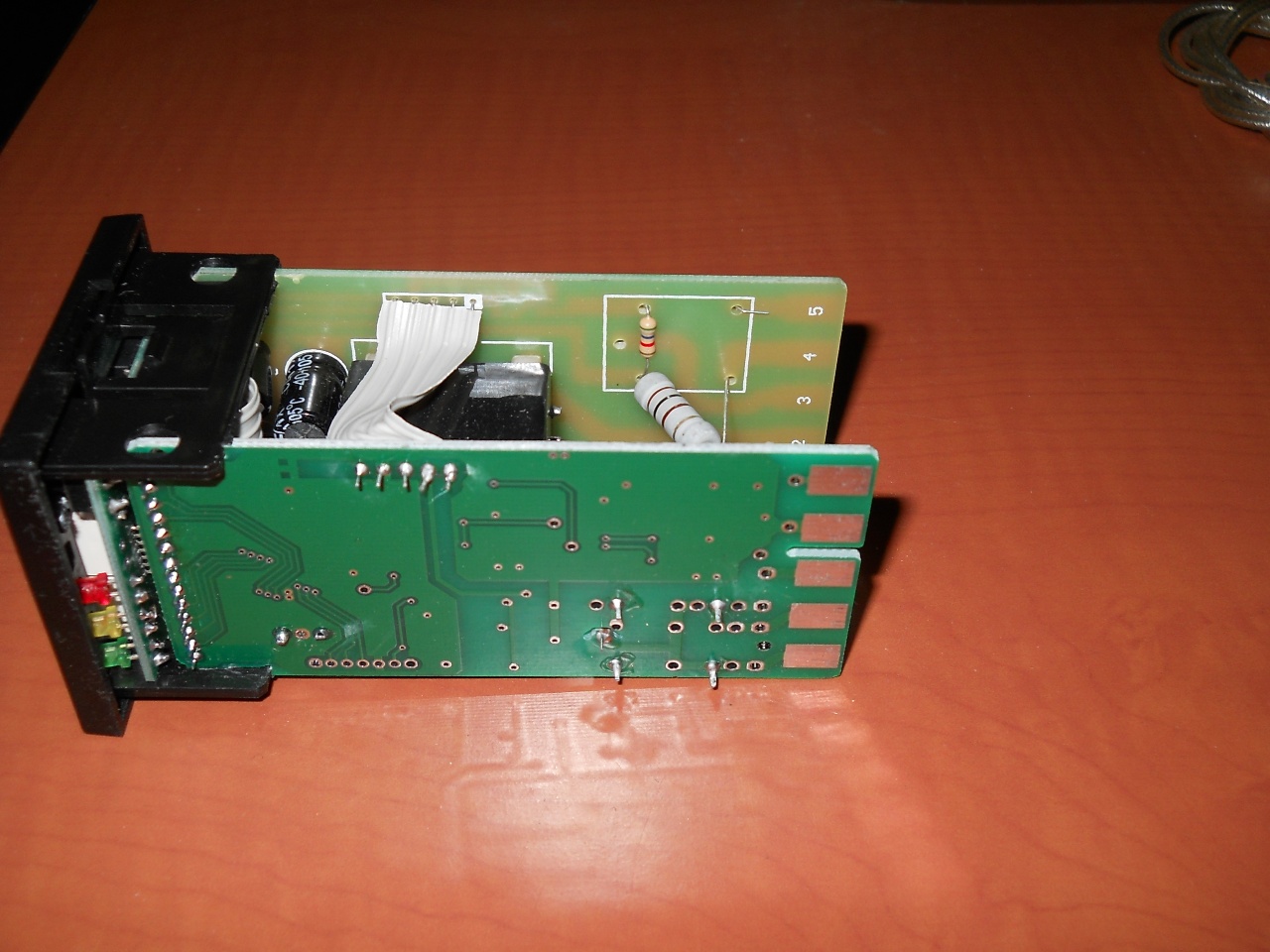

(guida) modificare fornetto per saldare sfere al bga-dscn1648.jpg

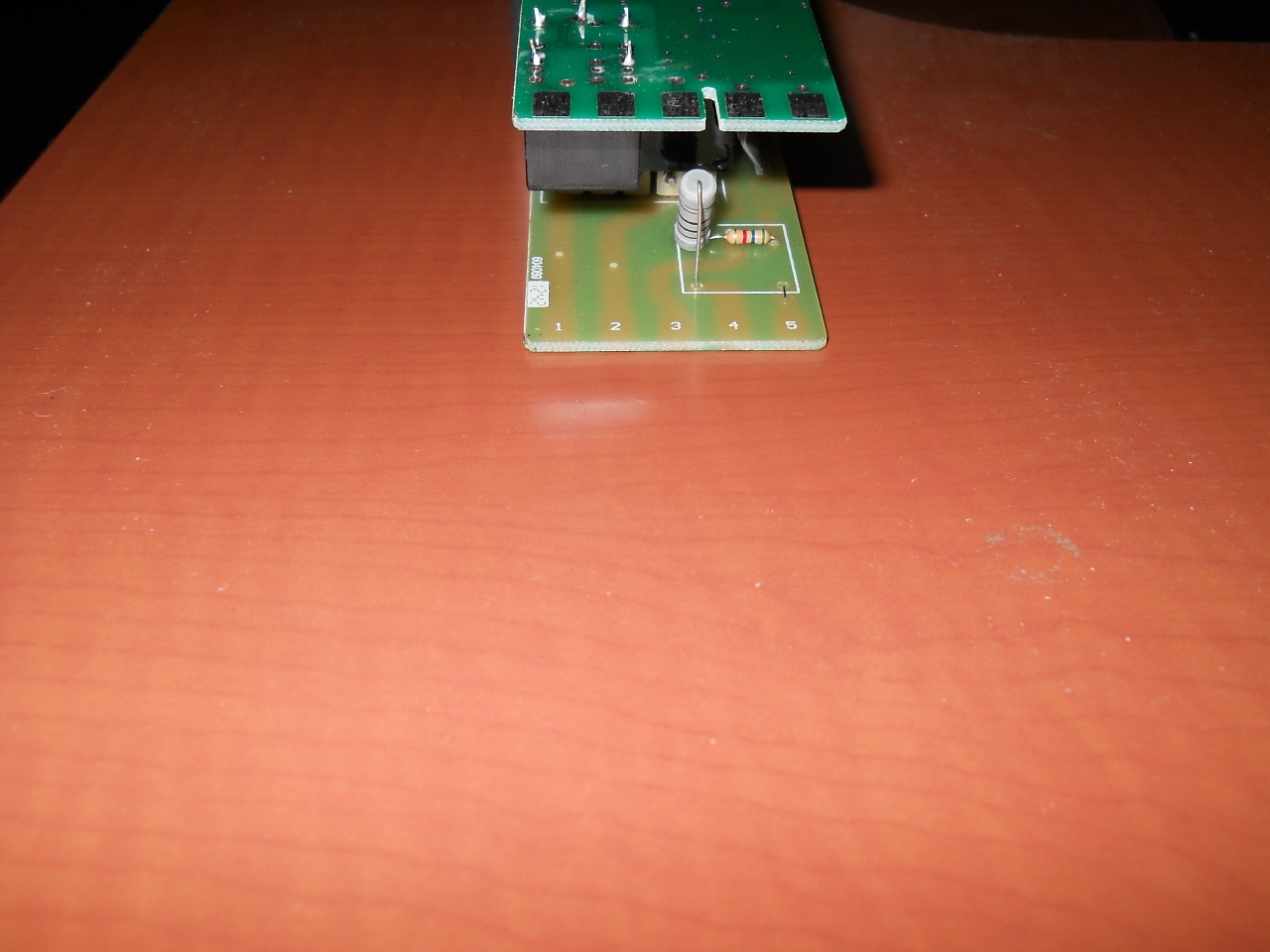

(guida) modificare fornetto per saldare sfere al bga-dscn1649.jpg

**chojin** · 16-05-13

Spyro il fornetto ce l'ho identico al tuo, oggi è arrivato il REX (preso su ebay anche io) e domani arriva il relè....hai fatto furore con questo progetto vedo...tutti a moddare il forno

**djsaso** · 16-05-13

Originariamente Scritto da fulmicotone1

Ho acquistato il REX-c100 insime ad un SSR 40 e quando l'ho aperto per togliere il relè ho visto che non c'era e il ponte sul pin5 è fatto come il tuo mentre sul pin 4 è stato fatto con una resistenza da 100 ohm e poi c'è anche un altro ponte fatto con una resistenza da 5,6 Kohm che unisce i pin 4 e 5..và bene lo stesso così??
ho visto anche che le pcb dei due rex sono leggemente diversi
Cmq spero dalle foto si capisca tutto

Clicca l'immagine per ingrandirla.

Nome: DSCN1646.JPG
Visualizzazioni: 136
Dimensione: 382.1 KB
ID: 11040

Clicca l'immagine per ingrandirla.

Nome: DSCN1648.JPG
Visualizzazioni: 132
Dimensione: 353.7 KB
ID: 11041

Clicca l'immagine per ingrandirla.

Nome: DSCN1649.JPG
Visualizzazioni: 133
Dimensione: 339.0 KB
ID: 11042

controlla la tensione a valore alto e basso cosi ti regoli di conseguenza che relè prendere

**Armand** · 16-05-13

ma perchè vi perdete in un bicchiere d'acqua? leva quelle resistenze e fai così

**chojin** · 19-05-13

Ho appena ultimato il forno....le resistenze non mi partono....eppure voglio dire...cosa cavolo avrò sbagliato?! Non vorrei fosse il relè che non funziona...

**spyro82** · 19-05-13

Originariamente Scritto da chojin

Ho appena ultimato il forno....le resistenze non mi partono....eppure voglio dire...cosa cavolo avrò sbagliato?! Non vorrei fosse il relè che non funziona...

fai qualche foto dei collegamenti cosi ti possiamo aiutare ..

**chojin** · 19-05-13

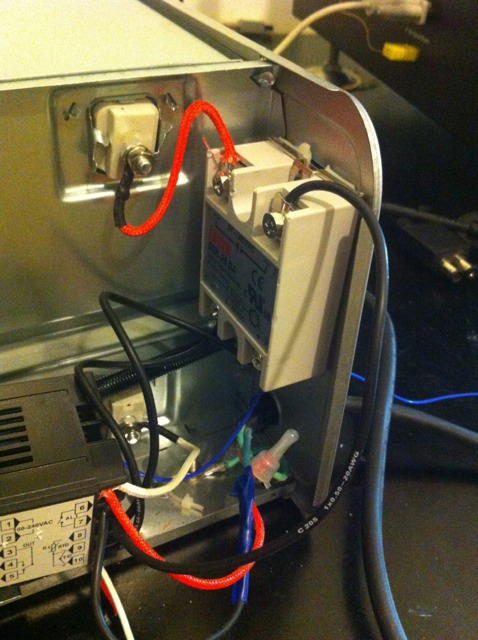

(guida) modificare fornetto per saldare sfere al bga-imageuploadedbytapatalk1368990648.618172.jpg

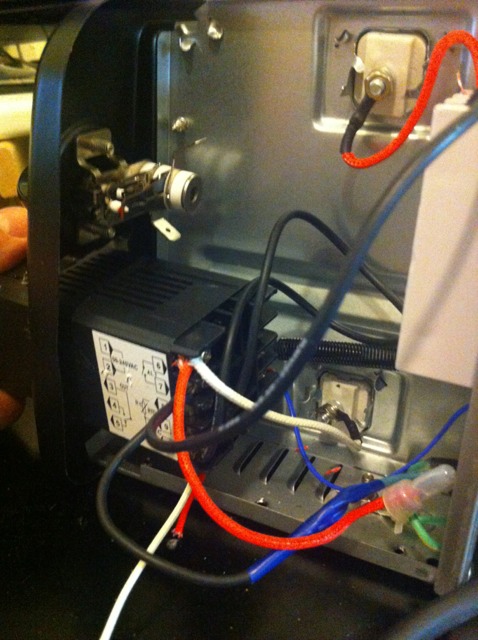

(guida) modificare fornetto per saldare sfere al bga-imageuploadedbytapatalk1368990678.197572.jpg

**spyro82** · 19-05-13

vedi se per caso hai invertito il + e - del rex al rele' hai misurato con il tester?

**chojin** · 19-05-13

Grazie dopo controllo...

**-Criscros-** · 19-05-13

Giusto per la cronaca, io chojin , spyro e camaroboy abbiamo lo stesso fornetto cioè il cuocitutto 6l, il mio va che è na meraviglia anche senza rex, quello di chojin non lo so, quello di camaroboy va uno schifo, cioè le resistenze si attaccano e staccano quando vogliono, e la temperaura sale a dismisura per poi abbassarsi per poi alzarsi, insomma penso sia il relè del fornetto andato, con il rex e il rele allo stato solido si evitano questi problemi, cosi da elimiare il tutto avendo solo le resistenze collegate al rele e al rex.
domani mi arrivano i 2 rex e i 2 rele e le 2 TC dalla cina col furgone XD dopo quasi 30gg ma speso solo 30 € di tutto

**spyro82** · 19-05-13

Originariamente Scritto da -Criscros-

Giusto per la cronaca, io chojin , spyro e camaroboy abbiamo lo stesso fornetto cioè il cuocitutto 6l, il mio va che è na meraviglia anche senza rex, quello di chojin non lo so, quello di camaroboy va uno schifo, cioè le resistenze si attaccano e staccano quando vogliono, e la temperaura sale a dismisura per poi abbassarsi per poi alzarsi, insomma penso sia il relè del fornetto andato, con il rex e il rele allo stato solido si evitano questi problemi, cosi da elimiare il tutto avendo solo le resistenze collegate al rele e al rex.
domani mi arrivano i 2 rex e i 2 rele e le 2 TC dalla cina col furgone XD dopo quasi 30gg ma speso solo 30 € di tutto

si bravo ecco perche dico che conil rex e piu preciso

**chojin** · 20-05-13

Il mio senza REX fa i caxxi suoi...per questo ce l'ho messo.....ho controllato il + e - e sono collegati a 4 e 5 come da schema....a meno che non debba invertirli....
