Picco temperature per leghe leaded

[robgerr]

Ragazzi volevo chiedervi una cosa veloce per quanto riguarda la risaldatura del bga.
Considerando il fatto che uso balls leaded con flussante Kingbo-rma 218 volevo chiedervi un parere per quanto riguarda lo stadio finale del profilo.
Allo step 5 della mia Honton Ht-r392 mi fermo per una ventina di secondi a 200° sul bga per poi salire in 40 sec con un picco di 240° e poi fase cooldown.
La mia domanda è questa:
se le leghe leaded fondono a 183°c, con questi picchi è possibile che si creano dei corti tra le "balls"?

[robgerr]

Ho dato una sistemata al profilo.
Volevo un vostro parere, la lega ricordo che è con piombo.
Vi ringrazio di una vostra eventuale risposta

[amon76]

La temperatura da dove viene letta; cioe' la TC dove è posizionata?

[robgerr]

è una piccola termocoppia messa sotto il bga (la termocoppia è quella che porta la macchina in dotazione)

[amon76]

Aspetta...che intendi SOTTO il bga?.....vedi che le temperature variano da dove posizioni la TC....cioe' una cosa è leggere la temperatura al lato del BGA...una cosa è leggere la temperatura SOTTO al BGA...se mi dici sotto significa che è al centro del BGA sotto?

[robgerr]

guarda qualche millimetro sotto il bga, un altra termocoppia sta a lato del bga è le temperature sono piu o meno simili (qualche grado in meno quella a lato del bga)

[amon76]

in pratica non hai fatto una regolazione delle temperature effettive....le temperature che leggi ai lati del BGA solitamente NON sono quelle che hai al CENTRO del BGA...avevo lo stesso problema...ho dovuto ricalcolare tutte le curve in base alla Temp.ambiente del LAB, al Delta T che si ha ai lati del BGA...una serie di altri valori....

[pocoyo2]

Ma leggere la temperatura sotto il BGA non è meglio che leggerla di lato?

Inviato da Samsung Galaxy Note

[amon76]

Assolutamente NO.....io ho fatto delle prove sacrificando alcune schede....purtroppo la temperatura che a noi interessa principalmente è proprio quella SOTTO al CENTRO del BGA...

[Armand]

si ma le sfere si sciolgono e potrebbero attaccarsi alla tc..

[robgerr]

La temperatura al lato del bga risulata 5-10º in meno infatti la termocoppia entra quasi tutta sotto il bga.
La mia domanda è se giusto quel picco.Ho dato una sistemata al profilo in modo da renderlo più parabolico in un certo senso, mantendendo cmq quel picco alla fine arrivando infatti a 238º.

[pocoyo2]

Assolutamente NO.....io ho fatto delle prove sacrificando alcune schede....purtroppo la temperatura che a noi interessa principalmente è proprio quella SOTTO al CENTRO del BGA...

E io che ho detto?

Inviato da Samsung Galaxy Note

[robgerr]

Ragazzi scusate. Ho fatto un altra prova.
Sono riuscito a fare entrare la sonda sotto il bga completamente.

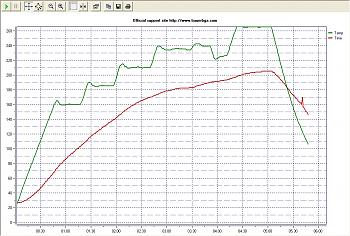

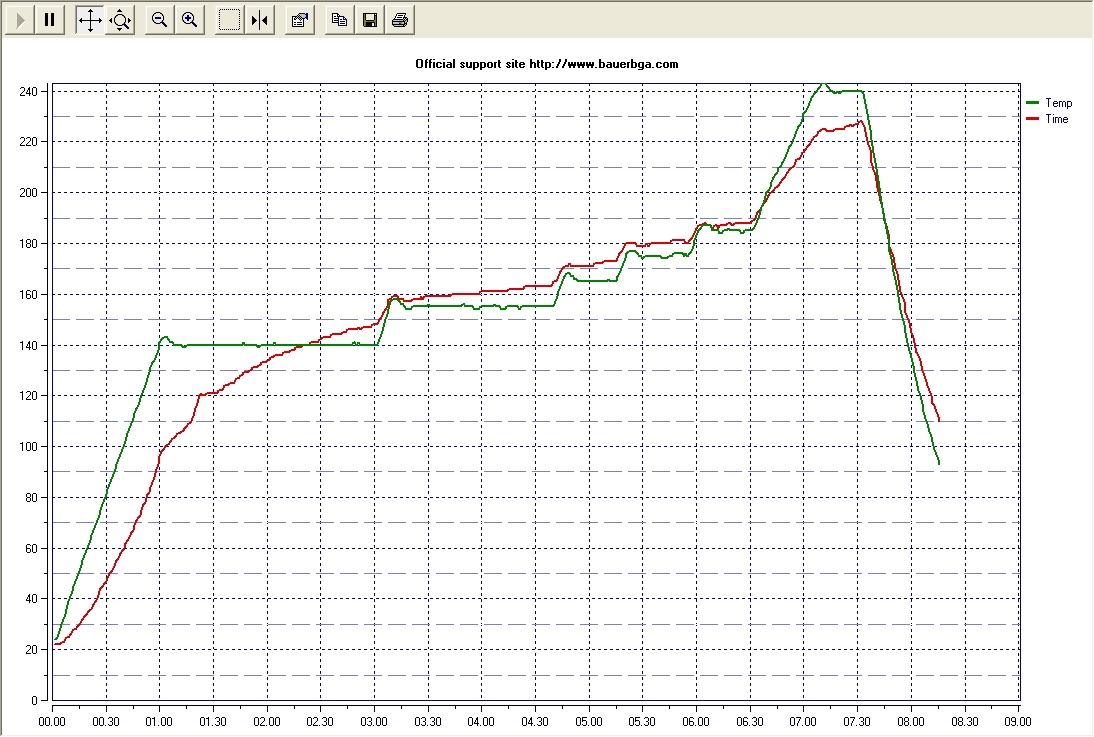

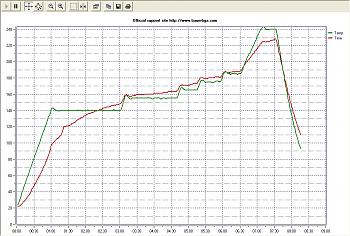

Ho perfezionato il profilo + questi sono i risultati.
La mia domanda è sempre la stessa:
Il picco alla fine deve esserci per attivare il flussante (kibgbo rma-218)?

[chojin]

Per quanto ne sappia il picco di reflow è quello che permette la saldatura del bga (liquefazione della lega) ed è ovvio che ci deve essere. Parte da 183 in su fino a d arrivare massimo a 230 gradi tenendo conto dei delta di temperatura tra lato e centro.

Sempre per quello che ne so io non deve superare 90 secondi perchè altriementi si risciano i corti i quanto in fase liquida lo stagno al piombo ha una tensione superficiale minore di quello pbfree, percui i corti sono più probabili.

Detto tutto questo....sono nella tua medesima barca, ho fatto 6 reballing ps3 : 3ok e 3no....e mi vengono mille dubbi sul profilo, sulle temeprature del saldatore stesso per pulire il bga....ma forse essendo stati 5 semicadaveri non dovevano resuscitare tutti e 5....per cui sono io che mi faccio le seghe mentali....

Per cercare conferma ho pensato bene di reballare anche lamia ps3 personale perfettamente funzionante (mai dato ylod). Risultato : funziona alla grande....quindi credo (ripeto credo) di aver trovato profili "funzionanti"

[ivano96]

Ragazzi scusate. Ho fatto un altra prova.
Sono riuscito a fare entrare la sonda sotto il bga completamente.
Ho perfezionato il profilo + questi sono i risultati.
La mia domanda è sempre la stessa:
Il picco alla fine deve esserci per attivare il flussante (kibgbo rma-218)?

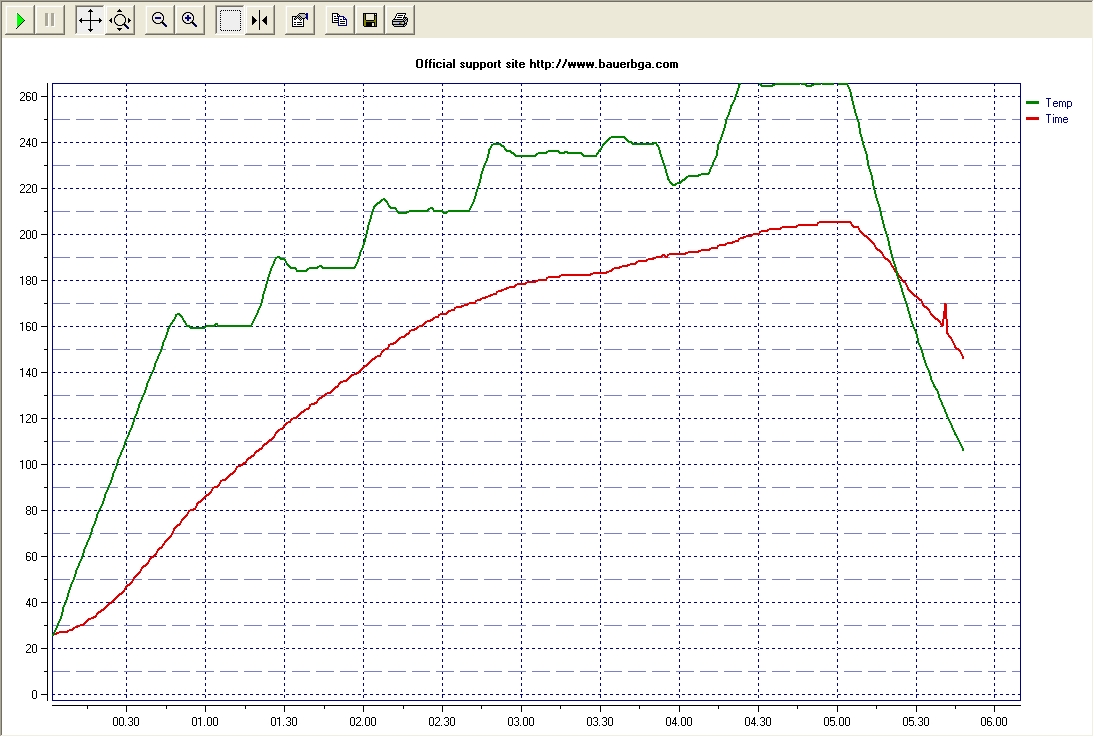

la curva verde sarebbe la rampa di temperatura fatta dalla macchina
mentre quella rossa la rampa di temperatura effettiva raggiunta onboard sul bga?
