Aiuto altec pc410 non mi partono i profili

[liberty87]

Porca l'oca allora è per quello !!!!!!!!!!!!!
ci sto andando ai matti

a che ti riferisci?

[cannealvento]

si puo vedere la seconde temperatura dal pid,basta schiacciare sul dasto disp fino a che non visualizzi la temperatura lìdell'altra termocoppia montata sul pc410

Si lo avevo visto solo che mi piaceva controllare gli step e vedere la tempreratura

[cannealvento]

a che ti riferisci?

Susa , era per il fatto che ho montato 2 pulsanti a impulzo

[liberty87]

Si lo avevo visto solo che mi piaceva controllare gli step e vedere la tempreratura

ah vuoi la temperetura istantanea della hot gun e vedere gli step allo stesso tempo,giusto?

[cannealvento]

Sto facendo anche esperimenti con le termocoppie, me ne hanno mandate di lunghissime, 3 metri, tagliate e modificate

[cannealvento]

ah vuoi la temperetura istantanea della hot gun e vedere gli step allo stesso tempo,giusto?

Sisi esatto

[liberty87]

Sto facendo anche esperimenti con le termocoppie, me ne hanno mandate di lunghissime, 3 metri, tagliate e modificate

come le hai modificate scusa

[cannealvento]

come le hai modificate scusa

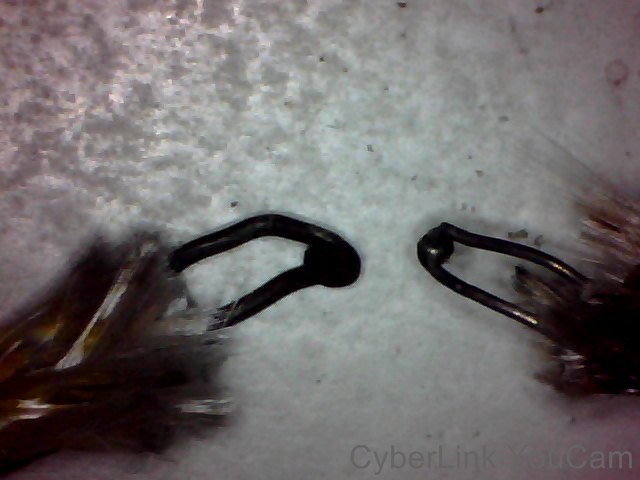

Con gli spezzoni ne ho fatte altre, vedi una l'ho schiacciata "è piatta", l'altra l'ho fatta normale

[liberty87]

si,ma cm hai ricreato la pallina?

[cannealvento]

Altro dubbio: Sul top per ora ho un ir, la sonda dove va posizionata?, a contatto con la ceramica? sotto?, sopra? laterale Boooooooo!!!!!!.
Questa è una informazione che non sono riuscito a trovare

[cannealvento]

si,ma cm hai ricreato la pallina?

si ho risaldato i due fili,poi una a caldo l'ho schiacciata.
ho notato che più è la superficie di contatto e meglio sondano. po ho anche notato che se si mette un po di pasta termoconduttiva sulla pallina della sonda le temperature sono lette in un modo moooooolto migliore

[cannealvento]

Che programma usate per gestire la stazione ?

[liberty87]

Altro dubbio: Sul top per ora ho un ir, la sonda dove va posizionata?, a contatto con la ceramica? sotto?, sopra? laterale Boooooooo!!!!!!.
Questa è una informazione che non sono riuscito a trovare

Io con il plate la termocoppia la metto a lato del BGA

[liberty87]

Che programma usate per gestire la stazione ?

Ho utilizzato il software della Bauer o della Achi

[liberty87]

si ho risaldato i due fili,poi una a caldo l'ho schiacciata.
ho notato che più è la superficie di contatto e meglio sondano. po ho anche notato che se si mette un po di pasta termoconduttiva sulla pallina della sonda le temperature sono lette in un modo moooooolto migliore

Ma con cosa hai saldato le estremità? sicuramente non con un saldatore per stagno XD

[cannealvento]

Ma con cosa hai saldato le estremità? sicuramente non con un saldatore per stagno XD

No lo stagno gli fa un baffo, ho utilizzato il cannello ossigeno acetilene che si usava un po di anni fa in carrozzeria

[cannealvento]

Io con il plate la termocoppia la metto a lato del BGA

Io ,vedendo le temperature molto alte dei profili preimpostati, penzo che la termocoppia n°1 vada vicino al plate, la seconda a fianco del bga.
Poi se ci sono soluzioni diverse lo vedrò appena riesco a far funzionare il tutto e sicuramente con il vostro aiuto.
Tutto quello che sto facendo lo devo a voi e ai vostri meravigliosi lavori!!!!!!!!!!!!!!!!!!!

[liberty87]

Io ,vedendo le temperature molto alte dei profili preimpostati, penzo che la termocoppia n°1 vada vicino al plate, la seconda a fianco del bga.
Poi se ci sono soluzioni diverse lo vedrò appena riesco a far funzionare il tutto e sicuramente con il vostro aiuto.
Tutto quello che sto facendo lo devo a voi e ai vostri meravigliosi lavori!!!!!!!!!!!!!!!!!!!

Se guardi su youtube i video di alcune stazioni,noterai che le termocoppie sono solo accanto al bga,non vorrei dire una castroneria,ma penso che con il plate la termocoppia vada accanto al bga

[cannealvento]

Se guardi su youtube i video di alcune stazioni,noterai che le termocoppie sono solo accanto al bga,non vorrei dire una castroneria,ma penso che con il plate la termocoppia vada accanto al bga

Io prendevo come riferimento quella che ha comprato "Saso", che ne ha una all'uscita dellaria calda sopra e sotto, però c'è da dire che la ceramica rispetto alle lampade a infrarossi o all'aria, restano calde per molto più tempo, quindi la temperatura sul bga continua a salire, boooo devo fare un po di prove.
Adesso che ho capito perche non mi partivano i profili posso andare più spedito con le prove.
poi ho anche altre idee per quanto riguarda il preriscaldatore sotto, lo vorrei fare a doppio stadio, un quadrato al centro per le schede piccole e poi lampade intorno a formare il rettangolo per le schede di grandi dimenzioni
Ehheheheheh sperimenti sperimenti !!!!!!!!!!!

[liberty87]

Io prendevo come riferimento quella che ha comprato "Saso", che ne ha una all'uscita dellaria calda sopra e sotto, però c'è da dire che la ceramica rispetto alle lampade a infrarossi o all'aria, restano calde per molto più tempo, quindi la temperatura sul bga continua a salire, boooo devo fare un po di prove.
Adesso che ho capito perche non mi partivano i profili posso andare più spedito con le prove.
poi ho anche altre idee per quanto riguarda il preriscaldatore sotto, lo vorrei fare a doppio stadio, un quadrato al centro per le schede piccole e poi lampade intorno a formare il rettangolo per le schede di grandi dimenzioni
Ehheheheheh sperimenti sperimenti !!!!!!!!!!!

Si,infatti se parli di aria calda posso darti ragione..cmq lo scopo del pid è quello di gestire la temperatura e di seguire un profilo...bisogna vedere se i parametri che hai sul pid collegandoci la termocoppia interna dell'hot gun a che temperatura ti fanno arrivare la scheda leggendo la temperatura accanto il bga
