Fateci vedere i vostri lavori di rework!

[djsaso]

Reballisti di console open!! apro questa discusione se volete postare qualche foto de vostri lavoretti di reballing!

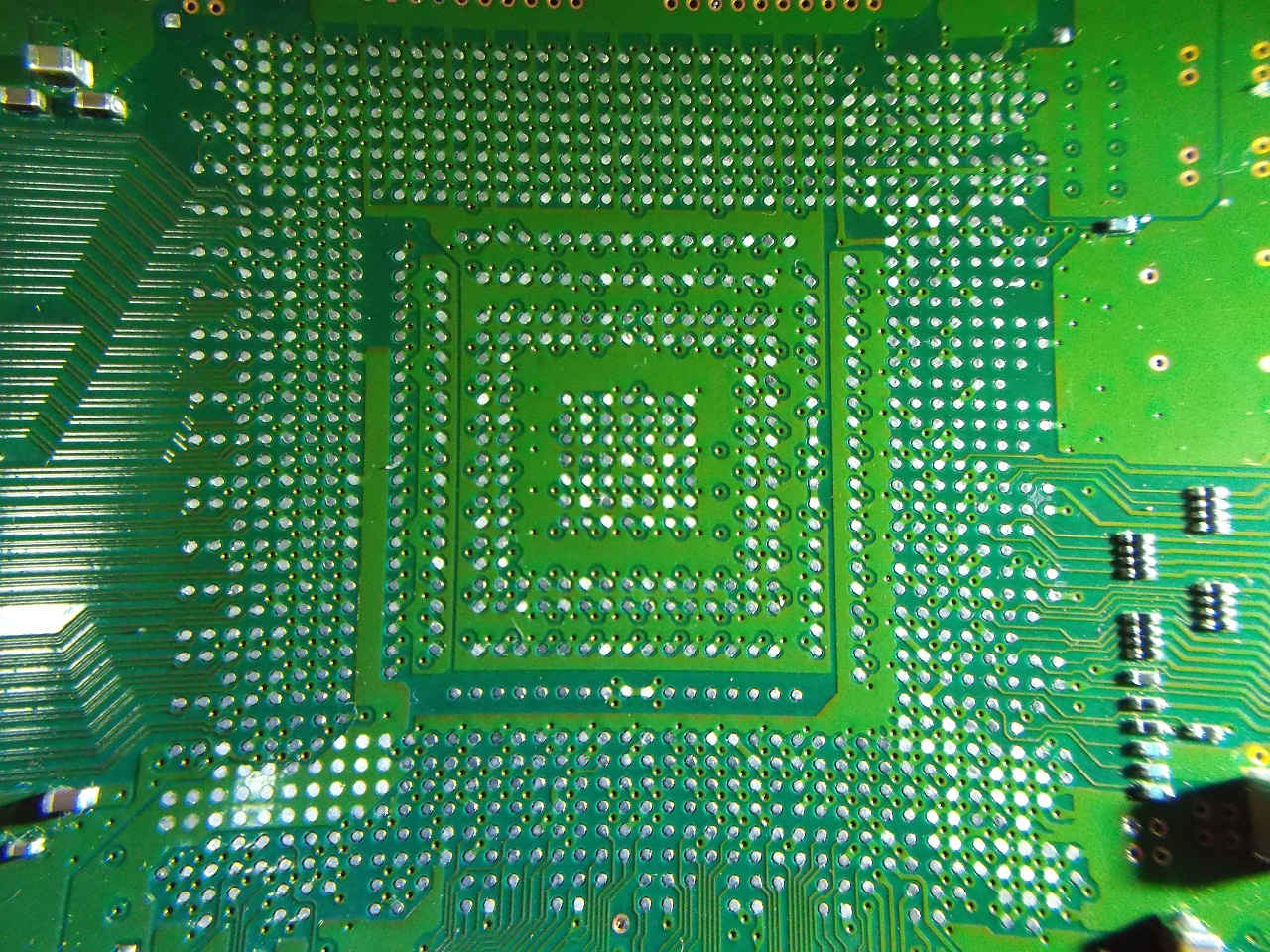

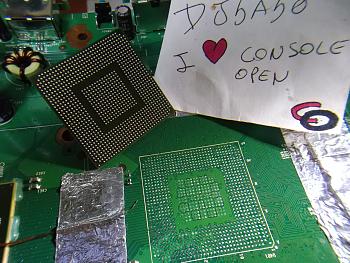

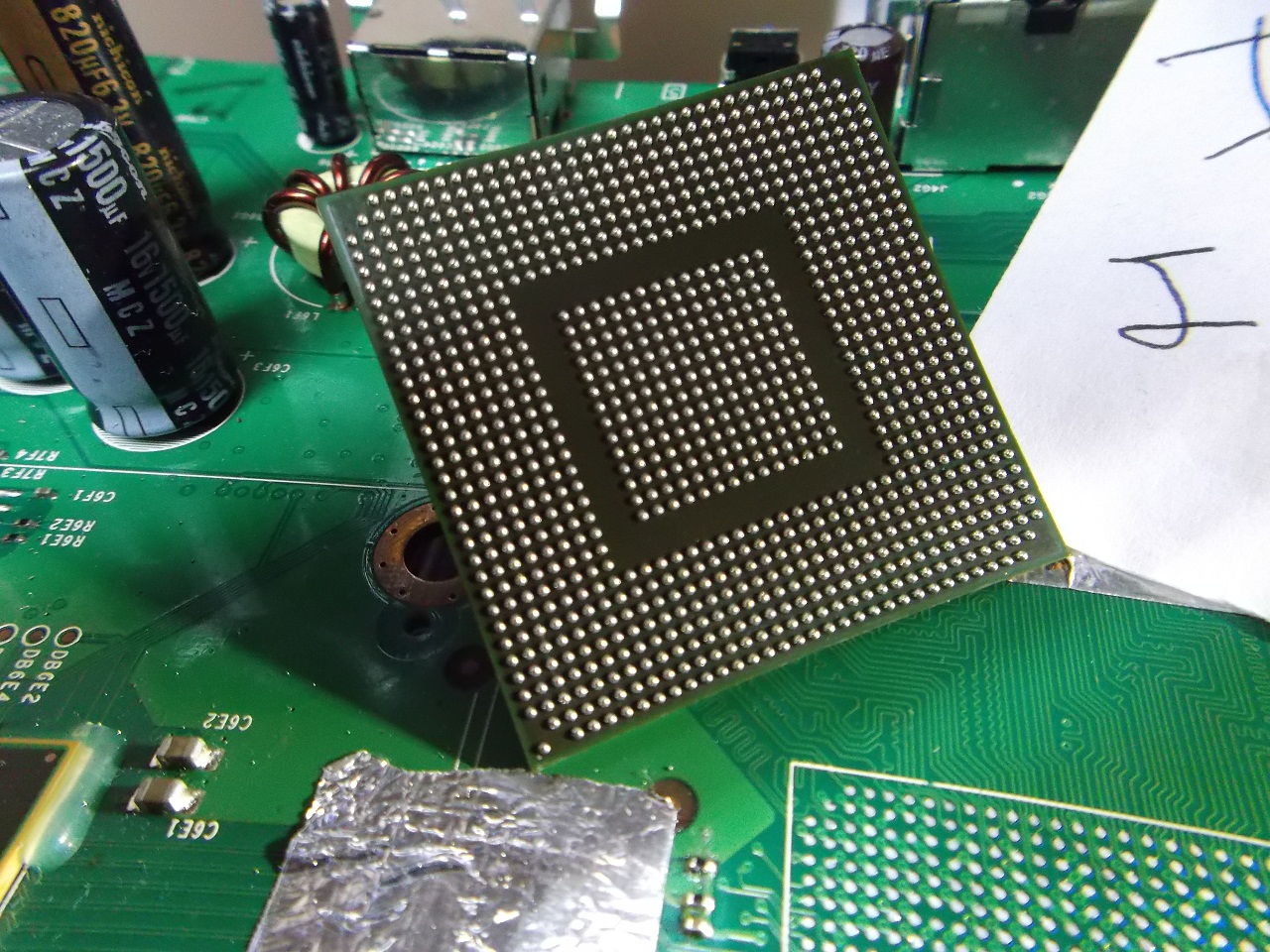

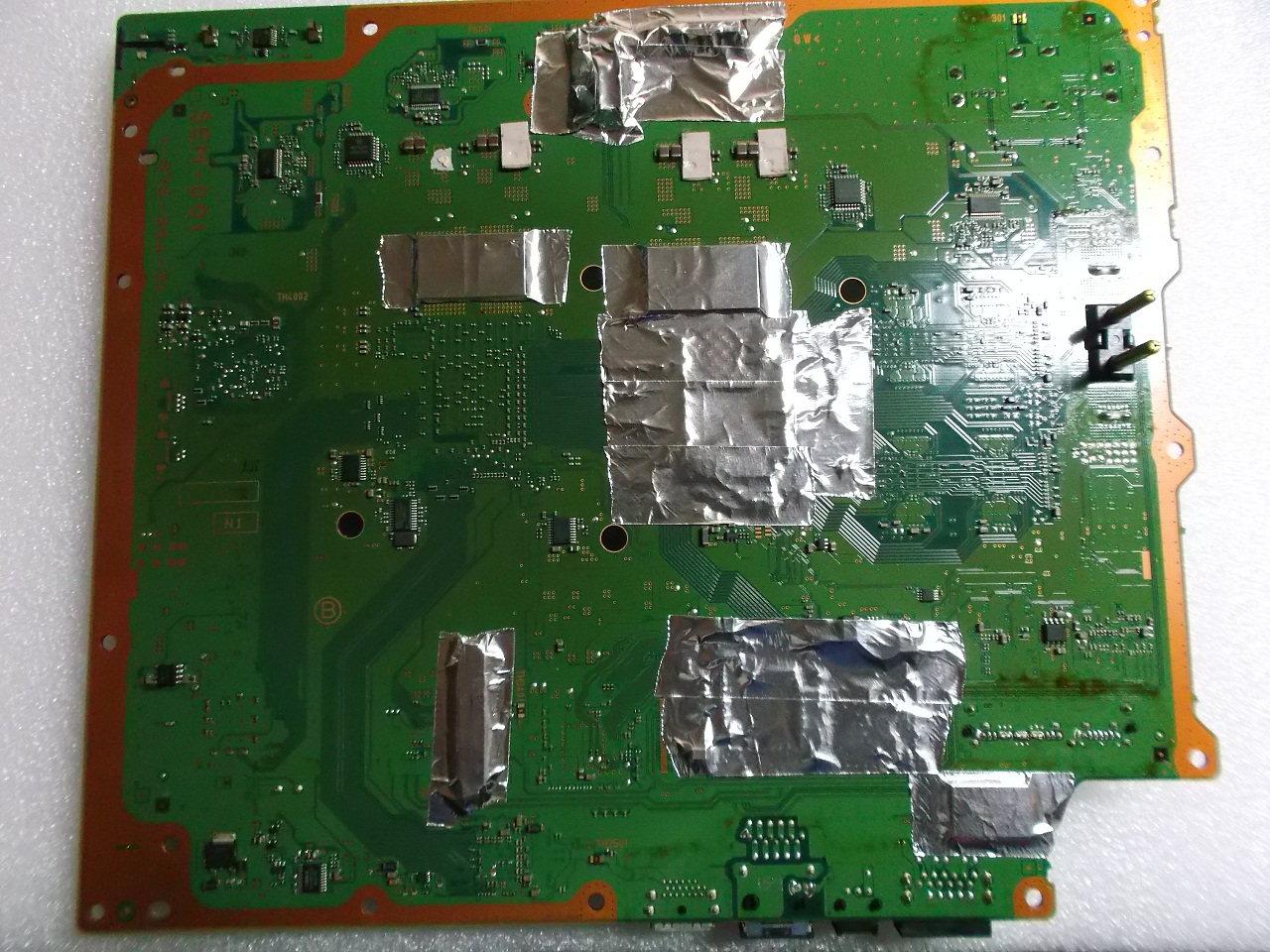

Inizio io, con una mobo ps3 fornita gentilmente da scarpa85. Grazie a lui ho trovato il profilo per dissaldare il processore grafico

[djsaso]

Rilascio profilo di temperatura per honton HT-R392
Profilo desolder GPU PS3 lead free


ho usato un flussante RMA 223 ma vorrei provare un 599 perchè credo sia migliore vedendo il datasheet.

[djsaso]

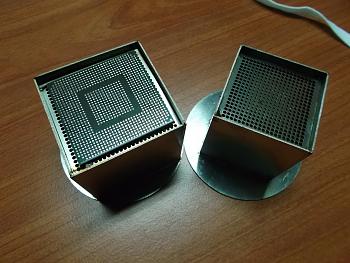

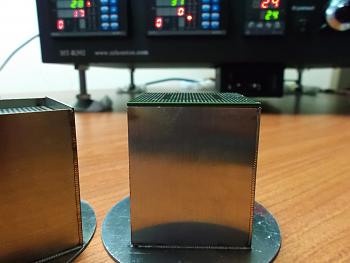

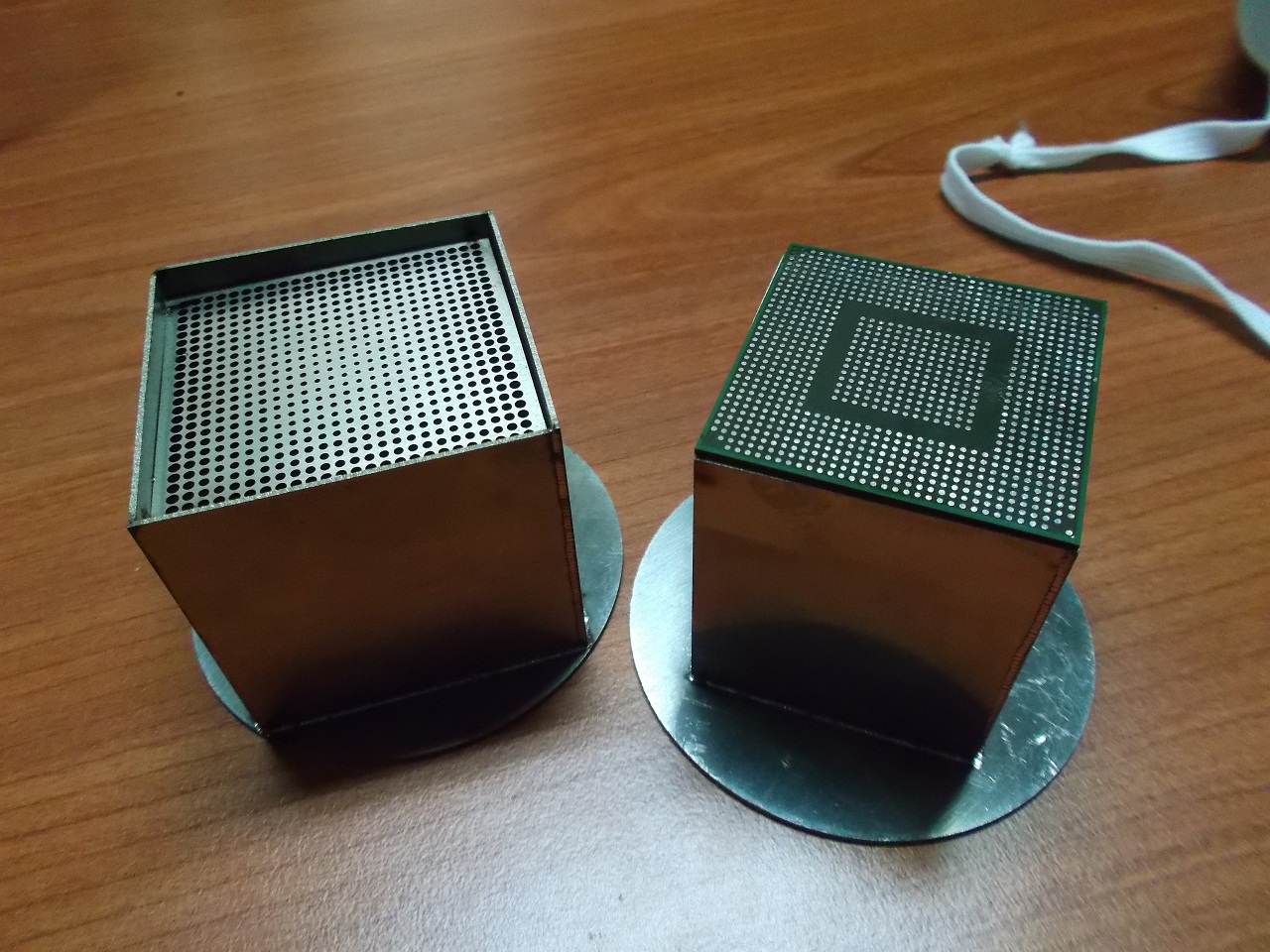

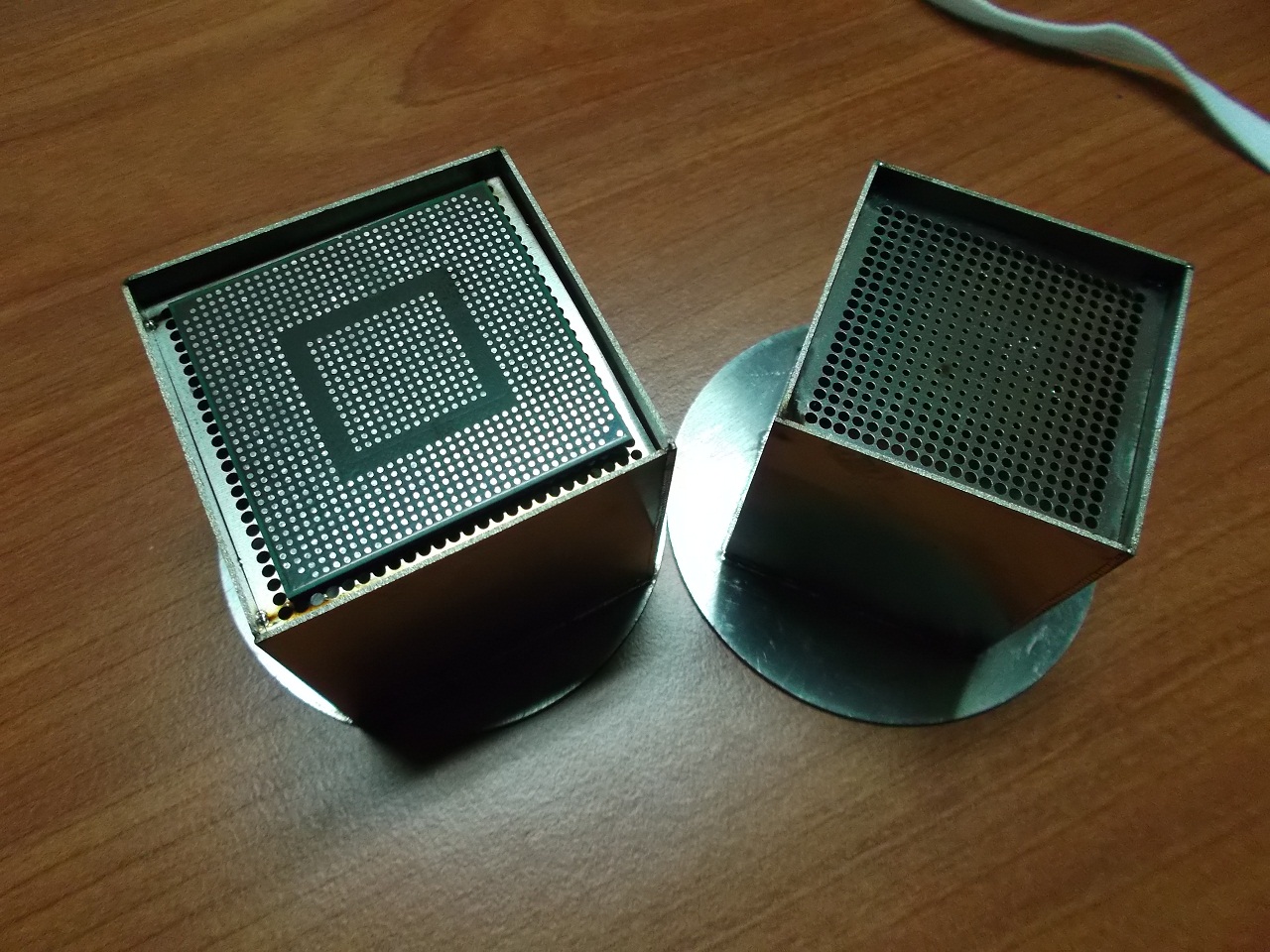

questi sono 2 tipi di ugelli di diversa grandezza. Sono del hot gun del top:


ho fatto un paio di test per l'uniformità del calore, a mio parere forse è migliore l'ugello + grande e in generale se si deve saldare un bga secondo me si dovrebbe avere un ugello 2 o 3 mm + grande del BGA o quanto al BGA massimo, cosa ne pensate?

[Pa0l0ne]

Che bel Thread! Grande djsaso!!!!!!

[djsaso]

Che bel Thread! Grande djsaso!!!!!!

ehehehe ci voleva un bel Thread diretto!! fatecela vedèèèèè!!! ahahaha

[ovlas]

mi sà che ci posterai solo tu
non so perchè

[pocoyo2]

Che nessuno rida!

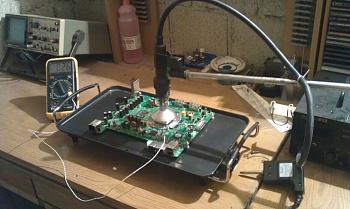

Preparazione:


Panoramica su termometro a 4 sonde K:

Lift:

Pulizia alla lente:

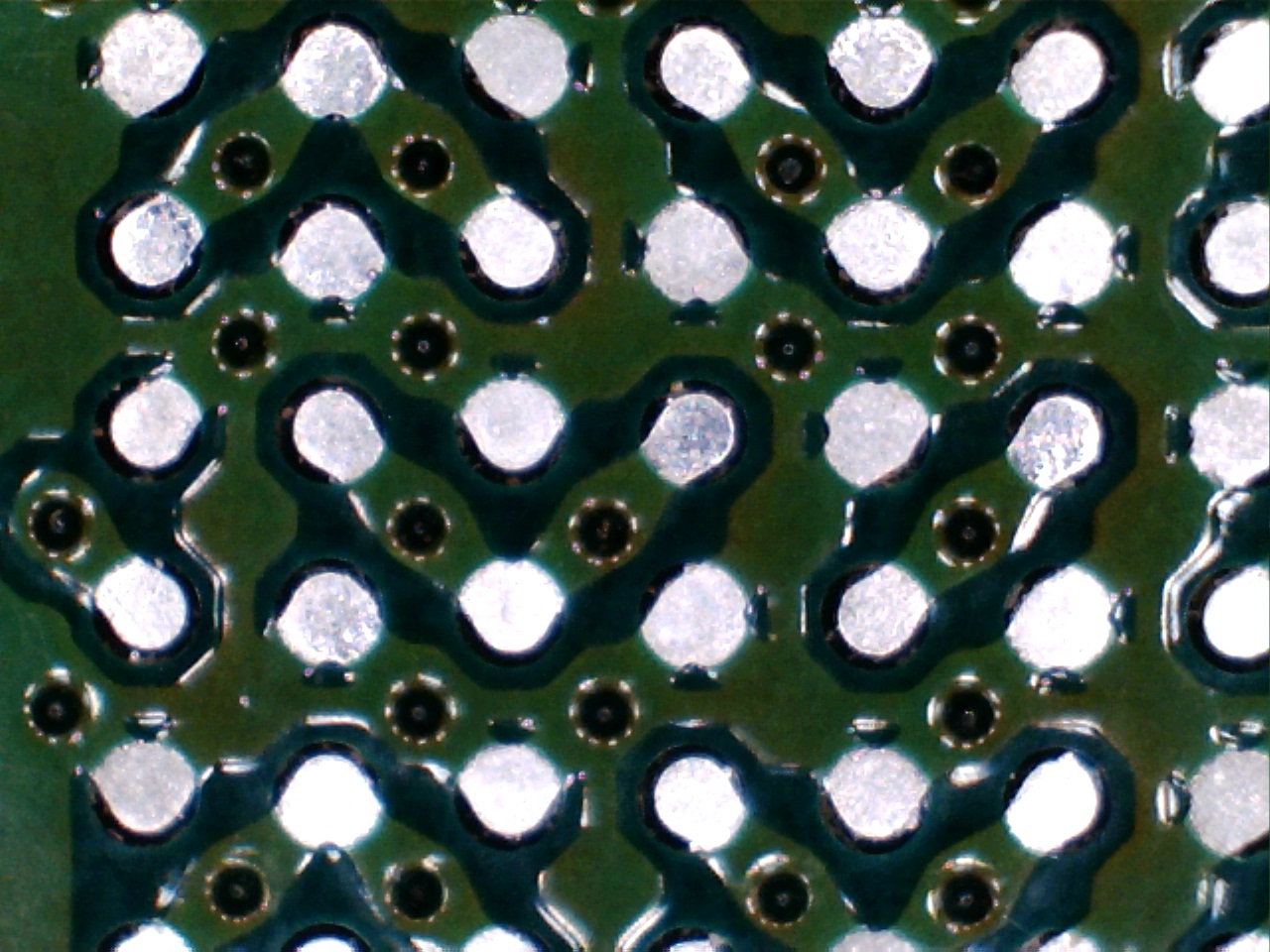

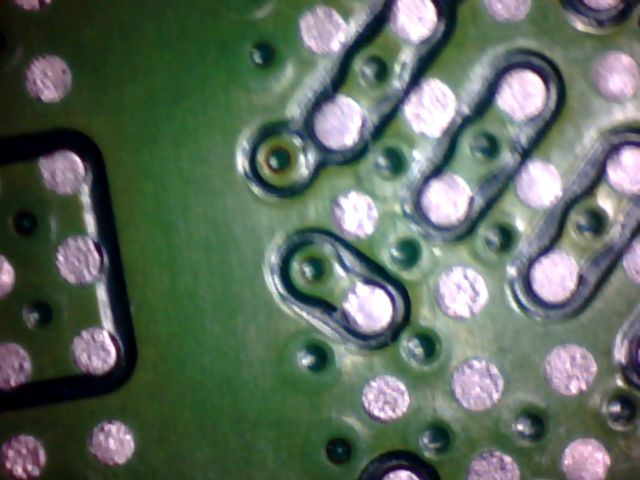

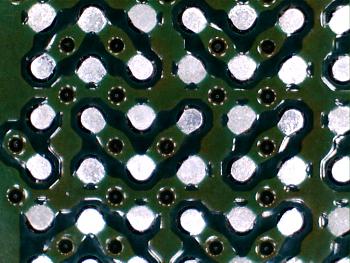

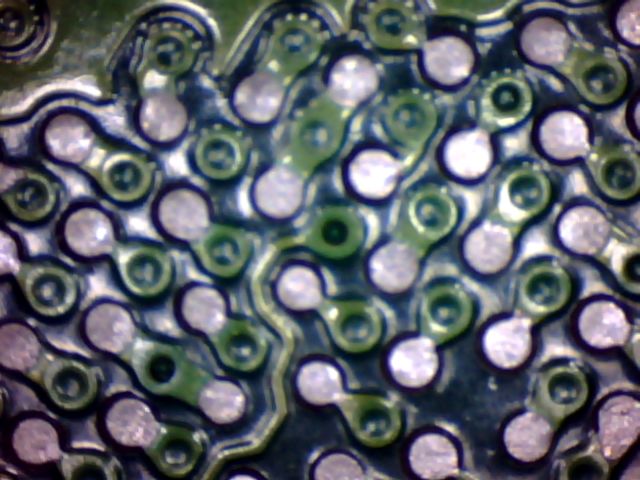

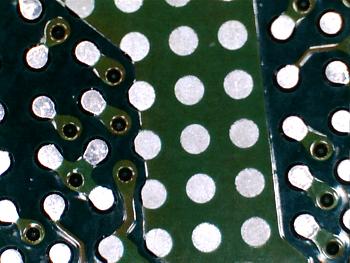

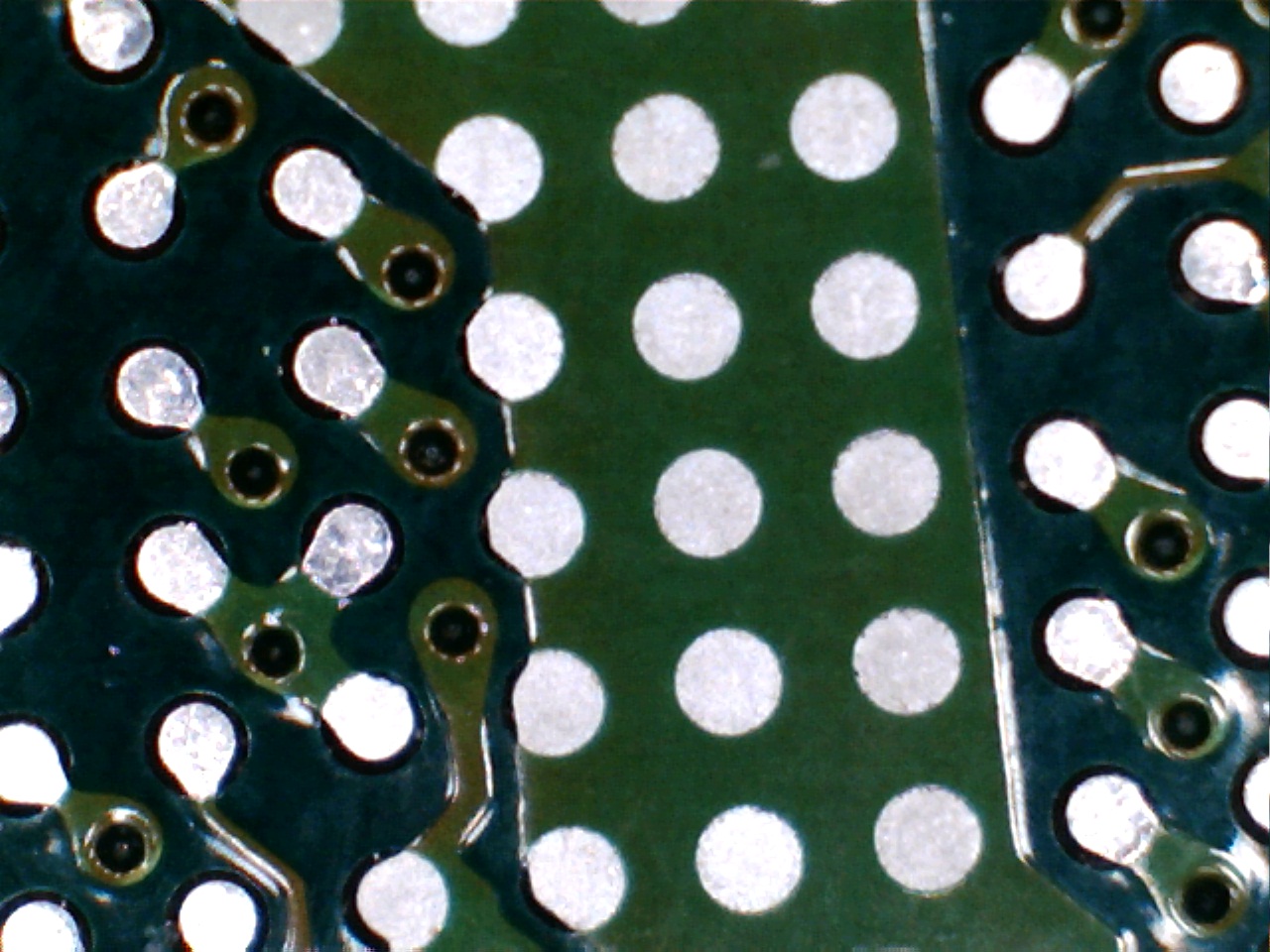

Pulizia al microscopio:





@saso: che microscopio hai?

Edit: mi voglio fare due risate mo che vado a reballare..

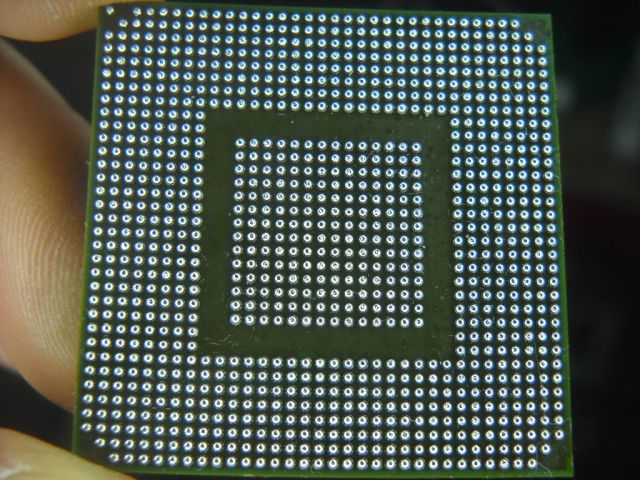

Edit: Ta-daa!!



from Galaxy NOTE

[scarpa85]

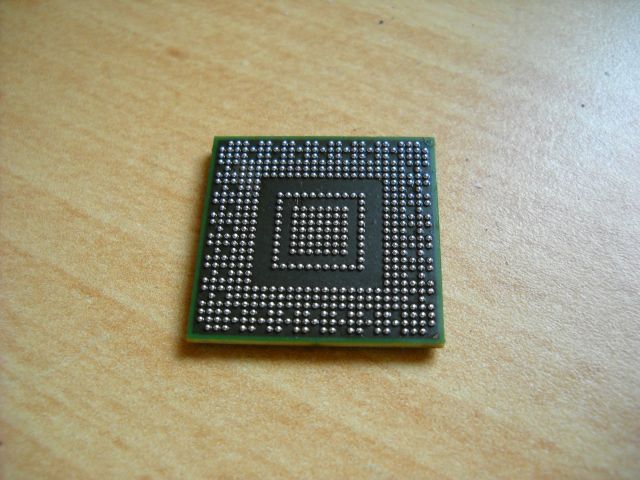

Scusate la qualità delle foto ma la mia fotocamera fa proprio schifo

[djsaso]

mi sà che ci posterai solo tu
non so perchè

spero proprio di no, qui reballiamo tutti chi + e chi -...

[djsaso]

ecco una xbox reballata con E74

[djsaso]

Che nessuno rida!

Preparazione:


Panoramica su termometro a 4 sonde K:

Lift:

Pulizia alla lente:

Pulizia al microscopio:



@saso: che microscopio hai?

Edit: mi voglio fare due risate mo che vado a reballare..

from Galaxy NOTE

microscopio digitale USB, vuoi il modello esatto? l'ho preso su ebay
cmq ottimo lavoro! Con una piccola strumentazione hai pulito per benino il chippetto bravo

[djsaso]

Scusate la qualità delle foto ma la mia fotocamera fa proprio schifo

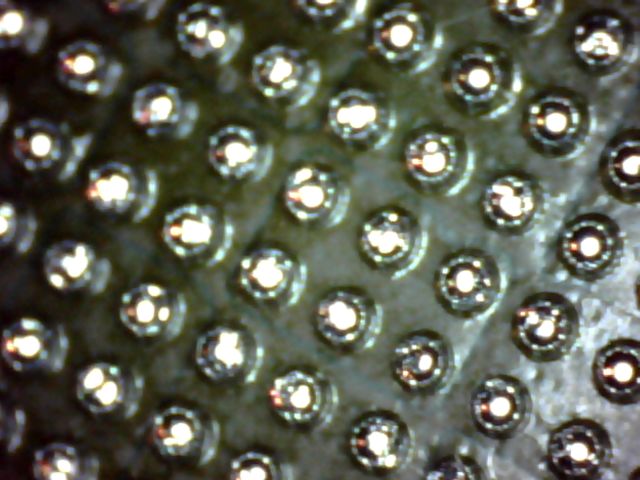

ottimo lavoro le sfere sono saldate perfette

[pocoyo2]

microscopio digitale USB, vuoi il modello esatto? l'ho preso su ebay

Chiedevo così perchè mi sembra che la tua riesce a ingrandire e mettere a fuoco un pò di più della mia (200x, 2MP)

from Galaxy NOTE

[nexus]

Gran bel post djsaso!!!! Magari ad avere anche io un po' di spazio e tempo per dedicarmi al reball... ! Grandi ragazzi vi invidio!

[3ntropY]

Post sicuramente interessante! Può giocare alla comunità, buon lavoro saso!

[amon76]

bei lavoretti complimenti...volevo chiedervi un paio di dritte visto che sto iniziando anche io a fare questo genere di cose...allora
primo : che flussante usi per staccare i bga? gel o liquido
secondo: usi lo stesso flussante anche per pulire il chip e la piastra prima di passare la trecciolina raccogli stagno? io sto usando l'amtech 559 nc ...a dire il vero l ho usato solo 1 volta...ma non sono riuscito a pulire uniformemente il chip e la piastra.
terzo: sul profilo che hai indicato per ps3..le temperature che registri con le termocoppie sono quelle da profilo oppure hai degli scarti in meno di gradi su piastra?
quarto: per il chip ps3 io uso un ugello 46 x 46 mentre per le xbox 38 x 38
quinto: che balls usi per il reballing? leeded o senza piombo...e poi usi la stessa curva sia per staccare che riattaccare?
scusa per le domande...ma mi sono venute tutte in mente ora...

[amon76]

ah un altra domanda mi è venuta in mente...ma che succede se uso una curva di temperatura per le balls senza piombo utilizzando le leeded invece?...c'e il rischio di fare danni?...visto che le temperature di melt point sono diverse...( 217-230 senza piombo, 183 quelle con piombo)

[scarpa85]

scusami amon non prendertela a male ma questo topic è stato fatto solamente per postare i lavori che abbiamo fatto, quindi cerchiamo di non andare O.T.
altrimenti tutti cominceranno a scrivere cose che non centrano niente con le foto
quindi per le tue domande ti consiglio di aprire un tuo tread e vedrai che le risposte non tarderanno ad arrivare

[amon76]

ok ragazzi scusate allora ricopio la domanda e faccio un nuovo thred...la ricopio perhce ho un occhio chiuso e se non lo faccio ora mi dimentico,...

[3ntropY]

Si, cerchiamo di tenere pulito questo topic. Lasciamolo solo ed esclusivamente per le foto e/o i commenti strettamente necessari alle foto. Per i dubbi, aprite topic dedicati, magari linkando questa discussione se ci sono delle domande tecniche strettamente inerenti.

Grazie per la collaborazione.
