Fateci vedere i vostri lavori di rework!

[djsaso]

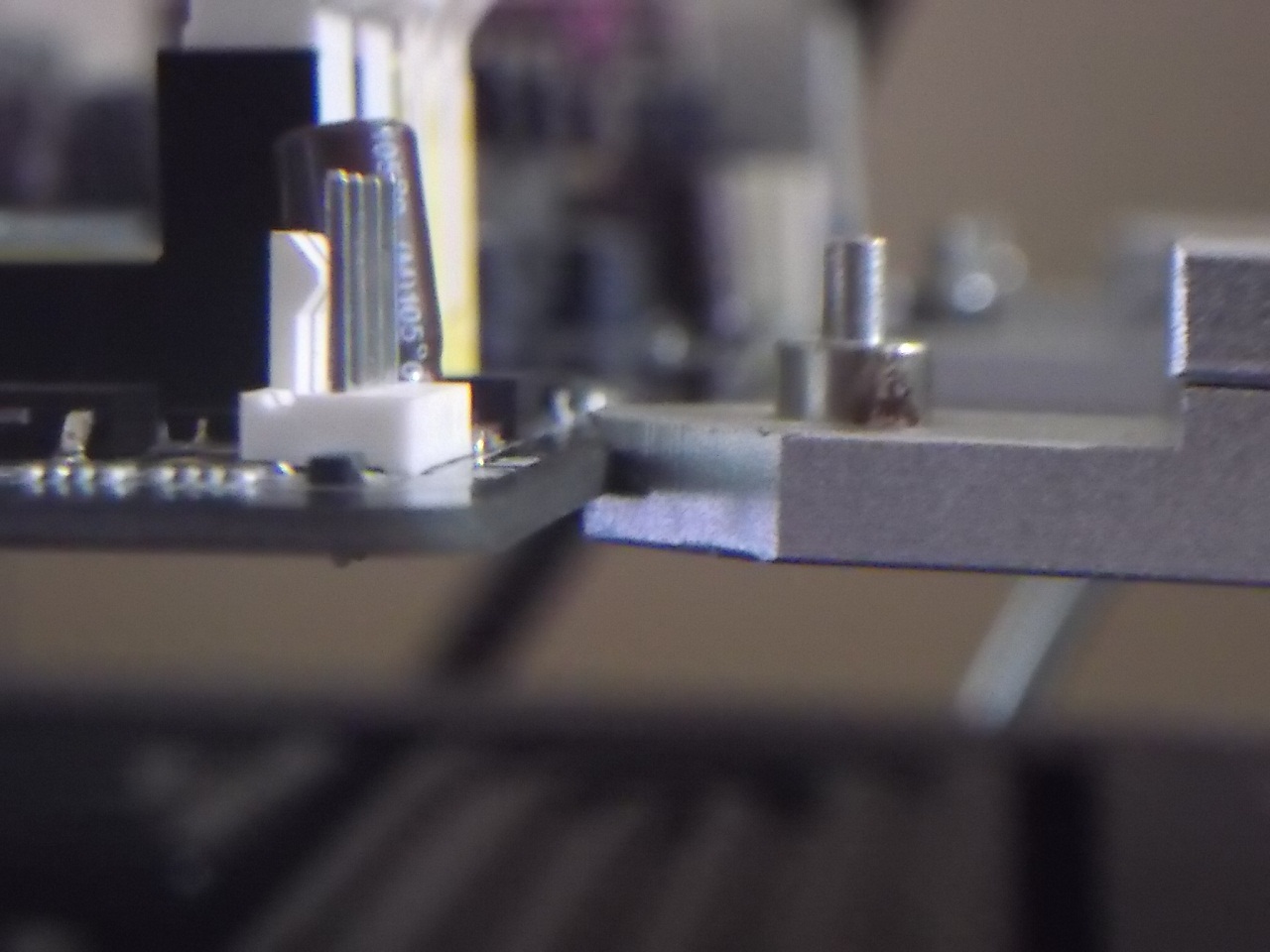

Io ho invece con una piccola modifica ho risolto i problemi di imbarcamento della scheda che alzavano la gpu da una parte....e provocavano una saldatura non uniforme

Prima

Allegato 10667

Dopo

Allegato 10668

Modifica

Allegato 10669

Ora non la schioda nessuno....

l'idea è ottima complimenti
però non va bene se la metti nella forchetta sotto?

[chojin]

l'idea è ottima complimenti
però non va bene se la metti nella forchetta sotto?

Cosa intendi di preciso per forchetta di sotto?!

[djsaso]

Mi sfugge qualcosa....dove attaccheresti quella usb ru?

questa qui intendo per forchetta:


poi se la scheda è troppo lunga e scende per sotto, secondo me basta una staffa di quelle in dotazione però con una modifica, cioè mettere filettatura, dado e contro dato, con la scheda in mezzo a i due dadi, mi segui?

[chojin]

Si ho capito, li non ho ancora provato ma secondo me così rimane comunque mobile, con viti e dadi come ho messo io non c'è verso che si muova....peró faró delle prove anche così...

[djsaso]

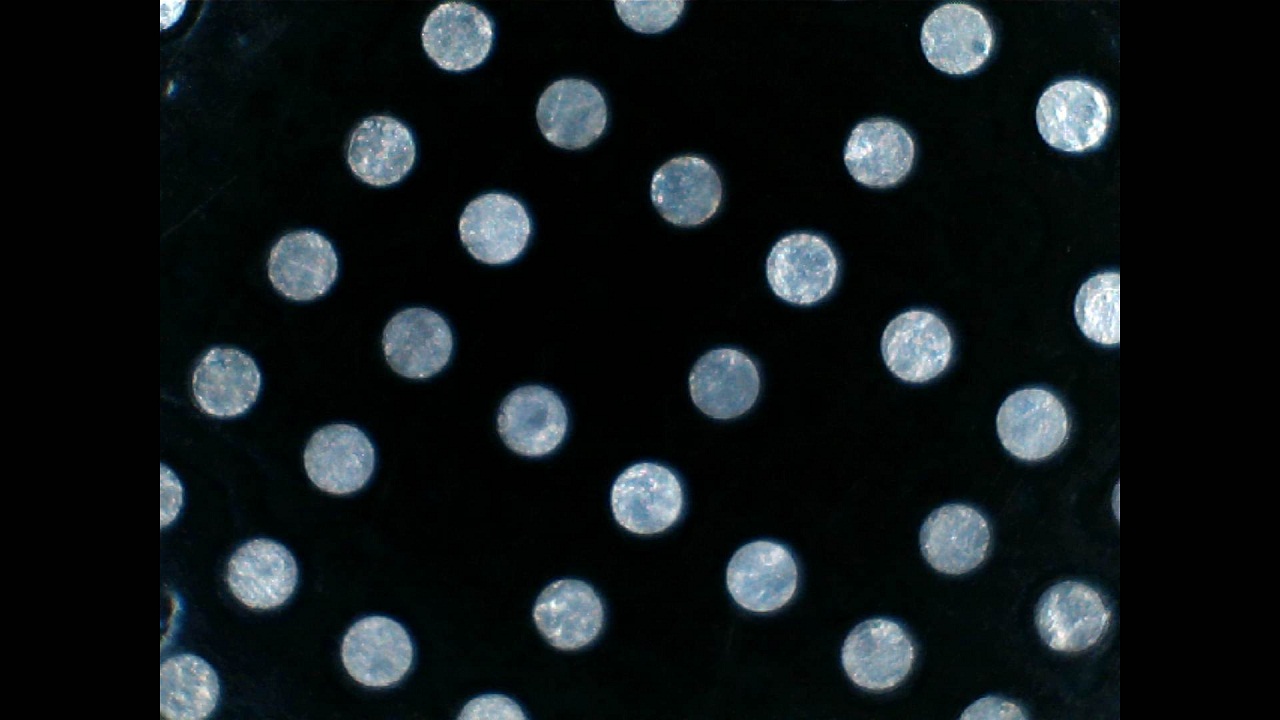

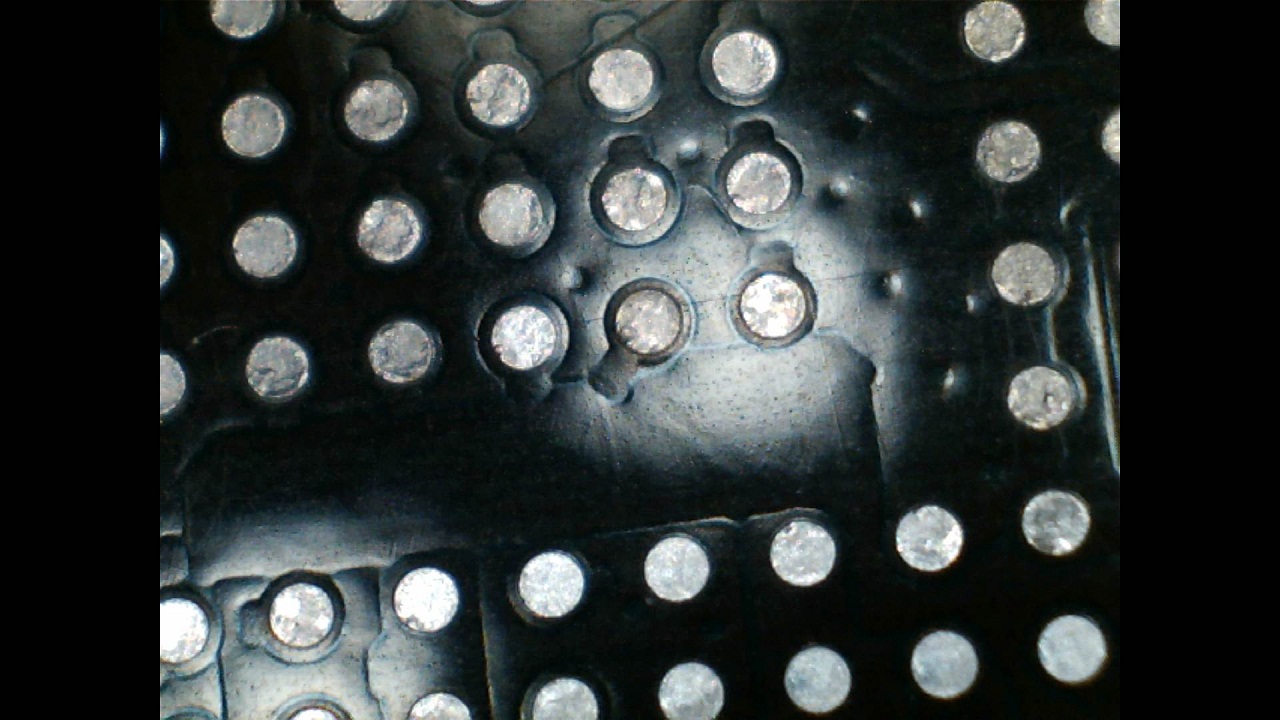

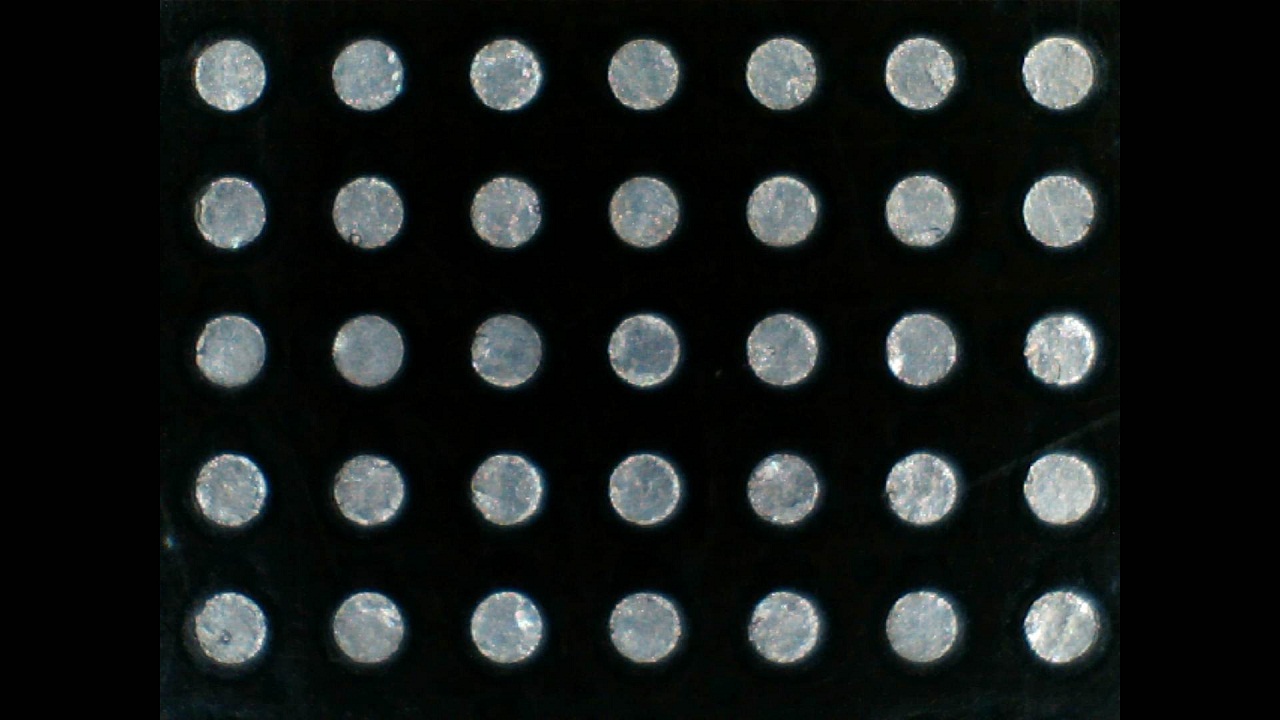

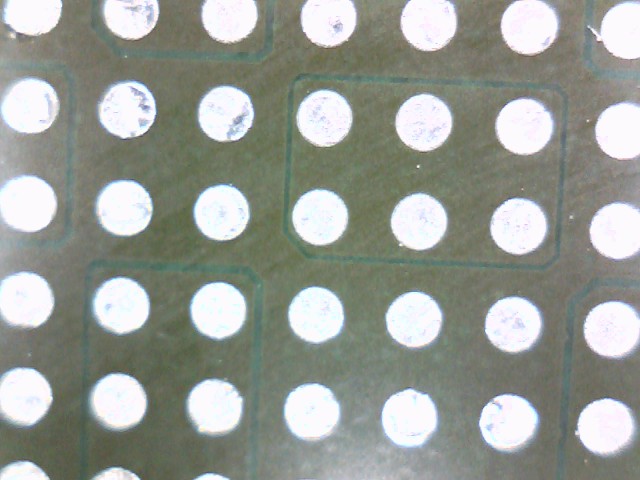

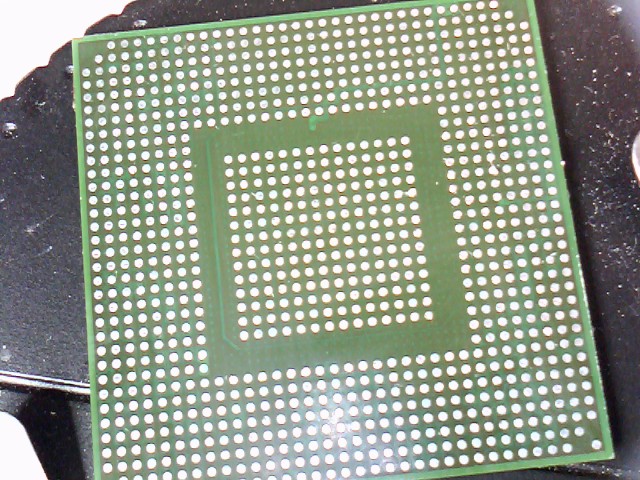

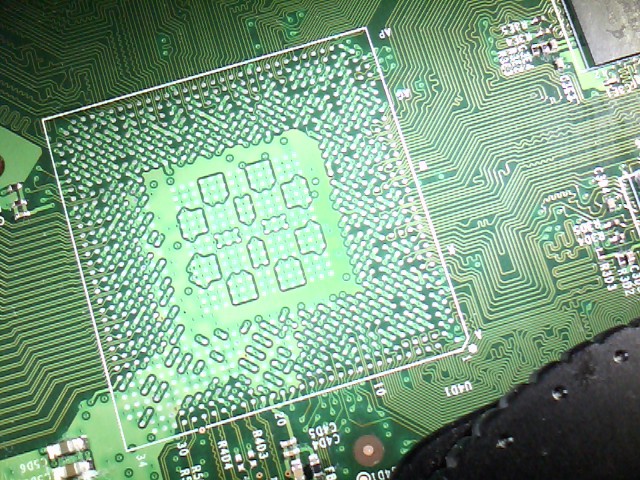

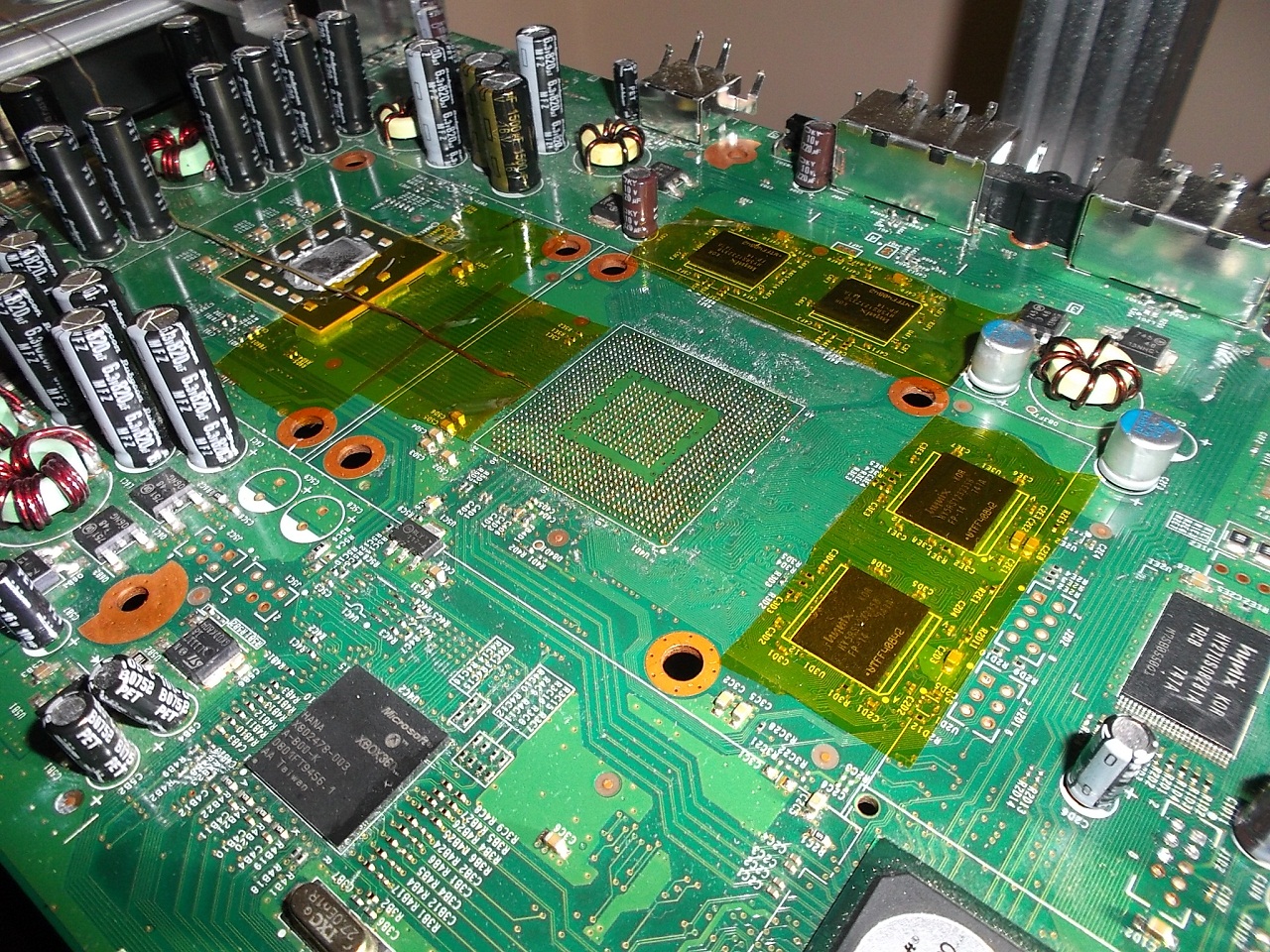

oggi giornata immersa nella R&S. Ho provato ad usare il flussante AMTECH LF4300
ecco i risultati:

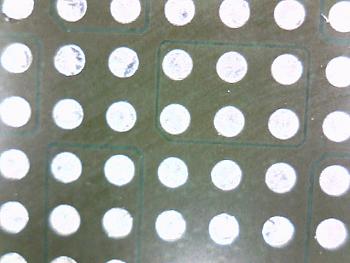

mai avuti risultati del genere! Il bga p pulito talmente bene che sembra nuovo. Ho notato che con questo flussante la piazzola non si opacizza, ma rimane sempre diciamo "lucida". Userò sempre questo per pulire il BGA, fino adesso non ho trovato di meglio! credo di essere arrivato ad un punto definitivo per la pulizia del BGA.

[chojin]

Io ti dico la verità con il Kingbo o AMtech RMA-223 ORIGINALE (quest'ultimo forse lascia qualche residuo in più del kingbo) pulisco na meraviglia....ovvio che appena mi arriva LF-4300 (prese due belle siringhe) proverò immediatamente.

[amon76]

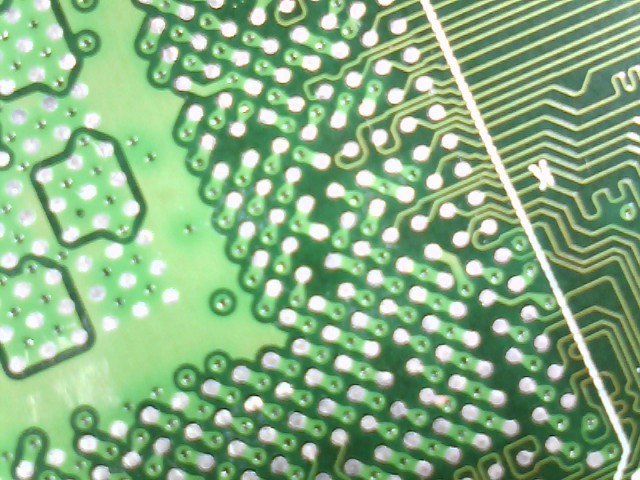

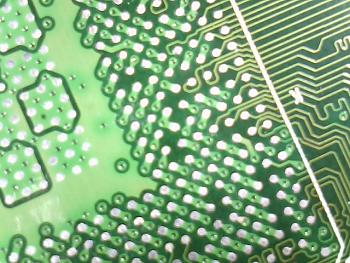

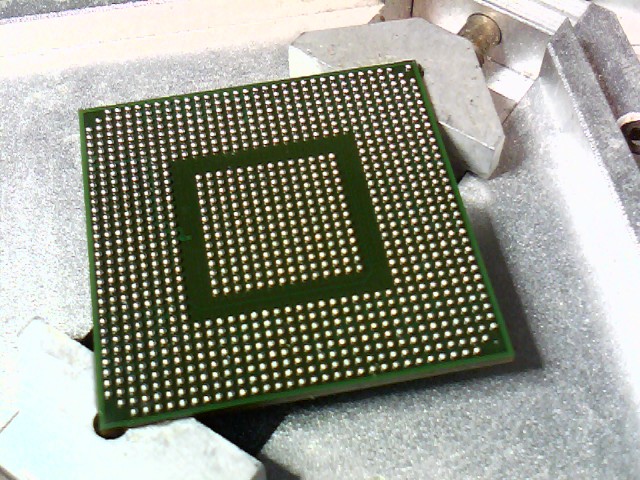

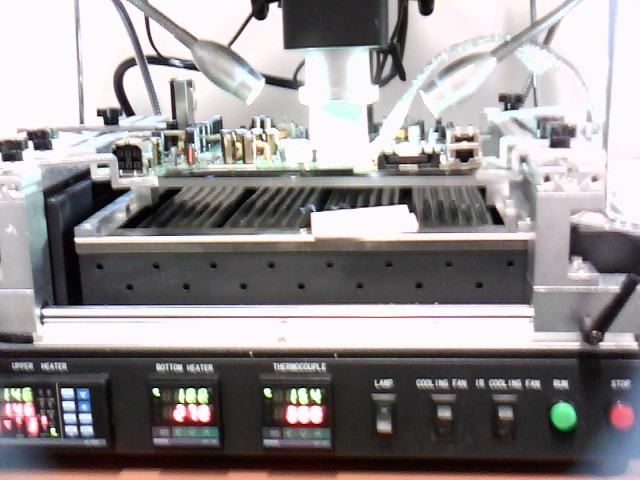

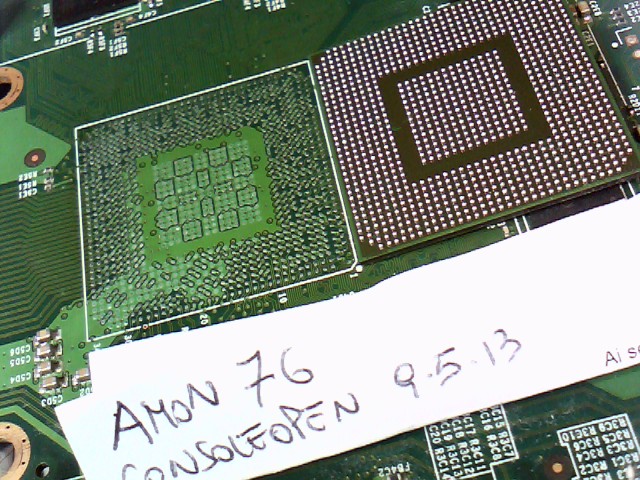

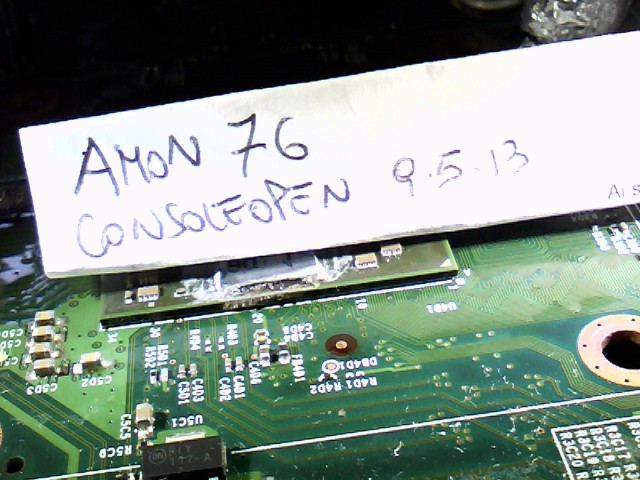

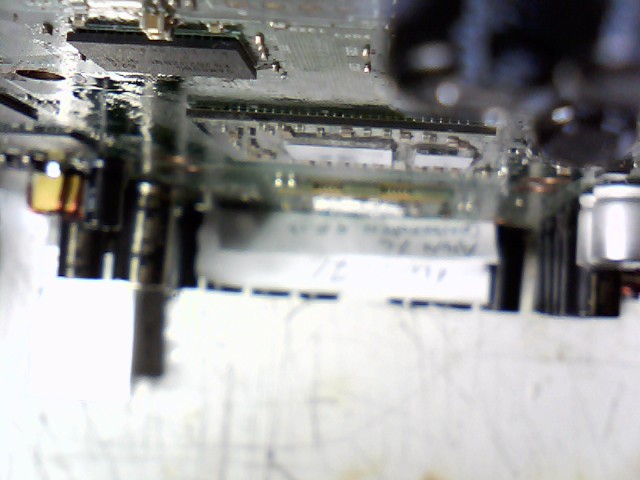

ecco i miei lavoretti......che ne pensate?

1000 grazie a liberty ....( soprannominato da me MR PC410 )

[djsaso]

ottimo lavoro! occhio al solder mask :P

[amon76]

saso detto da te...è un vero complimento...grazie.

[amon76]

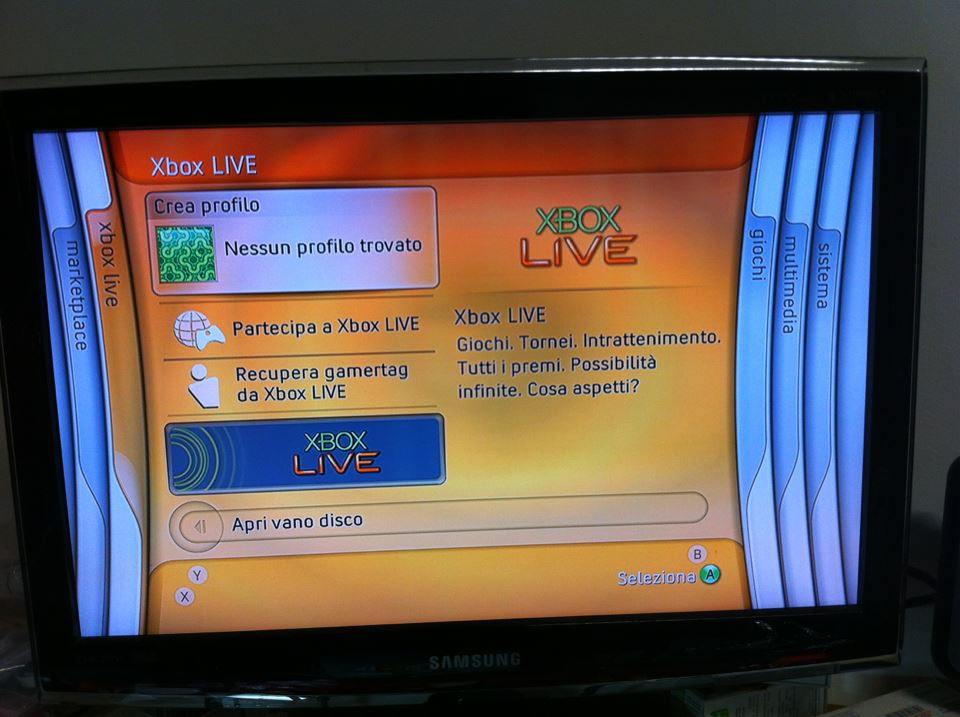

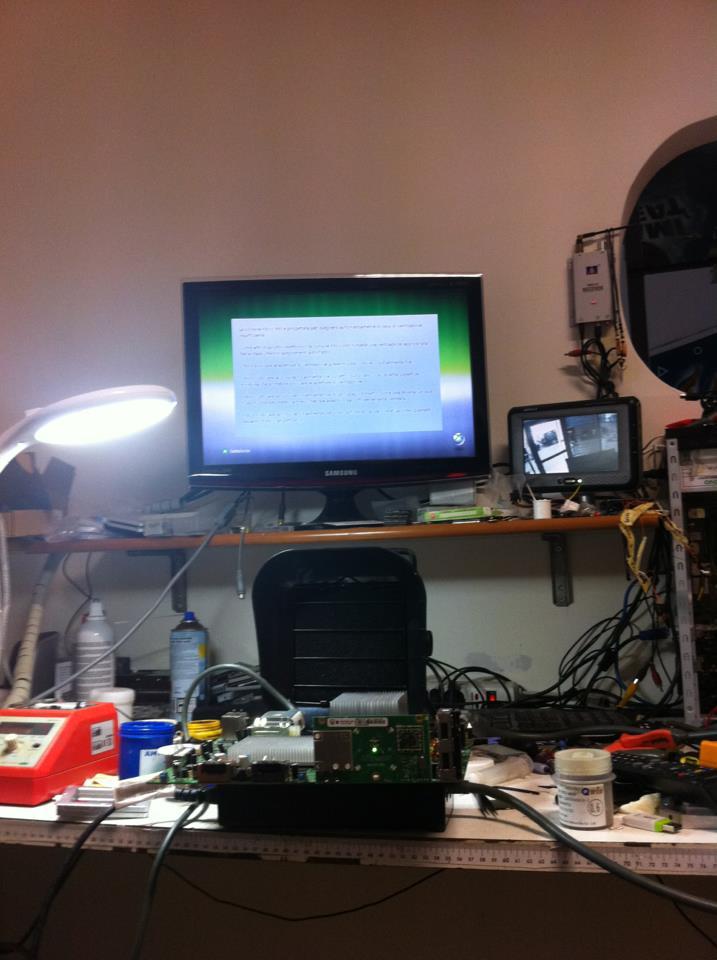

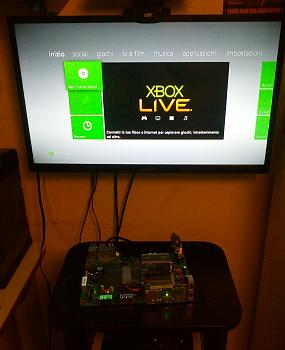

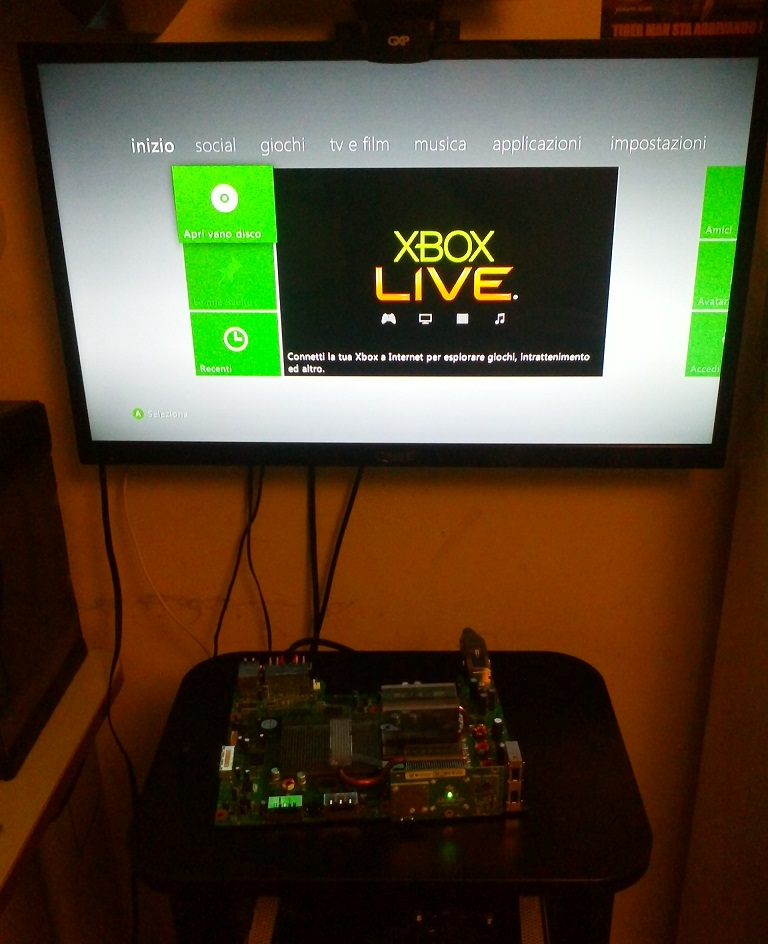

questo è il risultato finale.....lo condivido con tutti voi...e lo dedico a CONSOLEOPEN....

[spyro82]

questo è il risultato finale.....lo condivido con tutti voi...e lo dedico a CONSOLEOPEN....

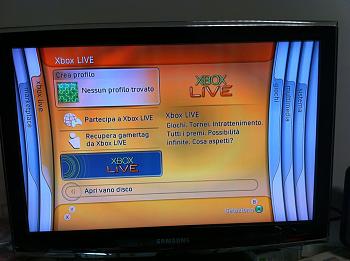

oggi giornata di jtag?? io ne ho portate in vita 3

[spyro82]

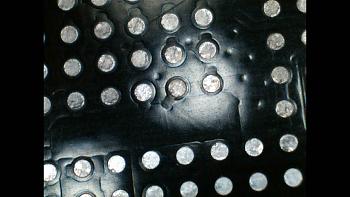

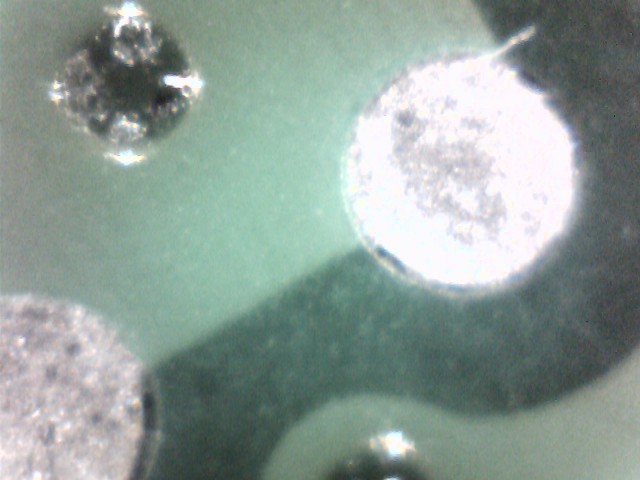

questi e uno dei miei lavoro di oggi purtroppo in attesa che mi arrivi il materiale ho usato una trecciola di "cacca" risultato che una pista e' saltata via ma ho rimediato facendo un ponte dalla pista e saldato sotto la ball (tipo le corona v4 ) questo era prima (mi son detto fra me me questa e morta ormai ) :

invece :

e ritornata in vita :=

[amon76]

Grande spyro......anche tu hai resuscitato un cimelio....la mia console secondo me era buttata in deposito da almeno 5-6 anni.....))))........ Jtag a manetta..))

[pocoyo2]

Ho spostato i post relativi alle modifiche alla Honton qui [url]http://www.consoleopen.com/forum/rework-e-reballing/12589-modifiche-varie-honton-ht-r392-2.html[/url]

Per il futuro, cerchiamo di rimanere il più possibile IT

Happy Reballing!

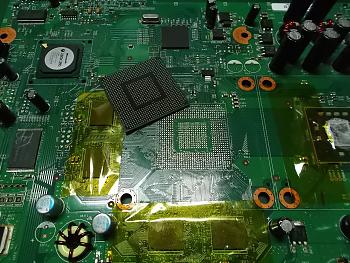

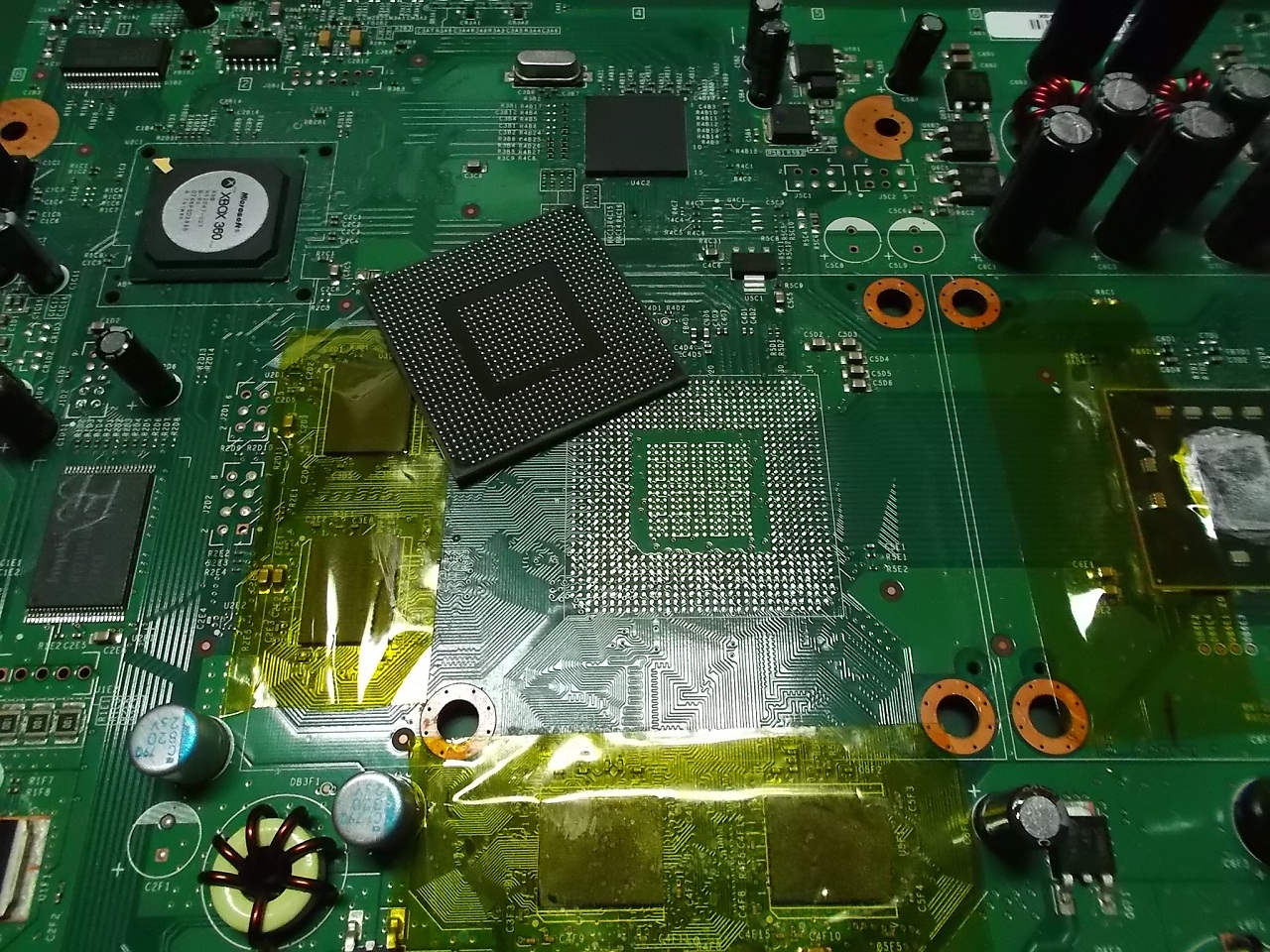

...io a 235C stacco!

[djsaso]

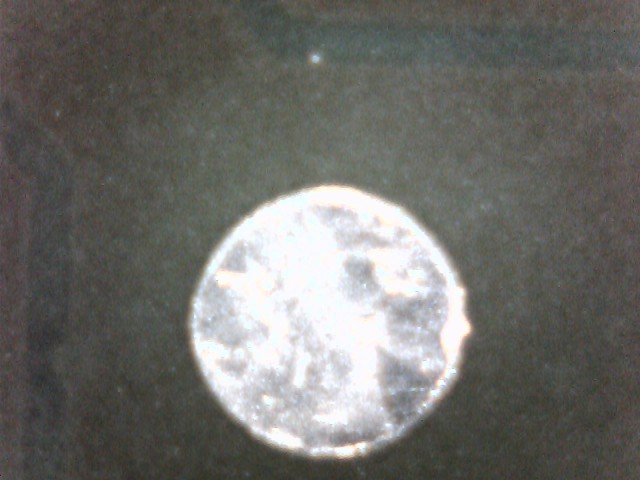

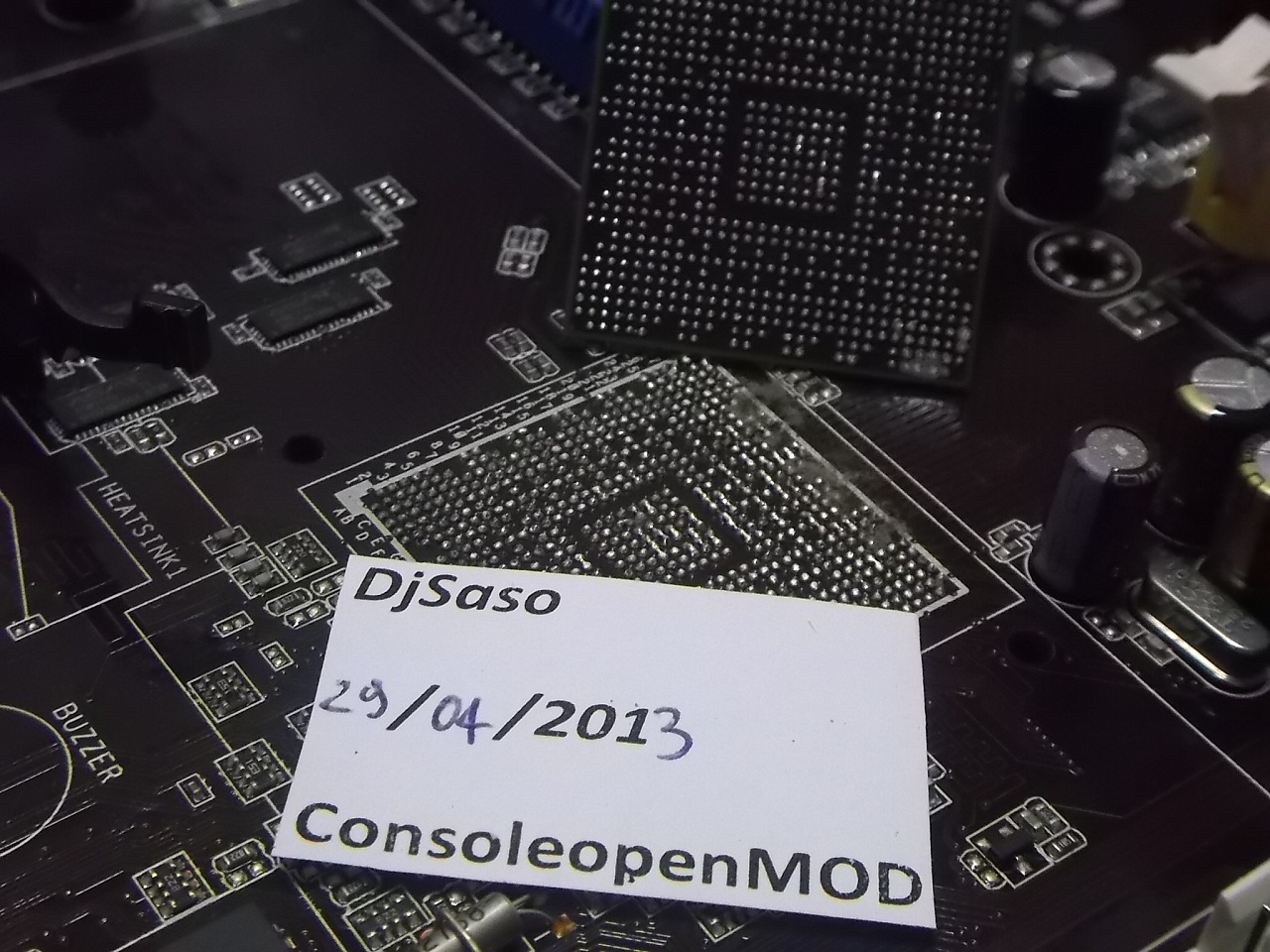

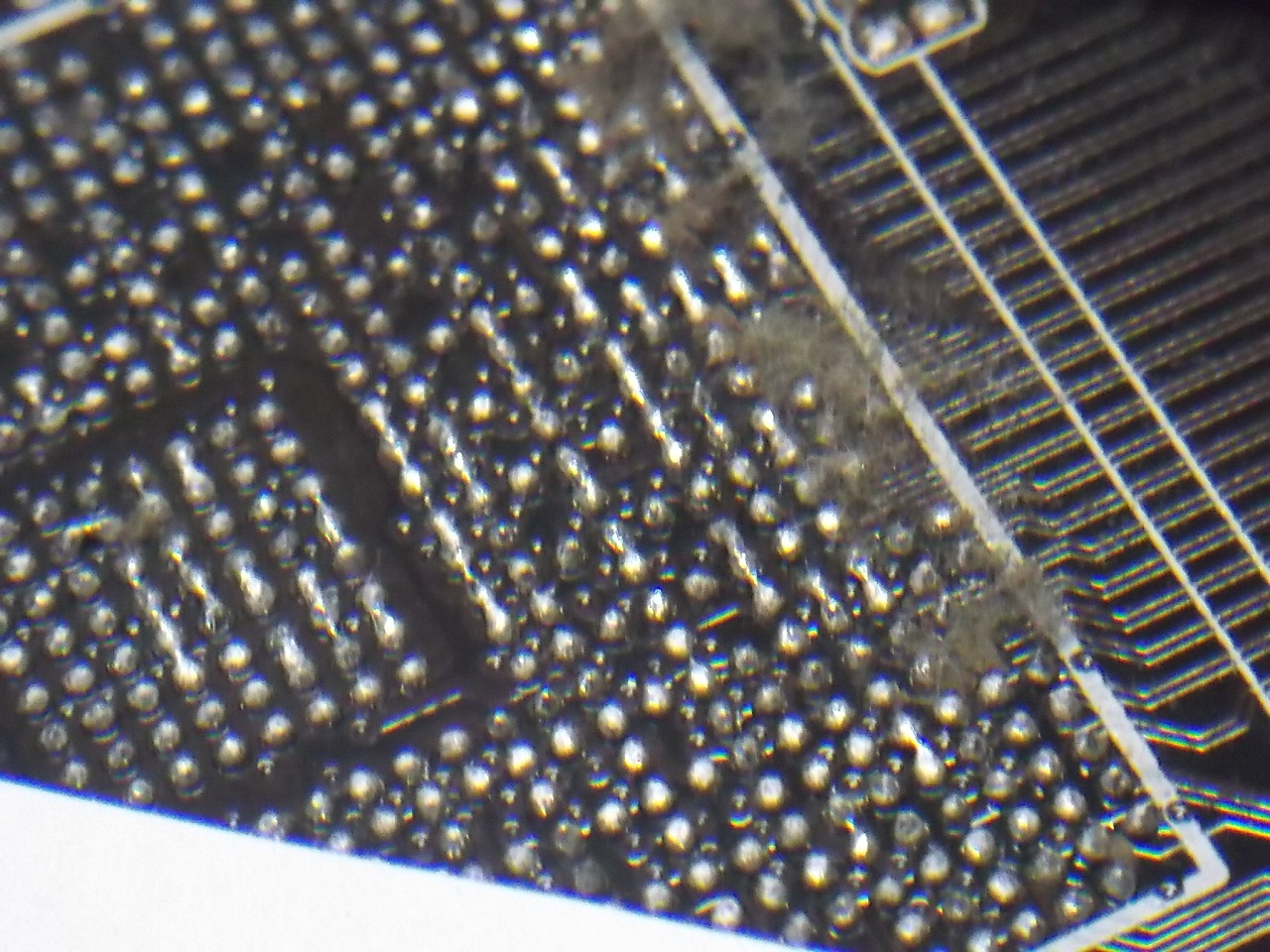

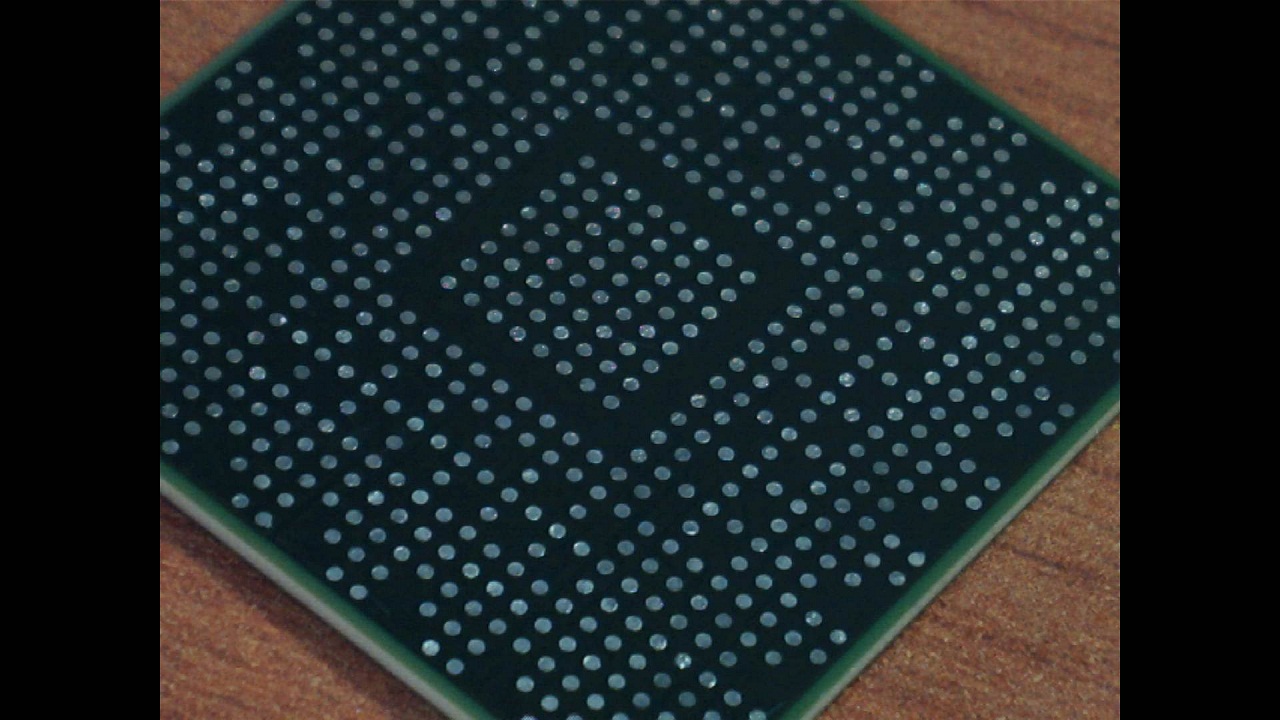

anche i BGA hanno i capelli

[djsaso]

abox da repallare yea

[Armand]

la prossima volta prometto di fare il bravo e di fare le foto anche a tutti gli altri step del processo..quando sono impegnato lo dimentico sempre...vabbè vediamo il risultato....non vorrei risultare blasfemo ma ultimamente stiamo facendo concorrenza a gesù in quanto a resurrezioni....LOL

[pocoyo2]

Una foto scarna ma è l'unica (foto) che ho fatto in questi giorni..


from Galaxy Note

[amon76]

Che palleeeeeeeeeeeeeeeee le RAM xbox!!!!! Sfere 0,45..........non farmi ricordare....

[amon76]

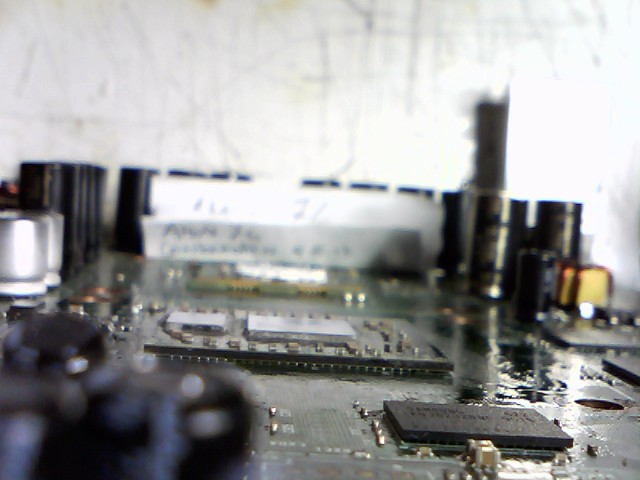

lavoro del giorno...con ottimo risultato.....


ma c'e' sempre la maledetta ad aspettarmi oggi....
