Xbox classic non si accende piu

[dertyuston]

Salve a tutti... volevo sapere se qualcuno mi puo aiutare.
Riaccendo la mia bellissima xbox con chip alladin evo, e tutto ok..
Siccome volevo mettere le rom di vari emulatori con un adattatore auto costruito, lo preparo e prima di montarlo decido di smmontare la scheda madre per una pulizia.
Dopo aver pulito, rimonto la scheda che sarebbe una 1.6, e decido di controllare se e tutto è apposto, ma haimè la xbox e praticamente morta!!!
Non si accende piu nessun segno di vita!!
Unica cosa anomala sono i due condensatori da 3300 uf 6,3v gonfi, posti vicino dove si attacca l'alimentatore, li cambio ma nulla nessun segno di vita.
Leggo un po dei vostri post, controllo e provo a smontare il condensatore da 1uf, ma non va.
Quindi decido di comprare un'altra funzionante stessa versione 1.6, e qui viene il bello...
Per capire da cosa dipendesse il guasto della mia vecchia xbox, monto la scheda della non funzionante sull'alimentatore nuovo, ma non va.
Monto poi, la scheda nuova sull'alimentatore non funzionante ma non succede nulla.
Quindi decido di rimontare tutto come prima della consol che ho appena comprato.. e indovinate che succede????
SI..... anche lei non si accende piu!!! che rabbia!!
Vi chiedo secondo voi e l'alimentatore che ha rotto le schede? o cosa posso fare per riparare queste schede?come posso controllare se l'alimentatore funziona correttamente?
Grazie a tutti in anticipo .

[Babilozzo]

Eh si! Ti direi qualche misura da fare ma io ho una 1.1 e gli alimentatori sono diversi purtroppo.

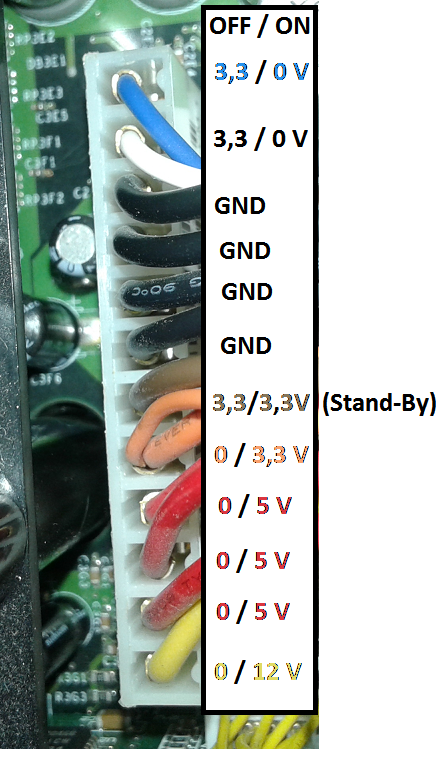

Fai uno schemino tipo questo qui che ho fatto io ora e confronta le alimentazioni intanto, ho notato che quando ho messo il puntale nero sul filo blu mi si è spenta quindi è probabile che sia il controllo di accensione quello.

[Pa0l0ne]

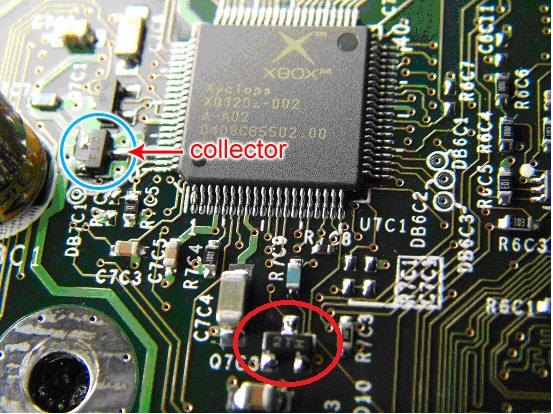

Sulle 1.6 è il tipico comportamento di questo transistor che non eroga più stabilmente i 3v. Sostituiscilo con un MMBT3906LT1.

[Babilozzo]

@Pa0l0ne Come fai a sapere tutte ste cose rimarrà un mistero

[Pa0l0ne]

Naa era un problema straconosciuto per chi ci ha messo le mani tante ma tante volte...

[dertyuston]

grazie delle risposte ragazzi...
Babilozzo infatti la mia e diversa, ma se i colori corrispondono ai voltaggi dovrebbe essere lo stesso provo col tester e vi faccio sapere dopo..
Paolone ma come faccio a vedere se non eroga piu i 3 v? guisto per esserne sicuro prima di dissaldarlo...

[Pa0l0ne]

Misuri il collettore. Devi avere 3.3v od anche qualcosina in più

Questi invece i pinout degli alimentatori. L'1.6 e' l'unico non scambiabile

[dertyuston]

OK risolto.

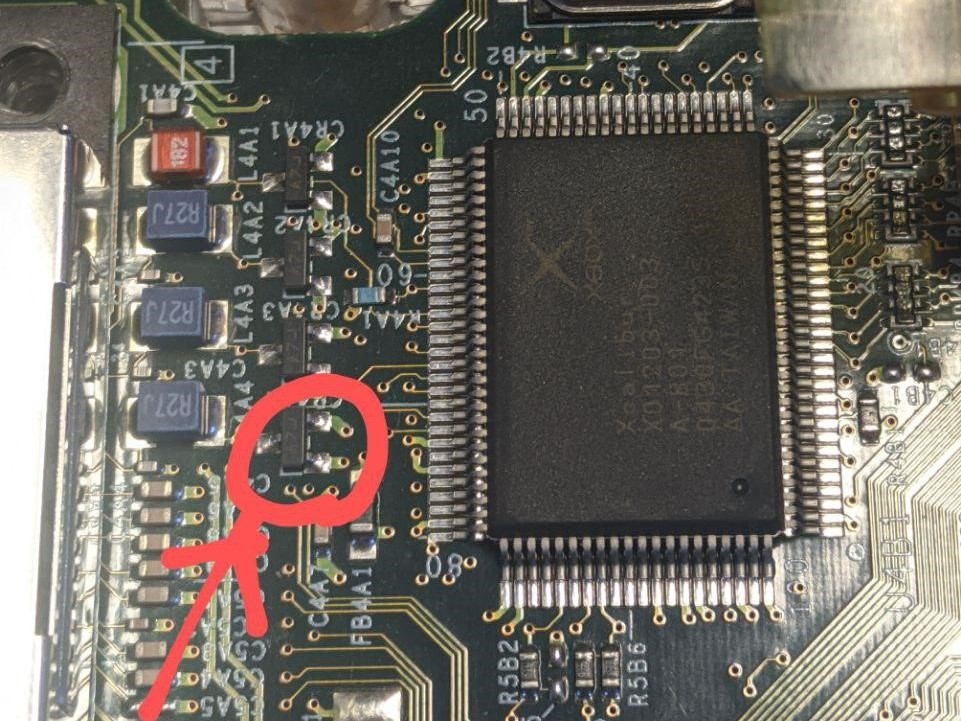

in effetti era il collettore ... siccome non avevo disponibile uno lo smontato uno uguale dalla scheda che non andava (la mia xbox), nella foto in rosso, e lo montato nella nuova dove va sostituito ed e risuscitata, in effetti era in stand by ma non si accendeva.
Ma resta sempre capire perche si sono guastati, adesso ne ordino un paio su internet e appane mi arrivano, penso a fine mese vi aggiorno per l'altra xbox.
Volevo chiedere che ho trovato un MMBT3906LT1G e lo stesso del MMBT3906LT1? cambia solo la "G"...
grazie a tutti...

[Babilozzo]

In linea di massima potresti urilizzare un qualsiasi transistor che abbia le stesse caratteristiche elettriche. Confronta i datasheet direi...

[lupak]

Misuri il collettore. Devi avere 3.3v od anche qualcosina in più

Questi invece i pinout degli alimentatori. L'1.6 e' l'unico non scambiabile

Ciao, sto cercando di riparare una xbox di mio cugino, appena smontata dall' alimentatore posso capire che è una versione 1.6 e scollegando l' alimentatore dalla scheda madre misuro col tester i 5 volt sul filo arancione mentre mancano i 3,3 volt sul filo blu.
Cosa potrei controllare ? Può essere buono l' alimentatore anche perhè ho visto 5 condensatori gonfi sulla scheda madre.
I 3,3 volt con scheda e alimentatore collegati li devo misurare sul transistor cerchiato in rosso ?

[lupak]

ho collegato tutto ed i 3,3 volt ci sono sul filo blu, a sto punto provo a sostituire i 5 elettrolitici sulla scheda madre da 3300 uf 6,3 v

[lupak]

Ultimi aggiornamenti : ho sostituito i 5 condensatori a 3300 uF 6,3 v e la xbox si accende con un logo evox e poi una schermata nera e scritte verdi che dice di contattare l' assistenza, come posso procedere ?

[thunderbirddd]

di sicuro non vede l'hdd. che errore da a schermo

[lupak]

in alto a sinistra c'è il numero 07, ho controllato il cavo eide che non avevo inserito bene nella bainboard, ora tutto ok grazie.

[thunderbirddd]

in alto a sinistra c'è il numero 07, ho controllato il cavo eide che non avevo inserito bene nella bainboard, ora tutto ok grazie.

infatti l'errore riguarda proprio il non riconoscimento del lettore dvd

[jakinubabbu]

scusate ragazzi se scrivo in questa discussione ma io ho una xbox versione 1.6 credo con alimentatore a 20 pin,non si accende,ho smontato la scheda madre per vedere se c'erano piste interrotte,tutto integro,niente condensatori rigonfi,a parte uno da 3300uf 10v sull'alimentatore.A quanto ho capito non c'è modo di capire se l'alimentatore è funzionante?staccato dalla scheda madre non da nessun volt in uscita,stessa cosa se tutto collegato,ho controllato se il fusibile è buono, ai capi dei due condensatori grossi 3300uf c'è tensione. Non c'è un modo per sapere se il danno è l'alimentatore?

[thunderbirddd]

allora comicia a sostituire tutti 5 i condensatori da 3300
Poi se non va cambia il jbt che sta a ridosso del cap da 1farad giallo
poi se non va prendine un altra

[jakinubabbu]

grazie per aver risposto thunderbirddd un'ultima cosa,se stacco il connettore dalla scheda madre non dovrei avere almeno i 5v? Magari ho capito male?

[thunderbirddd]

non credo adesso non ricordo ma se funziona come un normale atx devi farlo partire per avere le tensioni

[lupak]

se hai seguito il mio caso, con la scheda madre attaccata avevo tutte le tensioni ma non si accendeva, con la scheda madre scollegata, mancano i 3,3 volt.
