Ps2 fat v10 led giallo e schermo nero. Aiuto!

Salve a tutti, vi scrivo perché sono alle prese con una nuova ps2, una fat v10 (50004) con MoBo GH-026.
La ps2 in questione era inizialmente modificata. Io l'ho acquistata però per fare pratica con il saldatore e provare a rifare la modifica.
Così ho tolto il modchip ed ero pronto a rimodificare la console, ma purtroppo a questo punto la ps2 ha iniziato a manifestare uno strano problema: in stand-by il led invece che essere rosso è giallo, mentre quando l'accendo il led diventa verde. Mentre la console resta accesa non arriva nessun segnale video nè audio, dopodiché, dopo circa 6-7 secondi la console ritorna in stand-by e il led ritorna giallo.
I tentativi che ho fatto sono i seguenti:
1) Eliminati con la trecciola eventuali corti sul Bios;
2) Controllati i fusibili (trovato PS12 saltato e prontamente sostituito con un altro fusibile dello stesso amperaggio);
3) Tolto l'LA
4) Tolto e rimesso integrato del Bios per scongiurare il caso in cui ci fossero corti sotto i piedini;
5) Sostituito il Bios con un altro di una V9.
Nonostante tutto ciò il comportamento della play resta invariato.
Mi potreste aiutare? Grazie.

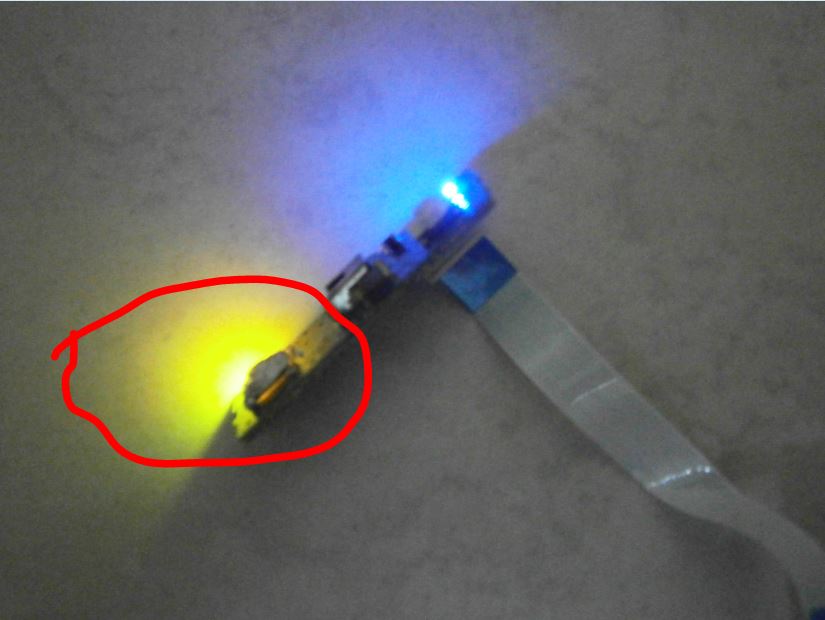

Vi allego una foto del led giallo:
Allegato 18285

Qualche corto oppure sembra che siano accesi sia il rosso sia il verde insieme. Boh
Foto della piastra con il dettaglio delle zone "manipolate" potrebbero aiutare.
Cerca uno schema con le tensioni e verificale.

Il bios di una V9 non è proprio la stessa cosa di una V10...


Inviato dal mio iDiot utilizzando Topatalk

Ciao, ho seguito il tuo consiglio e ho controllato le tensioni: i 3.3V sono ok, mentre nel punto 5V prima apparivano 2V con il tester; trovato anche il ps13 saltato e sostituito con un fusibile di amperaggio leggermente maggiore (0.7A contro i 0.4 originari), anche i 5V sono ok.
Ho anche rimesso il Bios che stava all'inizio, ma la situazione resta invariata.

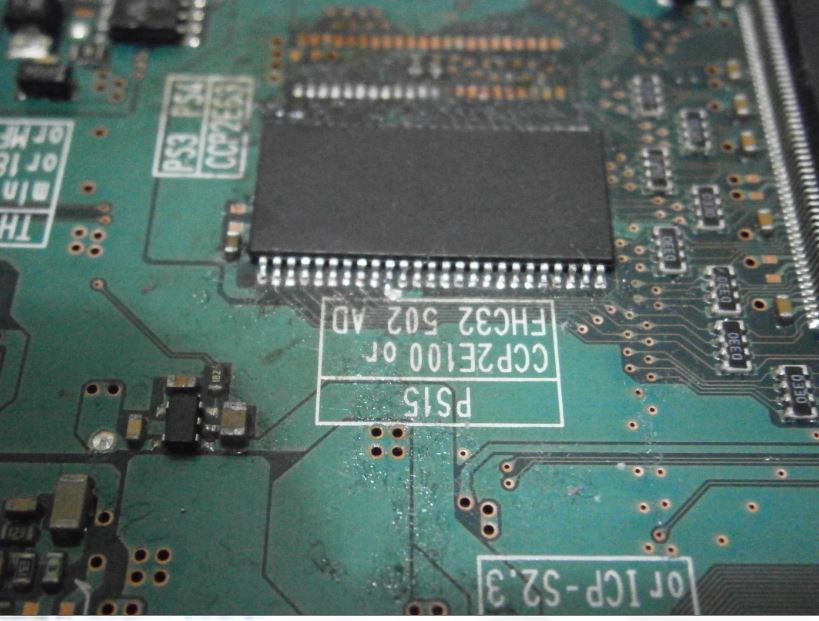

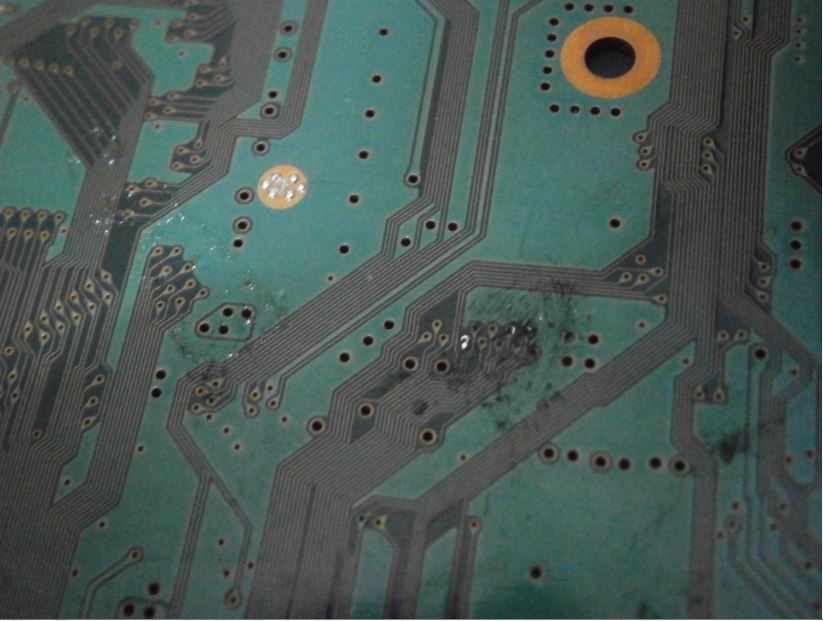

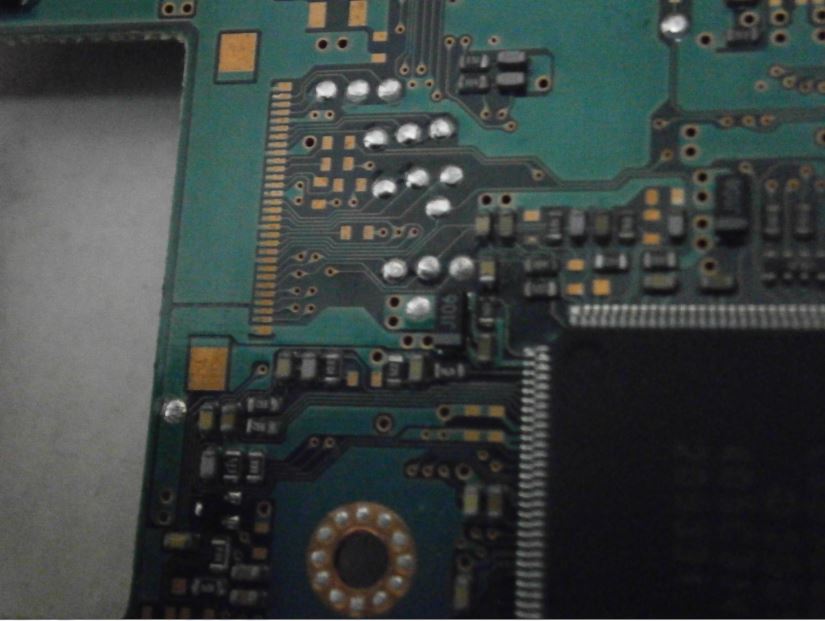

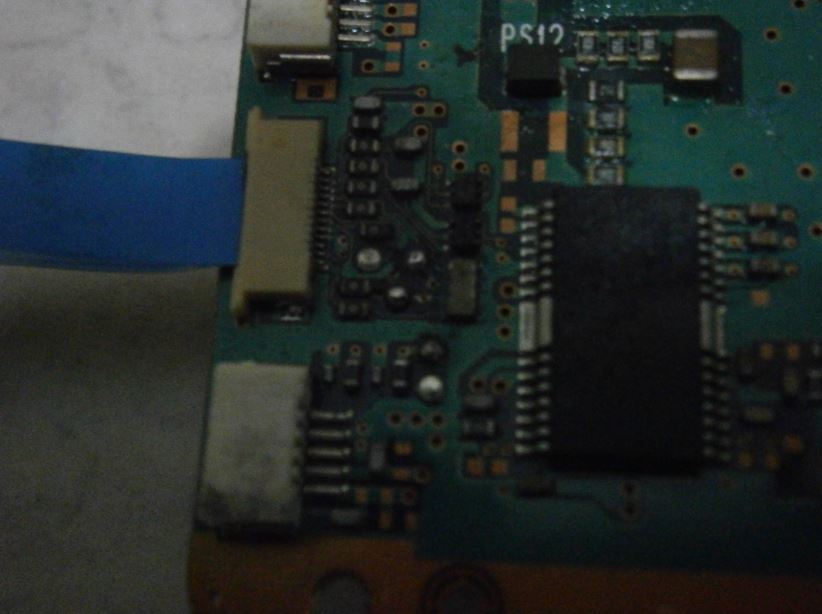

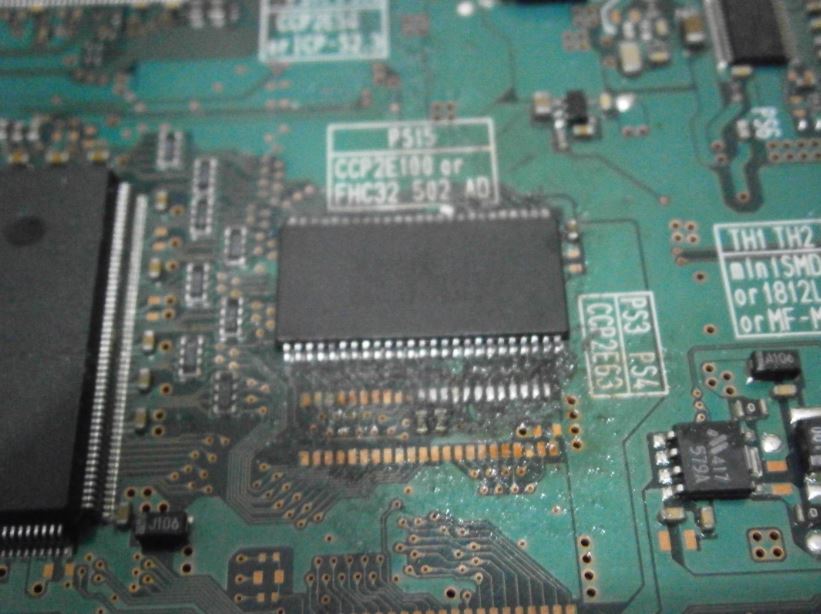

Ecco alcune foto:
Allegato 18286
Allegato 18287
Allegato 18288
Allegato 18289
Allegato 18290

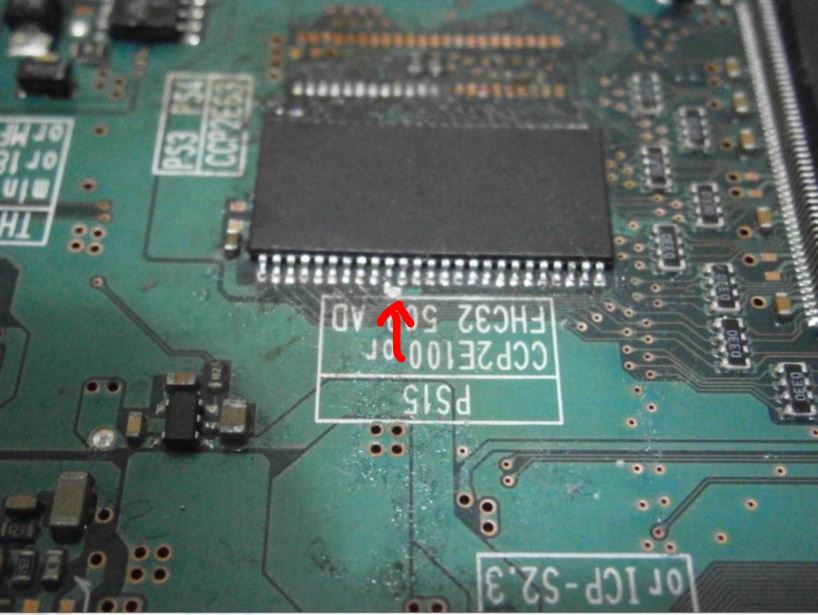

Ciao a tutti, vi aggiorno sulla situazione; mi sono accorto vedendo per bene la zona bios di un corto in questa zona:
Allegato 18296

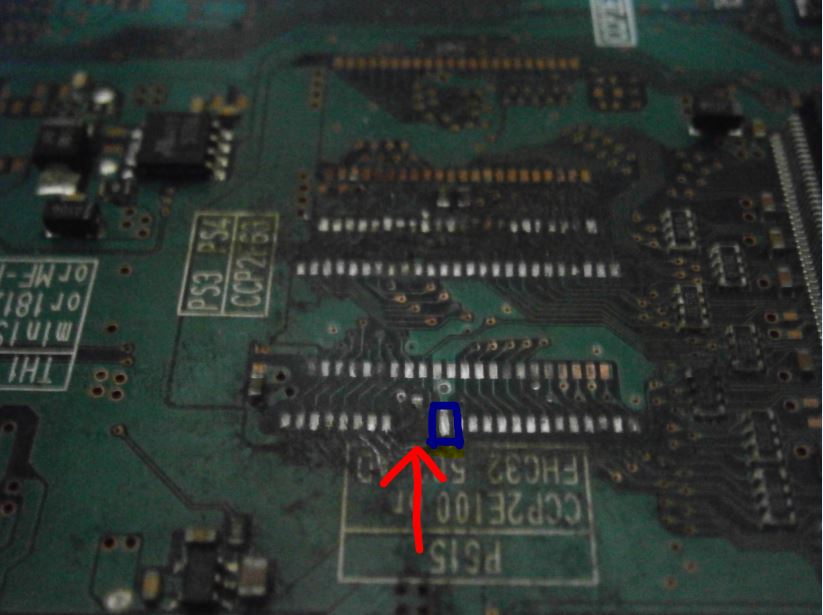

Così, usando la trecciola, ho provato a togliere il corto ma ho peggiorato la situazione, staccando tre contatti (indicati in rosso nella foto):
Allegato 18297
Inoltre il punto evidenziato in blu nella foto risulta a massa.
Come posso risolvere?
Vi prego, aiutatemi! Non vorrei che questa fosse la mia ennesima ps2 irrecuperabile!

Mi scuso anticipatamente per l'up fatto in anticipo e vi prego di non chiudermi il thread per questo. Volevo solo ringraziarvi per le "pronte risposte" che mi state dando.
Fate prima a dirmi chiaro e tondo "vai via da questo forum perché non vogliamo più aiutarti vista la tua incapacità dimostrata rompendo svariate ps2".
Purtroppo però non trovo una valida alternativa a consoleopen per esprimere i miei dubbi e per chiedere consiglio sui guai che spesso combino.
Io non sono esperto come voi, questo è sicuro, ma sto cercando di imparare; ho solo 16 anni e ho scoperto il mondo dell'elettronica e del modding da poco tempo.
Tutti voi (chi più chi meno) sarete sicuramente diventati gli esperti che siete ora grazie all'esperienza. E come si può fare esperienza se non imparando dai propri errori?
Quindi vi prego, date anche a me una possibilità e rispondetemi.
Grazie.

Visto che questo è un help desk a pagamento ti rispondo:
inizia a ripristinare le piste che ti sei portato vie e ci risentiamo.
Nel frattempo spolvero la sfera di cristallo e ti invierò la soluzione tramite RIBA.

Ciao, il problema è proprio ripristinare le piste. Cosa devo fare precisamente?
