reballing?? no grazie io preferisco le cose all'antica :P

[scarpa85]

Ciao a tutti

Finalmente sono riuscito a ritagliarmi un pò di tempo per sistemare il Game GEAR che non funzionava più. Ho scelto di postare tutto in questa sezione e non in retro games perchè secondo me si tratta comunque di rework, ma se i moderatori ritengono che sia off topic li invito a spostare pure il treed dove ritengono che sia più consono

Facendo le dovute ricerche su internet, ho scoperto che questa bellissima console soffre molto spesso di problemi audio e di problemi video/accensione
Questi problemi sono legati alla scarsa qualità dei condensatori SMD che sono utilizzò all'epoca della sua produzione
Siccome nel mio caso solamente la parte video/accensione, e non quella audio, non funzionava ho provveduto a sostituire i suddetti condensatori con quelli in THT che vanno bene lo stesso anche se sono un pò più ingombranti rispetto a quelli in SMD

Se vi può interessare sulla BAIA vendono dei kit con tutti i condensatori necessari, AUDIO + VIDEO a una cifra irrisoria, il mio kit ad esempio arriva dalla Spagna

Siccome ero troppo in smania nel procedere con la riparazione, mi sono scordato di fare le relative foto per creare un tutorial serio, quindi ho deciso di postare almeno le foto del lavoro finito così chi volesse tentare di resuscitare il proprio G.G. può prendere spunto su come sistemare i condensatori in maniera tale che si richiuda il tutto senza che si rompa niente

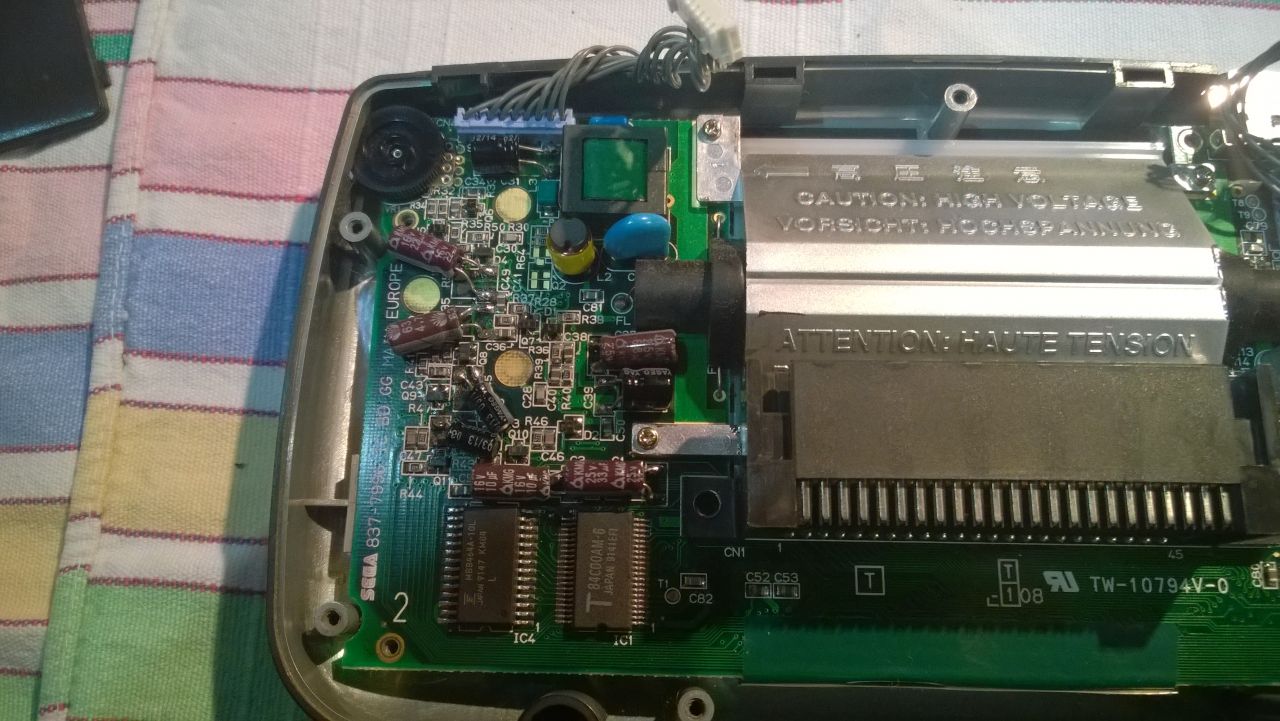

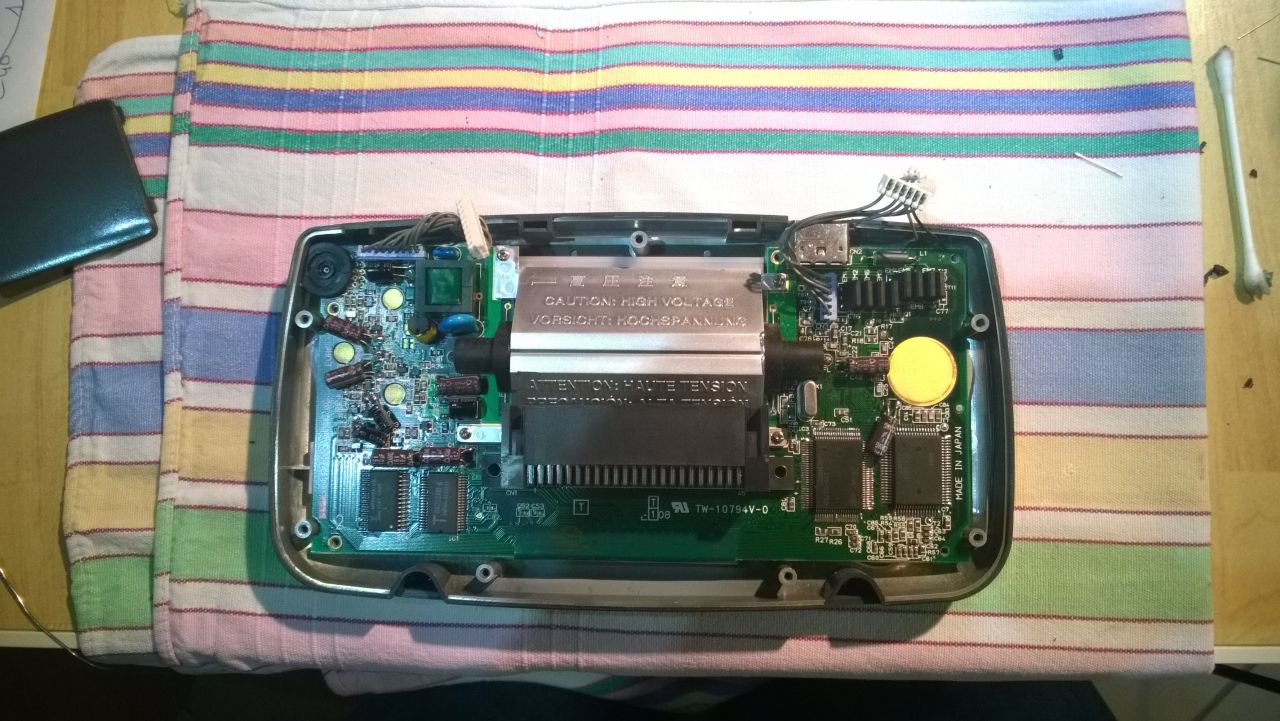

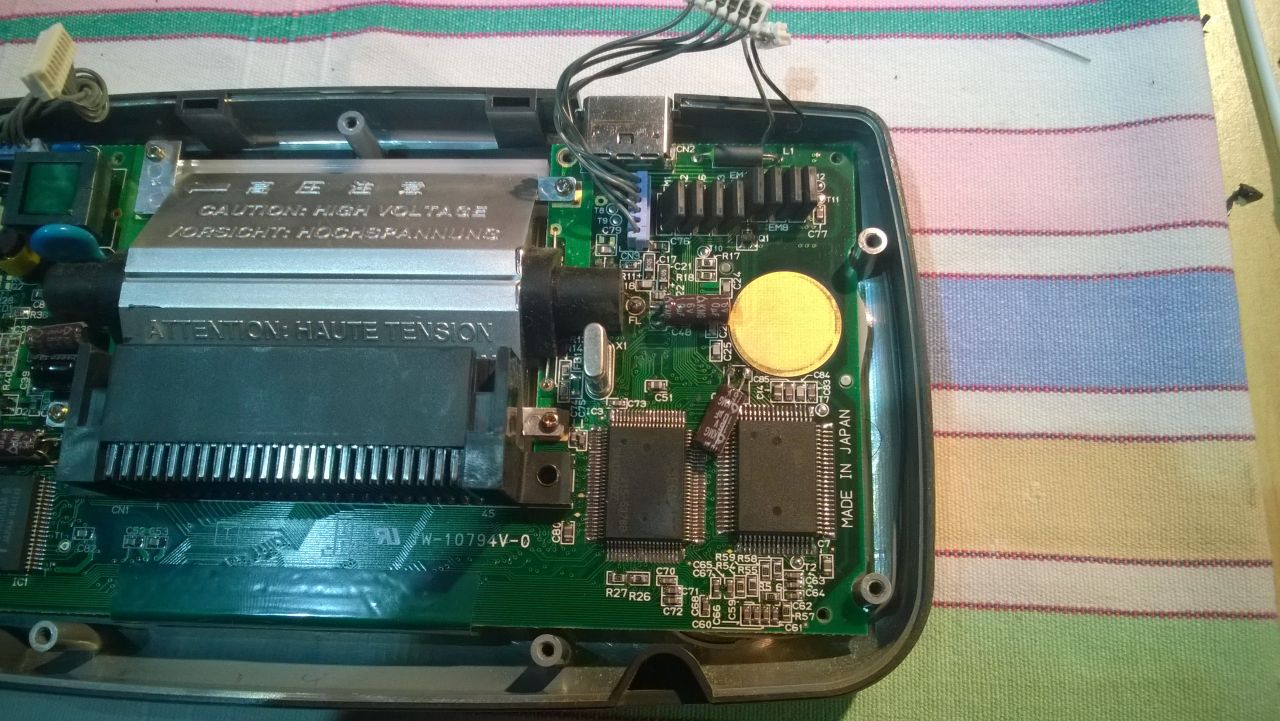

ecco le foto:






i condensatori che sono stati cambiati sono i seguenti:

Parte Video/Accensione

C31 ---> 100uF
C49 ---> 22uF
C35 ---> 4,7uF
C45 ---> 0,47uF
C44 ---> 0,47uF
C38 ---> 68uF
C39 ---> 100uF
C1 ---> 33uF
C3 ---> 10uF
C14 ---> 10uF
C48 ---> 10uF


Parte audio, che io non ho toccato (la scheda la si trova nella parte di guscio opposta)

C1 ---> 100uF
C2 ---> 100uF
C3 ---> 100uF
C5 ---> 47uF
C7 ---> 47uF

Il lavoro da svolgere non è difficile, basta procurarsi un punta un pò sottile (che naturalmente io non avevo, infatti ho utilizzato quella a fetta di salame), pulire per bene con alcol iso prima e dopo aver rimosso il vecchio condensatore.
ahh sotto i condensatori ci sono delle gocce di colla, io ad esempio ho scaldato con aria calda prima di rimuoverli e sono venuti via perfettamente

naturalmente armatevi di pazienza perchè la fretta è sempre cattiva consigliera

Buon lavoro a tutti e resto a vostra disposizione per ulteriori domande e chiarimenti

Scusate mi ero dimenticato di caricare il video

[Scruffy]

ciao, davvero interessante. per conoscere i lvalore dei vari condensatori hai trovato lo schematic? io sono alla ricerca di schematic per game boy (tutti i modelli) e del primo ds , ma non trovo nulla o veramente poco.

[leonemax81]

è a tutto questo cosa c'entra il reballing con cambiare i condensatori....

[scarpa85]

Ciao, per conoscere il valore dei condensatori basta cercare su internet e trovi diverse discussioni dove ti spiegano quali sono i condensatori da cambiare e i relativi valori. Comunque il valore dei condensatori è scritto anche sopra a quest'ultimi e i condensatori li Si riconosce a vista perchè anche se dentro ad un case di plastica si vede che sono gli unici elettrolitici quindi non puoi sbagliare.
inoltre aggiungo che per quanto riguarda il game gear, esistono tre revisioni della mainboard.
Una ha due memorie ASIC (come nel mio caso),mentre le altre due ne hanno solamente una
Nelle altre due versioni i valori e la serigrafia variano leggermente, infatti nella versione 1 ASIC (VA1) c'è un condensatore in più mentre in quella 1 ASIC (VA4) invece ce ne sono ben 3 in più

volevo creare un vero e proprio tutorial perchè in questo bellissimo forum nn ho trovato niente di simile, ma mi sono scordato di fare le foto durante l'operazione di smontaggio e di dissaldatura dei condensa quindi ho potuto mettere solamente quelle ad operazione completata

per gli altri schemi che vuoi trovare secondo me l'unica soluzione è quella di sbattersi e cercare bene anche nelle pagine estere e vedrai che qualcosa trovi di sicuro.

io ad esempio ho rimesso a nuovo il mio NES trovando le informazioni che cercavo in un sito inglese, è stato un processo un pò lungo perchè mi sono dovuto leggere e tradurre l'intera discussione ma ne è valsa la pena perchè adesso il nintendo funziona benissimo

[scarpa85]

è a tutto questo cosa c'entra il reballing con cambiare i condensatori....

la mia voleva essere una frase ironica.
il game gear presentava dei problemi a livello video e di accensione. in una console moderna come può essere una xbox o una ps se ti si presentano degli artefatti grafici o i comununi 3 led rossi o il yled che dio si voglia tu come procedi? reballing della gpu, nb, Hana(scaler)o sbaglio?

in questo caso volevo solamente far vedere come sia relativamente facile l'elettronica di una volta e come fosse ancor più facile ripararla senza l'ausilio di macchine costose tutto qui

[Titty]

Sposto in retrogames perché non centra con la sezione

Cmq bel lavoro, bravo
