Ps2 slim con led rosso lampeggiante! Come risolvere??

[stefano2014]

Salve a tutti, vi scrivo perché ho un problema; ho provato a modificare una ps2 slim v14 (MoBo GH-041-14) con un modchip tnt2. In seguito all'installazione, ho provato ad accendere la play e si vede lo schermo (con browser e configurazione di sistema) anche se alcune volte no (una volta su cinque circa quando provo ad accendere la ps2 lo schermo resta senza alcun segnale, ma basta premere il pulsante reset e il problema si risolve).
Comunque se spengo la console, dopo qualche secondo il led rosso inizia a lampeggiare. Prima ad un certo punto il led rosso si è proprio spento e mi sono accorto che il fusibile ps1 era saltato. L'ho prontamente sostituito con un filo di rame ma ora comunque c'è ancora led rosso lampeggiante dopo qualche secondo che la spengo.
L'installazione sembra stavolta ben eseguita. Non capisco proprio dove possa essere il problema.
Vi ringrazio in anticipo.

[Brisma]

Per la PS2 non so aiutarti, ma sicuramente le foto dell'installazione possono servire a chi ha più esperienza di me

[stefano2014]

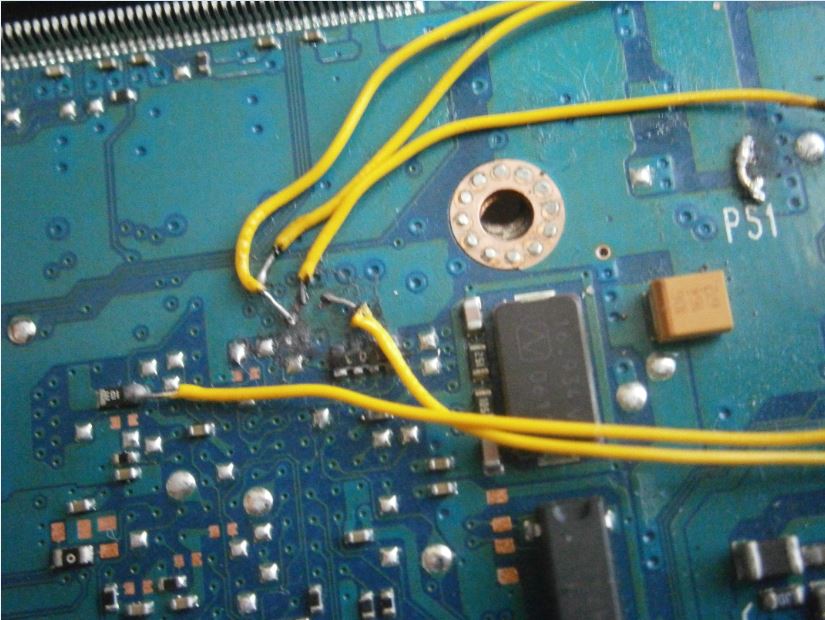

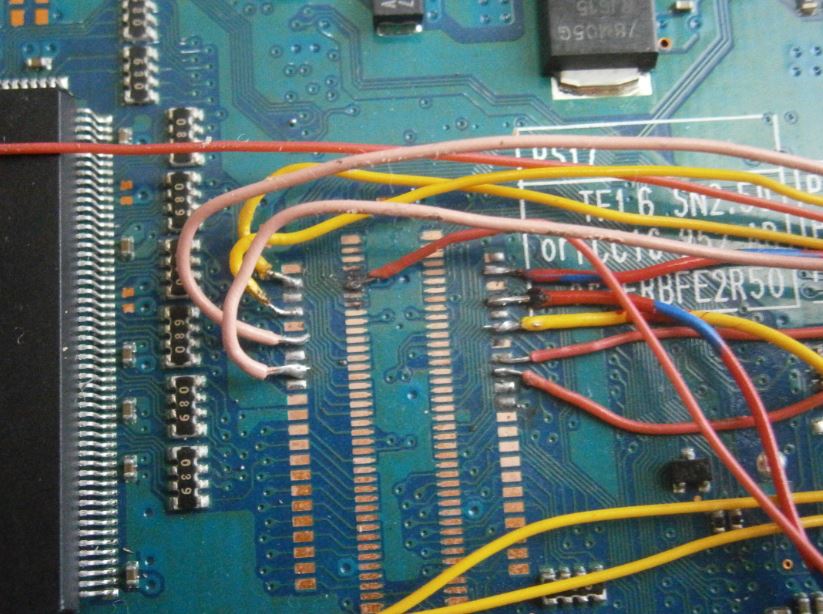

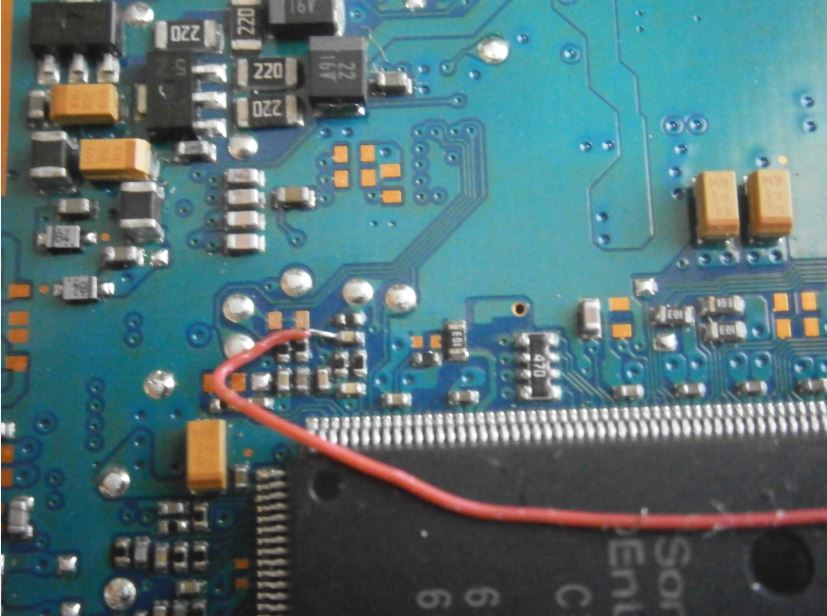

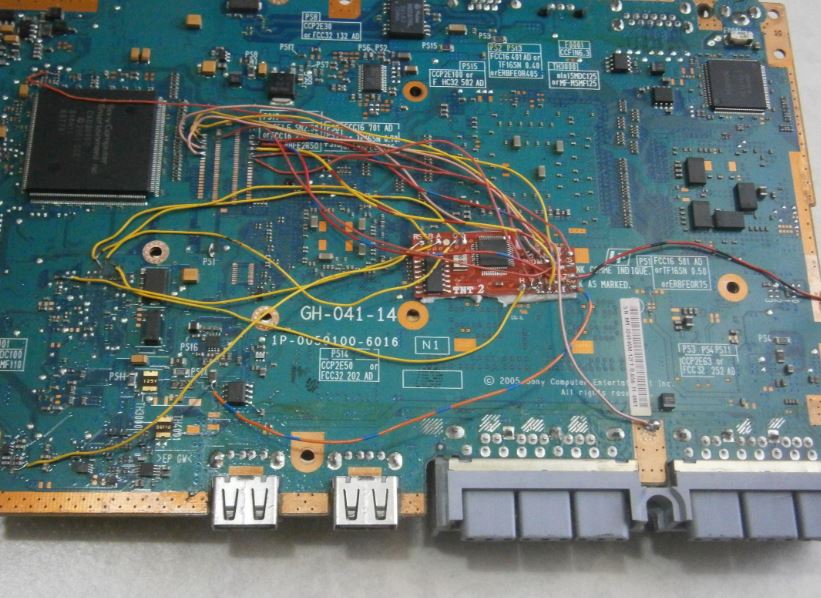

Ok, ecco le foto:

[X-ray]

Stacca tutto e ripulisci, la saldature sono pessime, non funzionerà mai così

[Pa0l0ne]

Strano davvero che non funziona, l'installazione e' "perfetta".

[sparco1990]

Saldature fredde, fili troppo spellati e non pontincellare mai i fusibili.

[stefano2014]

Ho disinstallato il modchip, ma il problema è sempre uguale, anzi adesso il led rosso non si accende proprio più. Ho misurato sulla play da accesa (prima che smettesse del tutto di funzionare) il voltaggio del componente "78m05g" ed è 2,4v invece che 5v. Ho letto di un altro utente che ha avuto il mio stesso problema ([url=http://www.ps3-world.it/modchips-e-hardware-playstation-2-sony/3983-ps2-slim-gh-041-34-a.html]PS2 slim gh-041-34![/url]) e ha risolto cambiando l'integrato. Mi dite come posso fare per sostituirlo? Grazie.

[sparco1990]

Diventa caldo?

[stefano2014]

Non ho provato a verificare se diventa caldo, ma è strano comunque che prima della modifica, quell'integrato avesse 5v di tensione e ora ne ha 2,4v. Tu consigli di sostituirlo? Se sì come?

[sparco1990]

Prima verifica se scalda. Se poi vuoi cambiarlo ti serve o l'aria calda o una buona mano con il saldatore.

[stefano2014]

Adesso ho provato a verificare se si scalda: ho lasciato la console collegata alla corrente per una decina di minuti, ma l'integrato resta freddo. Quindi penso che si debba sostituire; il problema è però che non riesco a staccarlo dalla scheda madre. Ho provato con il saldatore (non ho una stazione ad'aria calda), ma non riesco a staccarlo. Mi puoi spiegare per favore più precisamente come fare per togliere questo integrato?? Ti ringrazio.

[Razorbacktrack]

Che saldatore hai? Puoi fotografare di nuovo i punti dove avevi saldato?

[stefano2014]

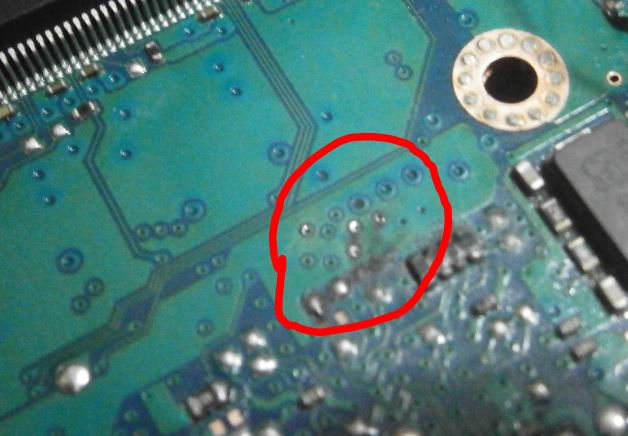

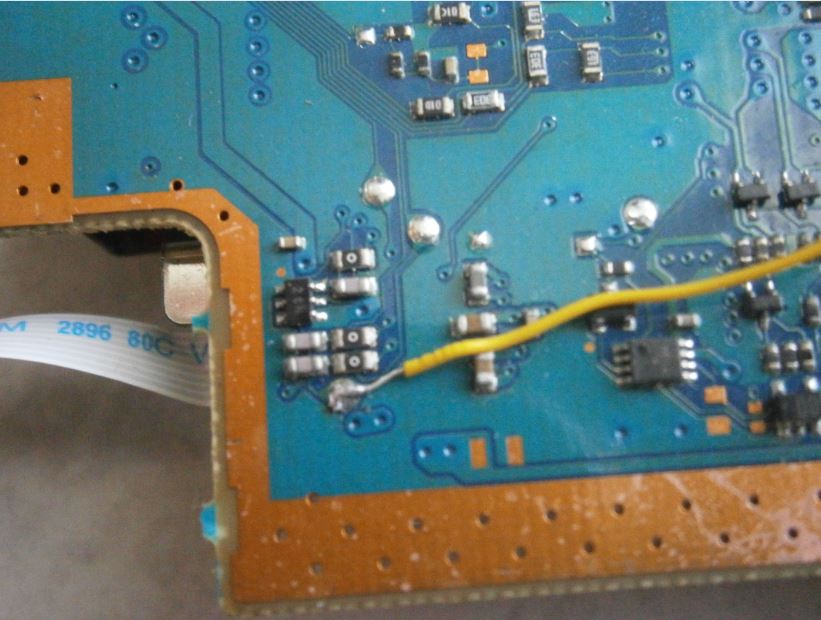

Ciao Razorback, in realtà non ho dissaldato tutti i fili perché ci ho impiegato parecchio tempo a saldarli, ma ho staccato solo quelli dell'alimentazione e della massa del modchip insieme ai fili sui punti a b g h i. Ecco le foto di questi punti.

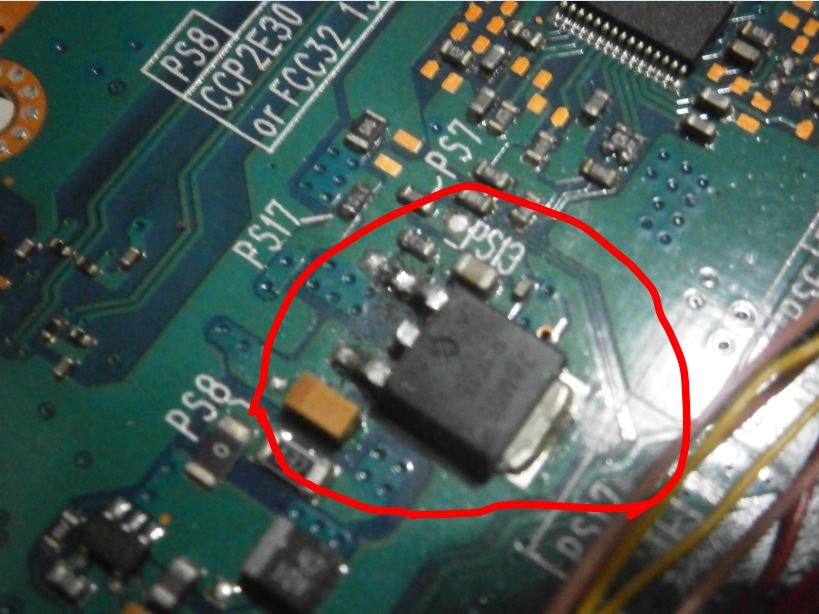

Questo è il componente che credo si debba sostituire:

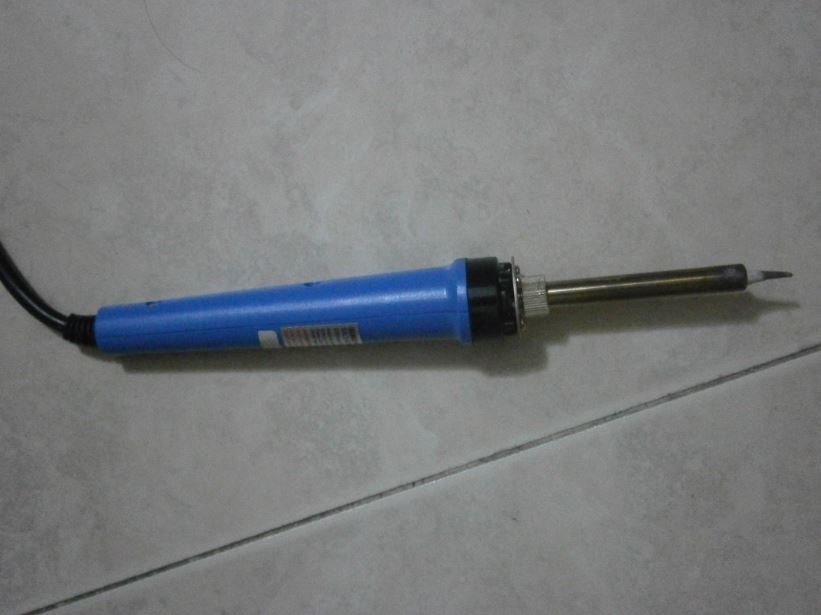

Per quanto riguarda il saldatore, ne ho uno 20W-130W con punta sottile. Ecco una foto:

[Razorbacktrack]

In ogni caso ti conviene risaldare tutto quindi stacca tutto e vedi se non va ancora

[Blackdragon]

Uhm mi sa che hai toccato qualche piazzola che non doveva essere toccata!!
se attendi ti mostro una mia installazione su ps2 ..

[Blackdragon]

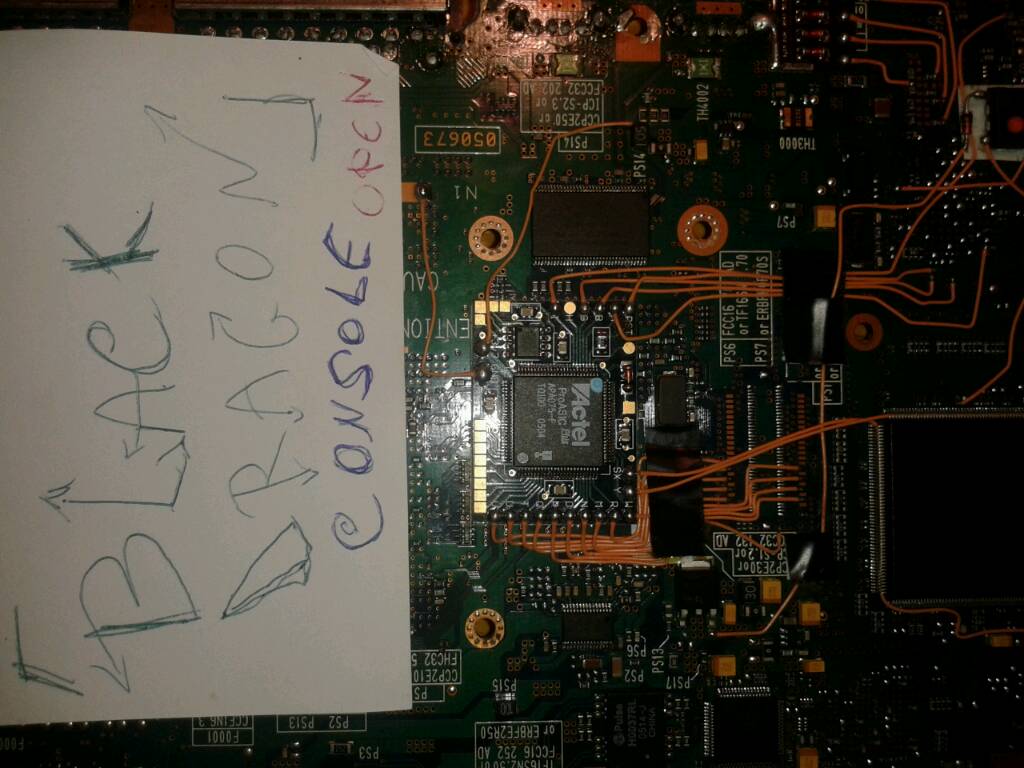

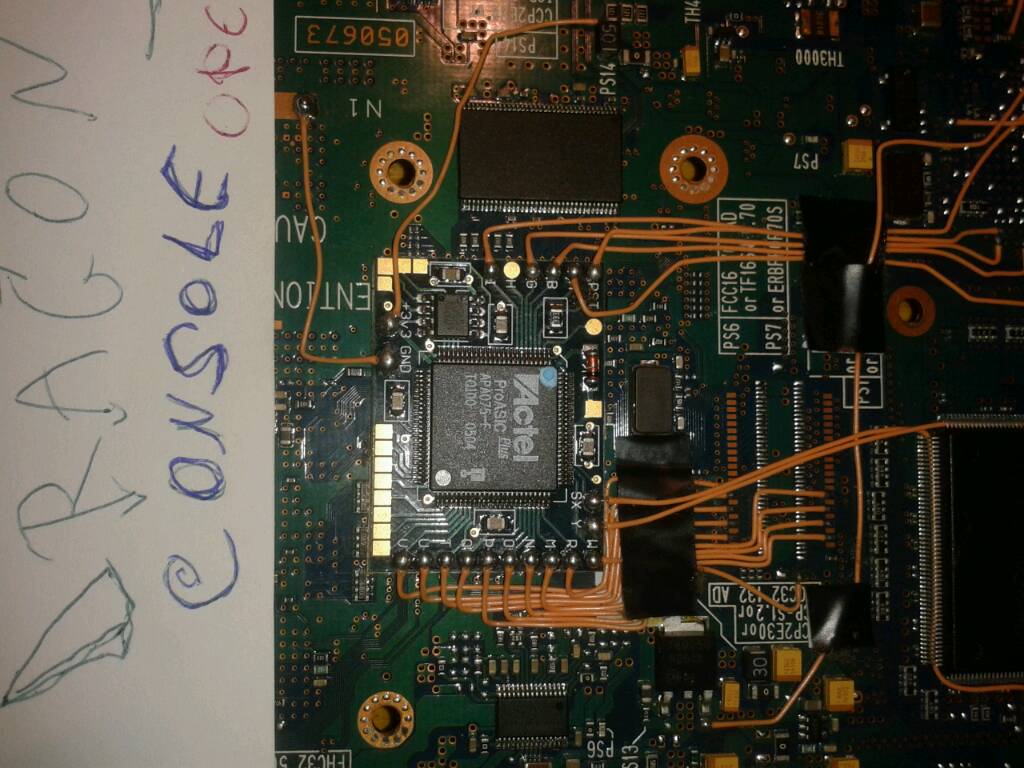

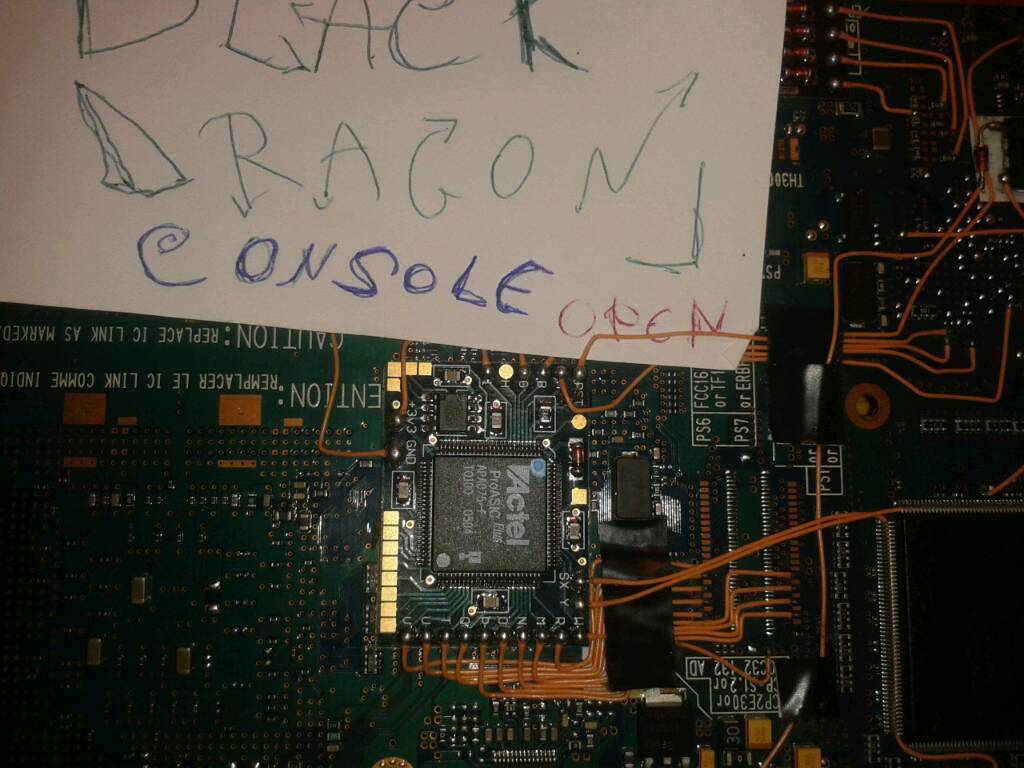

ecco a te via alle critiche ..

[Demon]

e queste sono mie installazioni?? mi sa che vi fate un po troppo

[Razorbacktrack]

No hai smontato una ps2 che hai fatto modificare non ci vuole la scienza

[stefano2014]

@Razorbacktrack: Ora che ho tolto il chip seguendo il tuo consiglio, la ps2 si accende di nuovo e lo schermo si vede. Però il led rimane spento sia a ps2 accesa che a ps2 spenta.
Cosa mi consigli di fare per questo problema? Comunque ora riprovo ad installare nuovamente il chip tnt2 usando fili meno spellati.
Ho solo un altro dubbio: nei tnt2 il punto z va messo e se sì qual è il punto dove va collegato? Per il resto posso seguire lo schema del modbo?

[AtTiLa`]

Ti consiglio di pulire per bene le zone dove hai saldato che sono sporche di residui di stagno di bassa lega e di controllare la saldatura centrale della terza foto sembra ci sia un corto ed infine la punta del saldatore deve essere lucida color argento non nera altrimenti non saldi come si deve si pulisce con una spugnetta umida con acqua e specifico umida non talmente piena che se la strizzi riempi un bicchiere
