Playstation 1 non legge più giochi in seguito a modifica!!!

Salve a tutti, vi scrivo perché ho un problema: ho acquistato una ps1 fat scph-9002 senza modifica, dopodiché mi sono procurato una playstation 1 fat scph-7002 già modificata ma non funzionante e ho estratto il modchip (pic-12c508) da questa console.
Ho poi provato a installare il modchip sulla prima ps1 e in seguito all'installazione, il motorino del gruppo ottico sembrava impazzito, in quanto girava anche a sportello aperto. Ho deciso quindi di togliere il modchip dalla ps1 e in seguito a ciò, la console non legge più alcun gioco originale (esce scritto "please insert playstation cd"), ma solo cd audio.
Cosa potrebbe essere successo?
Grazie in anticipo a chi potrà aiutarmi.

hai montato correttamente il PIC? Non vorrei sbagliarmi che da una 7XXX a una 9XXX cambiava il codice del pic... se non ricordo male... Ps1 ne ho fatte poche...

Ciao, è la prima volta che cerco di montare un modchip; comunque ho seguito questo schema: [url=http://openmind.planetaclix.pt/images/9002s.jpg[/url].
Comunque credo che il pic12c508 possa essere usato per tutti i modelli di ps1 fat.

Nn ricordo... Pa0l0ne ti invoco...

Ciao
dipende dalla programmazione del pic ci sono degli hex che sono compatibili con vari modelli di ps1
(vedi hex multimode) ma ce ne sono altri che sono specifici per ogni modello
Quando hai smontato il pic dalla precedente console era montato in modo simile a come l'hai montato sulla nuova
( per chiarire il ponte era presente fra i collegamenti sulla vecchia psx)
Pit-one

Ciao, sulla console precedente c'erano solo due collegamenti sui pin 5 e 6 e quindi ho pensato che il chip non fosse stato installato bene poiché, che io sappia, non esiste un modchip che può essere installato con soli 2 collegamenti (correggimi se sbaglio) . In effetti non c'era il ponte tra i due punti che invece ho installato sulla nuova console.

Non avendo informazioni con cosa sia programmato il pic è difficile stabilire se possa funzionare sulla tua psx e anche quale schema
di montaggio usare visto che ce ne sono di diversi tipi a 3 fili con ponte a 4 fili a 5 fili a 7 fili ecc.
Difficilmente installando in modo corretto un chip si danneggia l'ottica.
Ma se hai sbagliato installazione facendo corti o saldando su punti errati può succedere.
Il disco gira? eventualmente ricontrolla i flat di collegamento.
Puoi inoltre provare a regolare il trimmer di taratura della lente spostandolo di poco per volta.

Se aveva collegati solo 5+6 immagino fosse una installazione a 4 fili, in quanto 1+8 sono obbligatori.
Teoricamente parlando le versioni a N pin fanno tutte la stessa (discorso a parte per gli stealth), al differenza tra i 3/4/5 collegamenti la fanno la presenza o meno di un clock interno e la disabilitazione automatica o forzata della linea dati in arrivo dal laser(gate).

Ah, prendete queste info con le pinze: derivano da pura teoria/intuzione, mai smontato una ps1.

@ pit-one: Sì, il disco gira, ma per pochi secondi, poi si ferma. Ho provato anche a regolare il trimmer, ma non è cambiato niente.
@ DrShottky: Ok, ma dove posso trovare uno schema dell'installazione a 4 fili?

Finché non sistemi lettore dello schema te ne fai poco.
Probabilmente durante la saldatura del modchip hai divelto/strinato/cortocircuitato qualcosa lato controller, dai una controllata alla piastra.

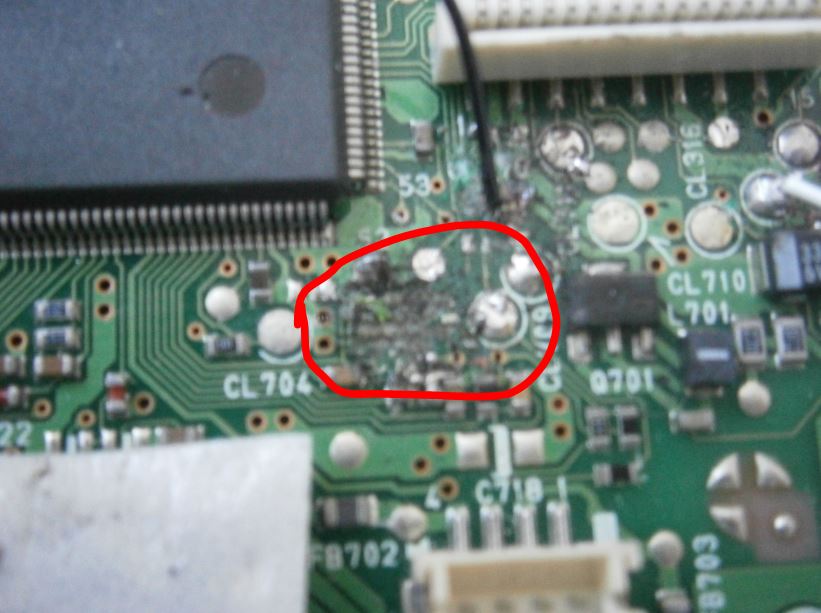

Ok, ho controllato e c'è una zona probabilmente bruciata; ti allego una foto.Allegato 17278
Come posso risolvere?

Ehmm non vorrei sembrare indiscreto, ma i componenti e la solder mask che erano al posto di quel cratere che fine hanno fatto?

Citazione:

---

Originariamente Scritto da DrShottky

Ehmm non vorrei sembrare indiscreto, ma i componenti e la solder mask che erano al posto di quel cratere che fine hanno fatto?

---

Mo quante cose vuoi sapere, che importanza ha, il punto è che non legge :D

Ok, avete ragione; ho fatto proprio una cazzata con il saldatore...
Ma c'è modo di rimediare?

Tu no sicuramente, e col valore che ha provare a far ricostruire la parte danneggiata sarebbe antieconomico.
Sbidonala pure.

Ok, grazie a tutti.
