Unboxing Zhuomao R380B

**ZioPippoSSJ** · 04-08-11

Un nuovo pargolo entra a fare parte del mio piccolo laboratorio, ma di passare per le porte non ne vuole sapere!
..quindi l'unboxing si fa nel pianerottolo

Ecco altre foto come promesso!

Unboxing Zhuomao R380B-img_20110816_221214.jpg

Unboxing Zhuomao R380B-img_20110816_221315.jpg

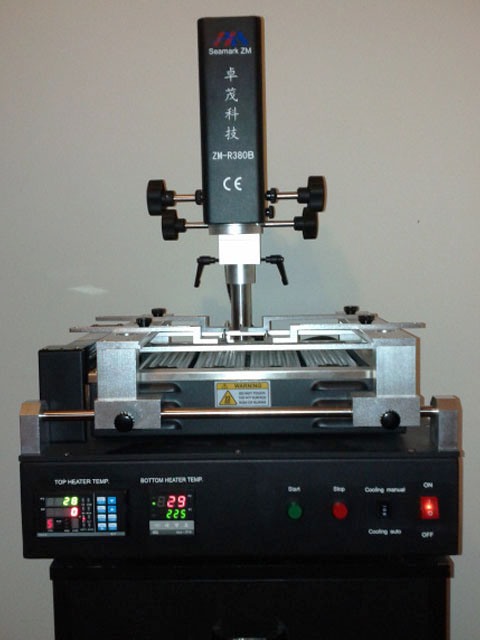

Unboxing Zhuomao R380B-img_20110816_221822.jpg

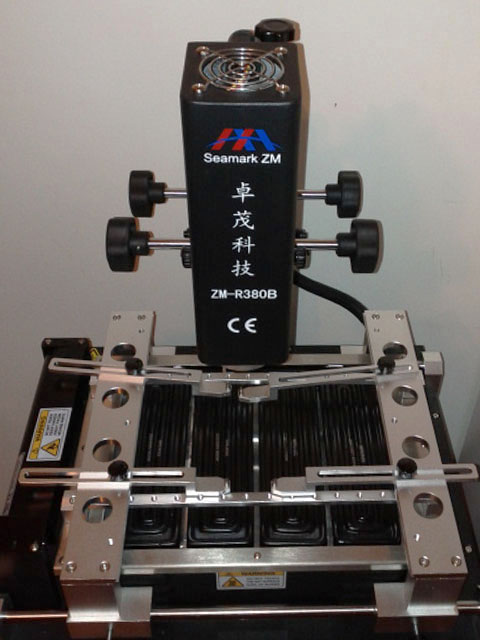

Unboxing Zhuomao R380B-img_20110816_221851.jpg

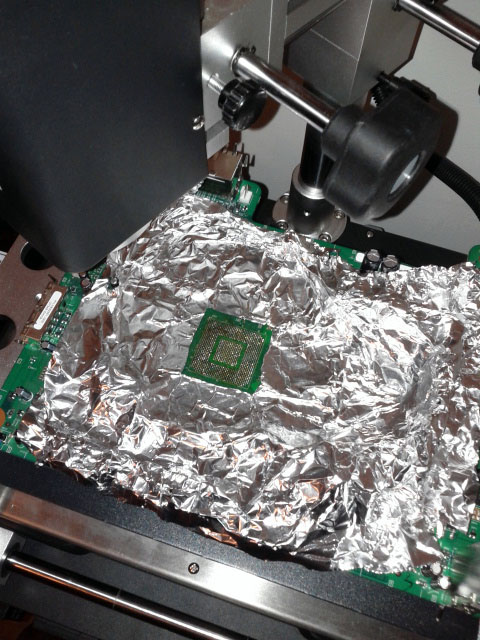

Profilo xbox terminato e lift perfetti uno dietro l'altro!

Unboxing Zhuomao R380B-img_20110821_221129.jpg

..e scotch di alluminio finito..ma non ci scoraggiamo per così poco

**Electron^-** · 04-08-11

Grandeeeee.... (il box ovviamente xD)

**3ntropY** · 04-08-11

Grande

Ottima combinata IR + Aria sopra!

Enjoy nel trovare i profili

**Bong313** · 15-08-11

hei Zio...le foto?

sono curioso!!

**ZioPippoSSJ** · 15-08-11

Domani le posto dai...sono stato impegnato a far profili eheheh
Comunque mi sta dando soddisfazioni ed ha il miglior controllo di temperatura che ho mai visto fin'ora, cosa che non si può avere con le macchine IR (non che abbia potuto usare chissà quali macchinari, ma ho avuto occasione di usare ERSA R 500A, JOVY RE-7500 e Weller WHA3000PS)

**sn0z33r** · 16-08-11

Sagra dei bot

Inviato dal mio GT-I9000 usando Tapatalk

**Electron^-** · 16-08-11

Originariamente Scritto da sn0z33r

Sagra dei bot

Inviato dal mio GT-I9000 usando Tapatalk

Eliminati i 3 bot tra un bagno ed un'altro

Dai zio che urgono foto

Sent from my Nexus S using Tapatalk

**ZioPippoSSJ** · 16-08-11

Ecco qualche nuova foto

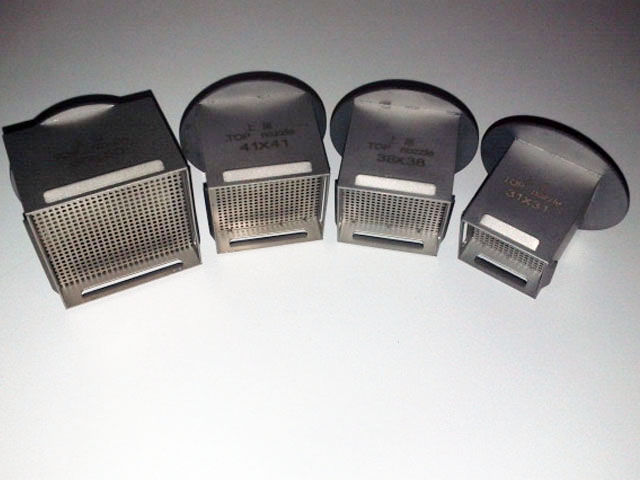

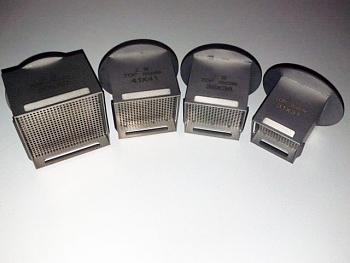

Gli ugelli, in titanio credo, hanno la parte superiore metallica che si fissa magneticamente al top ed essendo rotonda può essere ruotata per mantenere l'ugello ortogonale al chip sul quale si deve lavorare, ovunque sia posizionato sulla piastra.
Il preriscaldatore è composto da 4 moduli IR da 600w cad e da un top Hot Air da 800w gestito dal controller Altec PC410.
Abbondano anche le staffe per fissare le piastre di un pò tutte le dimensioni ma ho optato per l'acquisto delle staffe dedicate per console PS3 e 360.

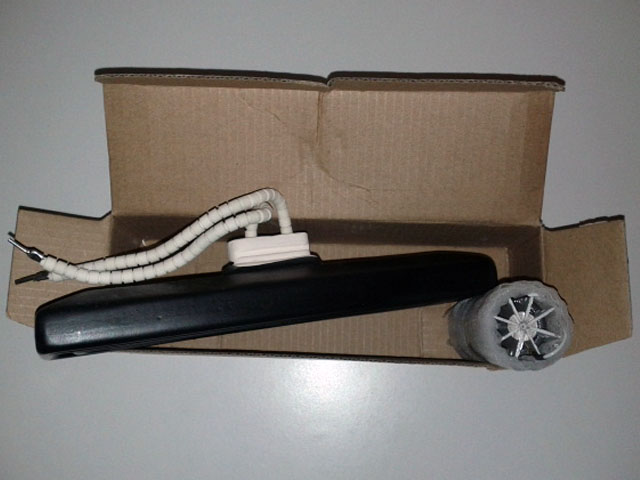

Sono inclusi nella confezione anche un modulo ceramico di ricambio e la resistenza del top.
Direi che è una buona stazione per cominciare a fare dei lavori seri, sicuramente una tra le migliori come rapporto qualità prezzo. Ho escluso a priori stazioni full IR preferendo una soluzione ibrida che garantisce un controllo della temperatura e delle curve molto piu preciso.
Investire di più secondo me ha poco senso in macchine manuali, se invece parliamo di macchine con posizionamento ottico o meglio ancora semiautomatiche o automatiche le cifre e la qualità ovviamente salgono ma non sono di certo "amatoriali" da tenere in casa, questa bestiolina comunque ciuccia 3.25kw !

**Bong313** · 17-08-11

bella bella!! ti divertirai un bel po con quel nuovo "giocattolo"

**scarpa85** · 20-04-12

@ziopippossj
ciao,
dopo circa 8 mesi posso chiederti come ti trovi con questa stazione???
mi diresti una serie di pro e una di contro

**ZioPippoSSJ** · 20-04-12

Mi trovo decisamente bene, secondo me è una tra le migliori come rapporto prezzo prestazioni e riesco a lavorare senza problemi su ic grossi e piaste di grosse dimensioni quindi mi ritengo soddisfatto.

Pro:
- costo relativamente contenuto
- tanta potenza
- ottimo controllo
- sono inclusi dei ricambi nella confezione, una ceramica e una resistenza per il top
- assistenza ottima via msn del produttore, mi contatta periodicamente per inviarmi nuove versioni del software di gestione e per sapere se è tutto ok

Contro:
- ho comprato la versione europea da 220v ma ha una presa mai vista.. sostituita senza problemi ovviamente
- sento la mancanza di un braccetto flessibile con l'illuminazione
- c'è una fastidiosa inclinazione del braccio del top che mi porta a avere mezzo millimetro di differenza tra l'ugello e la scheda madre tra un lato e l'altro (non influisce in termini di delta termico ma mi infastidisce uguale)
- il software in dotazione sul mio pc non invia correttamente le rampe dei profili °C/sec (temperature e durata li invia senza problemi) non so perchè sinceramente..ne ho parlato anche con il servizio d'assistenza ma non siamo riusciti a capire il motivo..mi ha passato varie versioni del sofrware, anche beta ecc ma non c'è stato verso..le rampe devo impostarle manualmente. Comunque questo difetto lo fa solo col mio pc, ho provato con un vecchio portatile e funziona quindi non so cosa pensare.
- non è possibile avviare il pre indipendentemente dal top e questa è una cavolata..quando devo scaldare una piastra per lavorarci manualmente devo girare in dietro il top e farlo andare lo stesso (e imposto la temperatura ambiente come temperatura targhet)

**scarpa85** · 21-04-12

ti ringrazio per questa tua risposta veramente dettagliata
siccome mi so informando per conto di un mio amico che avendo un negozio di vendita e assistenza pc vuole fare il passo da stazione "fai da te" a stazione semi professionale ritengo che questa sia un valido punto di partenza
io una volta avevo ly pro sc ma il controllo della temperatura non era molto valido e non riuscivo mai ad avere una rampa di salita uguale con lo stesso tipo di scheda
per quanto riguarda i contro si può ovviare al problema della luce con una lampada a led usb da portatile
per l'inclinazione di mezzo mm c'è sempre da considerare che è un prodotto made in china e non avrà sicuramente gli standard europei o americani
quello del top e del bottom che funzionano sempre è una cagata che aveva anche la mia macchina e anchio facevo come te girando il top
scusami l'ultima domanda, il venditore ti ha fornito anche dei profili gia impostati o li hai creati dal nullo, il mio mi aveva caricato 6 profili che però non andavano bene e ho dovuto modificarli per ottenere quelli giusti però almeno avevo gia una base di partenza
grazie mille ancora ciao

**ZioPippoSSJ** · 21-04-12

I profili non erano impostati, ce ne erano alcuni inclusi nel manuale cartaceo e altri me li ha passati il venditore in pdf su msn..ma putroppo non mi son stati utili e ho dovuto procedere alla creazione ex novo sua per xbox che per le schede video mxm, quello invece per ps3 invece ha richiesto poche modifiche per ottenere buoni risultati.
Per la luce ovviamente ho risolto senza problemi anche se sto meditando di montare quella dell'achi visto che viene venduta per pochi spiccioli come ricambio, e anche per l'inclinazione ho risolto smontando il braccio e rimontandolo con un piccolo distanziale in carta nella vite più interna.
Comunque lo standard qualitativo secondo me è molto alto e con ottime finiture.

**SysClinic** · 30-07-12

...è possibile avere una foto dettagliata dell'elemento riscaldante Hot air? è una mia curiosità per capire un pò come è concepito il cannoncino.
Thanks

**ZioPippoSSJ** · 30-07-12

Unboxing Zhuomao R380B-img_20120730_175927.jpg

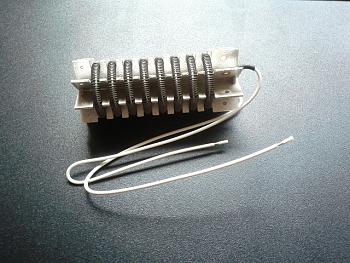

Questo è il ricambio della resistenza

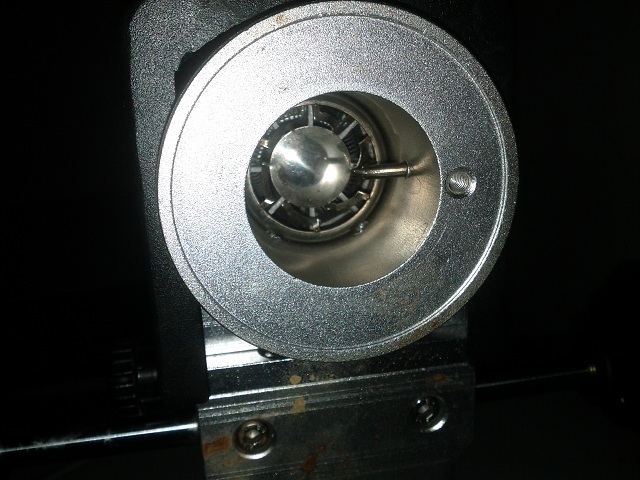

In cima al top c'è una ventolina 50mm di plastica normalissima che forza il passaggio dell'aria a temperatura ambiente attraverso la resistenza, alla parte finale c'è un altra ventola con pale di metallo che butta fuori l'aria e la "mischia" per farla uscire con una temperatura più uniforme possibile. Dopo questa ventolina c'è la sonda termica collegata al pid.

Unboxing Zhuomao R380B-img_20120730_180635.jpg

Infine l'ugello che gli si monta sotto "raddrizza" il flusso d'aria tramite una griglia forata.

**djsaso** · 30-07-12

Originariamente Scritto da ZioPippoSSJ

Clicca l'immagine per ingrandirla.

Nome: IMG_20120730_175927.jpg
Visualizzazioni: 95
Dimensione: 158.5 KB
ID: 4918

Questo è il ricambio della resistenza
In cima al top c'è una ventolina 50mm di plastica normalissima che forza il passaggio dell'aria a temperatura ambiente attraverso la resistenza, alla parte finale c'è un altra ventola con pale di metallo che butta fuori l'aria e la "mischia" per farla uscire con una temperatura più uniforme possibile. Dopo questa ventolina c'è la sonda termica collegata al pid.

Clicca l'immagine per ingrandirla.

Nome: IMG_20120730_180635.jpg
Visualizzazioni: 97
Dimensione: 105.9 KB
ID: 4919

Infine l'ugello che gli si monta sotto "raddrizza" il flusso d'aria tramite una griglia forata.

un sistema veramente ottimo. Riesce a fare entrare aria disturbata per cosi dire e poi la rende uniforme! Ottimo

**zeruel85** · 30-07-12

In fin dei conti è lo stesso procedimento che si impiega nelle gallerie del vento per abbattere la percentuale di turbolenza in ingresso in camera di prova, ovviamente introducendo una perdita di carico e di pressione totale inevitabile.

Sì lo so che sono Off Topic e non ve ne frega nulla, ma essendo del settore mi piaceva sottolinearlo. :P
