RGH CPLD DualNAND Mod v0.1

[MARCHISIO80]

XilinX DUAL NAND RGH CPLD DualNAND Mod v0.1


Il Team ModControl e il Team CodeXecution hanno rilasciato una versione di CPLD ottimizzata e abilitata al Dual Nand battendo tutti sul tempo,rendendo quasi obsoleti i vari chip dual nand in uscita prossimamente

[ISTRUZIONI]

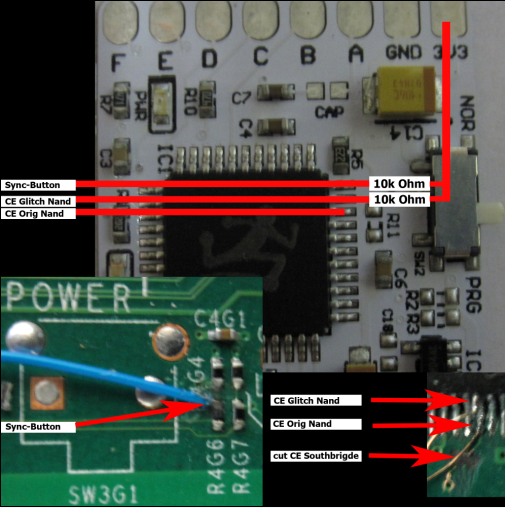

Aggiungere una seconda NAND per Xbox 360 come da schema



Programmare lo XilinX

[url=http://depositfiles.com/files/da9g58rh7]..:: Download ::..[/url]



[SWITCH]

NAND ORIGINALE

Avviare l'xbox tenendo premuto il pulsante di sincronizzazione fino a visualizzare il cerchio dei led


NAND FREEBOOT(XDK RGLoader)

Avvio classico

[MESSAGGIO DAI REALIZZATORI]
You can´t stop homebrew

[ATTENZIONE]
Al momento e' stata rilasciata solo la versione per Xbox 360 SLIM,il porting sulle Xbox FAT verra' rilasciato prossimamente


GUIDA

[url]http://www.consoleopen.com/forum/tutorial-xbox360-jtag-e-reset-glitch-hack/3566-guida-xilinx-dual-nand-mod.html#post32941[/url]

This little CPLD mod allows you to switch two nands directly with an installed Cool Runner like TX Cool Runner or other devices with the same chipset on your reset glitch hacked xbox 360 console.
The modified code isnt locked to a modchip, it isnt that special and you can play with the sourcecode soon to add more functions when you want to do so.

v0.1:
- first public release

Installation:
Add a 2nd NAND to your Xbox 360,flash the XSVF file to your TX Cool Runner (or other devices with the same Xilinx CPLD) as usual, switch the NAND with the snyc button while coldboot the xbox 360.


Example:
OrigNAND: power on the xbox and hold the sync button until you see the ring of light
2nd NAND (with freeBOOT): power on your console as always (pressing power to use freeboot, hit eject to use xell/xellous/ xell reloaded)


Note:
Our current mod is only available for xbox 360 trinity (slim) mainboards, a port to other mainboards, sourcecode and a better documentation will be released very soon.
Use it at your own risk on Xbox Live!!!


Credits:
Gligi, Redline99, Arakon, Cagefighter, Tok708, Ryo_Hazuki aka Sam_Sam, Jones23, Deynet, trancy, zheka.tk Ede, doctormord, polloze, MountieXXL, XeroX, snowman, XDK, mafiTJG, of course, http//www.modcontrol.com and CodeXecution.Com - Xbox 360, PS3, Wii, iPhone, Reparatur und Umbau, NDS, PC, PSP, NDSi, 3DS, xantium, xbox-scene.com, garyOPA, ps3crunch.net, opium2k, dean, rogero, condorstrike (CAW!!!), tortuga-cove.com, TeamXecuter, TheArtificer, x360key / Wiikey Team, CobraUSB, kojote, pdroms.de, modrobert, eurasia.nu, [A.C.I.D], chipwelt, ps3-tools.de, WaWNord, the guys at board.gulli.com, logic-sunrise.com, Nintendomax.com, GBATemp.net, ps3news.com, ps3hax.net, ds-scene.net, teknoconsolas.es, elotrolado.net, the PS3MFW Builders, the guys over at XboxHacker.net and all other developers, scene sites and sceners who keep this awesome homebrew community in the whole wide world alive.
You can´t stop homebrew

regards

justm3 & hitman43

[Neo360]

Interessante

[MARCHISIO80]

Si,molto interessante e a costo zero

Naturalmente puo' adattarsi a ogni chip basato su Xilinx

[Electron^-]

esatto...
Sembra interessante... sarebbe da provare... ad avere tempo

[Neo360]

In sostanza il chip gestisce automaticamente quale nand selezionare grazie ai file ottimizzati da scrivere sul glitch chip?

[Luke69]

In sostanza il chip gestisce automaticamente quale nand selezionare grazie ai file ottimizzati da scrivere sul glitch chip?

Sì, si switcha la nand premendo il tasto Synch (credo)

[Neo360]

I file rilasciati dal team squirt sono compattibili con gli altri glitch chip tipo Matrix, Coolruner ecc ecc?

[Luke69]

Teoricamente sì, bisogna però trovare quali pin sono usati per l'espansion port...

[Neo360]

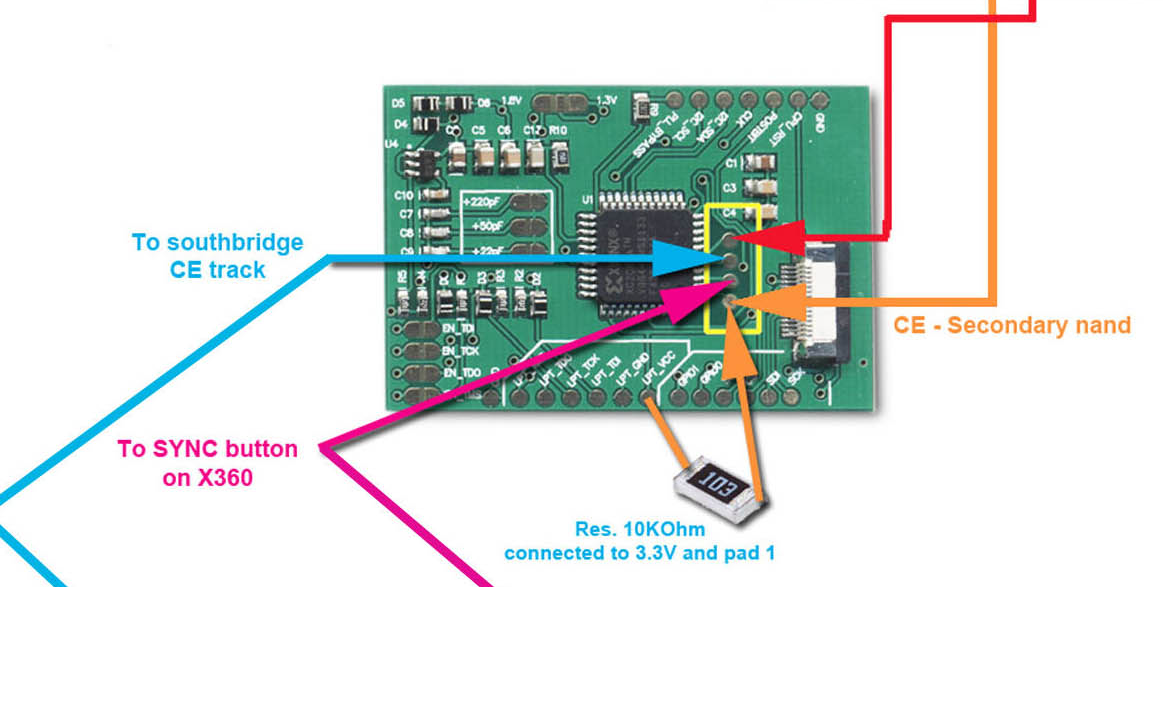

Sono questi. Il rosso è il CE1!!

[Neo360]

Dai domani mattina provo ;-)

[D@rio]

i files compilati per la versione CP56 (quella BGA) del CPLD non vanno bene per la versione VQ44 (quella classica utilizzata finora), e viceversa

[Luke69]

Quindi è solo un problema di compilazione, mi sa che dovremo aspettare loro allora, non ci sono i sorgenti ^^

[Neo360]

Ok.

Grazie d@rio, al momento non ho fatto nulla tanto perchè mi sono appena svegliato evito lo sbattone ed aspetto!!

[crack001]

ma questo vale per tutte le console o solo per determinate versioni?

[Luke69]

ma questo vale per tutte le console o solo per determinate versioni?

Su qualunque console glitchabile si potrà fare il dual nand

[crack001]

Su qualunque console glitchabile si potrà fare il dual nand

vale anche per le JTag? xke io hgo quella, quindi sarà possibile andare in live con una nand ed utilizzare il lettore, e con l'altra usare il Jtag?

[Luke69]

No, con il Jtag non è possibile il dual-nand

[crack001]

No, con il Jtag non è possibile il dual-nand

Quindi dovrei togliere il JTag, fare il RGH e poi effettuare questa procedura? giusto?

[Luke69]

E' una pazzia togliere il jtag...comunque in teoria sì

[crack001]

E' una pazzia togliere il jtag...comunque in teoria sì

asd si effettivamente hai ragione, xo cmq ne ho due di console, quindi volendo...
