[NEWS] 3kr, nuovo 3key per sata .

Nuova pcb del team 3key (3kr)

la particolarita' o il punto di forza di questa nuova pcb è il supporto a molte schede madri (4k,3k,2k5,2k1, 2k)

[URL="http://imageshack.us/photo/my-images/443/0ihv.jpg/"]http://img443.imageshack.us/img443/7923/0ihv.jpg[/URL]

cosa ha di diverso il 3kr rispetto alla precedente versione 3ks?


è molto piu' compatto , sara' compatibile con molte versioni di scheda madre ps3 , e questo è una cosa molto importante

come vedete dall'immagine ha due componenti , la scheda madre piu' grande ed un adattare piu piccolo , che ci facilitera' nelle operazioni di saldatura

essendo appunto piu' piccolo e piu' manegevole .

sotto delle foto panoramiche che rendono l'idea dell'istallazione

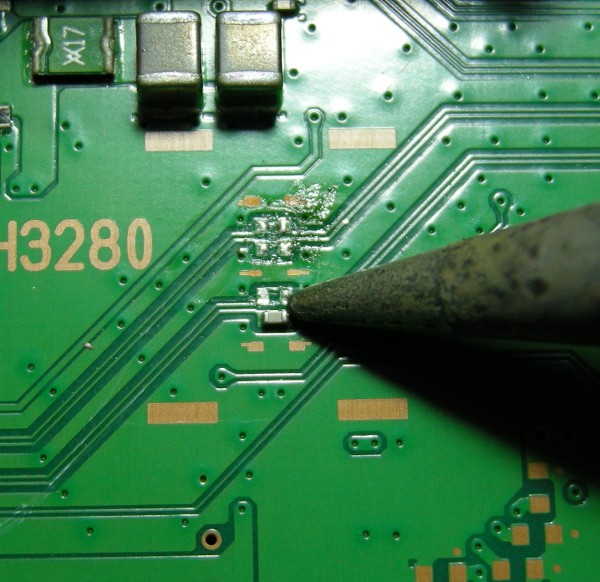

da dissaldare qui'

Allegato 13007

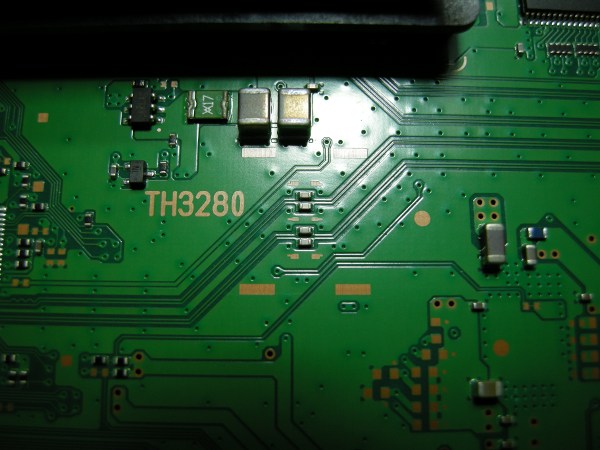

area interessata

Allegato 13008

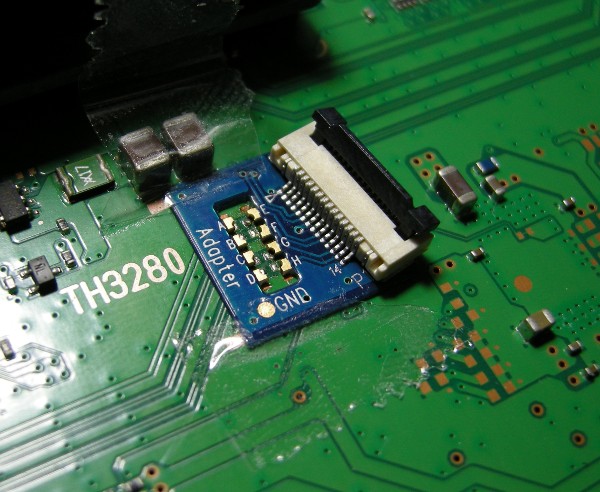

pcb posizionata

Allegato 13009

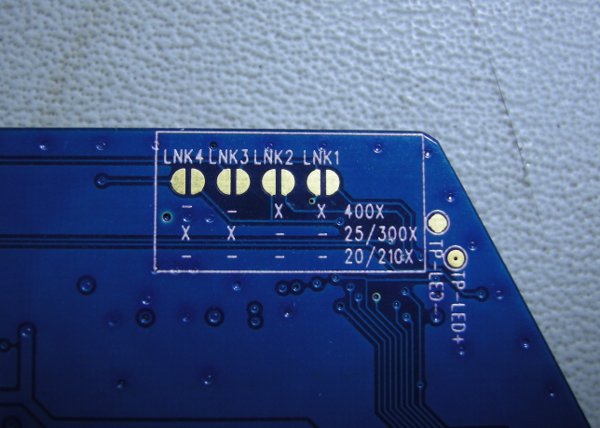

interessante questa foto che ci mostra come impostare la pcb in base alla motherboard

Allegato 13090



[URL="http://www.eurasia.nu/modules.php?op=modload&name=Forums&file=viewtopic& topic=6994&forum=99"]Fonte[/URL]

grazie della news. Ma quello per slim quando si può acquistare?

quale slim intendi Mauroz?

ps3 slim.Ora non è in commercio solo quello per super slim?

È quello che vedi in foto. Tra pochi giorni dovrebbe arrivare ai vari reseller...

Inviato dal mio GT-I8150 con Tapatalk 4

Sembra abbiano aumentato la distanza tra i pad mettendoli "obliqui" probabilmente sarà più facile da saldare andando più difficilmente in corto tra loro quando si stagna


Inviato da mio iPhone usando Tapatalk 2

A parte questo . la cosa a mio avviso più' importante e' la compatibilità' con molte schede

Inviato dal mio ZP980 usando Tapatalk 4

Copioooni,poi si lamentano su facebook che vogliono integrare gli IRD su genps3iso

Citazione:

---

Originariamente Scritto da Razorbacktrack

Copioooni,poi si lamentano su facebook che vogliono integrare gli IRD su genps3iso

---

Su questo non posso darti torto... :)

Guarda bene zeruel,dove cazz si fissa quella Sata PCB ? Con il nastro adesivo????

Hai ragione, non noto ancoraggi.

Prevedo bestemmie fumanti e pad saltati a motore :D

Se non ho capito male vanno tolti quei 4 che sembrerebbero condensatori e rimane fissato solo alle piccole piazzole?

Si... nullla di nuovo... è il montaggio delle Super SLIM

Si,solo che non ci sono altri ancoraggi quindi se per caso ti tiri questa QSB non ci sono più piazzole

Biadesivo e via... nulla di arcano...

A parte come glielo metti il biadesivo in un coso così piccolo con un buco centrale? E poi rialzeresti ancor di più la pcb rendendo più "difficile" la saldatura. Suvvia ,potevano almeno copiarlo bene e mettere gli ancoraggi,cercano di migliorare ma "peggiorano" la situazione

Onestamente non ci vedo nulla di complesso... Un pelino di vbiadesivo di quello fino... nn ne serve un metro, basta che resti ferma poi una volta saldata nn scappa da nessuna parte....

si infatti un biadesivo che si compra in edicola e tutto ok!!!!ne ho consumati di adesivi... :)..che poi alla fine la basetta se si trova difficile saldare come da prassi, si può spostare leggermente e con i fili si collega :)

Una volta saldati tutti i punti l'adapter non si muove da li.

Poi se uno urta l'adapter violentemente è normale che le piazzole si alzano.
