Xbox 360 S laptop , aiuto per l'alimentazione

**Razorbacktrack** · 06-10-11

Salve a tutti , vorrei alimentare l'xbox laptop che sto facendo con un alimentatore per pc ma non conosco lo schema di collegamento . Dopo aver cercato da ogni parte scrivo a voi per indicarmi (se lo sapere) il pinout del connettore dell'alimentazione della console.Grazie

**carloss** · 06-10-11

[url]http://www.google.it/url?sa=t&source=web&cd=1&ved=0CB8QFjAA&url=http%3A %2F%2Fdwl.xbox-scene.com%2Ftutorial%2FXbox_360-HandC-V1_4.pdf&rct=j&q=xbox%20360%20headers%20and%20conn ectors&ei=WJmNTunfDrLP4QSnpJiKAQ&usg=AFQjCNHFOBx5E 9Sam0FLiEcdGIKzI-u0Lg&sig2=XVBtCUwCzVHLiHIV21FdxQ[/url]

qui puoi trovare quello che cerchi

**Razorbacktrack** · 06-10-11

Ho detto xbox 360 s (slim)

**Electron^-** · 07-10-11

Ti basta un multimetro, ed in 10 minuti hai risolto il mistero

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

**Raiden** · 07-10-11

Umm, non capisco perchè usare un alimentatore diverso da quello originale, è quasi certamente + piccolo di quello che vuoi montare... Non volevi fare un portatile ?

**Razorbacktrack** · 07-10-11

Si ma il punto ps_on ?Comunque è una cosa momentanea perchè non dispongo di un alimentatore di xbox slim

**stefanozzo2010** · 24-10-11

Io conoscevo lo schema per fat e con quello avevi un alimentatore migliore dell'originale, che ra piuttosto scarso. Su slim non saprei. Però se riesci postaci lo schema perchè potrebbe servire a molti in quanto di ali per slim nn se ne trovano facilmente

**Razorbacktrack** · 26-10-11

Entro sabato posto lo schema completo

**Electron^-** · 27-10-11

Originariamente Scritto da Razorbacktrack

Entro sabato posto lo schema completo

Condividi condividi, che molti potrebbero essere interessati ^_^

**Razorbacktrack** · 31-10-11

Allora:

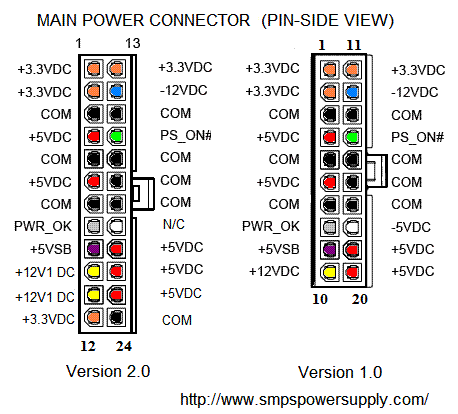

Abbiamo un alimentatore per pc ,questo è il connettore :

Xbox 360 S laptop , aiuto per l'alimentazione-connector_atx_pinout.gif

Uniamo il pin 13 e 14 (nella versione 1.0) oppure 15 e 16 (nella versione 2.0).

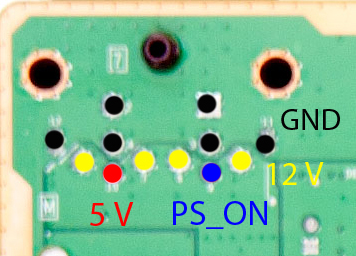

Prendiamo il retro della xbox e colleghiamo 5v , 12 v e gnd seguendo questo schema (non c'è bisogno di collegarli tutti,basta collegare un 5v,un 12v ed un gnd) :

Xbox 360 S laptop , aiuto per l'alimentazione-plug.jpg

Per quanto riguarda il punto Ps_on della scheda madre della xbox ,non c'è bisogno di collegarlo. Se volete però potete collegarlo con il punto -12v (pin 12 in 1.0 o pin 14 in 2.0) dell'alimentatore.

Quest'ultima parte non è testata da me poichè non ho avuto bisogno,ho semplicemente collegato un GND , un 5V ed un 12 v e .Per alimentare la xbox slim,mi basta accendere l'alimentatore dal pulsante dello stesso ed accendere la console.

Scusate il ritardo ma sono stato impegnato con gli studi (di scuola xD) e nel glitchare la mia slim che userò nel laptop (e fortunatamente è andato tutto bene

)

**jonblu** · 31-10-11

grazie Razorbacktrack x la condivisione

**Electron^-** · 31-10-11

Mi raccomando, vogliono vedere le foto del lavoro finito :-)

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

**Luke69** · 31-10-11

Concordo sul vedere le foto!! Ma quindi state facendo una xbox 360 portatile?? :Q_______________

**Razorbacktrack** · 01-11-11

Se non viene una porcheria farò foto e video U.U comunque prego

**Luke69** · 01-11-11

Originariamente Scritto da Razorbacktrack

Se non viene una porcheria farò foto e video U.U comunque prego

Ma se gli mettete una batteria...quanto dura?? XD

**Razorbacktrack** · 01-11-11

Difficilmente metterò una batteria,non sapendo quale usare (infatti io penso che se devo mettere una batteria devo usare quella delle auto xD ) . Inoltre finora non ho visto xbox laptop con batteria

**Razorbacktrack** · 01-11-11

Ho una domanda (non mi va di aprire una nuova discussione) : avendo il backup della nand e la cpukey,posso cambiare il modello di lettore ed usare,per esempio,un samsung ?

**Baccello** · 10-11-11

Originariamente Scritto da Razorbacktrack

Difficilmente metterò una batteria,non sapendo quale usare (infatti io penso che se devo mettere una batteria devo usare quella delle auto xD ) . Inoltre finora non ho visto xbox laptop con batteria
