Un "alternativa al reballing"

**scienzy** · 14-11-12

Salve a tutti

Anche il vostro scienzy (and co.) si è dilettato nel fare "esperimenti" ..

Xbox in questione.

Modello xenon "ultrasoggetto" ai 3 led rossi...

Da premettere che in questo caso solo il classico reflow alla gpu non ha funzionato (mentre per un'altra FALCON con lo stesso problema si)

Primo esperimento:

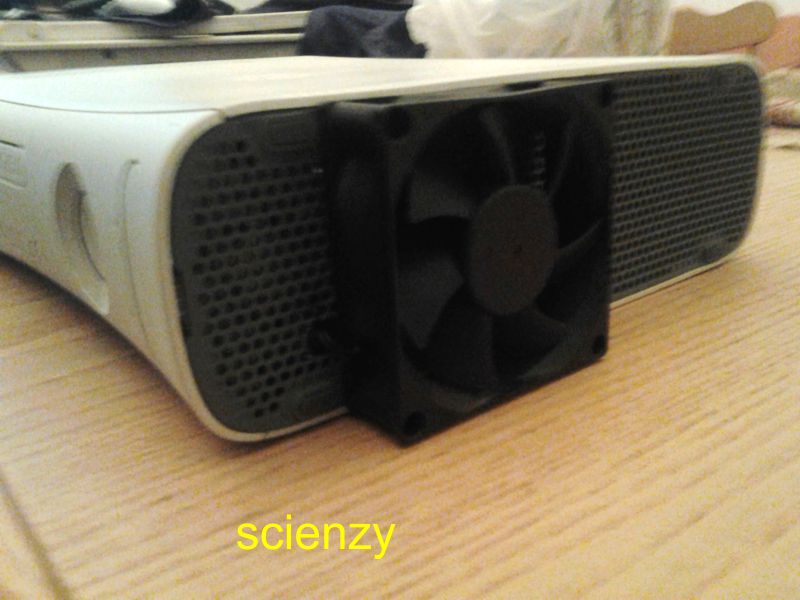

Ventola laterale di supporto per far entrare ulteriore aria fresca.

Un "alternativa al reballing"-2012-11-14-19.06.57.jpg

Esperimento metà fallito. La console non da i led rossi ma si blocca (sempre per il calore) nelle prime fasi di gaming.

Secondo esperimento:

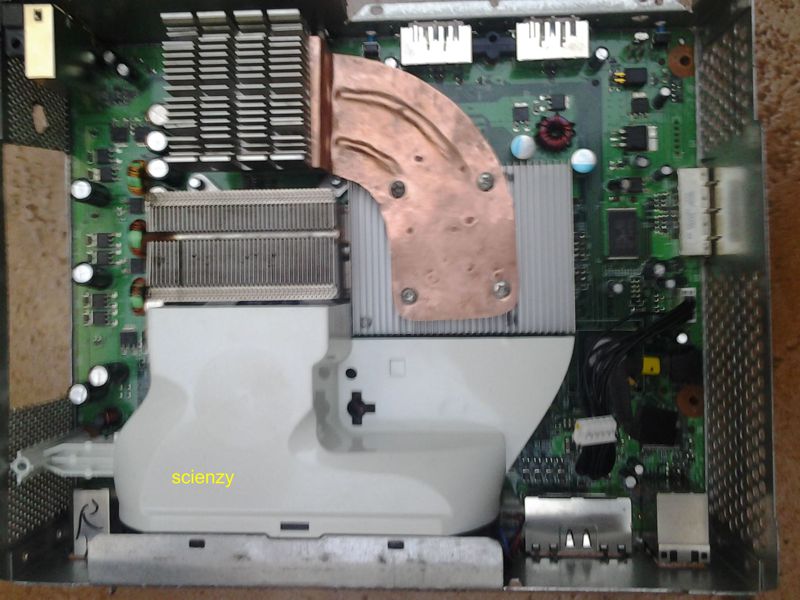

Supporto in rame per dissipare verso l'esterno il calore in maniera molto più diretta ed efficiente.

Un "alternativa al reballing"-2012-11-14-16.24.12.jpg

Esperimento riuscito.

Provandola per qualche tempo la console non ha più dato led rossi o segni di "morte"

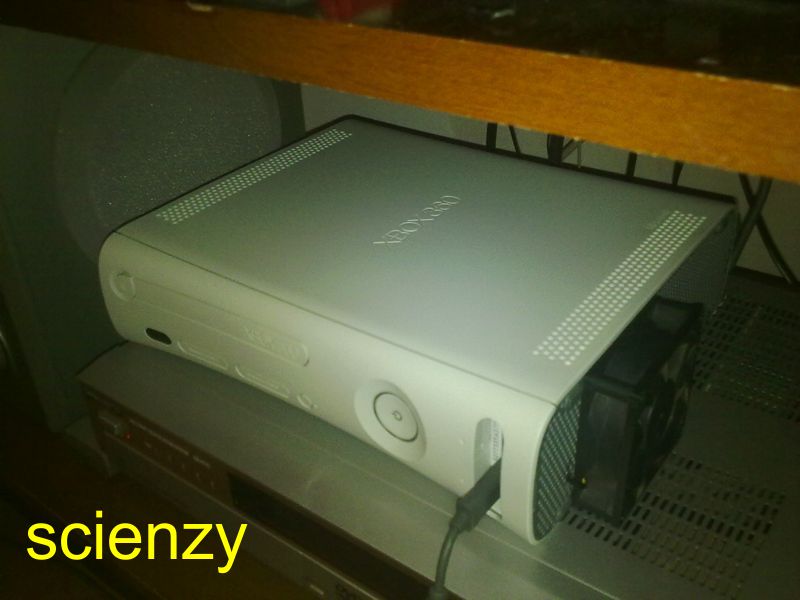

Risultato finale (ovviamente con il case chiuso)

Un "alternativa al reballing"-14112012347.jpg

Una soluzione alternativa al rebulling fatta in casa.

Spero di essere stato anche io di aiuto

Un saluto a tutti!

EDIT: Ho dimenticato di scrivere le seguenti ulteriori modifiche:

1) Ho tagliato la lamiera in prossimità della ventola affinché l'aria fresca che butta possa arrivare in modo più diretto.

2) Ho rimosso la lamiera posta al di sotto dei due dissipatori in modo tale che il calore delle cpu e gpu si disperda più facilmente (e quindi possa essere a sua volta dissipato più facilmente)

Specifico che la ventola l'ho applicata nella predisposizione sulla scheda madre saldando il connettore liberando la 12v.

**Razorbacktrack** · 14-11-12

Scienzy ,ricordati sempre che risaldare lo stesso stagno lo indebolisce e quindi si romperà di nuovo.

Solo il reballing è una soluzione "finale".

Comunque grazie per le informazioni

**francyhacker94** · 14-11-12

Ottimo!!! mi piace molto il dissipatore aggiuntivo agganciato a quello originale della console

ricorda molto il dissipatore "heat pipe" montato maggiormente sulle schede madri falcon!

**scienzy** · 14-11-12

Originariamente Scritto da francyhacker94

ricorda molto il dissipatore "heat pipe" montato maggiormente sulle schede madri falcon!

Infatti ci siamo ispirati a quello

(della falcon dei led rossi che funge dopo il reflow)

**Armand** · 15-11-12

buona soluzione ma destinata a morte purtroppo!

**scienzy** · 15-11-12

Originariamente Scritto da Armand

buona soluzione ma destinata a morte purtroppo!

E se così non fosse?

Vi farò sapere

fabiuz_78 · 15-11-12

Nessuno qui ha notato un paio di cose importanti. Reballng e non rebulling è l unica alternativa. La ventola che hai montato non aspira nulla, se mai soffia visto come la hai montata. Quella giunta di rame fa da convogliatore, cosa che fa già il DVD cmq. Detto ció termina in un dissipatore campato in aria e in al, qui di crea pure un coefficiente di dissipazione diverso. Come lo hai attaccato poi con la colla bicomponente?? Quell accrocchio per essere utile dovrebbe essere o tutto di rame o tutto di AL . E con i componenti saldati tra loro. Era + utile una ventola sopra quel componente aggiuntivo. Una 70x70x10 ci sta a fagiolo si incastra proprio. Inverti la ventola che hai montato intanto. Tutto sto ambaradam così come è migliorerà di 2•. puoi fate di meglio.

Sent from my iPhone hack using Tapatalk

**scienzy** · 15-11-12

La ventola non aspira niente, butta aria fresca e per il dissipatore in rame mi sono ispirato a quello delle falcon.

Ti ringrazio per i tuoi crudi suggerimenti ma per ora ho ottenuto il risultato che volevo.

Il tempo chiarirà

fabiuz_78 · 15-11-12

Rileggiti, tu hai detto che la ventola aspira aria calda. Io ti ho spiegato che cosi montata soffia.
Se ti sembrano crudi i suggerimenti mi spiace ma è la realta dei fatti, i coefficienti di dispersione termica / dissipazione non li ho inventati io.
Le critiche servono a crescere e a migliorare.
se te la sei presa mi spiace, non era mia intenzione.

**scienzy** · 15-11-12

No tranquillo non me la sono presa

Avevo sbagliato a scrivere, ho corretto

fabiuz_78 · 15-11-12

Apposto allora. Continua a sperimentate.

Sent from my iPhone hack using Tapatalk

**scienzy** · 15-11-12

Si, per la fretta ieri avevo scritto in modo un po' superficiale, ma mi sono corretto

Vi farò sapere com'è andata.

Ho corretto anche il titolo grazie per i consigli

**scienzy** · 17-11-12

Niente.. esperimento fallito.. Mi sa che l'unico modo sia davvero il reballing

fabiuz_78 · 17-11-12

Visto. Non era sfiducia ma esperienza di vita di 5 anni sulle Xbox. Se non reballing prima o dopo il rrod torna. Ho visto gente raffreddare la x a liquido ma il problema di ripresentava Mac dopo 6 mesi in media. Io ne ho recuperate 6 di amici e parenti con reflow e elninazione xclamp. Ma 3 sono tornate tali a prima. Una xenon manco con il reballing é rinata. E una falcon si è ripresa da sola..,

Sent from my iPhone hack using Tapatalk

**scienzy** · 17-11-12

Ho notato che per le falcon può bastare il reflow, mentre per la xenon in questione in effetti forse neanche il reballing è sufficiente..

Vorrei tanto sapere chi è stato quel genio che le ha progettate in modo tanto barbaro..

**deco.gio** · 17-11-12

Originariamente Scritto da scienzy

Niente.. esperimento fallito.. Mi sa che l'unico modo sia davvero il reballing

avevo detto che prima o poi muore.....a quanto pare è arrivata prima

contattami in privato che ti indico dove spedirla....se davvvero la vuoi riparare seriamente....

**scienzy** · 17-11-12

Ehilà

Gli esperimenti si fanno su una xenon che non usa nessuno.

La falcon che ti dicevo è ok.

Perciò a questo punto vediamo se lo facciamo con mio padre

**Dexther** · 17-11-12

avevo detto che prima o poi muore.....a quanto pare è arrivata prima
contattami in privato che ti indico dove spedirla....se davvvero la vuoi riparare seriamente....

Sante parole...
Ma io sinceramente me la prenderei con Foxcom e quelle machiette di Sony e Microsoft.
Guardate il Nintendo Wii ... na scatoletta certo ,ma... Quante volte vi e capitata una wii con problemi video, surriscaldamento ecc ecc.
Una sul un milione si può dire.
Ps3 al lancio che costavano palanche e poi avevi un bel fermacarte.
Xbox 360 con questi problemi, pagati soldi e soldi e poi buttati nel cesso.
Spero e lo spero vivamente che le prossime generazioni di consolle saranno degne degli antenati.
Perchè mai ho avuto un super nintendo o megadrive PS1 (si anche lei aveva delle magagne ma era il laser ma bastava una fessurina e un ventolina da cavolo.
Addirittura il dreamcast non dava problemi del genere e la ps2 se si surriscaldava MASSIMO si frezzava e ti bastava chiudere il corto su ps13 e cambiare ventola .

fabiuz_78 · 18-11-12

Io non me la prenderei con ms o Sony, ma con la legge antinquinamento USA RHOS che vieta dal 2005 l uso di piombo nella saldature industriali. Difatti la cpu della x360 deriva da un IBM powerpc G5 tricore potenziato a 3.2ghz. Come mai nel 20003-04 la stessa cpu su iMac non dava problemi di surriscaldamento?? Lo stesso x la ati x1950 usata come GPU, che sui pc scaldava si ma non fondeva come sulla x360.... Semplicemente sull iMac usavano ancora il piombo sulla scheda madre.... Di fatti la base di un buon reballing è usare stagno e piombo nelle balls.

Sent from my iPhone hack using Tapatalk

**deco.gio** · 18-11-12

purtroppo sta lega all'argento sta creando problemi su tutto l'hardware in generale....
va bene una politica antinquinamento...ma su parti elettroniche soggette a riscaldamento.....bisogna rivedere.
