Salve a tutti, ecco la mia prima mod sulla console, precisamente sul modulo RF di accenzione.

Tutto è partito quando ho notato che vi è un led che emette 2 luci diverse(verde e rosso), allora mi sono chiesto: come faccio a mantenere i led rossi di diagnostica(sperando di non visualizzarli mai ciò vorrebbe dire che c'è qualcosa che non lavora a dovere XD)? allora tramite penna e calamaro ahahahahaha(un risotto ci stava), ho fatto un piccolo schemino per capire come fare un piccolo intervento facile da realizzare anche da altri senza usare chissà quale strumentazione.

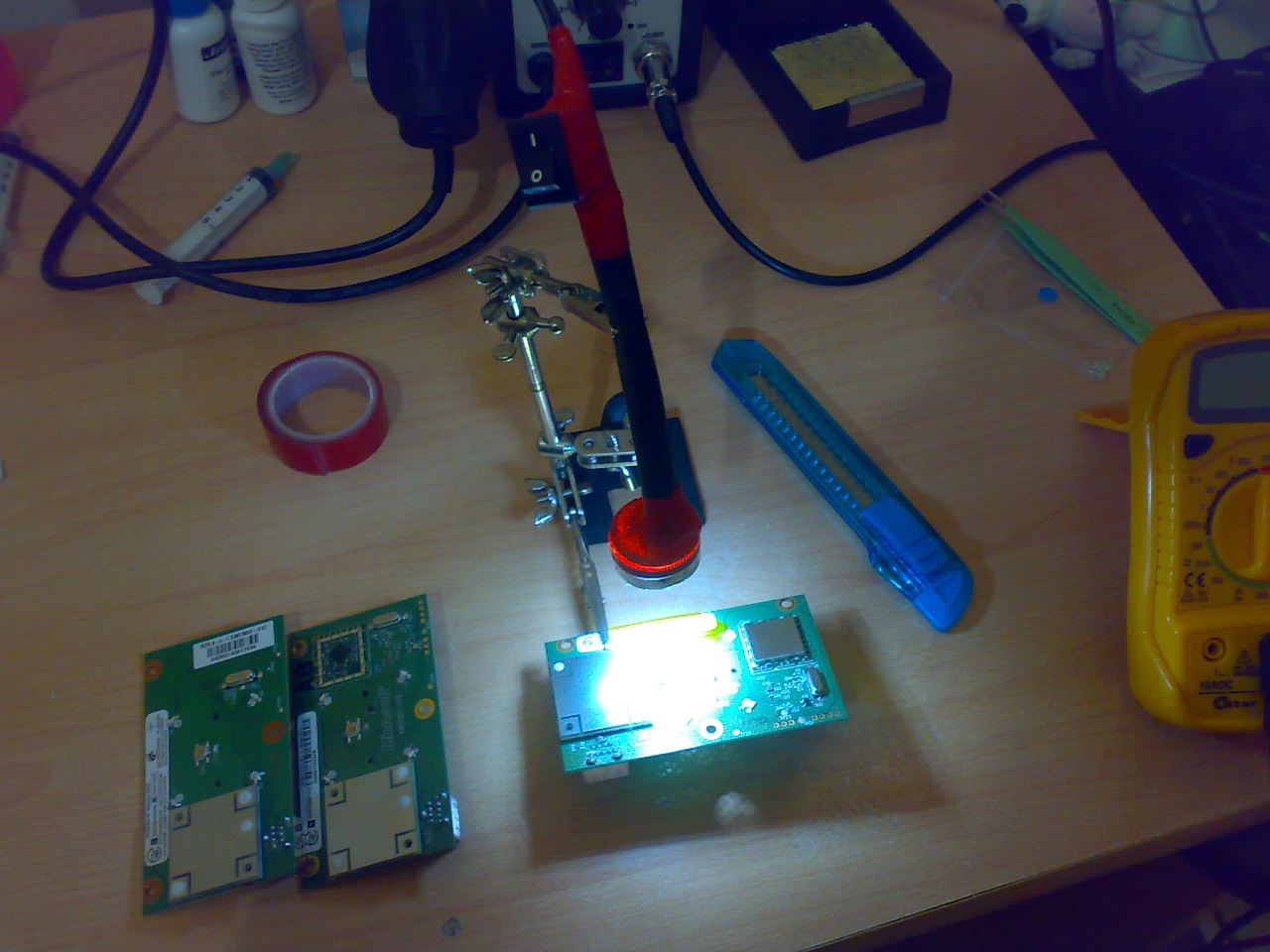

Ecco quello che occorre:
1:saldatore con punta fine(magari uno con temperatura regolabile, oppure una da 5euro va bene comunque);
2:Nastro adesivo(isolante oppure il nastro di kapton);
3:Led SMD 0603-5PEZZI(io ho usato il blu perchè mi attizza XD);
4:Taglierino(attenzione a non farvi male, quindi OCCHIO);
5:Se non vi è spuntata la terza mano alla nascita allora, per facilitare il lavoro sarebbe bene avere uno strumentino di questi(costo 3,50 euro)e, una buona lampadina per evitare di perdere la vista, dato che si tratta di componenti minuscoli.

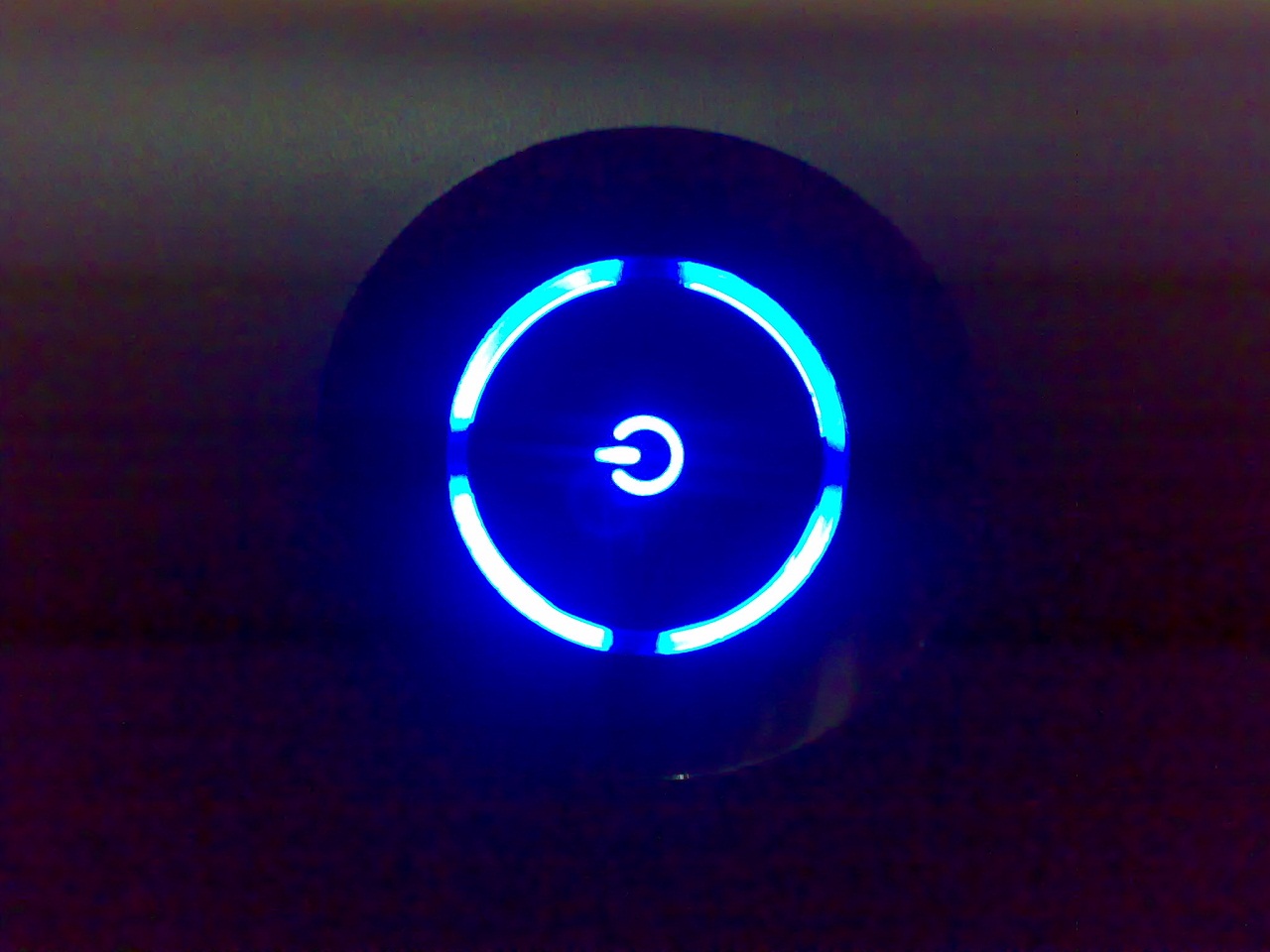

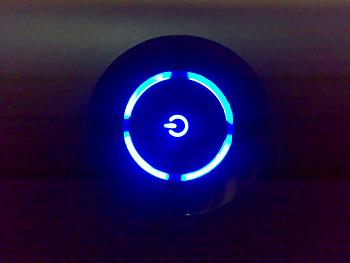

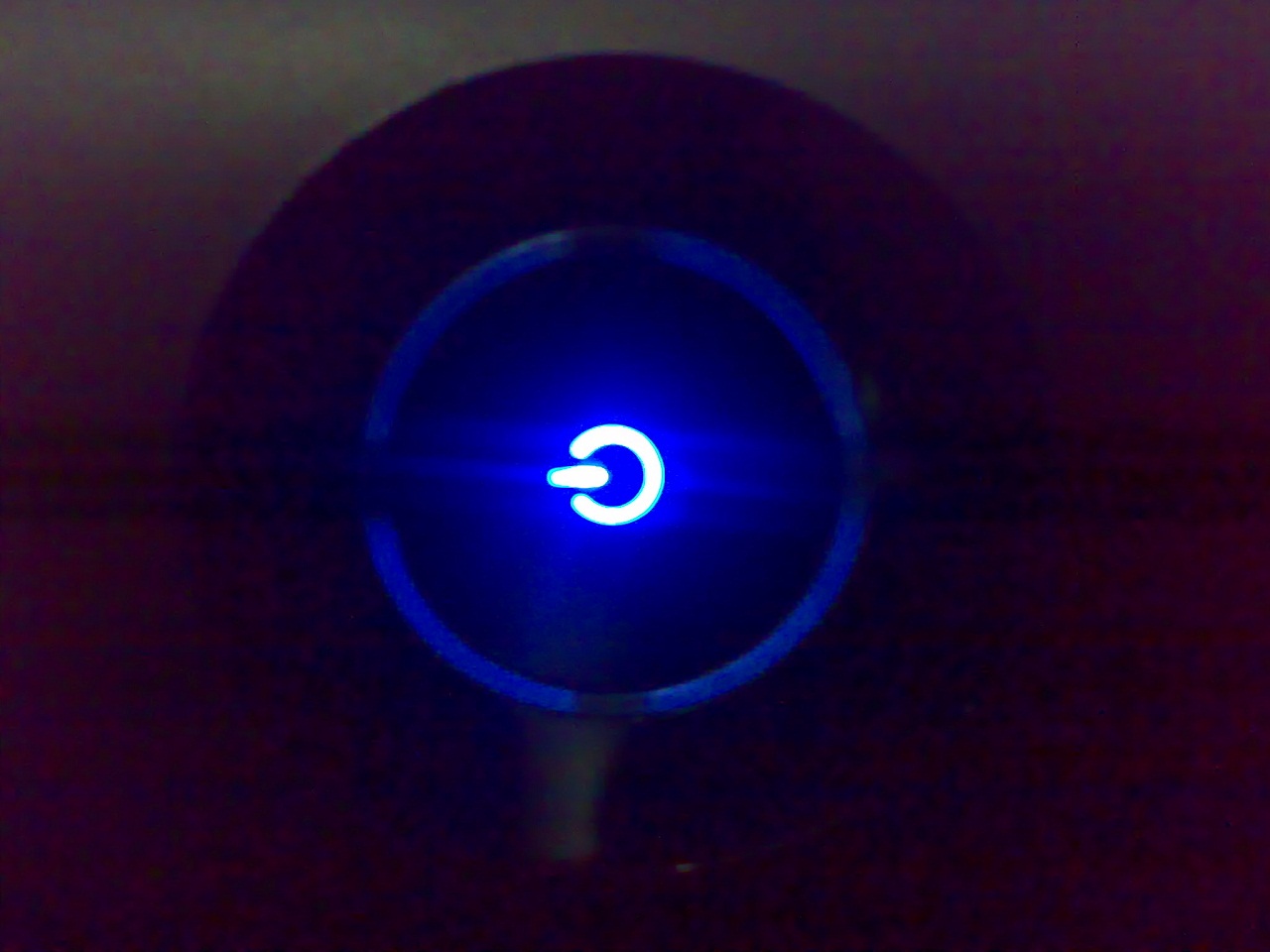

ANTEPRIMA DI CIO' CHE REALIZZEREMO

STEP1

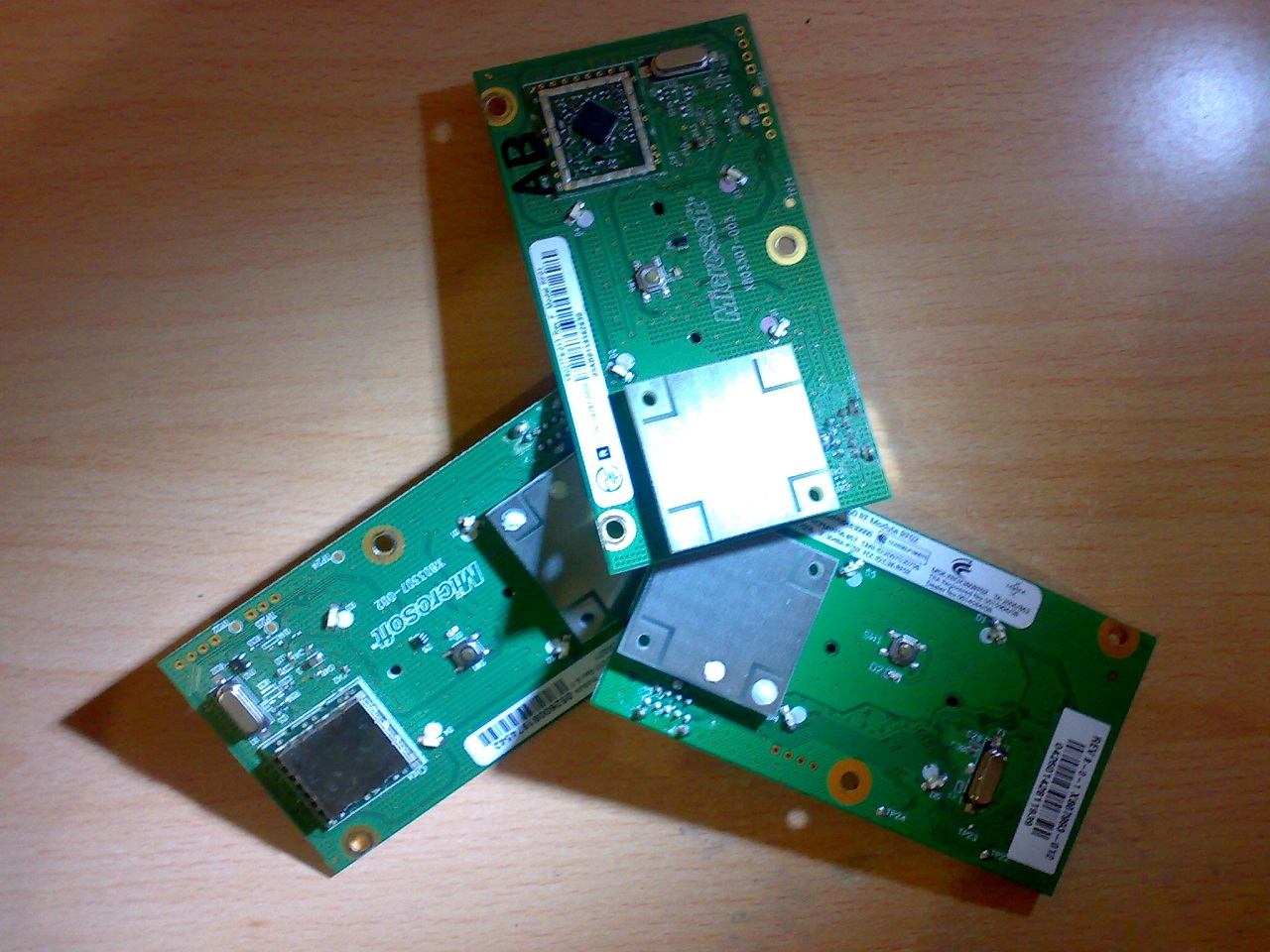

Iniziamo a prendere il nostro modulo RF, e andiamo a visionare i 4 led.

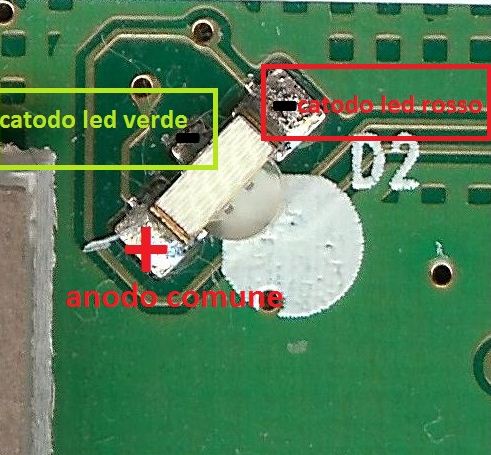

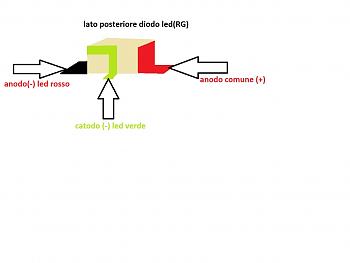

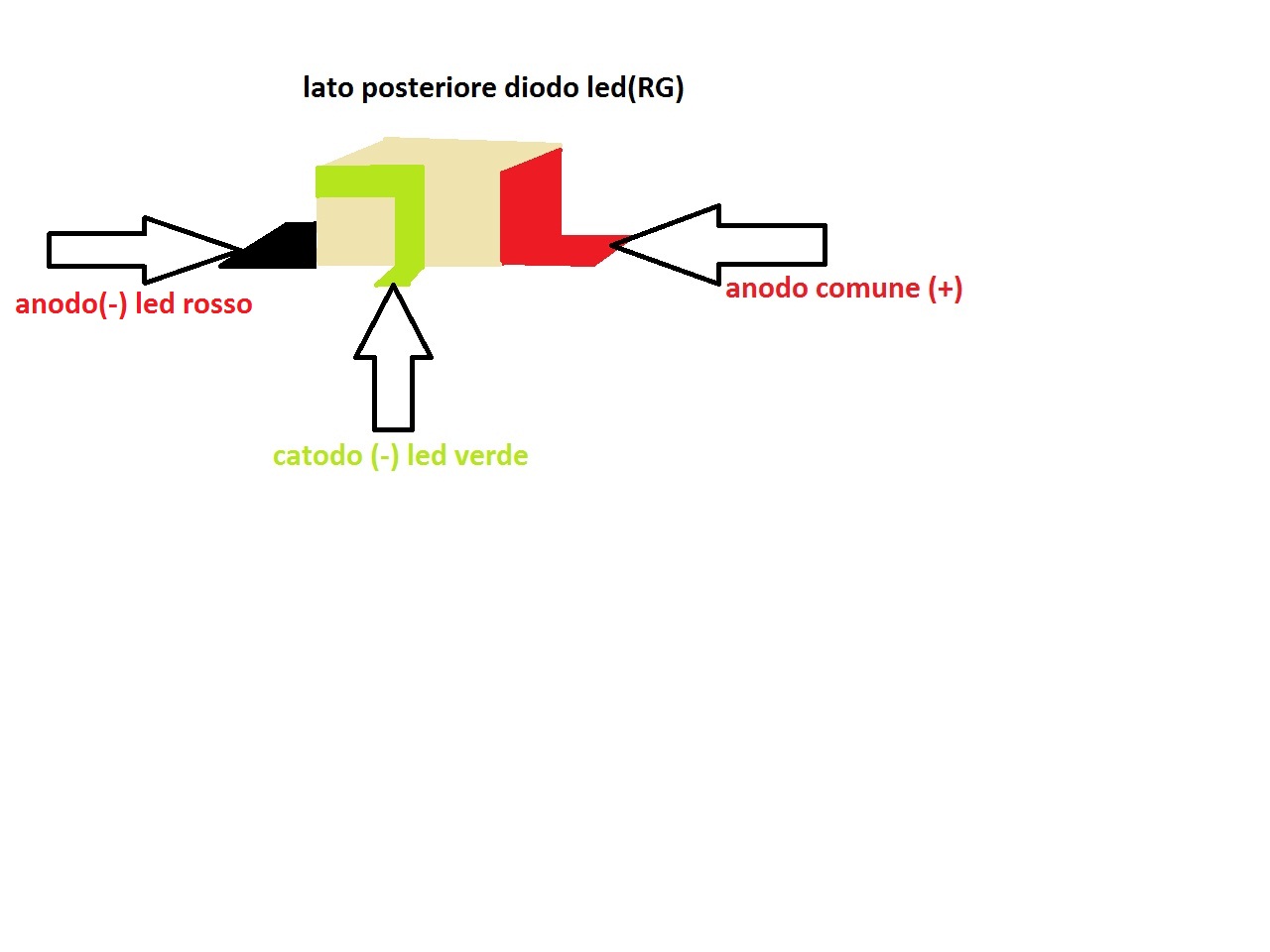

Come possiamo vedere dalla figura(non avendo una macchina fotograficha ho scannerizzato la scheda e poi l'ho ritoccata con paint quindi mi scuso per la scarsa qualità dell'immagine), è un LED SMD GR(giallo rosso). A seconda dell'alimentazione è possibile far accendere o la luce verde o quella rossa. Se prendiamo il nostro multimetro digitale di fiducia e lo impostiamo a diodo, e mettiamo i puntali rispettivamente, uno sull'anodo(+) mentre l'altro sul catodo(-) il led accende. Questo test vi chiederete perchè? Il perchè è semplice, in questo modo potete individuare il catodo che fa funzionare il led verde e, quello rosso(per facilitare la cosa io ho fatto la foto cosi non perdete tempo). Fatto ciò, adesso provvediamo subito ad eliminare il led verde, mantenendo quello rosso per la diagnostica, in modo tale da evitare di comprare 9 led SMD al posto di 5 evitando anche di perdere tempo nel saldarli tutti.


STEP2
Adesso possiamo procedere all'eliminzione del catodo del led verde.

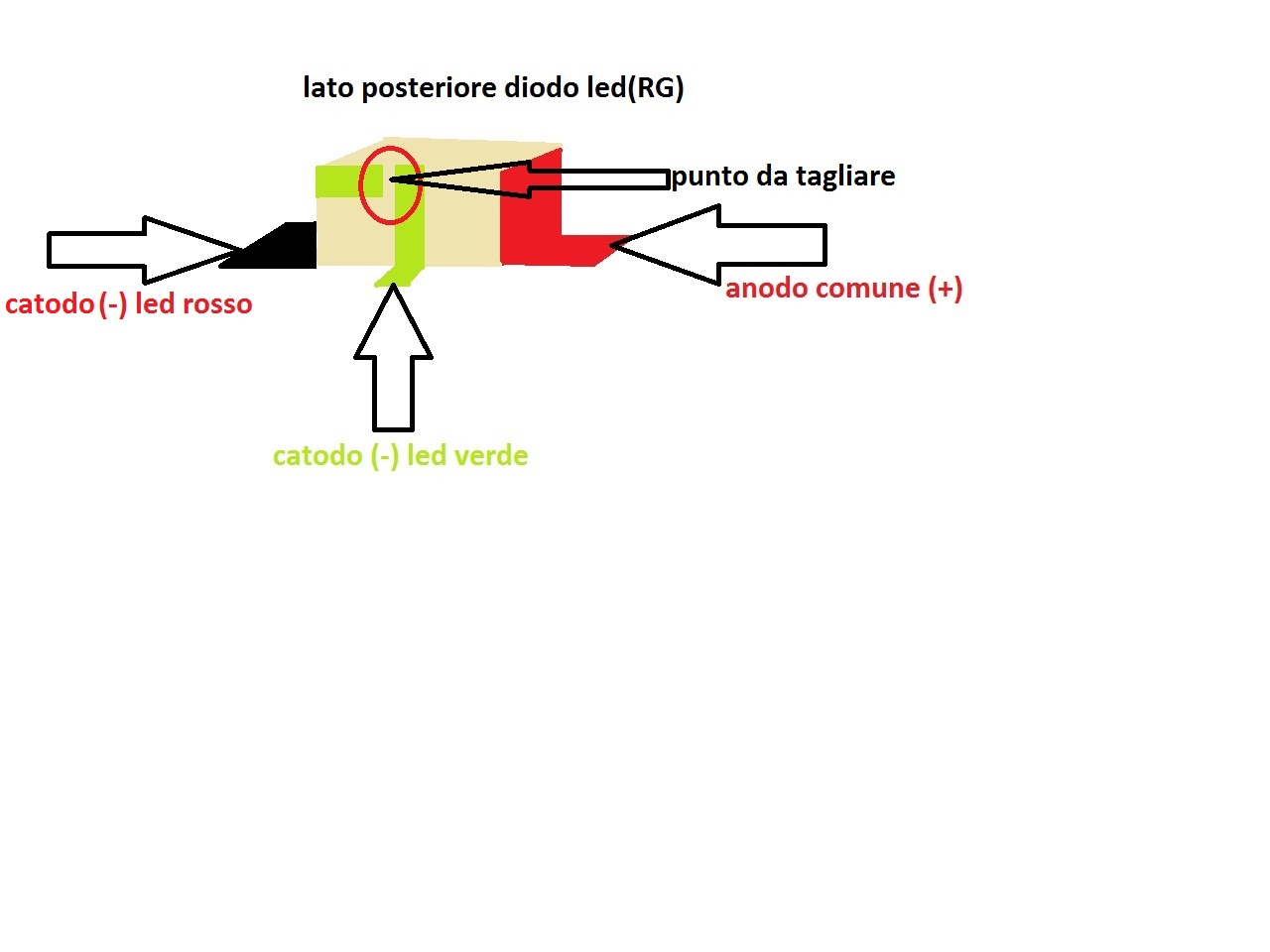

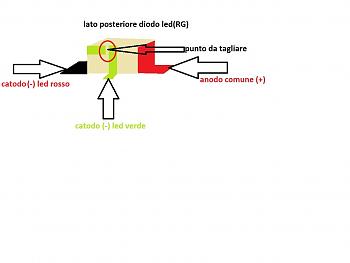

Utilizzando un taglierino tagliamo il catodo in questo punto

Adesso se montiamo la scheda noteremo che i led verdi dell'anello non accenderanno più, ma niente paura era quello che noi volevamo!

STEP3

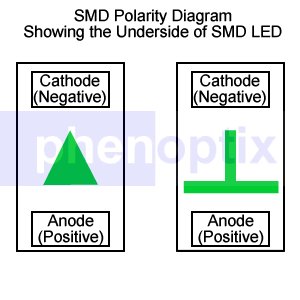

In questa fase posizioneremo il nostro led aiutandoci con del nastro adesivo isolante oppure quello di kapton(io ho preferito questo), per poi saldarlo e fare qualche test per verificare il corretto funzionamento. Per prima cosa dobbiamo individuare l'anodo e il catodo cosi evitiamo di saldare al contrario il led e cosi evitiamo di imprecare XD ahahahah

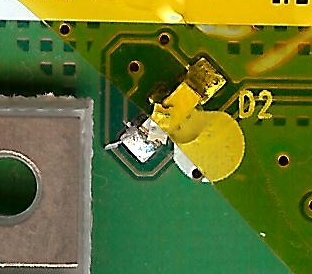

Ecco come dobbiamo posizionare il led e fissarlo con il nastro (magari aiutatevi con delle pinzette a becchi sottili).

Una volta fissato il LED possiamo effettuare la saldatura, magari se avete disponibile del flussante gel ben venga oppure della pasta saldante anche di 2euro potrebbe andare bene(ma occhio ai fumi sarebbe meglio evitare questi prodotti se l'ambiente non è ventilato). La temperatura che ho usato io per saldare i led è di 280°C cosi lo stagno non fa scorie e quindi rimane bello brillante. La temperatura è in tempo di esposizione è moolto importante altrimenti rischierete di fondere il diodo(state massimo 2 o 3 secondi non di +)

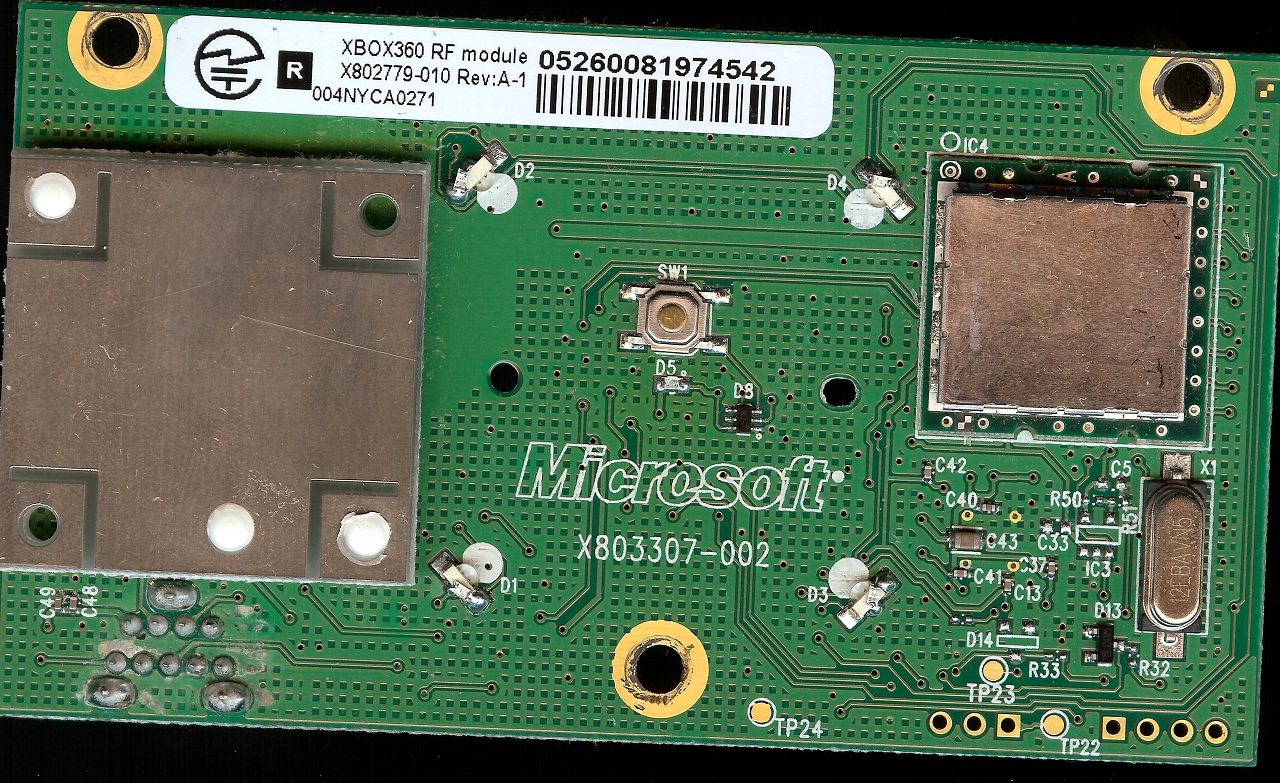

Questa è la scheda che ho saldato in questo tutorial.

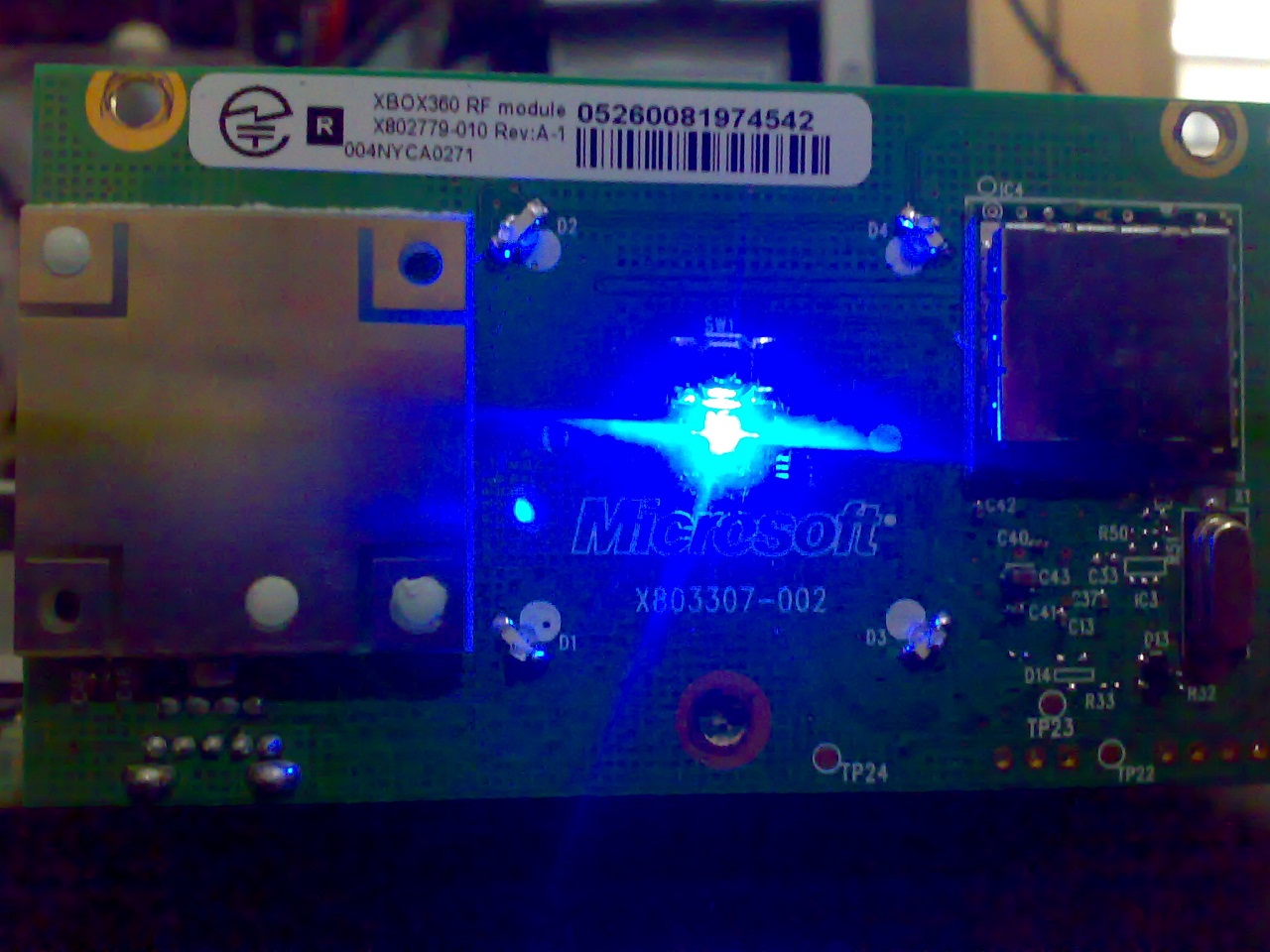

Ecco siamo arrivati al termine della nostra guida, questo è il lavoro che vi si dovrebbe presentare se avete seguito tutti gli STEP correttamente.

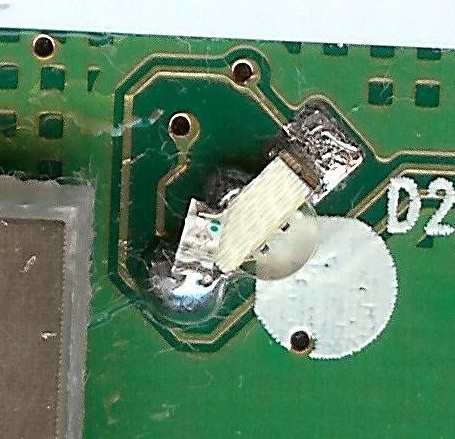

Zoom del DIODO LED SALDATO

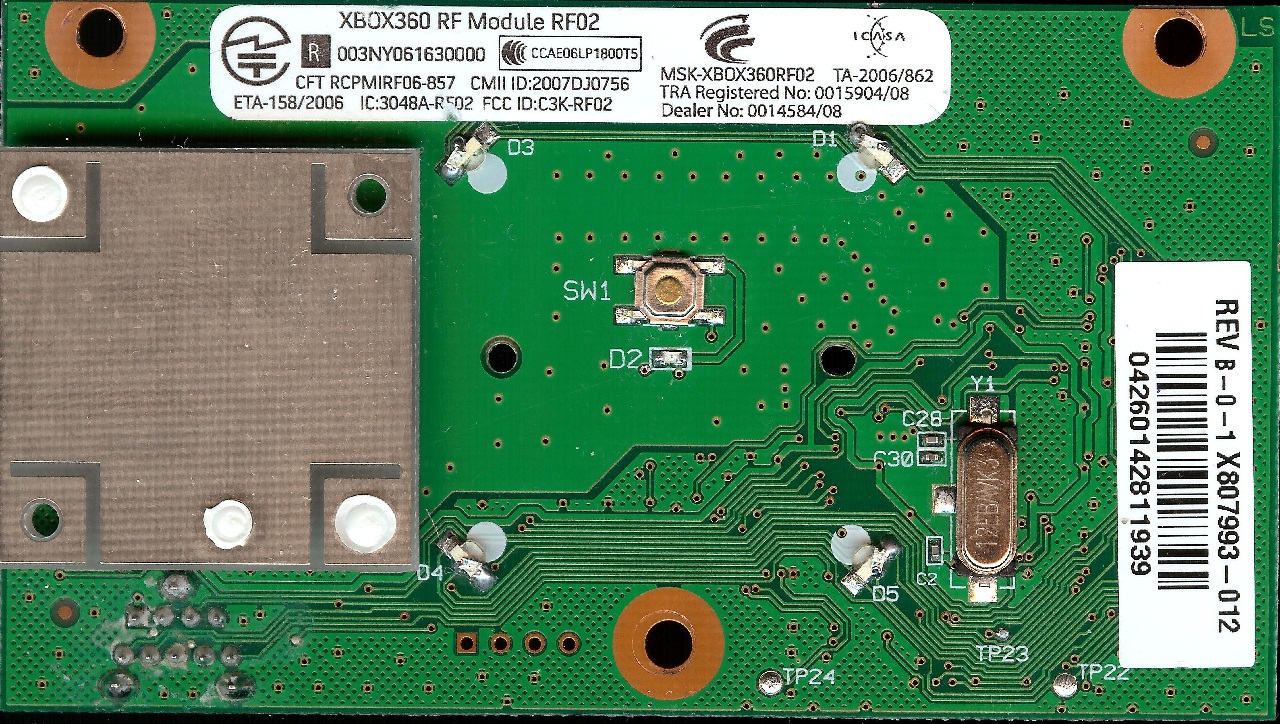

Questa invece è la scheda di prova(per evitare di fare una guida che non funzionava XD, è di una Jasper sempre di mio possesso)

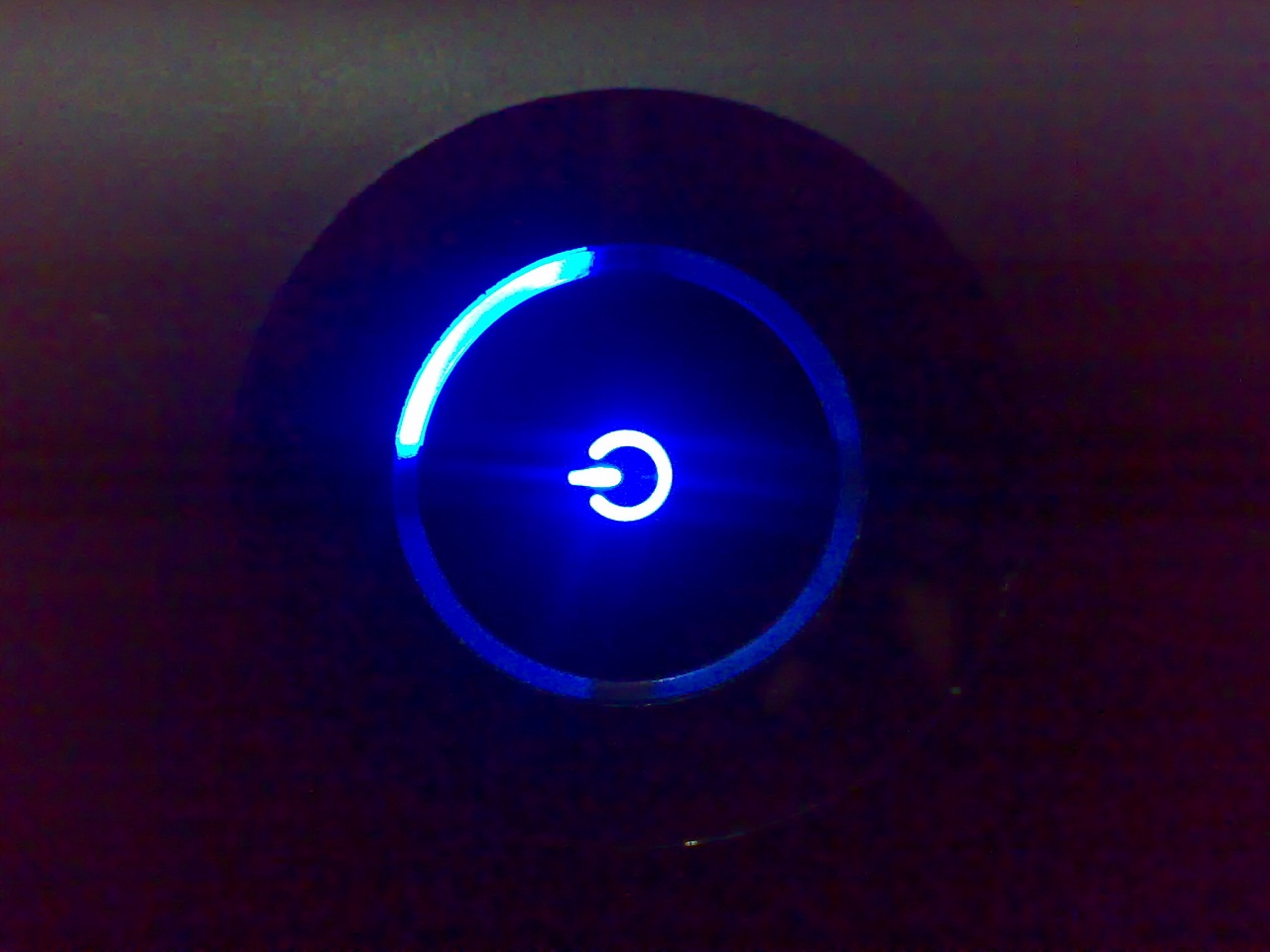

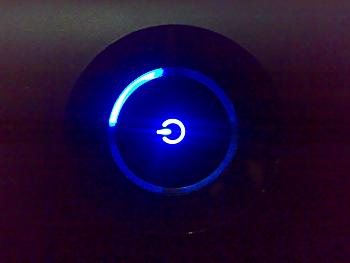

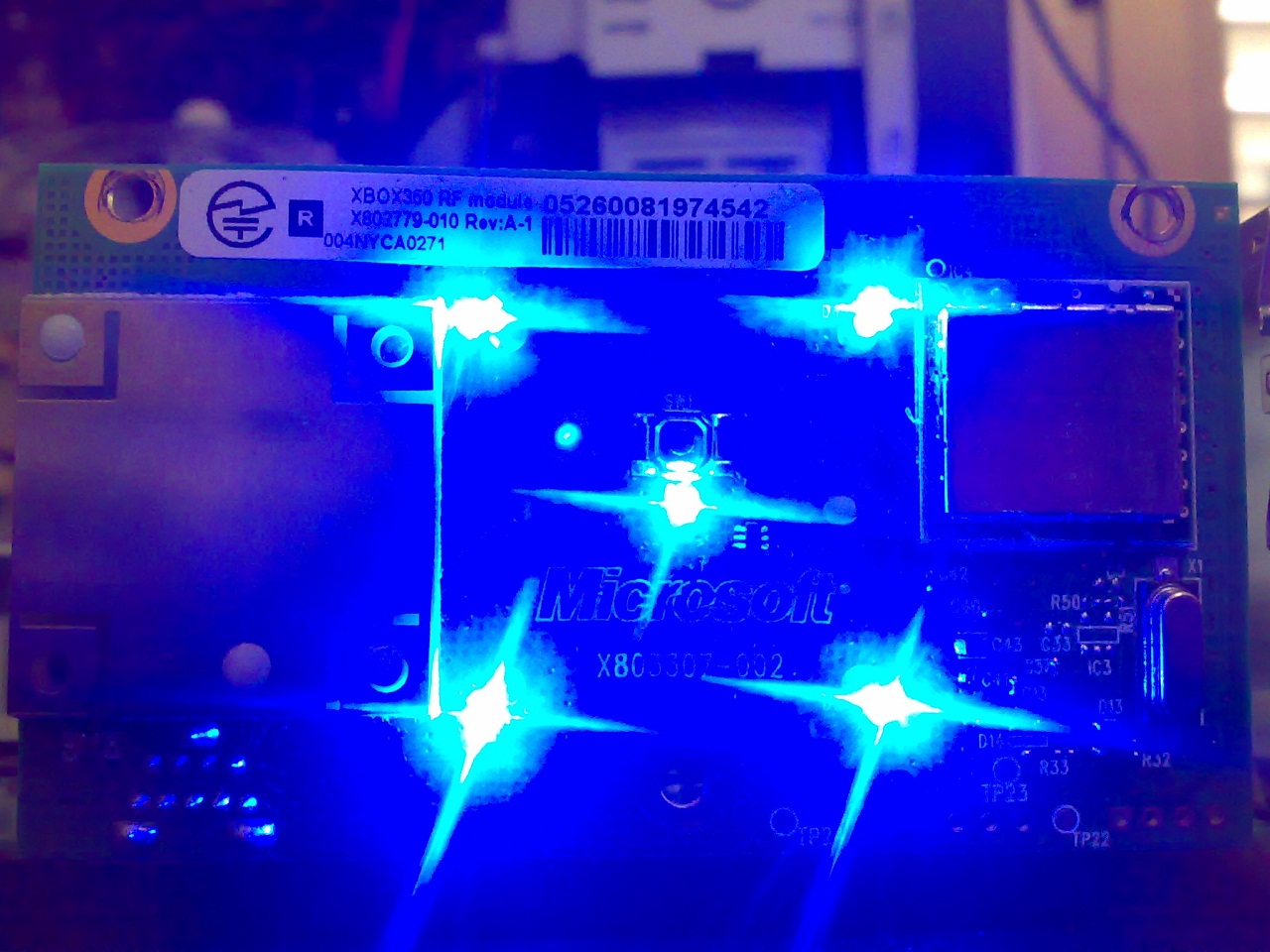

Ecco il lavoro finito!!!! Bello vero?
