Modding by Gott4

[Electron^-]

Si, quei led vanno bene... se fai le serie da 3 led, devi mettere una resistenza da circa 100-150 ohm.. se vuoi fare serie da 4 metti una resistenza da 20ohm... più sali di resistenze, e meno luce fanno ovviamente...

[gott4]

domanda, tralasciando che non trovo esattamente i 12v come nella foto, ma basta saldare la parte positiva dei led su uno dei 6 puntini gialli indicati e il negativo su uno di quelli neri?? 5 volt e power enable non mi servono??? se mettessi un interruttore, va messo tra i 12 volt e il primo led? e la resistenza ne basta una sola, o una per ogni led??? sono inesperto se mi spiegate bene, magari con uno schemino di 3 o 4 led mi fate un favore

edit: ho trovato una foto base per metterli in serie, quindi se volessi mettere 3 led, devo fare ( 12V - 3,5x3) / 0,02 (20mA) = 75 ohm di resistenza?? ma quindi va messa una resistenza da 75 ohm o 3 da 25 ohm??? e se ne volessi mettere 4 superano i 12V quindi succede che si illuminano di meno giusto?

[carloss]

La formula per calcolare la resistenza è giusta R=(Vi-Vd*n)/Id dove Vi è la tensione di alimentazione, Vd la caduta di tensione del led, n il numero dei led e Id la corrente che attraversa i led (tra 20 e 40 mA).
Vd dipende dal tipo di led, per esempio per quelli ad alta luminosità è 3,5V.

La resistenza da mettere è una sola e trattandosi di un collegamento in serie la metti dove vuoi. Lo stesso vale per l'interruttore.
Se la caduta di tensione supera i 12V avrai meno luminosità. In questo caso puoi fare un collegamnto in parallelo o usare due sorgenti diverse.

Trattandosi di soli 20 mA assorbiti puoi collegare i led su punti più accessibili sul fronte della scheda madre senza avere problemi. Se hai un tester li puoi individuare facilmente sui regolatori di tensione.

[gott4]

me ne puoi indicare qualcuno? nella parte inferiore della console magari?

edit: cosi può andar bene??? e posso aggiungere tutte le serie che voglio multiple di 3?? la massa va collegata al deviatore??

[gott4]

qualcuno mi risponde

[Essereumano]

va bene a parte che come hai collegato l'interruttore non funziona, il 12v va a un pin esterno e le resistenze a quello centrale, per il resto ok

[gott4]

grazie del consiglio!! per caso sai indicarmi anche dove prendere 12V e massa nella parte superiore della scheda madre? dai cerchi gialli che ho evidenziato si può prendere??

[Electron^-]

Puoi controllare con il tester se su quei pad ci sono i 12 volt...

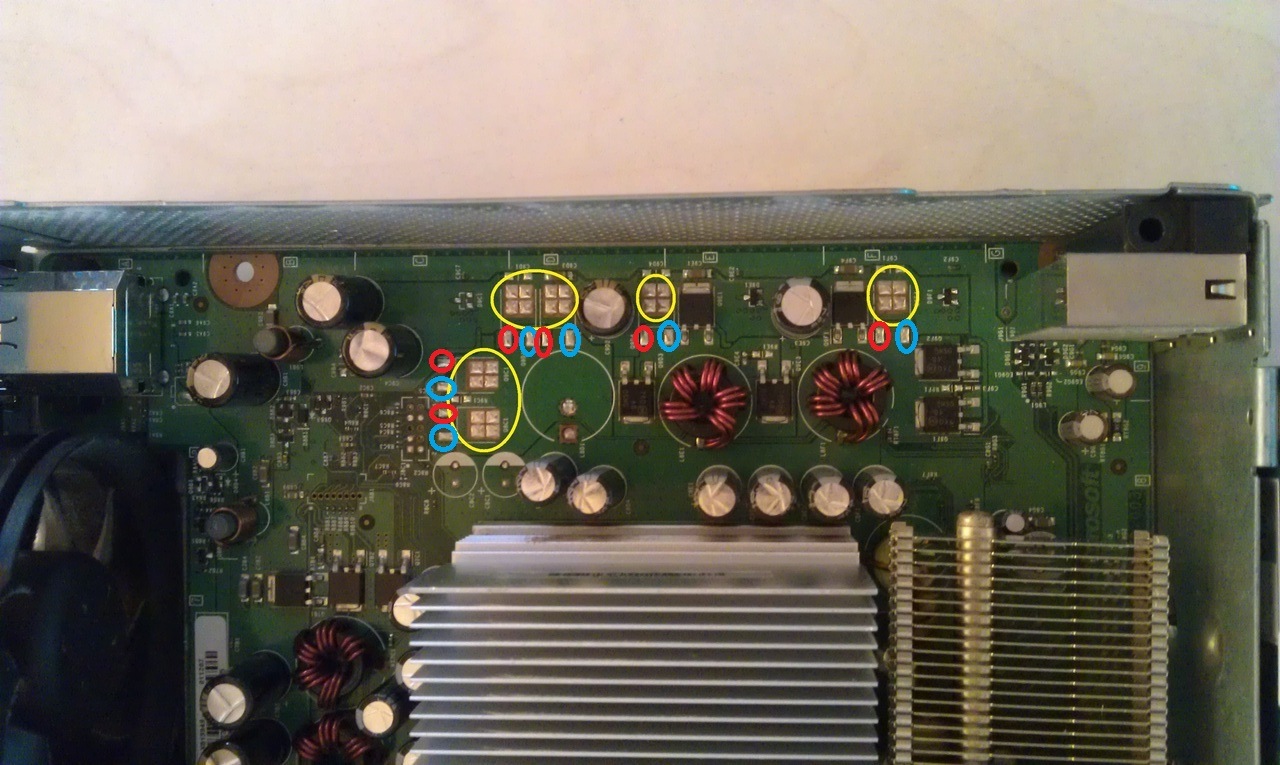

Seguendo la foto sotto: a console accesa, con il tester, metti il puntale NERO sui pad cerchiati in giallo (uno qualsuasi dei 4 quadratini), poi alterni il puntale rosso ai punti ROSSO e AZZURRO, e vedi se hai i 12V su uno dei 2...

Purtroppo non sono a casa e non posso provare... se trovi difficoltà, stasera di dico con precisione dove puoi prendere i 12V nella parte superiore della piastra...

[gott4]

grazie electron, ho un tester parecchio vecchio di 2 decenni fa e non so se va bene, dove ci sono i puntali c'è scritto partendo dal primo a scendere, 10A, mA (max 200mA), 1000VDC MAX, 750V AC. i puntali li inserisco nero in COM e rosso in V credo mentre per le misurazioni devo selezionare 20 DCV, dico bene?

[carloss]

Giusto.......

[gott4]

allora ho provato e i 4 a sinistra mi danno 0, mentre i 2 a destra danno da 10,3 a 10,8V

[Electron^-]

Volendo puoi usare i 10V se non trovi altri punti... oppure puoi prendere la 12V dal Lettore DVD...
Se usi la 10V la resistenza deve essere di 30ohm circa...

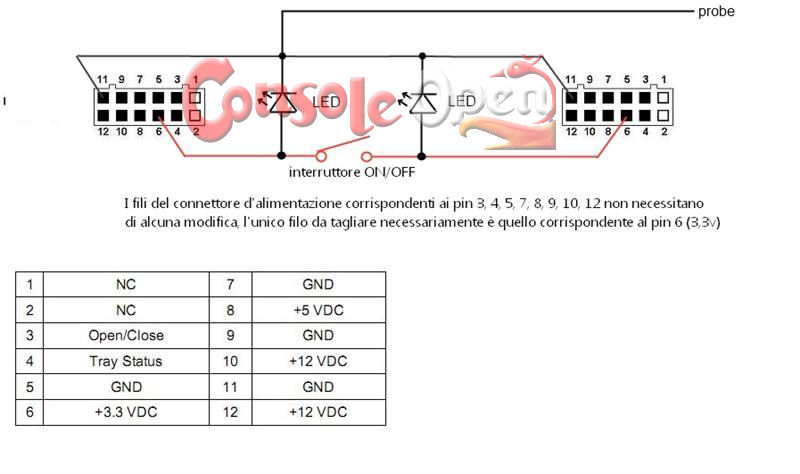

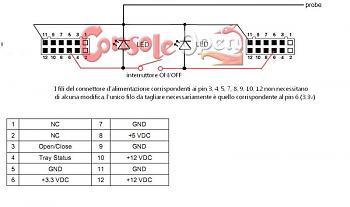

Se vuoi prenderla dal lettore segui la foto:

In pratica prendi i 12V dal pin 10 o 12... e la massa da 5 o 7 o 9 o 11....

[gott4]

preferirei non fare casini con il lettore, per quello optavo frontalmente e se proprio, provo a vedere vicino all'alimentazione sul retro. altro problema se sul led c'è scritto da 3,2 a 3,6V io prendo il 3,6V per calcolare le resistenze??
