Liteon Fat 16D2S bruciato (o quasi)

[Devil may cry]

Buonasera a tutti.
Ho rilevato una Jasper con lettore Liteon 74850 bruciato (o quasi) non riconosciuto
da Jungle Flasher.

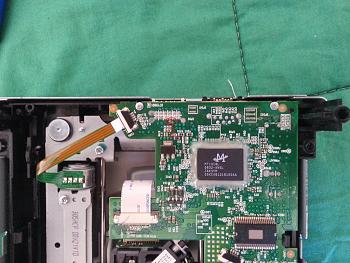

Il tizio che me la ha data ha tentato di estrarre la key con Pogo autocostruito
provocando il danno che vedete in foto.
Collegando il PCB al Pc la MT rimaneva fredda, segnale di mancanza totale
di alimentazione.
Controllo le resistenze sensibili in questi casi: R203- R204- R207 che dovrebbero
essere tutte in corto e scopro che una di queste non lo è (la R207).
Ponticello la resistenza R207 ed il lettore viene alimentato, probabilmente non correttamente,
ma fatto sta che la MT diventa tiepida al tatto e si sento dei scatti dal motorino che
sfociano in una occasione anche in una apertura a razzo del carrello.
Ma Jungle Flasher ancora non rileva il lettore, nonostante la Mt pare sia alimentata
e "riscladata" a seguito del fix sulla resistenza.
Credo che quest'ultimo sia insufficiente per la probabile rottura anche del
regolatore di tensione che, leggendo, in questi casi viene con tutta probabilità
danneggiato anch'esso (U7 sul PCB).
Volevo chiedere a chi sarà così gentile da aiutarmi, come si verificano la genuinità e le tensioni
del regolatore stesso e come si fa eventualmente a dissaldarlo per sostituirlo con un altro che prenderò
da un pcb funzionante già in mio possesso.
Vogliate gentilmente dirmi dettagliatamente come impostare il tester e i valori da rilevare.
Mi sembra di avere valori diversi da quelli di un pcb funzionante.

Cerco di fare tutti questi tentativi per evitare il trapianto della Mt su altro PCB, cosa
peraltro fuori dalle mie misere capacità -
Ovviamente la console ha la dashboard 15574 ed è pertanto non percorribile la strada RGH
per il recupero della key, altrimenti avrei già provveduto.
Salviamo questo soprammobile -
Grazie

[Devil may cry]

Nessuno???

[X-ray]

su un piedino del regolatore devi avere 1.8v, uno è a massa e l'altro mi pare entrino 3.3v o 5v non ricordo...cmq se non hai 1.8v non funziona

[Devil may cry]

su un piedino del regolatore devi avere 1.8v, uno è a massa e l'altro mi pare entrino 3.3v o 5v non ricordo...cmq se non hai 1.8v non funziona

Grazie per la risposta.
Puoi consigliarmi in ogni caso come procedere per dissaldare il regolatore in questione per la sostituzione?

[X-ray]

è bruciato quindi?
l'hai provato?

[pocoyo2]

Controlla come ti è stato suggerito se ci sono gli 1.8v sul piedino più grande del regolatore. Nel caso devi sostituirlo io lo faccio con molto stagno sui piedini e un buon saldatore..

from Galaxy NOTE

[deco.gio]

vedi piuttosto che dash..ha sta console...
in caso gli fai una bella rgh..estrai la dvd key e la inietti sul nuovo pcb
sienti a me...fai prima!!!!!

[X-ray]

vedi piuttosto che dash..ha sta console...
in caso gli fai una bella rgh..estrai la dvd key e la inietti sul nuovo pcb
sienti a me...fai prima!!!!!

ha detto di avere 15574

[Devil may cry]

Grazie ad entrambi...
Non l'ho testato ancora, sono fuori casa adesso.
Come vi scrivevo fatto sta che con il fix della resistenza la Mt è tornata
a riscaldarsi e una volta anche il carrello si è aperto a razzo, segno evidente
che sono tornati segni vitali.
Ma al pc ancora non viene riconosciuto.
Avendo letto che detto regolatore è strettamente correlato anche al riconoscimento
del lettore in caso di "sfiammate", procederò senz'altro a verificare gli 1.8v sperando
che non ci siano per sperare in una sostituzione risolutrice.

@ Pocoyo2: Molto stagno sui piedini...vuol dire bagnare di stagno i piedini fino ad annegarli e poi procedere a dissaldare?
E' sufficiente la temperatura di un normale saldatore?

@deco.gio: Magari fosse stata compatibile con RGH...nenache vi avrei disturbati -

[X-ray]

se non hai il saldatore ad aria calda procedi con il metodo della "colata di stagno" e vai tranquillo, con un saldatore di almeno 20w dovresti riuscire

[Devil may cry]

Ok...intanto grazie...ho proprio un saldatore da 20w...ci proverò e vi terrò aggiornati...
Credo che dopo questo fix mi rimanga solo il taglio piste per tentare un'estrazione del firmware ed
in ultimo il trapianto della mt.

[Devil may cry]

Quindi con il pcb alimentato ed il multimetro settato su 20v vado a verificare gli 1.8v sul piedino più grande
del regolatore. E' corretto?

[X-ray]

si, un puntale a massa e l'altro sul piedino grande

[Devil may cry]

Controllato il regolatore di tensione.
Su quello buono ho 1.8 v sul piedino più grande.
Sui 3 piccoli ho: Massa, 1.8v e 5v.

Su quello danneggiato ho 1,15 v. sul piedino più grande.
Sui 3 piccoli rilevo: 1.15v su 2 piedini e 5v. sull'ultimo.
Manca quindi anche la massa oltre al voltaggio irregolare.

Non credo che possa fare qualcosa di diverso dalla sostituzione
del regolatore, fosse anche solo per prendere la key.

Incrocio le dita. Proverò a sostituirlo col metodo della "colata di stagno".

[Devil may cry]

Colata di stagno....il regolatore viene via che è una bellezza...
Ho attivato anche il turbo-boost al mio saldatore ad ogni buon fine -
Saldo sul pcb danneggiato...
RICONOSCIUTOOOOOOOOOOO.........
Phat Key..........Extraction complete.....
Flash Lt 3.0......WORK FINEEEEEEEEEEEE..........
Grazie X Ray....Grazie Pocoyo.....
Eppure mi avevano detto che l'unica strada era trapiantare la Mt.....
Un soprammobile in meno e una Jasper in vita -
