problema tensioni jasper da connettore lettore.

**marcus78** · 21-10-12

ciao ragazzi volevo la conferma che è il soutbridge.
allora rispecchiando questa immagine

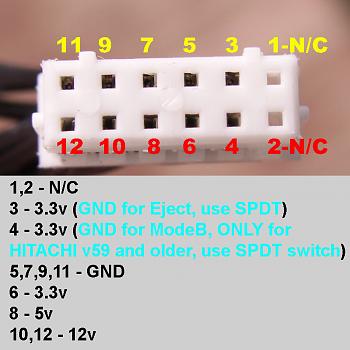

problema tensioni jasper da connettore lettore.-360dvdpowerconnectortomolex.jpg

trovo sia i 3.3 i 5 e i12v ma al punto 3 e 4 ho poco neanche 1 v.
ora questa console aveva questo componente con un piedino rotto. cioè questo

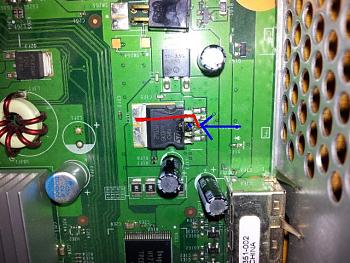

problema tensioni jasper da connettore lettore.-lettore.jpg

quello dove c è la freccia blu. io gli ho fatto il ponte come la linea rossa.
ma nulla non riconosce il lettore provato a fare il ponte tra 4 e 6 ma nulla...che ne dite grazie

**lapht** · 21-10-12

Prendi i 12V da un altro punto e collegali ai pin del lettore

**marcus78** · 21-10-12

ciao
inanzitutto grazie...
dove dovrei collegare i 12v al connettore del lettore?
grazie

modifica

io i 12 v li sul connetore del lettore.

**lapht** · 21-10-12

Allora prima di tutto guarda la sigla del componente che non sei riuscito a riparare e cerca il suo datasheet, vedi il piedino a cosa corrisponde e lo colleghi a mano, se non puoi prendi i 12V ad esempio dal connettore dell'alimentatore e collegali direttamente al cavo del lettore..

**marcus78** · 21-10-12

le altre trensio arrivano.
la 12 c è è il 3.3 v del pin 3 e 4 che non ho.
quel piedino centrale controllando con il tester dovrebbe condurre a massa .
corregimi se sbaglio

**lapht** · 21-10-12

Io non ne ho idea, cerca il datasheet su internet e lo trovi! Comunque se è il 3v3 che non va dagli quello anzichè il 12

**marcus78** · 21-10-12

no si capisce la sigla....
se qlc sa come si chiama mi fa un favore....

**marcus78** · 21-10-12

dovrebbe essere p5662dsc

**marcus78** · 21-10-12

se gli porto i 3.3 ai pin 3 e 4 faccio danni??

**Armand** · 21-10-12

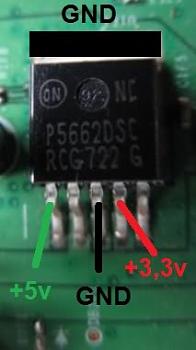

problema tensioni jasper da connettore lettore.-a_003.jpg

è questo che ti serve?

**marcus78** · 21-10-12

ora controllo le mie tensioni perché non
conoscevo il datashet.
grazie per ora. ma eventualmente tu c é l hai?

**Armand** · 21-10-12

parli con me? nel caso si, posso procurartelo

**marcus78** · 21-10-12

Originariamente Scritto da Armand

parli con me? nel caso si, posso procurartelo

si scusa .tra un po verifico le mie tensioni.
può essere quello il problema perché fosse il
soutbridge dovrei avere problemi alle usb vero ?

**Armand** · 21-10-12

non è detto. io ho avuto problemi alle usb su una xbox ed era l'hana (la xbox non si accendeva proprio)

**marcus78** · 21-10-12

la mia si accende.. solo che non riconosce il lettore..
questa è la sigla che leggo io 29150 33 gkopy v6 chn 929.
è che non ho una jasper da smontare a casa e non conosco le vere tensioni.
ora misuro quelle che mi da il mio.
il componente di prima era di una zephyr pensavo fossero uguali a quelle delle jasper. l ho notato solo ora....

**marcus78** · 21-10-12

Originariamente Scritto da Armand

Clicca l'immagine per ingrandirla.

Nome: a_003.jpg
Visualizzazioni: 6
Dimensione: 12.8 KB
ID: 6320

è questo che ti serve?

a me da da destra verso sinistra 0v 3.26v gnd 5v 3.11

**marcus78** · 22-10-12

qlc sa darmi una spiegazione.
grazie

**marcus78** · 22-10-12

ragazzi cosa mi dite??
nessuno risponde!!

**zeruel85** · 22-10-12

Marcus, perdonami ma gli up sono ogni 24 ore. Se nessuno risponde è come al solito o perché non sa la risposta o perché hanno una vita privata. Il forum è libero, nessuno qui prende lo stipendio e non siamo un help desk.

Inviato dal mio GT-I8150 con Tapatalk 2
